Tableau工作表区域中各种参考线、网格线等的设置

  Tableau的工作表区域中可以设置各种网格线、参考线、零值线、趋势线、轴标尺等，这些线型的设置很简单，通过【设置格式】(在工作表空白区域右击)中的【设置边界格式】及【设置线格式】进行设置即可。这篇博客主要介绍这些不同的线的作用位置。

1 线格式

• 网格线：工作表区域内的横竖交叉的线即为网格线。

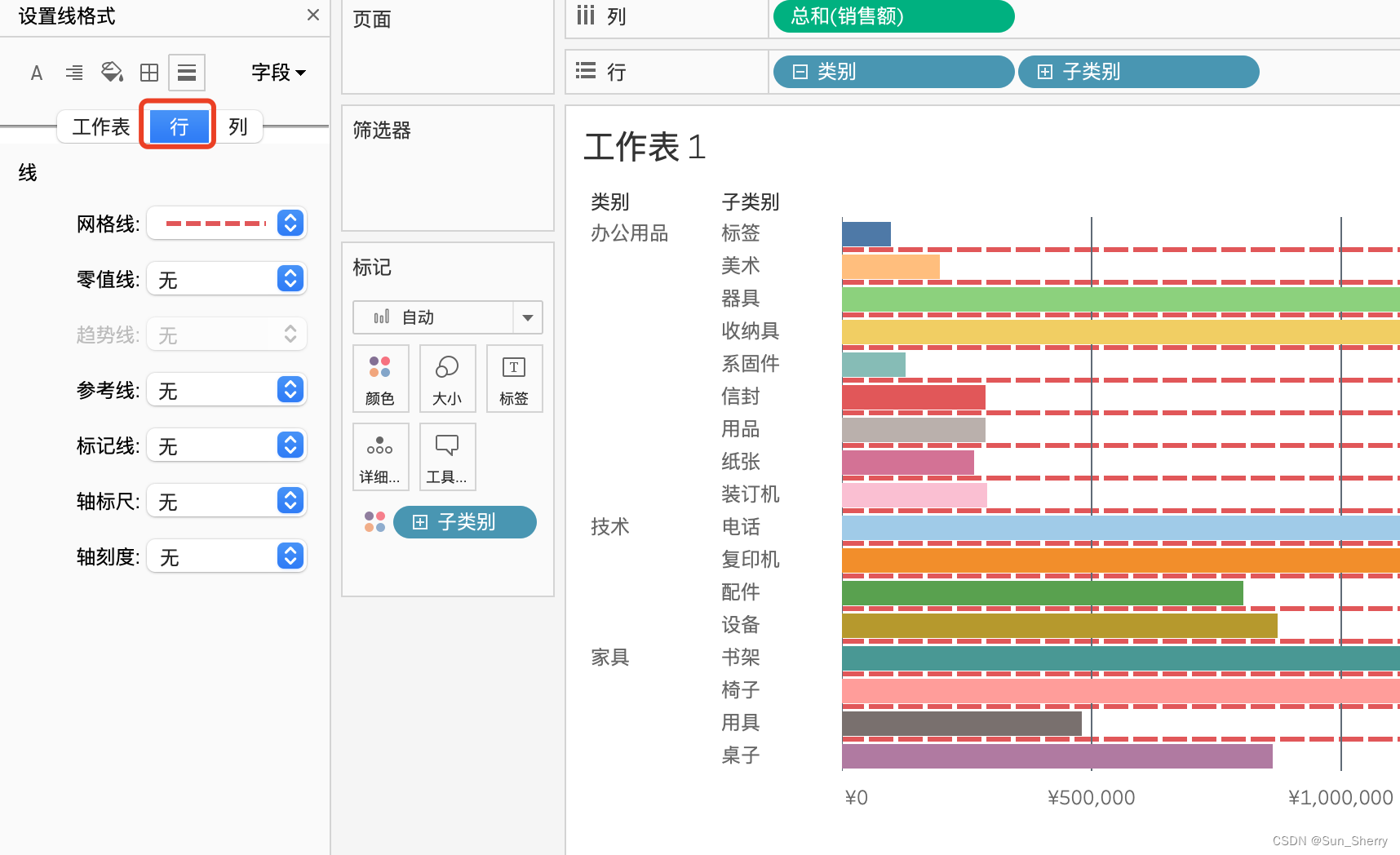

  在【设置线格式】中的【工作表】选项框下设置了网格线之后，会在工作表区域产生横竖交叉的网络线。在【工作表】选项框下可以同时对横竖网格线进行设置；若需要单独对横线和竖线进行设置的话，可以跳转到【行】选项框或【列】选项框进行设置。比如，现在把横网格线改为红色的虚线，则可以通过如下方式进行设置：

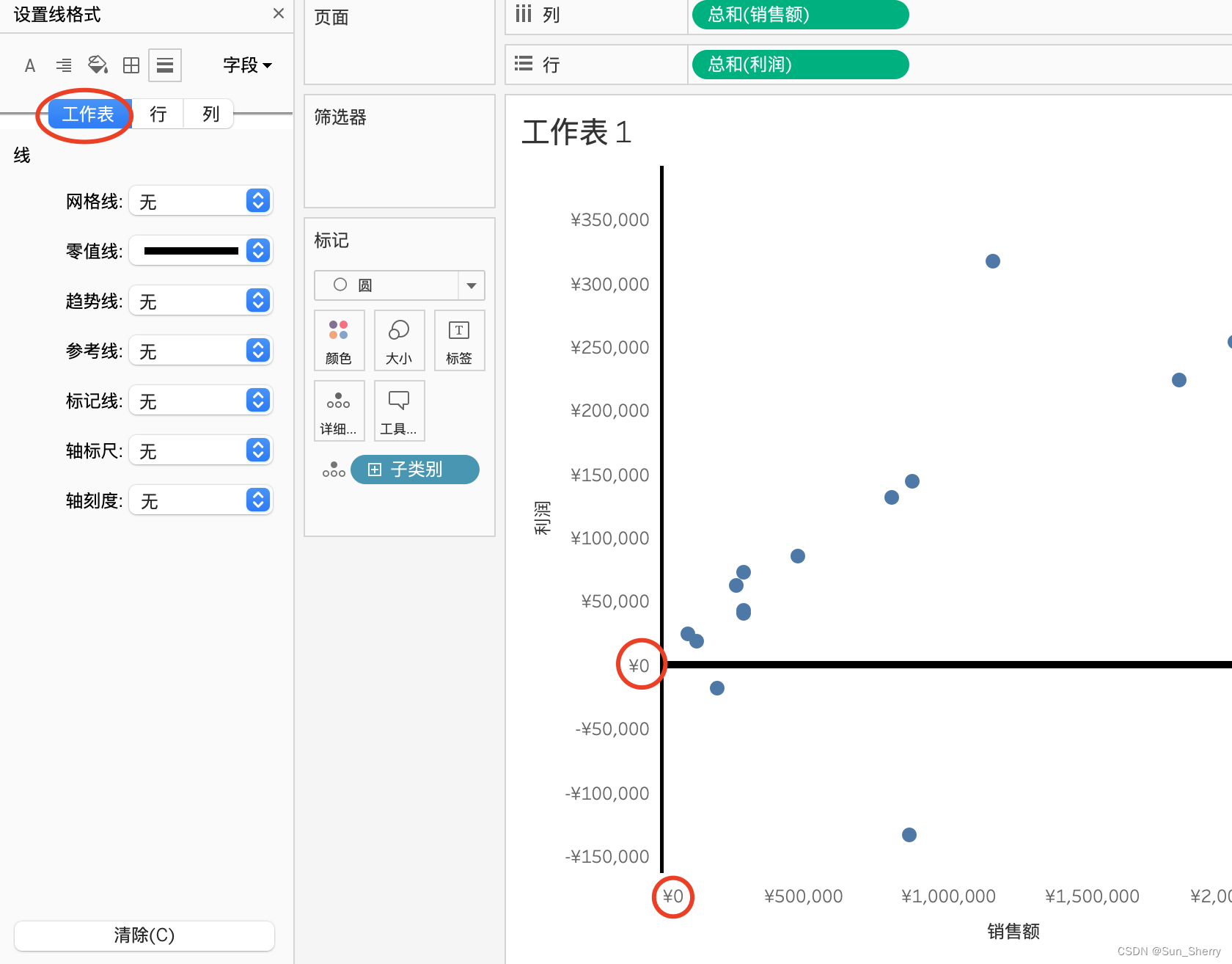

• 零值线：设置零值线会在横轴上值为0的地方画一条竖线，在纵轴上值为0的地方画一条横线(有点类似于坐标轴)。具体如下：

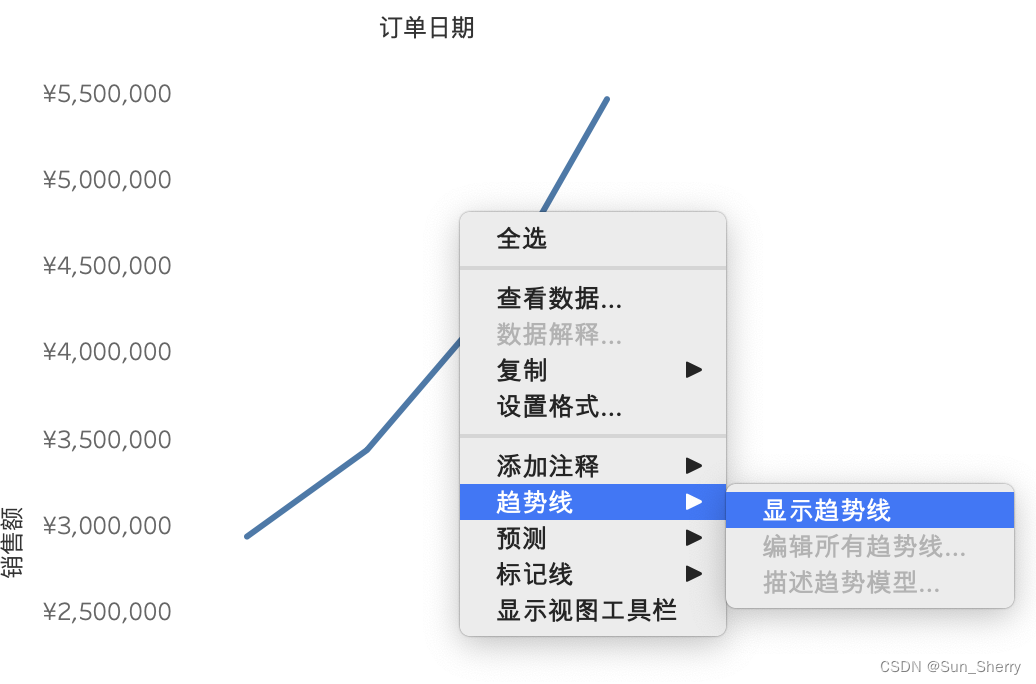

• 趋势线:：首先需要设置显示趋势线，具体如下：

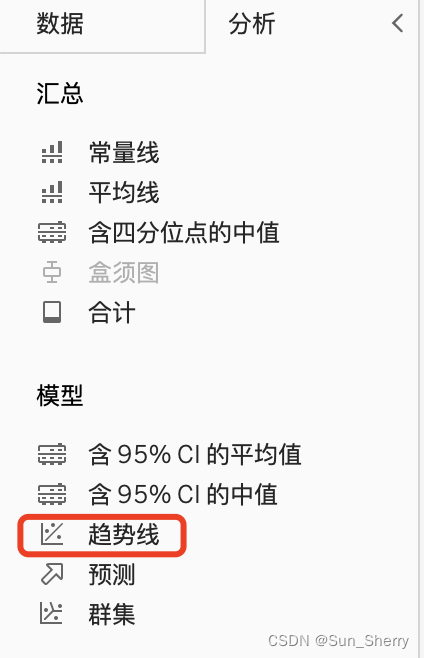

  接着使用【分析】下的【趋势线】向工作表区域中添加趋势线。具体操作如下：

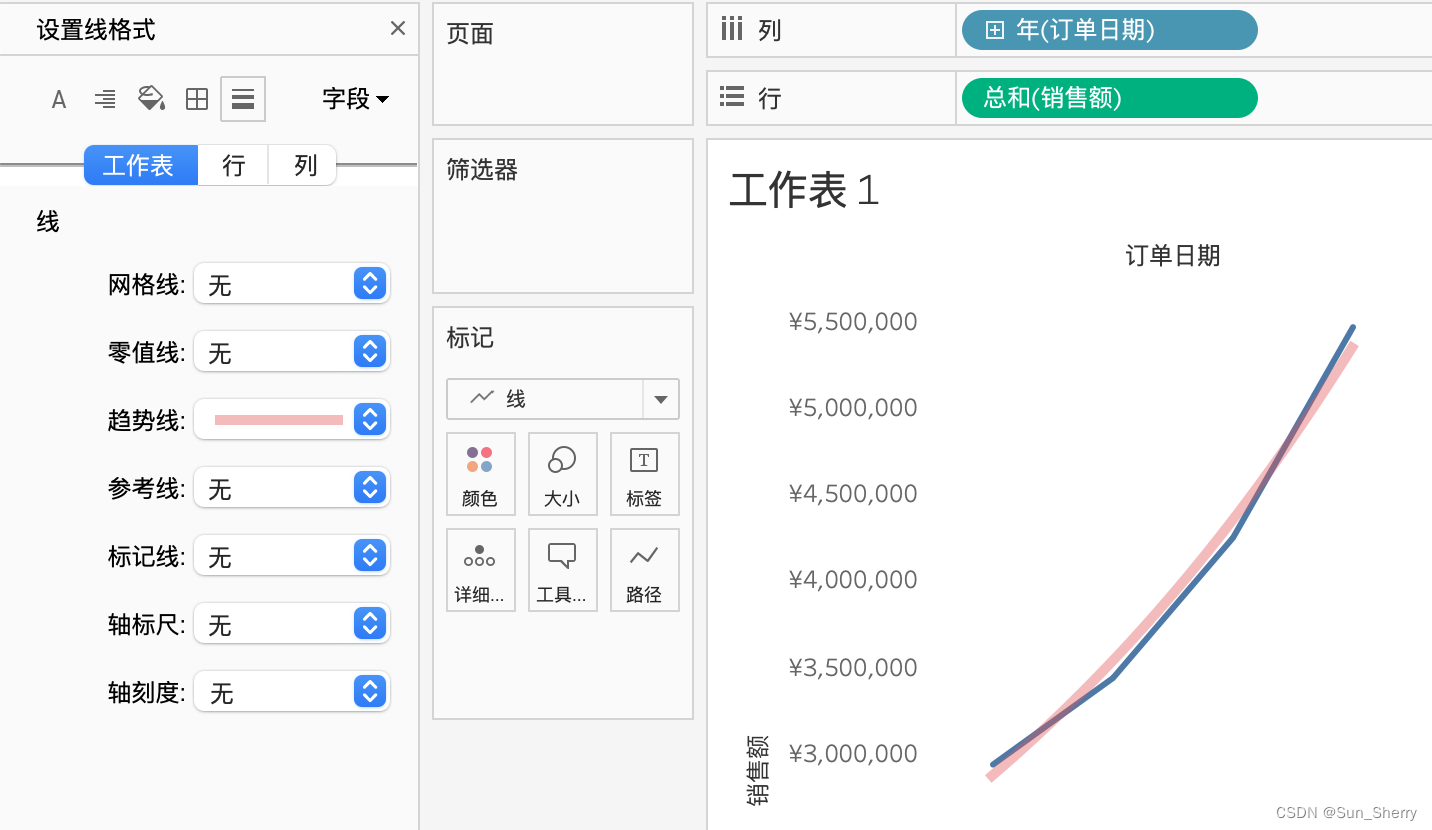

  最后就可以通过趋势线选项调整其粗细、线型及颜色了。具体如下：

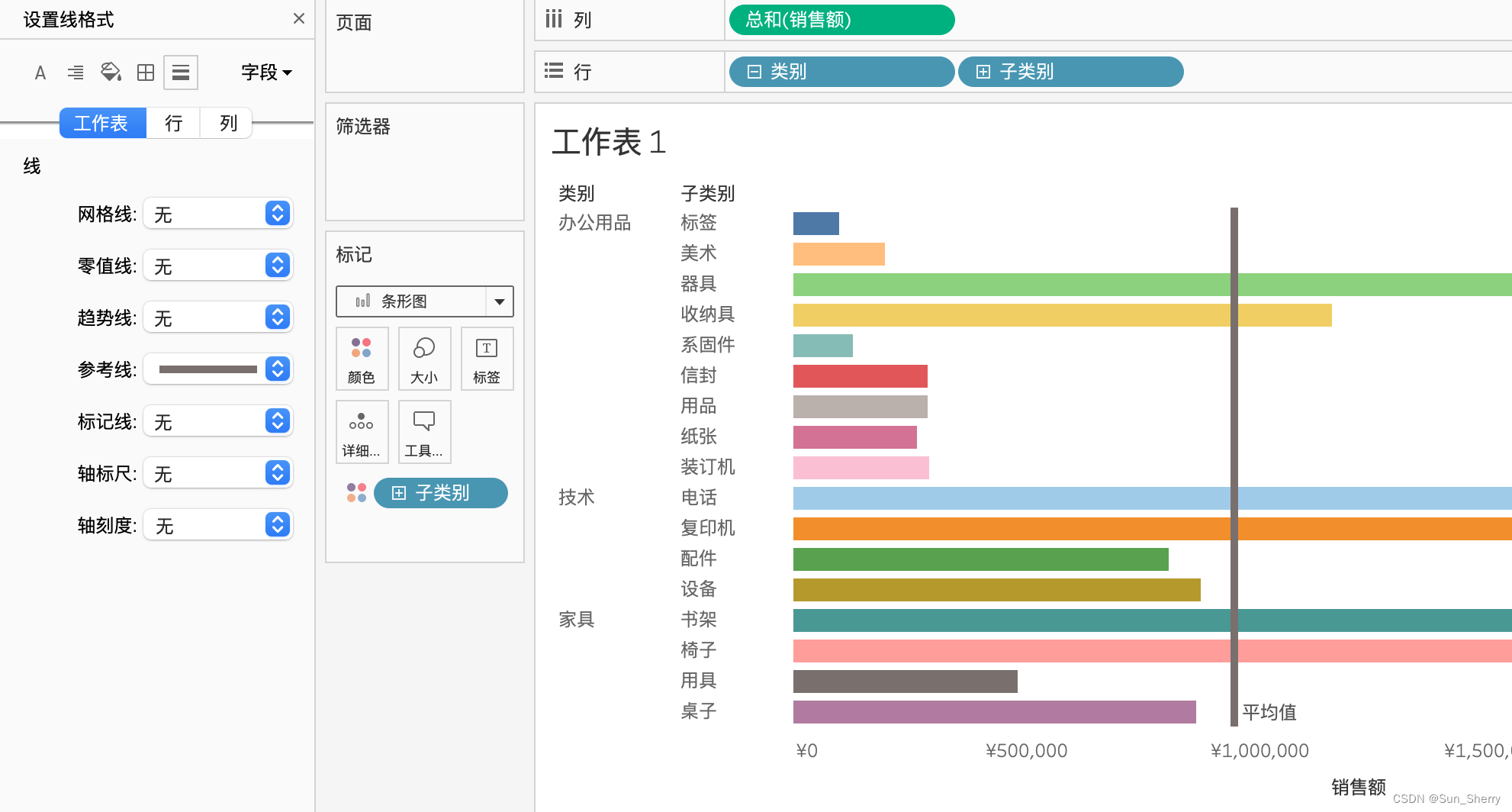

• 参考线：与趋势线类似，都需要先在【分析】下添加参考线，然后才可以显示出参考线。具体如下：

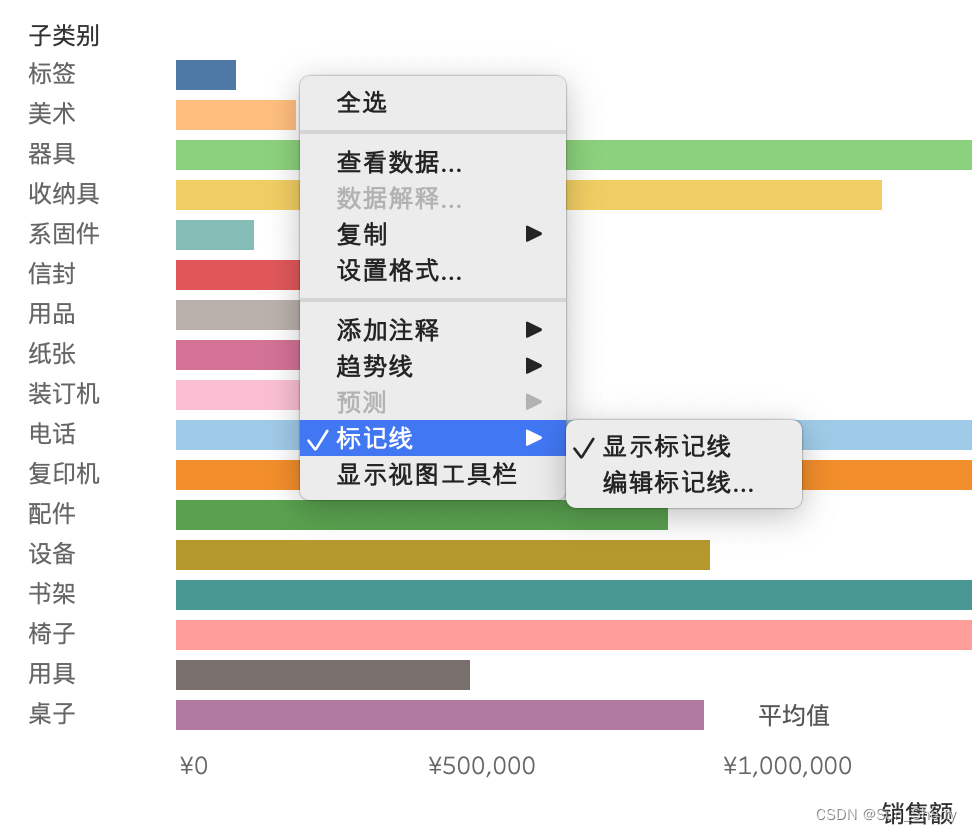

• 标记线：标记线和趋势线一样，需要先设置是否显示，具体方式如下：

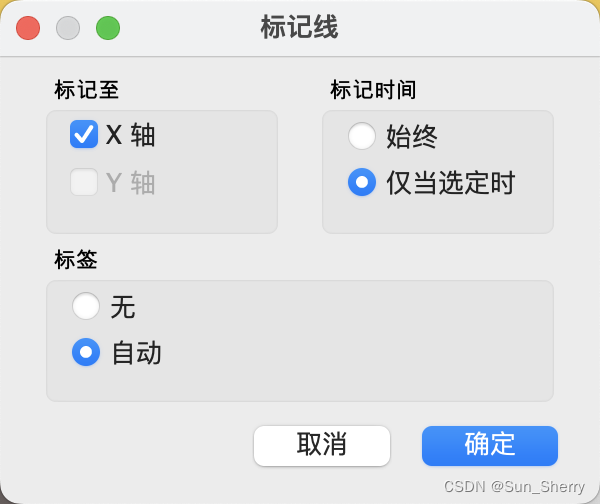

  另外，【编辑标记线】选项还可以调整标记线的出现方式，具体如下：

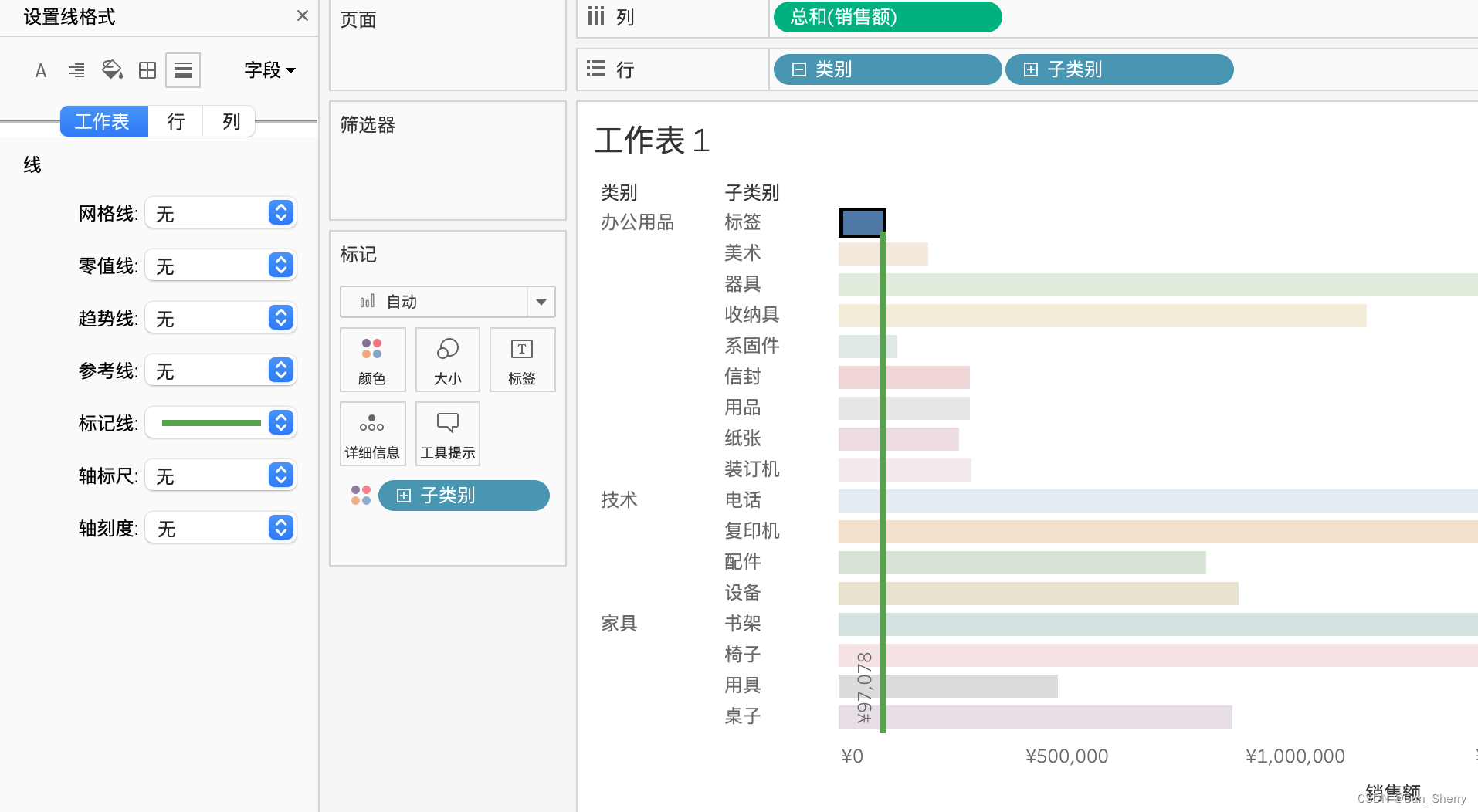

  最后设置标记线的粗细、线型和颜色，选中任意图表元素即可显示标记线。具体如下：

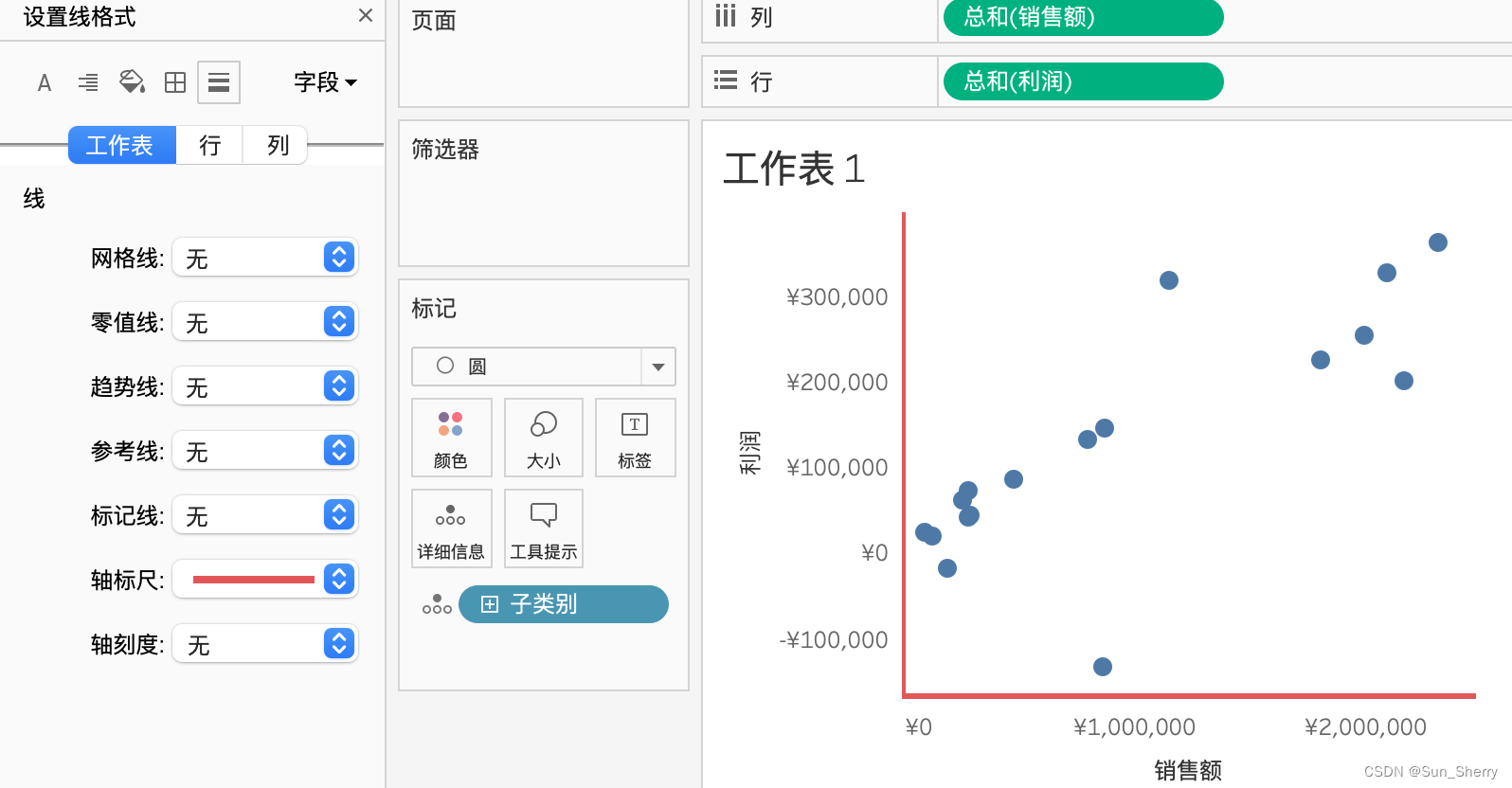

• 轴标尺：

• 轴刻度：轴刻度线只能修改颜色，不能修改其他属性。


2 边界格式

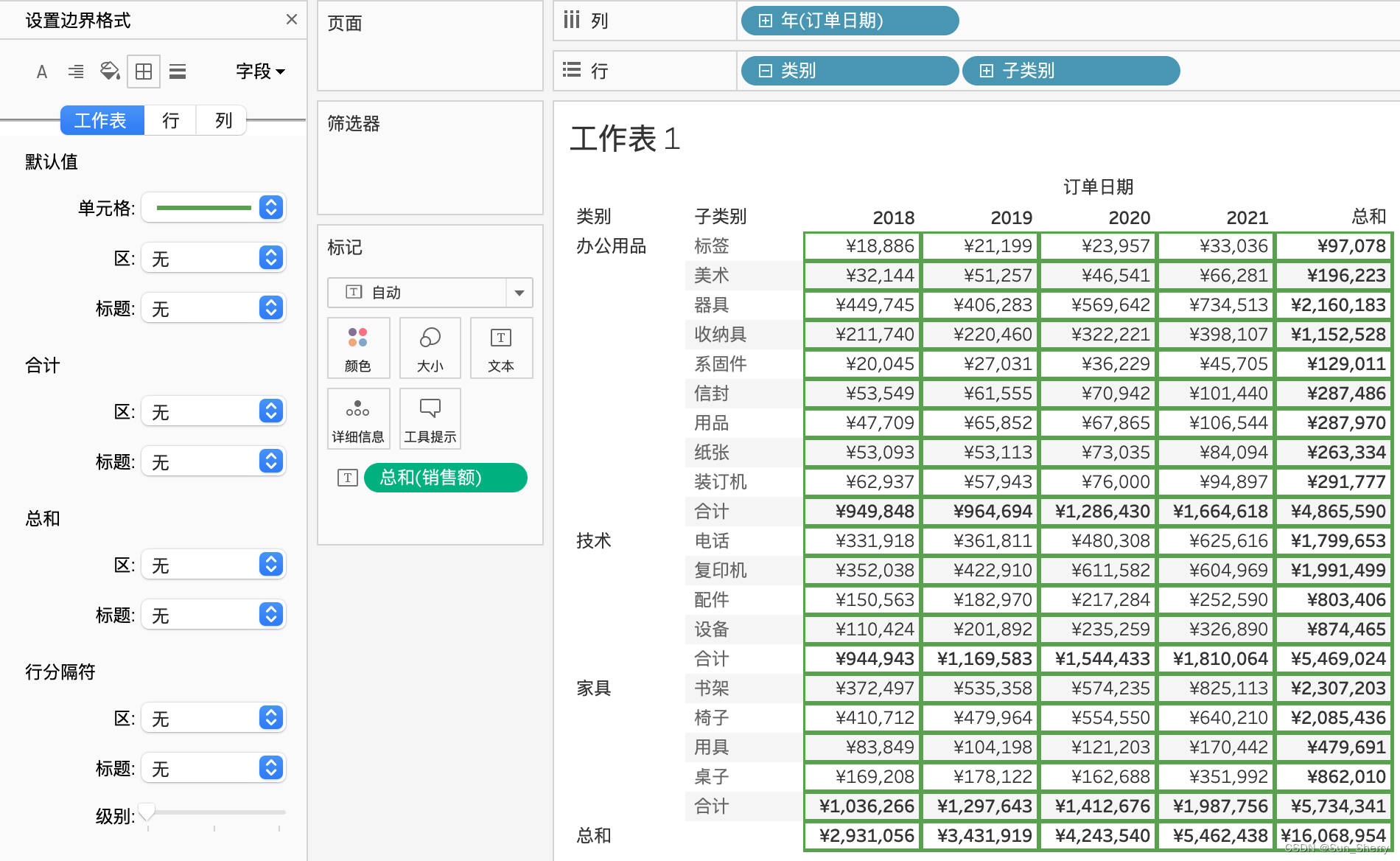

  顾名思义，边界格式主要用指定相关元素的边界的线型、粗细和颜色。先来看单元格的作用位置，目前只在文本表的形式下显示出了单元格。具体如下：

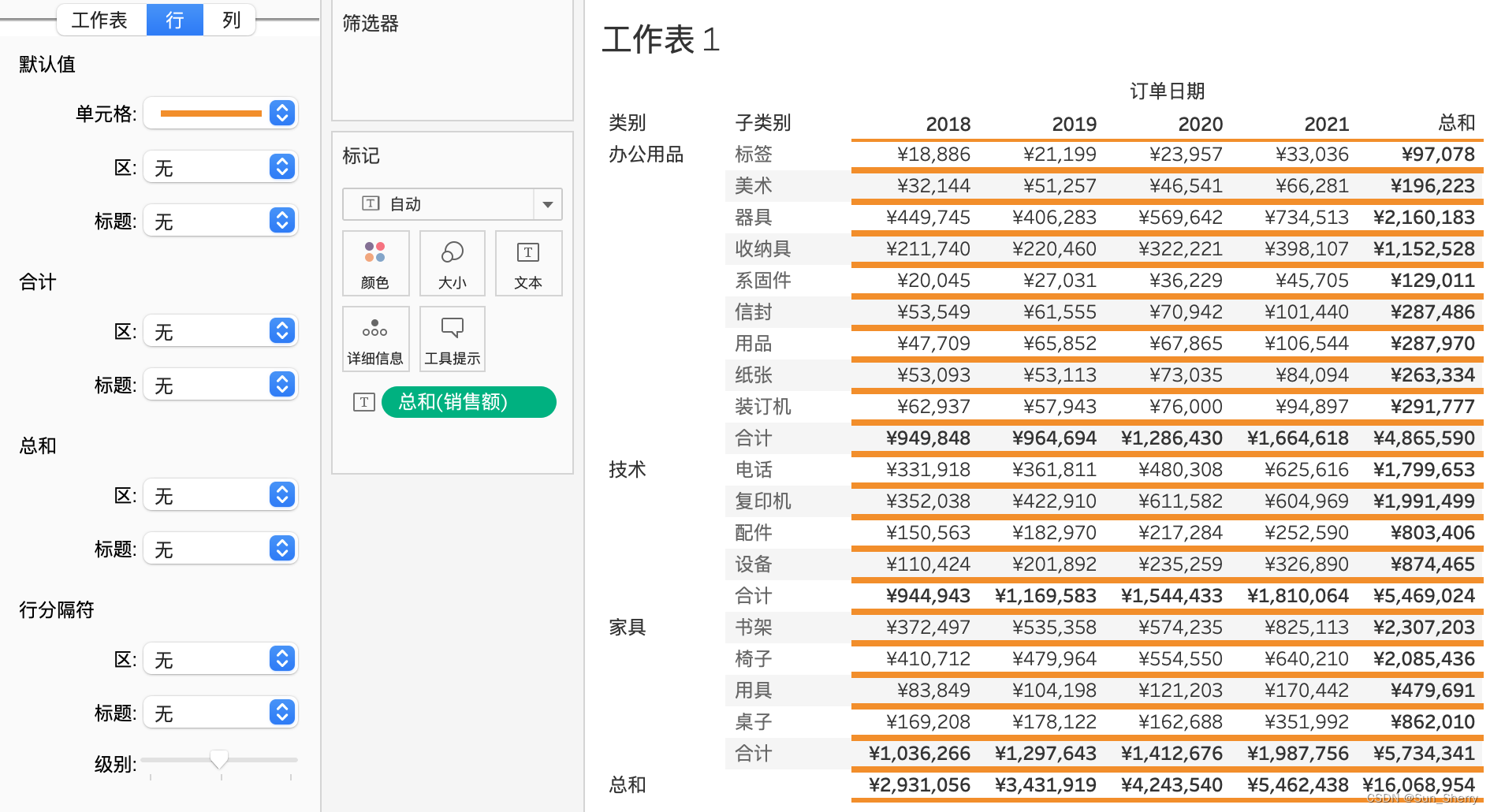

  边界格式下依然有三个选项框，【工作表】、【行】、【列】，这三者的区别的线格式的类似。比如上图中的单元格，【工作表】可以同时指定单元格的横竖边界的形式，而【行】中的单元格选项只能修改单元格的上下边界的形式，而【列】中的单元格选项只能修改单元格左右边界的形式。以【行】单元格进行说明，具体如下：

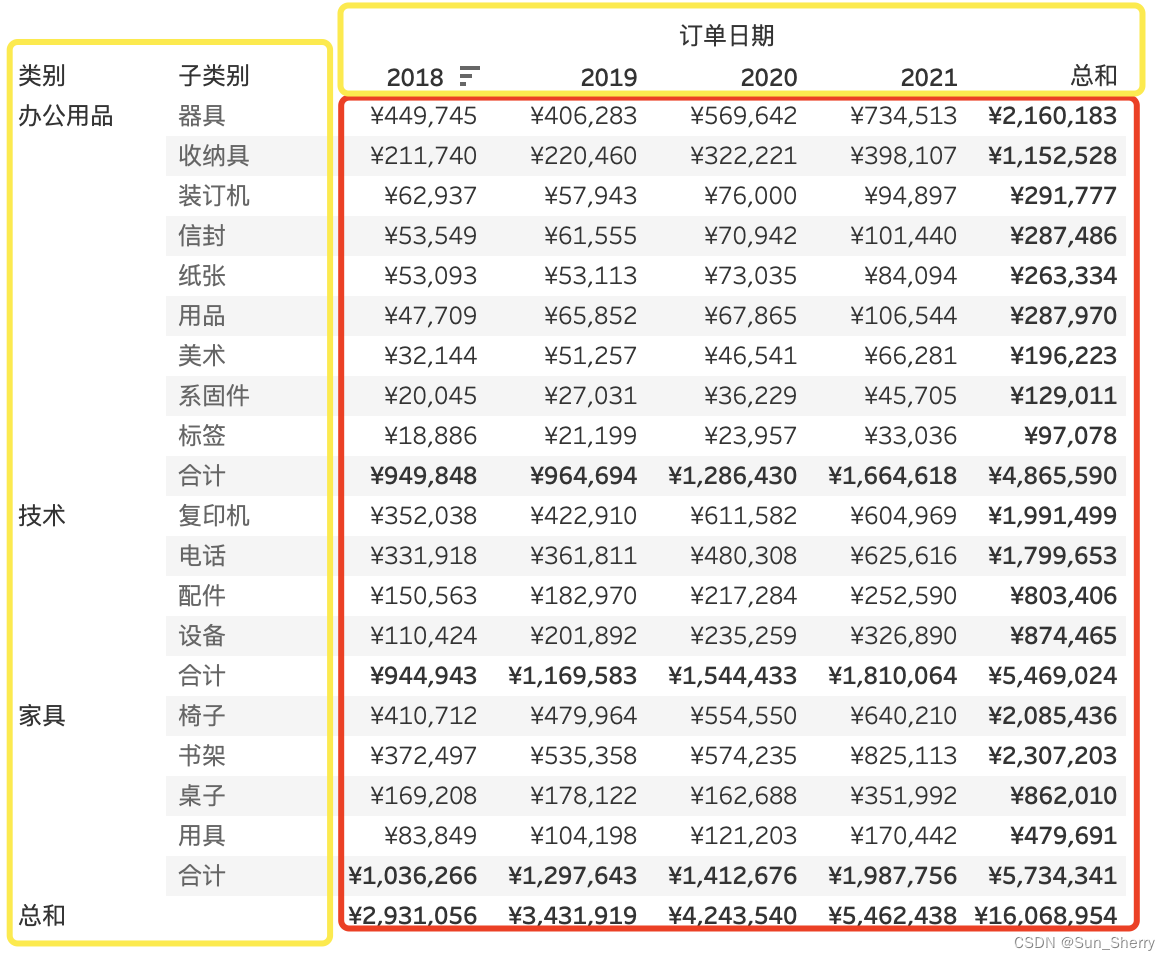

  边界格式主要用来指定区和标题的边界。这里区和标题的范围如下图，图中红框标记的范围为区，黄框标记的范围为标题：

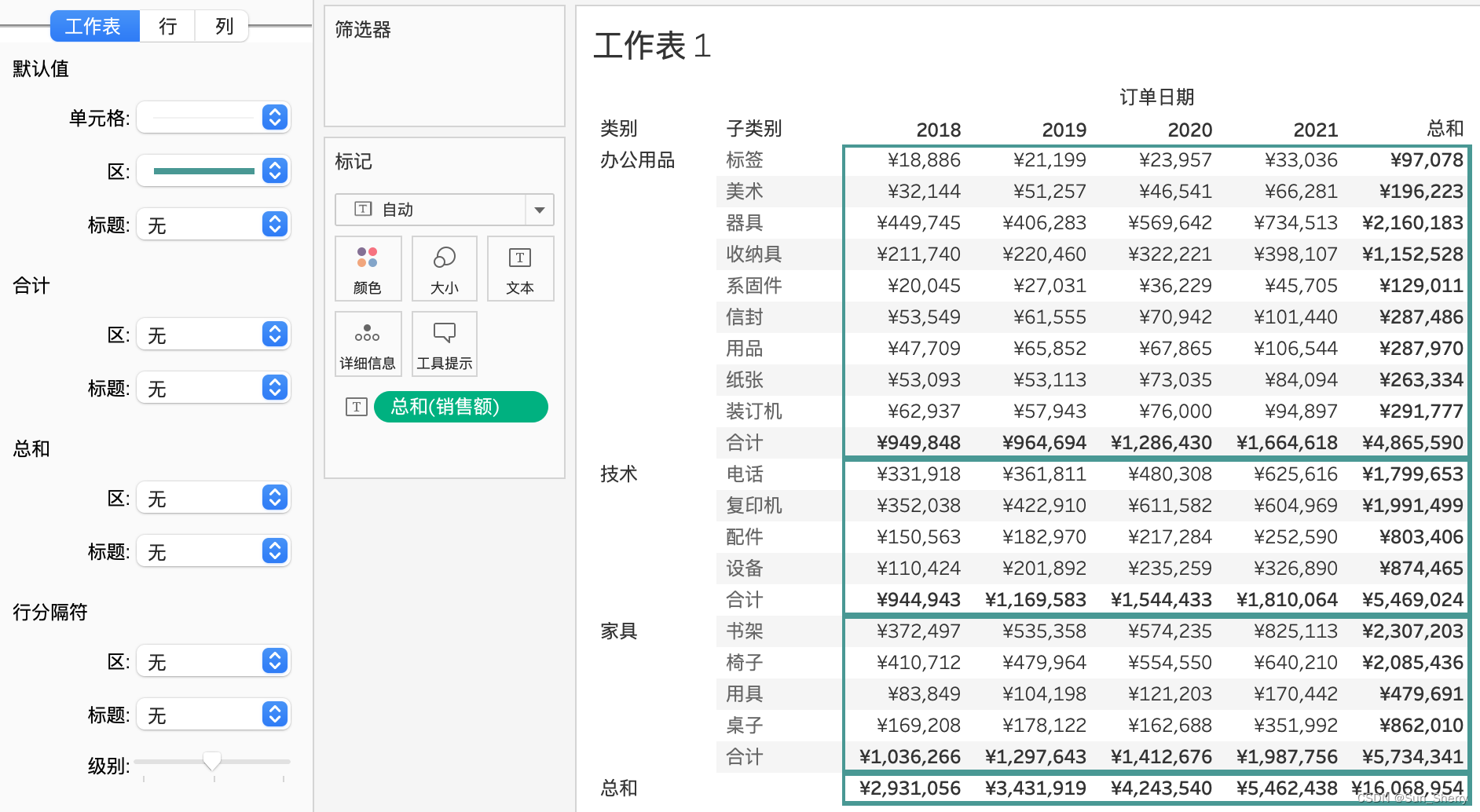

上图中红框标记的范围包括了多个区，当使用【默认值】下的来指定区的边界之后，就可以完整的看到各个区的具体位置(这里”区“的定义和表计算中”区“的定义相同)。具体如下：

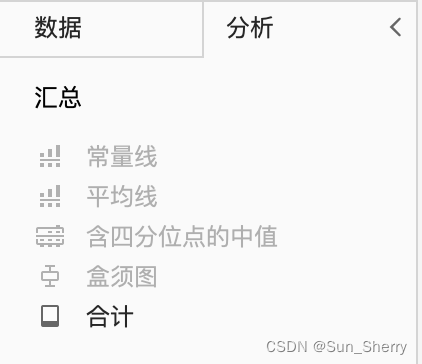

  先来看【合计】和【总和】下的区和标题边界设置。首先需要使用【分析】下的【合计】操作将合计总和计算出来，具体如下(上图的文本表中已经将各个合计以及行、列的总和汇总求出来了)：

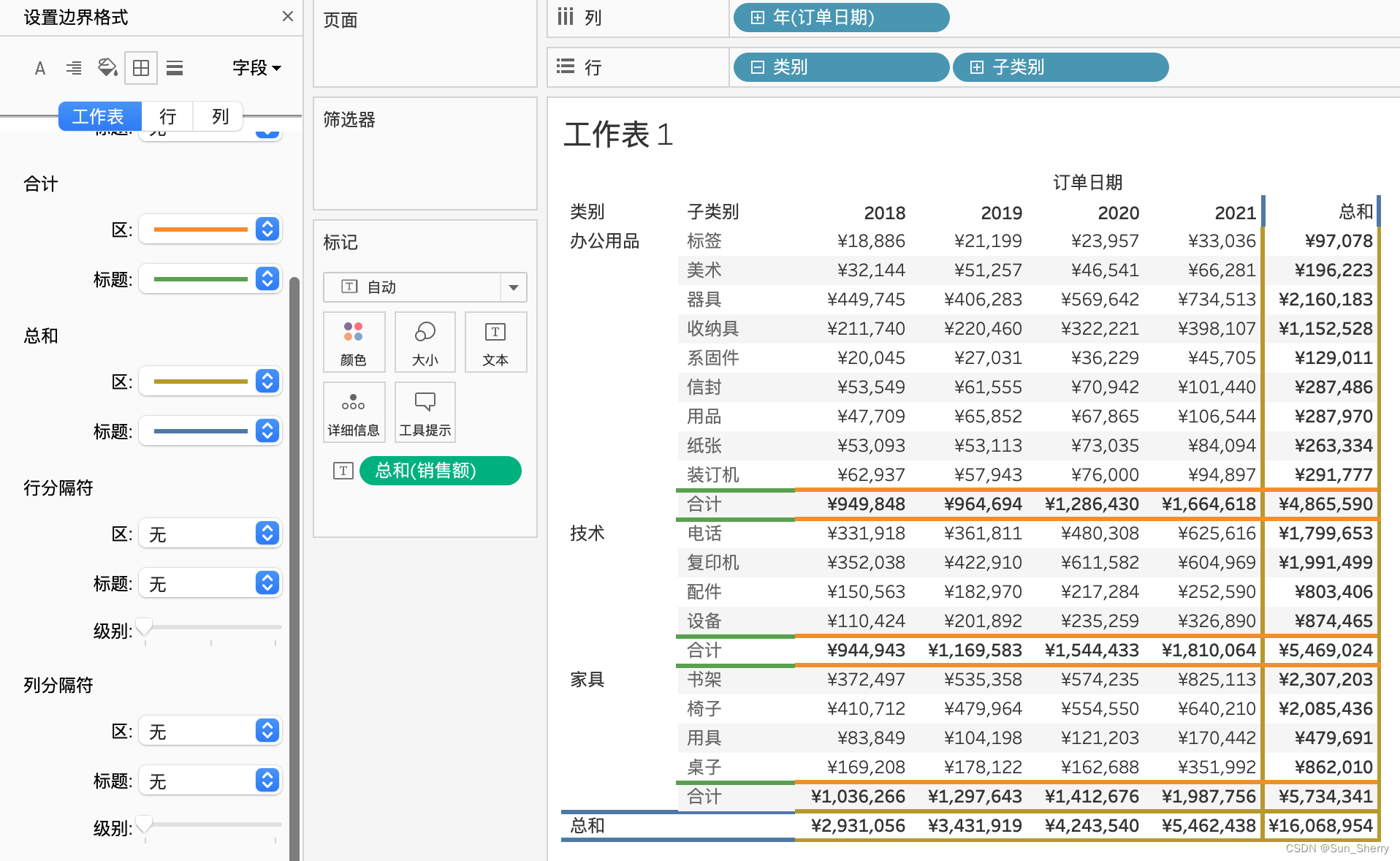

设置【合计】和【总和】模块的区和标题的边界，其具体效果如下：

  下面以【行分割符】下的设置进行说明，这里要注意的是“级别”的作用。”级别“的等级数目与【行】中的字段数目有关。当“级别‘依次从最左调整到最右之后。行的定义越来越细化，具体如下：

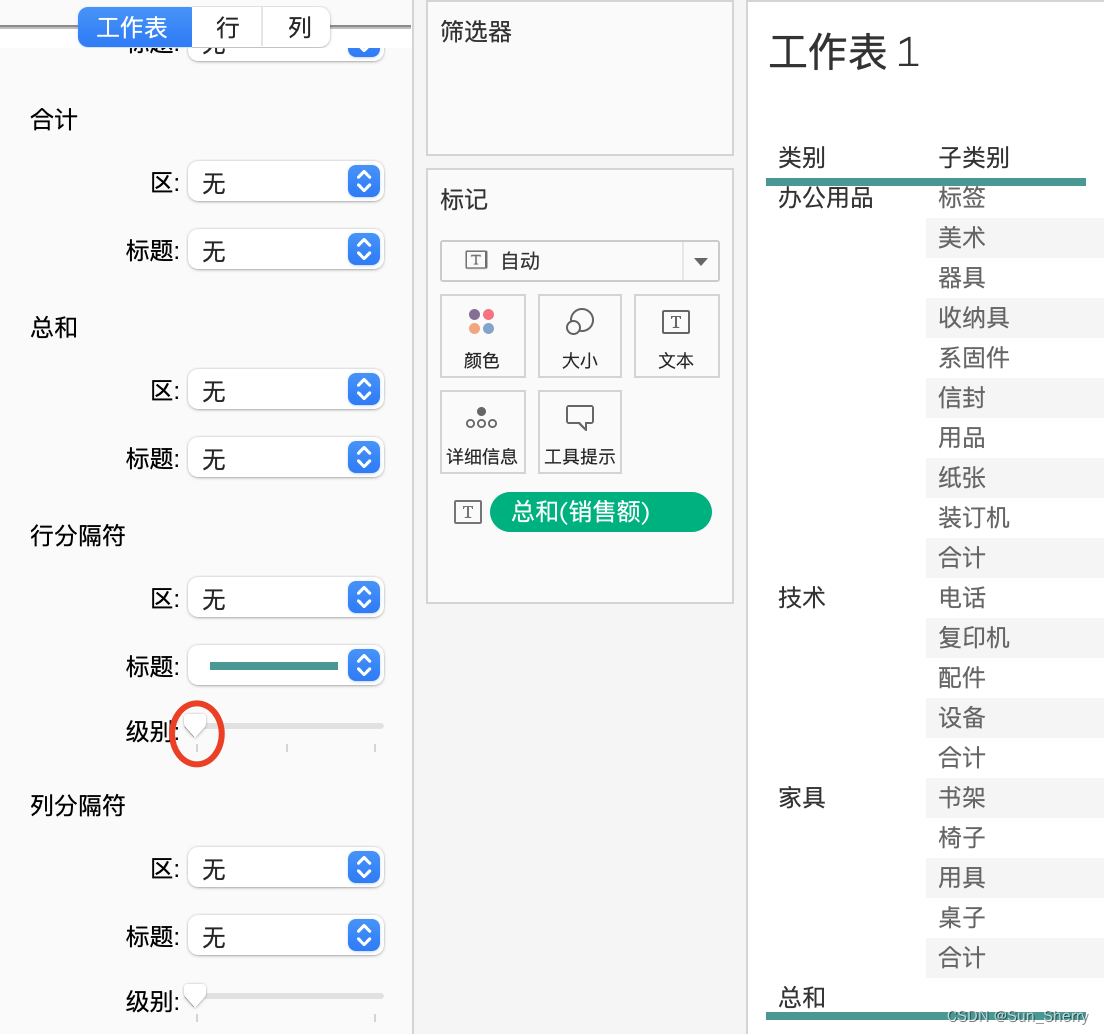

• 当”级别“在最左时，其行的定义如下：

• 当"级别“在中间时,其行的定义如下：

• 当”级别“在最右时，其行的定义如下：
