原理介绍
Fischer 算法的优化准则是在确定的系统总速率和发射功率的约束条件下,使系统的误比特率达到最小。Fischer 算法给出了比特分配的闭式解,它首先把各个子信道上的噪声功率值 log 2 N i {{\log }_{2}}{{N}_{i}} log2Ni 存储下来,接下来就只需进行一种加法和除数为整数的除法,因此它的复杂度较 Chow算法有了进一步的降低。Fischer 算法是目前效率比较高的算法之一。Fischer的表达式无论是对于实际应用还是理论分析,都具有指导作用
比特分配
(1)首先必须已知各个子信道上的噪声方差
N
i
∀
i
=
1
,
⋯
,
N
{{N}_{i}}\ \ \ \forall i=1,\cdots ,N
Ni ∀i=1,⋯,N 也可以认为是信道增益平方分倒数。设置目标比特速率,也就是要分配的比特总数
R
T
{{R}_{T}}
RT 。设
N
′
{N}'
N′ 为已使用的子信道数,设
N
′
{N}'
N′的初始值
N
′
=
N
{N}'\text{=}N
N′=N 。记激活的子信道集合为
I
I
I ,设
I
I
I的初始值
I
=
{
1
,
2
,
⋯
,
N
}
I\text{=}\left\{ 1,2,\cdots ,N \right\}
I={1,2,⋯,N}
(2)计算各个子信道的
L
D
N
i
=
log
2
N
i
i
=
1
,
⋯
,
N
LD{{N}_{i}}={{\log }_{2}}{{N}_{i}}\ \ \ i=1,\cdots ,N
LDNi=log2Ni i=1,⋯,N并把 这些值存储起来
(3)计算
I
I
I 中各个子信道可分配的比特数目
b
(
i
)
=
(
R
T
+
∑
l
∈
I
L
D
N
i
)
/
R
′
−
L
D
N
i
b(i)=\left( {{R}_{T}}+\sum\limits_{l\in I}{L}D{{N}_{i}} \right)/{R}'-LD{{N}_{i}}
b(i)=(RT+l∈I∑LDNi)/R′−LDNi
若
b
(
i
)
≤
0
b(i)\le 0
b(i)≤0且
i
∈
I
i\in I
i∈I ,那么
N
′
=
N
′
−
1
{N}'\text{=}{N}'-1
N′=N′−1 ,把第
i
i
i个子信道从
I
I
I中剔除。然后转到步骤(2),继续下去,直到
b
(
i
)
>
0
b(i)>0
b(i)>0 且
i
∈
I
i\in I
i∈I
(4)
b
^
(
i
)
=
r
o
u
n
d
(
b
(
i
)
)
,
d
i
f
f
(
i
)
=
b
(
i
)
−
b
^
(
i
)
\hat{b}(i)=round(b(i)),diff(i)=b(i)-\hat{b}(i)
b^(i)=round(b(i)),diff(i)=b(i)−b^(i)
(5)计算
R
=
s
u
m
(
{
b
^
(
i
)
}
)
R\text{=}sum\left( \left\{ \hat{b}\left( i \right) \right\} \right)
R=sum({b^(i)})
(6)若
R
=
R
T
R\text{=}{{R}_{T}}
R=RT ,则 进行功率分配
(7)若
R
>
R
T
R>{{R}_{T}}
R>RT ,找到最小的
d
i
f
f
(
i
)
diff\left( i \right)
diff(i) ,相应地
b
^
(
i
)
=
b
^
(
i
)
-
1
\hat{b}(i)\text{=}\hat{b}(i)\text{-}1
b^(i)=b^(i)-1,
R
=
R
−
1
R=R-1
R=R−1 ,
d
i
f
f
(
i
)
=
d
i
f
f
(
i
)
+
1
diff\left( i \right)=diff\left( i \right)+1
diff(i)=diff(i)+1 ,重复此步骤直至
R
=
R
T
R\text{=}{{R}_{T}}
R=RT ,转到(6)
(8)若
R
<
R
T
R<{{R}_{T}}
R<RT,找到最大的
d
i
f
f
(
i
)
diff\left( i \right)
diff(i) ,相应地
b
^
(
i
)
=
b
^
(
i
)
+
1
\hat{b}(i)\text{=}\hat{b}(i)\text{+}1
b^(i)=b^(i)+1 ,
R
=
R
+
1
R=R\text{+}1
R=R+1 ,
d
i
f
f
(
i
)
=
d
i
f
f
(
i
)
-
1
diff\left( i \right)=diff\left( i \right)\text{-}1
diff(i)=diff(i)-1 ,重复此步骤直至
R
=
R
T
R\text{=}{{R}_{T}}
R=RT ,转到(6)
功率分配
进行功率分配。每个激活的子信道上分配的发射功率按下式算。
P
i
=
P
T
⋅
N
i
⋅
2
b
(
i
)
∑
l
∈
I
N
i
⋅
2
b
(
i
)
{{P}_{i}}=\frac{{{P}_{T}}\cdot {{N}_{i}}\cdot {{2}^{b(i)}}}{\sum\limits_{l\in I}{{{N}_{i}}}\cdot {{2}^{b(i)}}}
Pi=l∈I∑Ni⋅2b(i)PT⋅Ni⋅2b(i)
仿真参数设置
参数名称 | 参数值 |
---|---|
平均信噪比 | 10 |
子载波数目 | 32 |
平均发射功率 | 1 |
比特总数上限 | 128 |

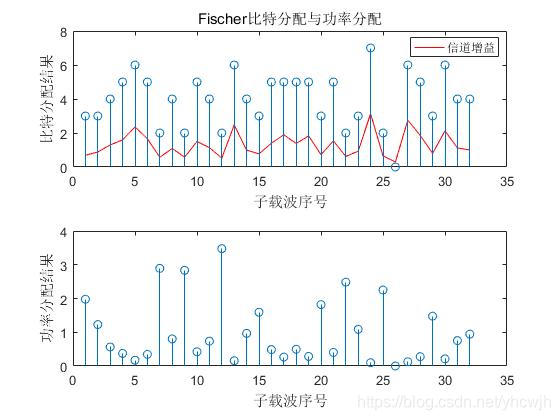

某次仿真结果如下:
从图中可以看出,经过Fischer算法分配之后,由于该算法使系统的误比特率达到最小,那么在信道状况比较差的信道就会分配较多的功率,从而满足误比特率最小,结果也与该算法的要求相一致。
代码如下:主函数
clear;
close all;
clc;
SNR_av=10; %平均信噪比
Num_subc=32; %载波数
P_av=1; %平均功率
Pt=P_av*Num_subc; %发射功率
Rt=128; %每个OFDM符号所包含的比特数
noise=P_av./10.^(SNR_av./10); %噪声功率
gain_subc=random('rayleigh',1,1,Num_subc); %子载波的瑞利衰落
[bit_alloc,power_alloc]=Fischer(Num_subc,Rt,Pt,gain_subc); %Fisher资源分配
power_alloc=Pt.*(power_alloc./sum(power_alloc)); %功率分配
figure(1);
subplot(2,1,1);
plot(gain_subc,'-r');
legend('信道增益');
hold on;
stem(bit_alloc);
title('Fischer比特分配与功率分配');
ylabel('比特分配结果');
xlabel('子载波序号');
subplot(2,1,2);
stem(power_alloc);
ylabel('功率分配结果');
xlabel('子载波序号');
Fischer.m
function [bit_alloc,power_alloc]=Fischer(Num_subc,Rt,Pt,gain_subc)
%------------------bit allocation -----------
N_H=1./gain_subc.^2; %信道增益平方的倒数作为已知子载波的噪声方差
LD=log2(N_H); %计算并存储,不用下次计算
index_use0=1:Num_subc; %激活的子载波数
num_use=Num_subc; %使用的子载波数目
bit_temp0=(Rt+sum(LD))./Num_subc-LD; %计算各个子载波可分配的比特数目
bit_temp=zeros(1,Num_subc); %暂存比特数目
flag=1;
while flag
id_remove=find(bit_temp0(index_use0)<=0); %找到没有用的载波数
index_remove=index_use0(id_remove); %将其移出激活的子载波集合
if(length(index_remove)==0) %所有都激活,则直接跳出
break;
end
index_use0=setdiff(index_use0,index_remove); %统计已经激活的子载波,即将上述需要移出的子载波进行移出
num_use=length(index_use0); %可用的子载波数目
bit_temp0(index_use0)=(Rt+sum(LD(index_use0)))./num_use-LD(index_use0); %计算各个子载波可分配的比特数目
flag=1;
end
index_use=index_use0; %可用的子载波
bit_temp(index_use)=bit_temp0(index_use);
%-----------------bit round---------------------------
bit_round=zeros(1,Num_subc);
bit_round(index_use)=round(bit_temp(index_use)); %四舍五入取整
bit_diff(index_use)=bit_temp(index_use)-bit_round(index_use); %两者差值
bit_total=sum(bit_round(index_use)); %计算包含的比特数
%------------------bit alteration--------------------
while(bit_total>Rt) %如果 bit_total>Rt,找到最小的bit_diff(i)
id_alter=find(bit_round(index_use)>0); %相应地bit_round减1,bit_total=bit_total-1
index_alter=index_use(id_alter); %bit_diff(i)加1,直至bit_total=Rt
min_diff=min(bit_diff(index_alter));
id_min=find(bit_diff(index_alter)==min_diff,1);
index_min=index_alter(id_min);
bit_round(index_min)=bit_round(index_min)-1;
bit_total=bit_total-1;
bit_diff(index_min)=bit_diff(index_min)+1;
end
while(bit_total<Rt) %如果 bit_total<Rt,找到最大的bit_diff(i)
id_alter=find(bit_round(index_use)>0); %相应地bit_round加1,bit_total=bit_total+1
index_alter=index_use(id_alter); %bit_diff(i)减1,直至bit_total=Rt
max_diff=max(bit_diff(index_alter));
id_max=find(bit_diff(index_alter)==max_diff,1);
index_max=index_alter(id_max);
bit_round(index_max)=bit_round(index_max)+1;
bit_total=bit_total+1;
bit_diff(index_max)=bit_diff(index_max)-1;
end
%----------------bit allocation------------------
bit_alloc=bit_round;
%------------------power allocation-----------------------
power_alloc=zeros(1,Num_subc);
%---------------power allocation-----------------------
index_use2=find(bit_alloc>0);
power_alloc(index_use2)=Pt.*(N_H(index_use2)).*2.^bit_round(index_use2)./...
(sum(N_H(index_use2)).*2.^bit_round(index_use2));
end
