BOOTSTS ( boot status) 引导历史状态寄存器
以下是UG570 对该寄存器的描述
Boot history status register, It can only be reset by POR(Power-On Reset), asserting PROGRAM_B, or issuing a JPROGRAM instruction. At EOS or an error condition, status (_0) is shifted to status (_1), and status (_0) is updated with the current status。
The default power-up state for all fields in the BOOTSTS register is 0, indicating no error, fallback, or valid configuration detected. After configuration, a 1 in any bit indicates an error case, fallback, or completed configuration has been detected.

大概意思是说引导历史状态寄存器（BOOTSTS），只有在以下三种情况下会复位，包括上电复位（POR），PROGRAM_B信号有效（被拉低），以及发出JPROGRAM指令。言外之意就是Fallback以及 internal PROGRAM (IPROG) command都不会复位BOOTSTS 寄存器。
在配置启动结束（End Of configuration Startup），或者配置时发生了错误，状态寄存器后缀为_0的值会给后缀为_1的状态寄存器，同时状态寄存器后缀为_0的会保持当前状态。
复位后BOOTSTS的值为0，只有配置后，BOOTSTS的值才会变化。

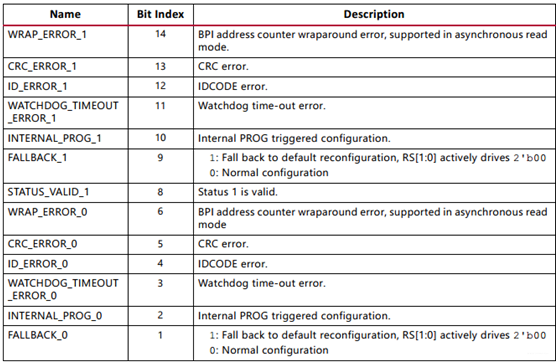

BOOTSTS寄存器地址为10110。BOOTSTS寄存器各bit的定义如下

在这里插入图片描述

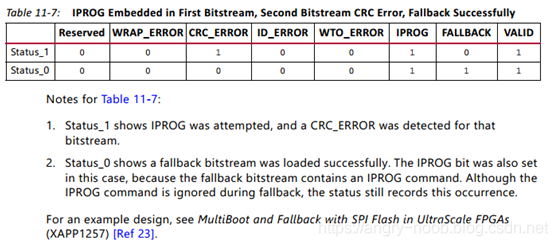

以下是BOOTSTS寄存器在不同配置情况下的值：

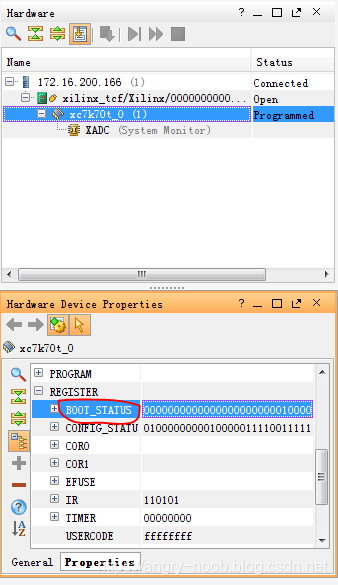

关于如何读取BOOTSTS的值
