CAN和RS485都适用于总线拓扑，都是差分信号，两者有何不同应该如何选择？

CAN（Controller Area Network）和RS-485都是采用差分信号传输的通信协议，但它们在信号幅度、波形、电流和电压等物理特性上有明显的区别。本文将详细分析这些方面的差异，帮助读者更全面地理解CAN和RS-485的硬件实现和应用场景。



一、信号幅度和波形

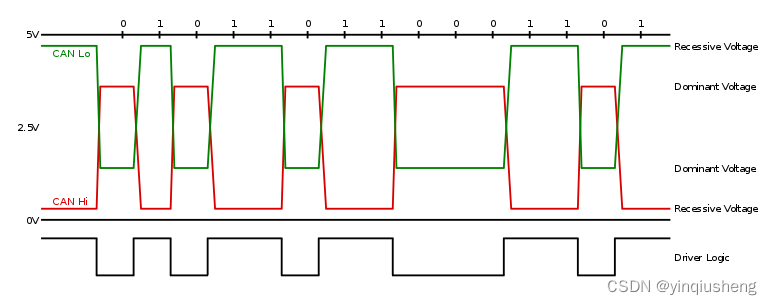

CAN的信号幅度和波形

CAN总线使用两条差分线CAN_H（高电平）和CAN_L（低电平）进行数据传输。CAN总线的逻辑电平分为显性（dominant）和隐性（recessive）两种状态：

显性状态：CAN_H线电压高于CAN_L线电压，通常为CAN_H≈3.5V，CAN_L≈1.5V，此时差分电压约为2V。

隐性状态：CAN_H和CAN_L线电压相等，通常为CAN_H≈CAN_L≈2.5V，此时差分电压为0V。

这种差分电压变化提供了抗干扰能力，使得外界噪声对信号的影响大大降低。

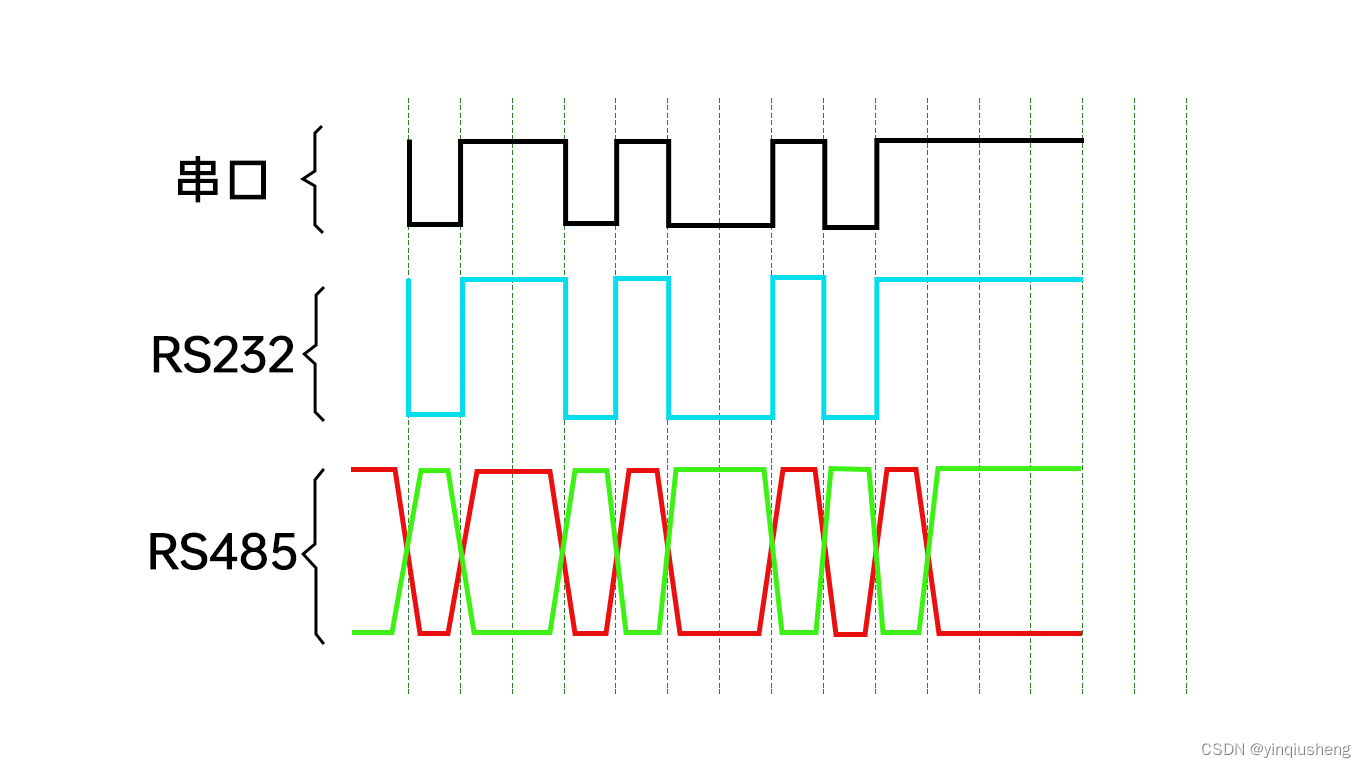

RS-485的信号幅度和波形

RS-485也采用两条差分线A和B进行数据传输，其差分信号的逻辑状态由A和B线的电压差决定：



逻辑“1”：线A的电压高于线B，差分电压通常在+1.5V到+5V之间。

逻辑“0”：线B的电压高于线A，差分电压通常在-1.5V到-5V之间。

RS-485的电压范围较宽，能够提供较大的信号幅度，从而增强抗干扰能力。RS-485信号在发送和接收过程中呈现方波波形，这与CAN信号的波形类似，但其幅度范围和电压差异明显。



二、电流特性

CAN的电流特性

CAN总线的电流特性主要取决于终端电阻和总线的负载情况。由于CAN总线的差分信号幅度较小，正常工作时每个节点消耗的电流较低。典型的CAN总线驱动器在显性状态下电流消耗较大，但仍在毫安级别。

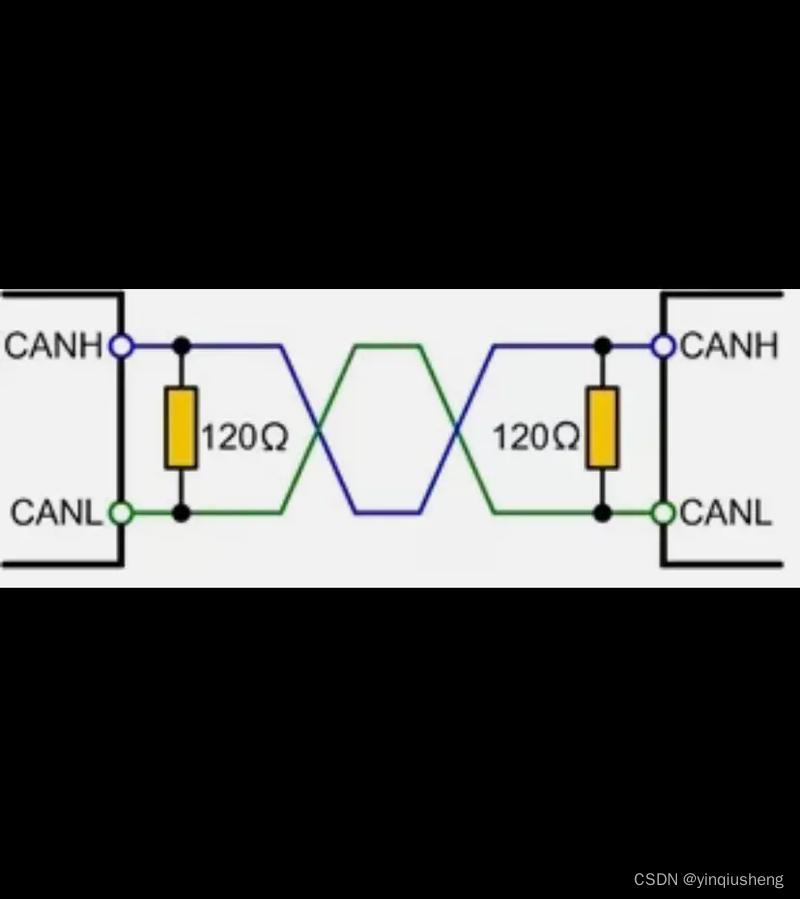

在设计CAN总线系统时，需要考虑终端电阻的配置，以确保信号的完整性和正确的电流路径。通常情况下，每条CAN总线的两端各配置一个120欧姆的终端电阻。



RS-485的电流特性

RS-485总线的电流特性也与终端电阻和负载有关。由于RS-485信号的电压范围较宽，驱动器在发送数据时需要提供较大的电流，通常在数十毫安到几百毫安之间。



RS-485系统中，终端电阻同样为120欧姆，每个通信链路的两端各配置一个终端电阻。为了确保总线在空闲状态下处于已知电平，RS-485还通常配置偏置电阻，以提供稳定的电压偏置。



三、电压特性

CAN的电压特性

CAN总线的电压特性主要体现在其差分电压和共模电压范围上。CAN总线的共模电压范围为-2V到+7V，这意味着在该范围内，CAN总线可以稳定工作而不受外界共模噪声的干扰。



CAN信号的差分电压通常较低，显性状态下为2V，隐性状态下为0V。这种较低的电压差有助于减少电磁辐射，提高系统的EMC性能。



RS-485的电压特性

RS-485总线的电压特性也包括差分电压和共模电压范围。RS-485的共模电压范围为-7V到+12V，具有更宽的共模电压范围，允许在更恶劣的电磁环境中工作。



RS-485信号的差分电压较大，逻辑“1”和逻辑“0”之间的差分电压变化可以达到+1.5V到+5V和-1.5V到-5V。这种较大的电压差增强了信号的抗干扰能力，但也增加了电磁辐射的可能性。



四、其他硬件特性

终端电阻配置

CAN和RS-485都需要终端电阻来匹配总线阻抗，从而减少信号反射和损耗。典型的终端电阻值为120欧姆，在总线的两端各配置一个。



然而，在某些特殊应用中，这两个协议的终端电阻配置可能有所不同。例如，RS-485系统中可能会使用偏置电阻来稳定总线电平，而CAN系统通常不需要额外的偏置配置。



驱动能力和节点数

CAN总线通常支持多达110个节点，具体数量取决于节点间的距离和电缆特性。每个节点通过内置的收发器连接到总线，CAN协议确保了每个节点在总线上平等地发送和接收数据。



RS-485总线则可以支持多达32个驱动器和32个接收器，在某些情况下，通过特殊的总线收发器可以进一步增加节点数。RS-485系统的驱动能力较强，适合长距离、多节点的应用场景。



五、应用场景补充

CAN的应用扩展

除了汽车电子和工业自动化，CAN还被广泛应用于以下领域：



医疗设备：如MRI、CT扫描仪等高可靠性要求的设备。

航空航天：用于飞行控制系统和传感器网络。

家电：如智能家电和家庭自动化系统。

RS-485的应用扩展

RS-485在以下领域有着广泛的应用：



安防系统：如闭路电视（CCTV）和访问控制系统。

楼宇自动化：如暖通空调（HVAC）控制和电梯控制系统。

能源管理：如智能电网和能源计量系统。

结语

通过分析CAN和RS-485在信号幅度、波形、电流、电压等方面的硬件特性，可以更清晰地理解这两种通信协议在不同应用场景中的优劣。CAN以其较低的差分电压、优秀的抗干扰能力和内置的错误检测机制，适用于需要高可靠性和实时性的系统。而RS-485则凭借其较大的信号幅度、强大的驱动能力和灵活的拓扑结构，广泛应用于长距离、多节点通信的场合。

在实际工程应用中，选择适合的通信协议需要综合考虑系统的需求、环境条件和成本因素。了解CAN和RS-485的硬件特性，将有助于工程师在设计通信系统时做出更明智的决策，从而确保系统的稳定性和可靠性。
