Navisworks大场景模型的轻量化

来个Navisworks大文件案例看看

1.Revit文件导出nwc文件

搞BIM的小伙伴应该对超大的BIM模型都比较头痛吧。

如果一个Revit模型源文件超过500M，那么要打开它就不是件容易的事了，如果这样的模型有个十几个或几十个呢？同时要求这些模型还要合并到一起查看总体效果图。那电脑的内存和CPU估计会崩溃的。

对于这种应用场景直接用Revit打开是不明智的，我这里分享点经验。

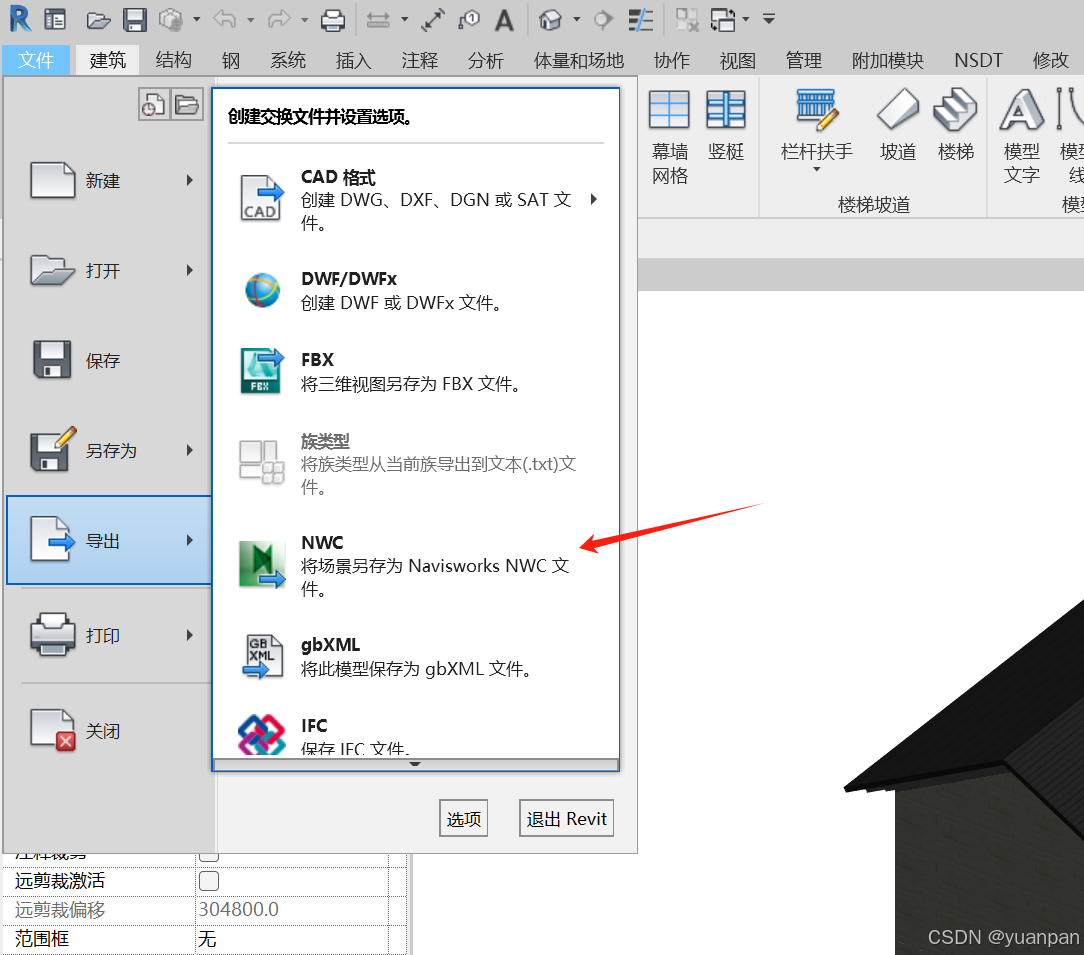

可以安装一个 Navisworks，它也是Autodesk公司的，跟Revit兼容非常好，安装完毕后，就可以将Revit文件导成NWC文件了：

将多个Revit文件导出nwc后，会发现nwc文件已经比原来的rvt文件要小很多了。

2.Navisworks合并nwc文件

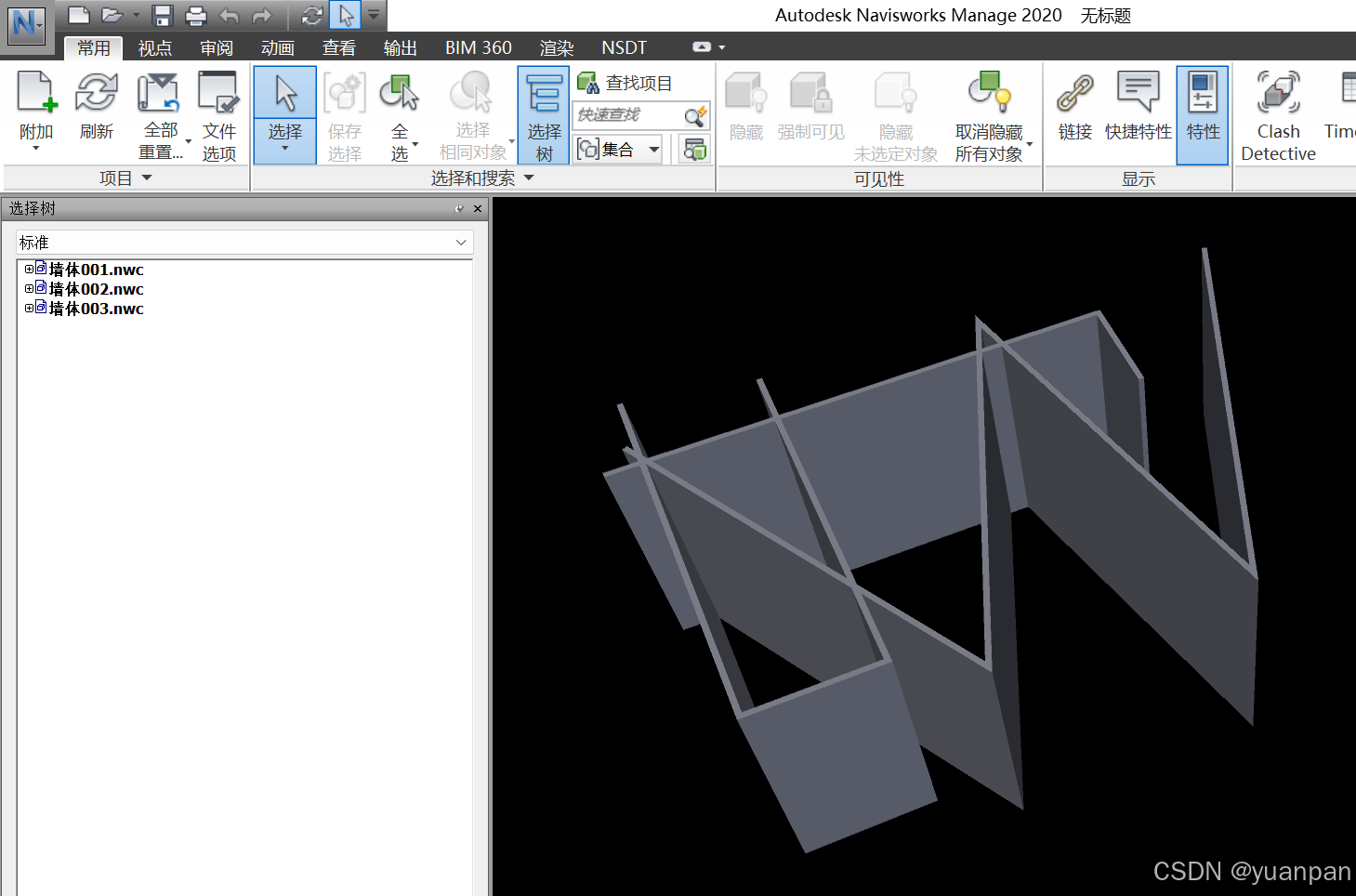

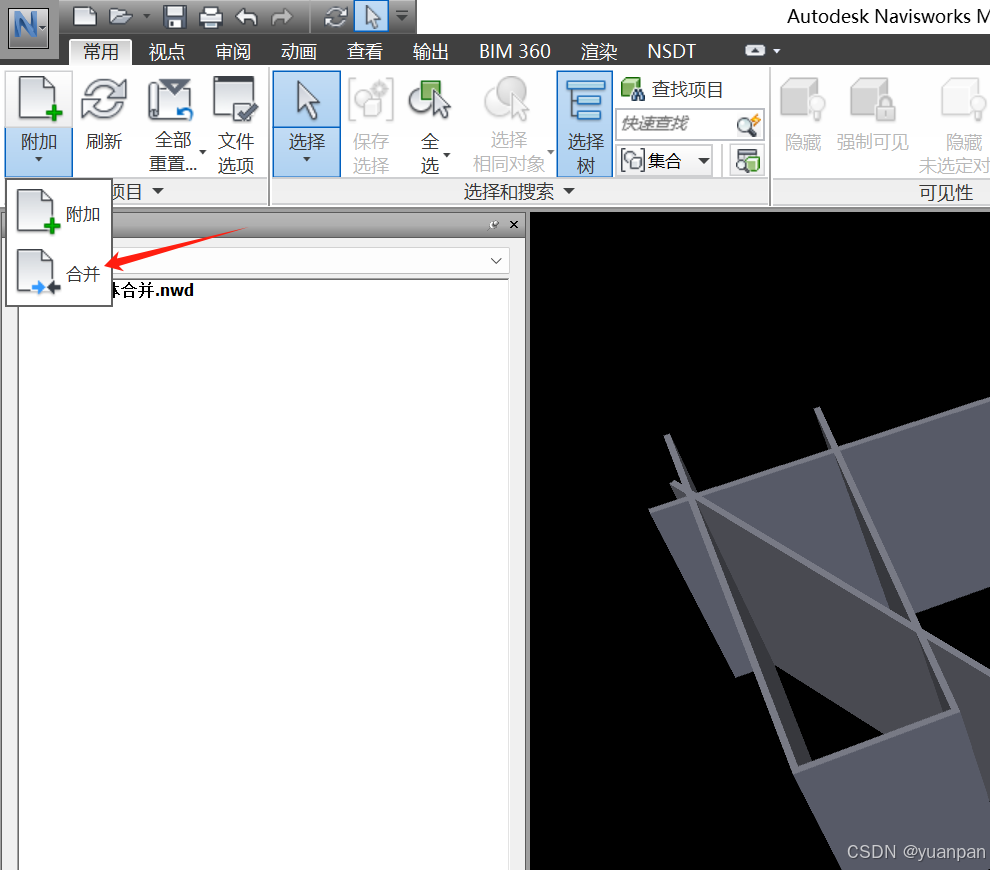

然后打开Navisworks，通过菜单中的附加，将多个NWC文件分别添加进来：

我这里就用几面墙体做个演示吧

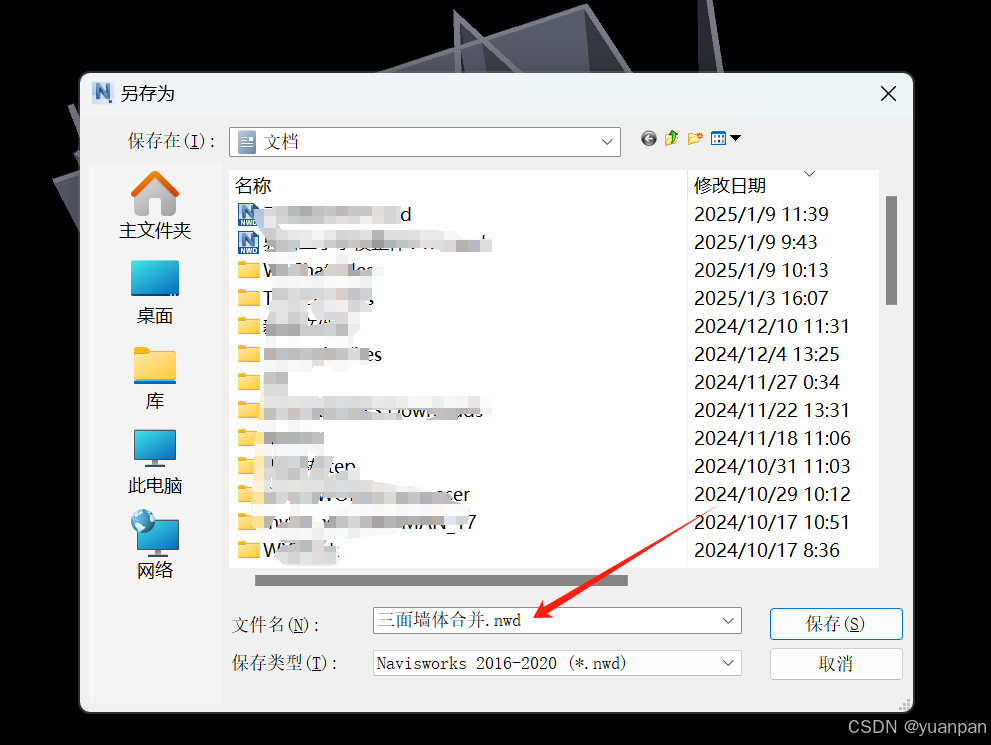

先合并，然后保存，保存格式记得修改为.nwd

将默认的扩展名改为nwd.

然后在Navisworks中查看这些模型就不会卡了。

如果想将Navisworks模型轻量化后在浏览器里查看的话，可以安装Navisworks的NSDT插件，

下载地址：

Navisworks模型轻量化插件

Navisworks的优势：

1. 高效的大模型加载和渲染

Navisworks 专为大规模模型优化，具有以下特点：

• 轻量化处理：支持 NWC 格式（Navisworks Cache），通过几何轻量化存储大幅减少文件大小，提升加载速度。
• 快速渲染：通过使用简化的视图和流畅的导航工具，即使是大型场景也可以快速渲染和操作。
• 低硬件要求：相比其他 BIM 工具（如 Revit），Navisworks 能在普通硬件配置下处理更大的模型。

2. 跨专业整合能力

Navisworks 支持多种文件格式并提供统一的集成平台：

• 多格式兼容性：支持 DWG、IFC、RVT、DGN 等多种常见 BIM 和 CAD 格式，适合整合来自建筑、结构、机电等不同专业的模型。
• 多专业模型融合：可以将建筑、结构、机电设备等模型组合到一个场景中，实现全局协同。
• 实时更新：通过与 Revit 等设计软件的无缝对接，支持动态更新模型数据。

3. 强大的协作与冲突检测功能

Navisworks 的协作功能对大场景项目尤为重要：

• 冲突检测 (Clash Detection)：
  • 能精确检测建筑、结构和机电管线等模型之间的冲突。
  • 自动生成冲突报告，帮助团队快速定位和解决问题。
• 注释与标记：支持在模型中直接添加注释和标记，方便团队间沟通。
• 时间管理 (4D)：支持模拟施工进度，将时间维度与 BIM 模型整合，进行进度可视化管理。

4. 轻量化审阅工具

Navisworks 提供免费的模型审阅工具 Navisworks Freedom，具备以下优点：

• 广泛共享：团队成员可以用 Freedom 打开 NWD 文件进行审阅，无需安装昂贵的软件。
• 易用性：Freedom 提供直观的导航和审阅工具，适合非技术背景的参与者使用。

5. 灵活的可视化和分析

Navisworks 在大场景的 BIM 可视化和分析方面表现出色：

• 模型分层和过滤：支持按属性、类别或特定条件筛选和显示模型部分内容，便于专注于关键区域。
• 动态模拟：支持实时视点动画和施工模拟，适合用于展示和汇报。
• 定制化分析：支持与第三方插件和脚本结合，进行自定义分析和数据提取。

6. 强大的扩展性

Navisworks 提供了丰富的 API 和二次开发能力：

• 开发工具：通过 .NET 和 COM API 支持自定义工具和功能，满足项目特定需求。
• 插件支持：支持第三方插件扩展功能，例如热力分析、工程量统计等。
• 数据整合：可以将 BIM 模型与 IoT 数据或施工管理平台整合，构建智能化的大场景管理系统。

7. 全生命周期管理支持

Navisworks 能贯穿项目的设计、施工和运维全生命周期：

• 施工阶段：用于计划模拟、冲突解决和施工进度跟踪。
• 运维阶段：结合模型属性和外部数据，用于设施管理和资产追踪。

适用场景

Navisworks 特别适合以下类型的项目：

• 大型基础设施项目：如机场、高速铁路、桥梁等。
• 综合体项目：如城市综合体、大型商业中心。
• 复杂工业项目：如石化工厂、大型工业园区。

 选用 Navisworks 管理大场景的 BIM 3D 模型，能够提升模型整合效率、优化协作和冲突检测流程，同时通过轻量化和高效渲染技术，显著降低大规模项目管理的技术门槛，是大场景 BIM 管理的理想工具。
