PLC单按钮启停电路与特殊辅助继电器

单按钮启停电路

第一次接通X0.1时，Y0.1有输出，第二次再接通X0.1时，Y0.1没有输出。奇数接通有输出，偶次接通没有输出。

接通X0.1使用按钮触发模式，按下去再起来。

原理利用上升沿触发机制，X0.1接通一个扫描周期的上升沿信号给M0，下一个扫描周期时M0归位。导通下一行并行的代码

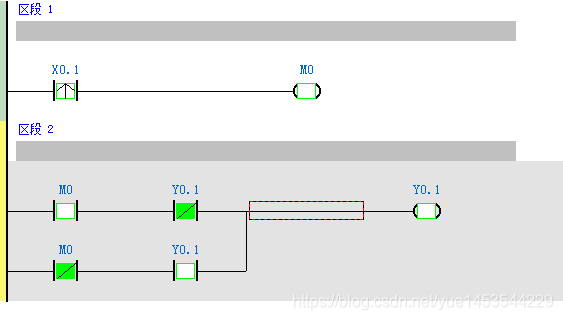

代码如下：

特殊辅助继电器的使用

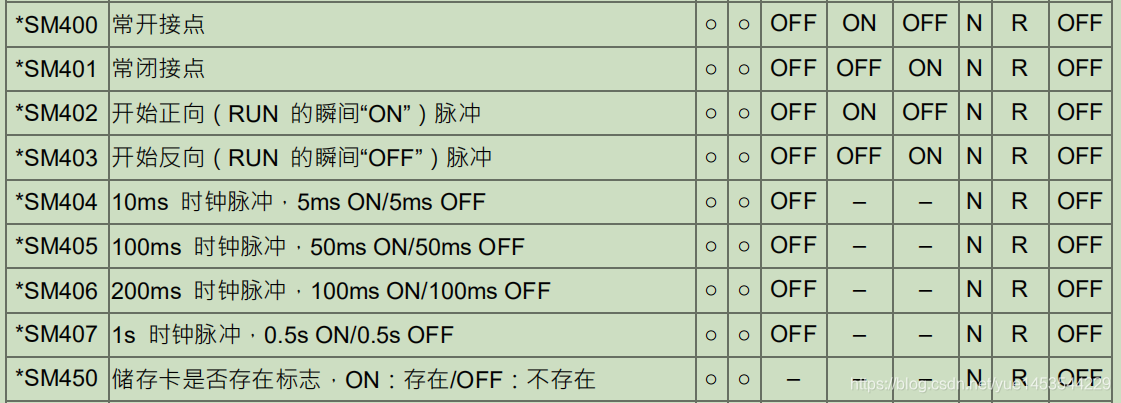

可以利用PLC上电，产生一个扫描周期的脉冲来复位用过的D、M等变量区。AS200系列台达PLC特殊辅助继电器说明

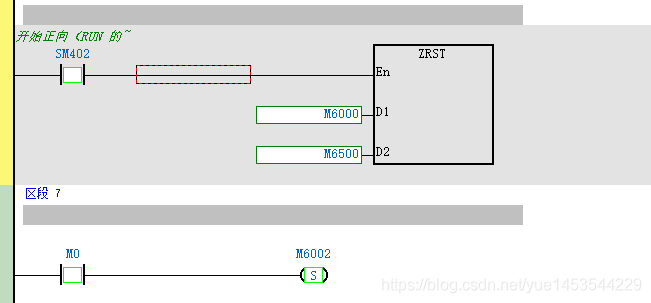

示例代码如下：

系统项目设计过程

1、工艺分析

2、分配IO点，系统选型

3、绘制图纸

4、硬件接线

5、PLC的IO和现场设备的硬件连接是否正确

6、程序编写、注释

7、程序调试，改进或改善

8、项目完成，验收，编写操作手册
