DMA地址配置及实现

DMA地址配置及实现

---

一、DMA配置状态

DMA（Direct Memory Access）为数字系统中用来快速做存储数据交换的功能单元。DMA 传 输 过 程 中 ，当DMA_busy=1时 ， 无 法 接 受 新 的 配 置 。 地 址 计 数 传 输 完 所 有 数 据 后，DMA_busy=0；当DMA_busy=0时可以进行新的配置

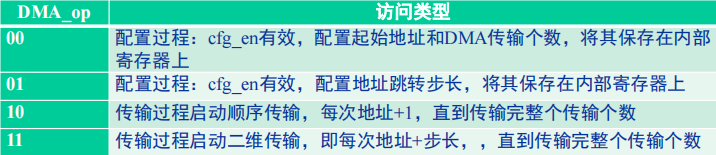

DMA_op=00 配置起始地址及DMA传输个数， cfg_en有效
DMA_op=01 配置地址跳转步长 cfg_en有效
DMA_op=10 顺序传输，地址+1
DMA_op=11 二维传输 地址+步长
对应跳转条件，加入一个起始状态总共五个状态

二、设计实现

整个传输过程可通过状态机实现，整个过程分为五个状态IDLE，CFG0，CFG1，TRANS0，TRANS1。通过执行DMA_op来进行状态间跳转，IDLE为起始状态，CFG0时配置起始地址及DMA传输个数，CFG1时配置地址跳转步长，在TRANS0状态下，配置地址每次+1，直到传输完所有数，TRANS1状态下配置传输为地址+步长，并据此传输完所有数。通过case实现状态机，并根据不同状态完成地址步长及传输配置。

三、代码实现

//-------------------------
//File Name:DMA_addr.v
//Designer:Liang Genyuan
//Date:2021.08.21
//-------------------------
module DMAaddr(
					clk,
					rst_n,
					cfg_en,
					cfg_len,
					DMA_busy,
					DMA_op,
					bgn_addr,
					cfg_step
					);
input clk;
input rst_n;
input cfg_en;
input [7:0] cfg_len;  //初始配置长度
input [15:0]cfg_step; //初始步长
input[1:0]DMA_op;
input [15:0]bgn_addr;  // 初始地址
output DMA_busy;
reg DMA_busy;
reg [15:0]DMA_step;  //DMA步长
reg [2:0] state_c;   //现态
reg [2:0] state_n;  //次态
reg [7:0]DMA_len;   //DMA长度
reg [15:0]DMA_fin_addr;  // DMA配置地址
reg trans_done;
parameter IDLE=3'b000;
parameter CFG0=3'b001;
parameter CFG1=3'b010;
parameter TRANS0=3'b011;
parameter TRANS1=3'b100;

always@(posedge clk or negedge rst_n)begin
	if(!rst_n)
	state_c<=IDLE;
	else
	state_c<=state_n;
end

always@(*)begin
	case(state_c)
	IDLE:begin
		if((DMA_busy==0)&&(cfg_en==1)&&(DMA_op[1:0]==2'b00))
		state_n=CFG0;
		else if((DMA_busy==0)&&(cfg_en==1)&&(DMA_op[1:0]==2'b01))
		state_n=CFG1;
		else if((DMA_busy==0)&&(cfg_en==1)&&(DMA_op[1:0]==2'b10))
		state_n=TRANS0;
		else if((DMA_busy==0)&&(cfg_en==1)&&(DMA_op[1:0]==2'b10))
		state_n=TRANS1;
		else
		state_n=IDLE;
	end
	CFG0:begin
		state_n=IDLE;
	end
	CFG1:begin
		state_n=IDLE;
	end
	TRANS0:begin
		if(DMA_busy&&trans_done)
		state_n=IDLE;
		else
		state_n=TRANS0;
	end
	TRANS1:begin
		if(DMA_busy&&trans_done)
		state_n=IDLE;
		else
		state_n=TRANS1;
	end
	default:state_n=IDLE;
	endcase
end

always@(posedge clk or negedge rst_n)begin
	if(!rst_n)begin
		DMA_step<=1;
		DMA_len<=0;
		trans_done<=0;
	end
	case(state_c)
	CFG0:begin
		DMA_fin_addr<=bgn_addr;
		DMA_len<=cfg_len;
		trans_done<=0;
	end
	CFG1:begin
		DMA_step<=cfg_step;
		trans_done<=0;
	end
	TRANS0:begin
		DMA_fin_addr<=DMA_fin_addr+1;
		DMA_len<=DMA_len-1;
		trans_done<=(DMA_len=='d1);
	end
	TRANS1:begin
		DMA_fin_addr<=DMA_fin_addr+DMA_step;
		DMA_len<=DMA_len-1;
		trans_done<=(DMA_len=='d1);
	end
	endcase
end

always@(posedge clk or negedge rst_n)begin
	if(!rst_n)
		DMA_busy<=0;
	else if(DMA_busy&&cfg_en&&DMA_op[1])
		DMA_busy<=1;
	else if(trans_done)
		DMA_busy<=0;
end

endmodule
