尝试使用CubeMX做stm32开发之三:DMA配置

        参考《STM32中文参考手册_V10》,把CubeMX中有关DMA的配置搞清楚。

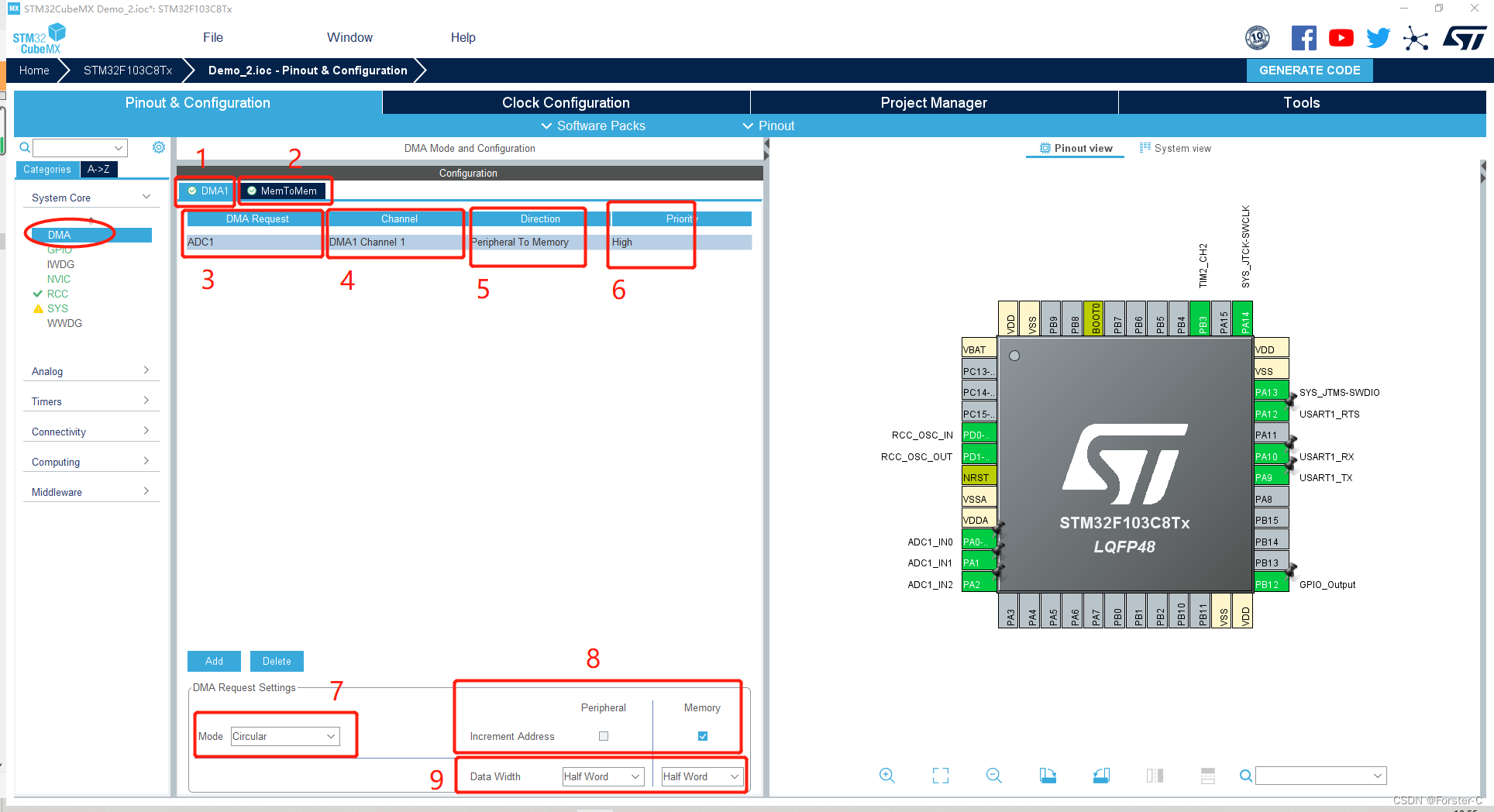

一、配置参数

1-DMA1:在外设和存储器之间进行数据传输的配置。两个DMA控制器共包含12个通道(DMA1有7个,DMA2有5个)。

2-MemToMem:DMA通道的操作也可以在没有外设请求的情况下进行,这种操作就是存储器到存储器模式。如果要使用DMA的存储器到存储器模式,在该菜单下进行配置。

3-DMA Request:DMA请求映像,这里面设置为ADC1,因为ADC采样数据需要通过DMA直接传输到内存中。

4-Channel:每个通道直接连接专用的硬件DMA请求,ADC1的默认通道为DMA1 Channel1.

5-Direction:对应DMA_CCRx中的DIR位,设置数据传输方向为外设到存储器(Peripheral To Memory)或者存储器到外设(Memory To Peripheral),这里配置为前者。

6-Priority:通道优先级配置,对应DMA_CCRx中的PL[1:0]位,有4个等级(00-低 Low;01-中 Medium;10-高 High;
