学习海康VisionMaster之点线测量

一：进一步学习了

       今天学习下VisionMaster中的点线测量：核心就是测量顶点与直线的距离

     1：什么是点圆测量？

       工业自动化中很常见的应用尺寸测量，需要量测一个零件的外形尺寸，其中一项如果是需要测量某个顶点到圆心的距离，就会用到这个模块了

    2：应用场景

        （1）：精密零部件尺寸检测：

检测机械加工件（如轴类、孔类、齿轮等）的直径、圆心距、直线度、圆度等几何参数。

测量PCB板上的焊盘、钻孔的圆心位置、孔径是否符合标准

       （2）：电子元件组装定位：

手机/平板屏幕贴合时，通过检测边缘直线或定位孔圆心，确保贴合精度。

半导体芯片引脚直线度、间距测量，避免焊接偏移

三：直接上案例

1：先导入需要测试的图片集合

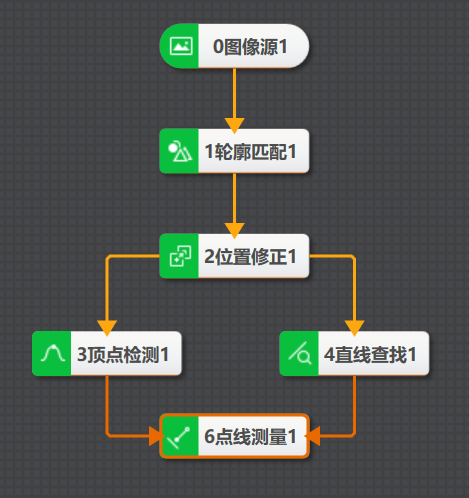

2：使用轮廓定位，把两个组件的线连起来，这里是需要设定模版匹配功能，这样图像不管怎么旋转都能准确定位图像位置，具体操作步骤可以参考前面课程

3：拖入位置修正功能：这个非常重要，这里也不提了，可以参考上一篇笔记

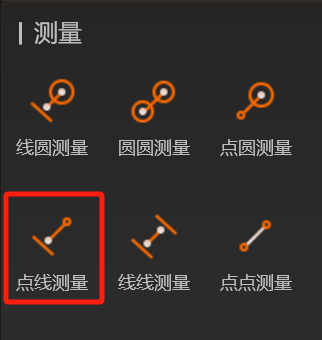

4：拖入点线测量模块

5：双击组件，开始设定参数：这里有两种方式

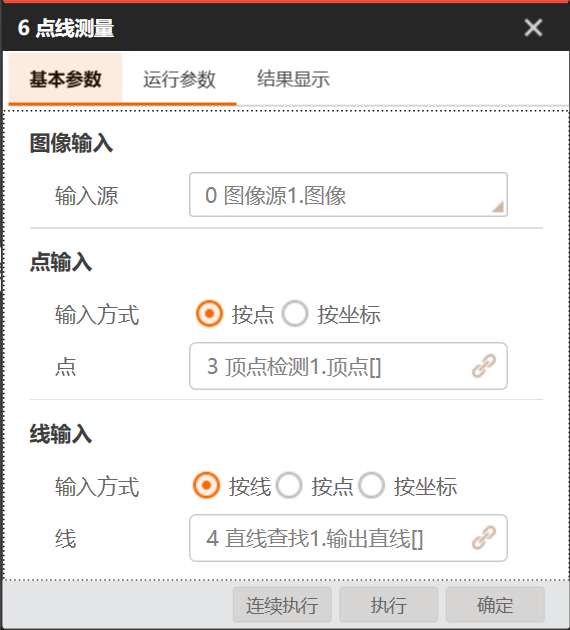

（1）：从前置模块将点和线的参数引入即可，第一个是顶点后面一个直线

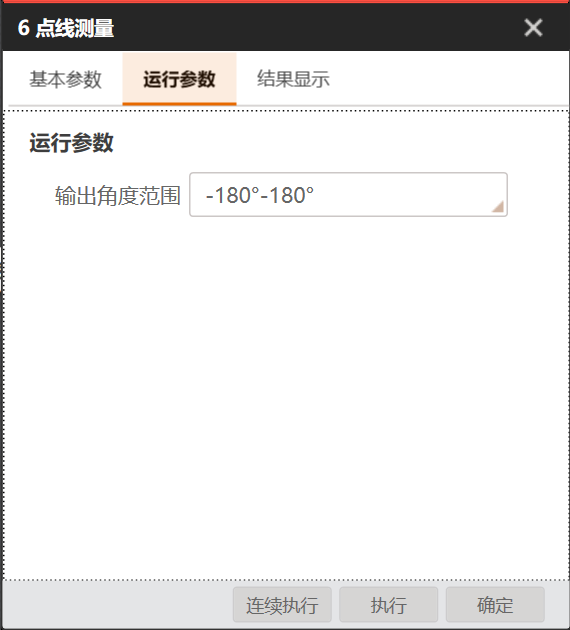

（2）：运行参数设定：只有一个输出角度判定，可以根据当前两个点连接成的直线判定角度范围

            这个模块设定比较简单，主要是前置模块的设定，可以参考之前顶点检测和直线查找的案例

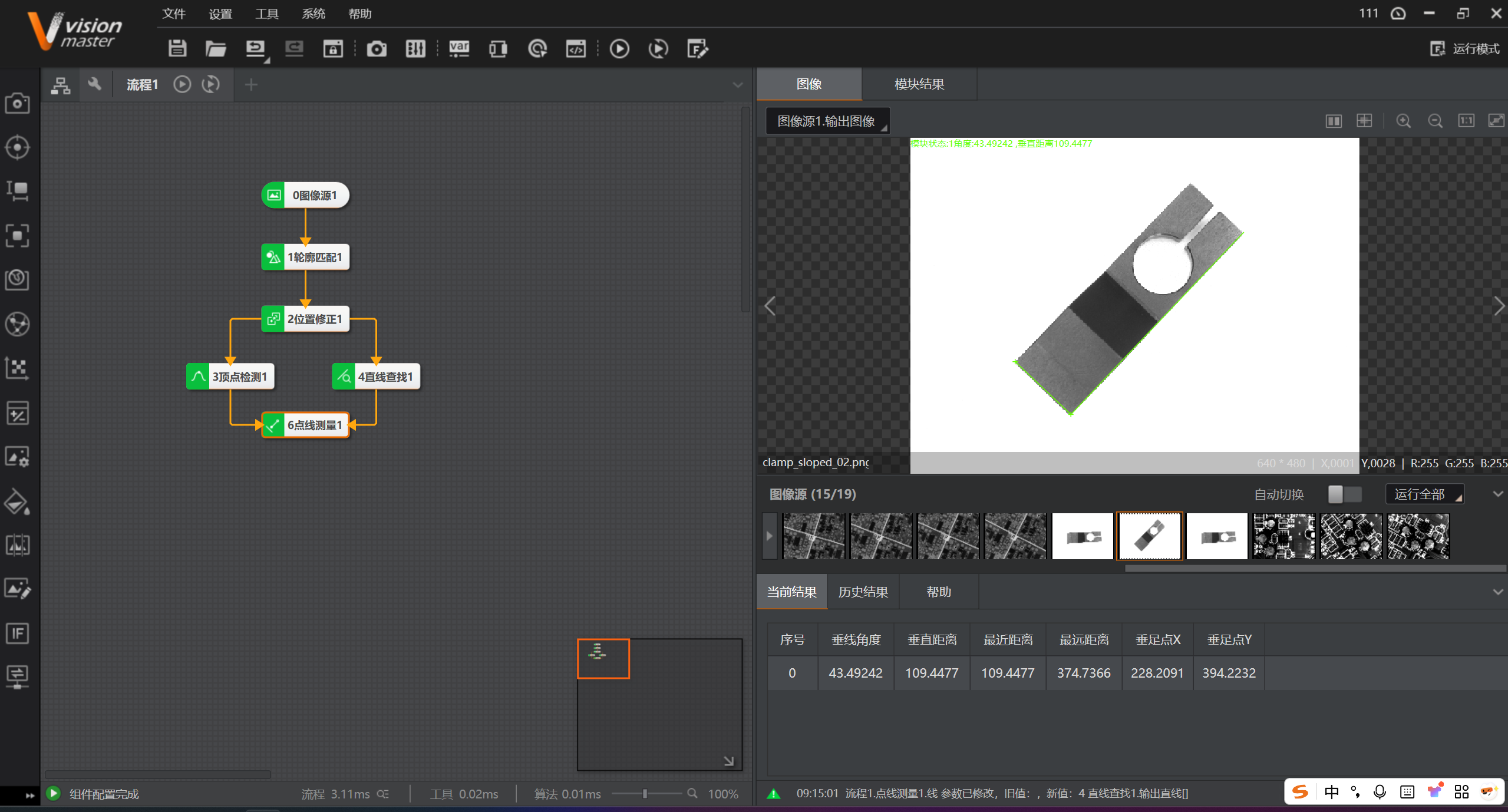

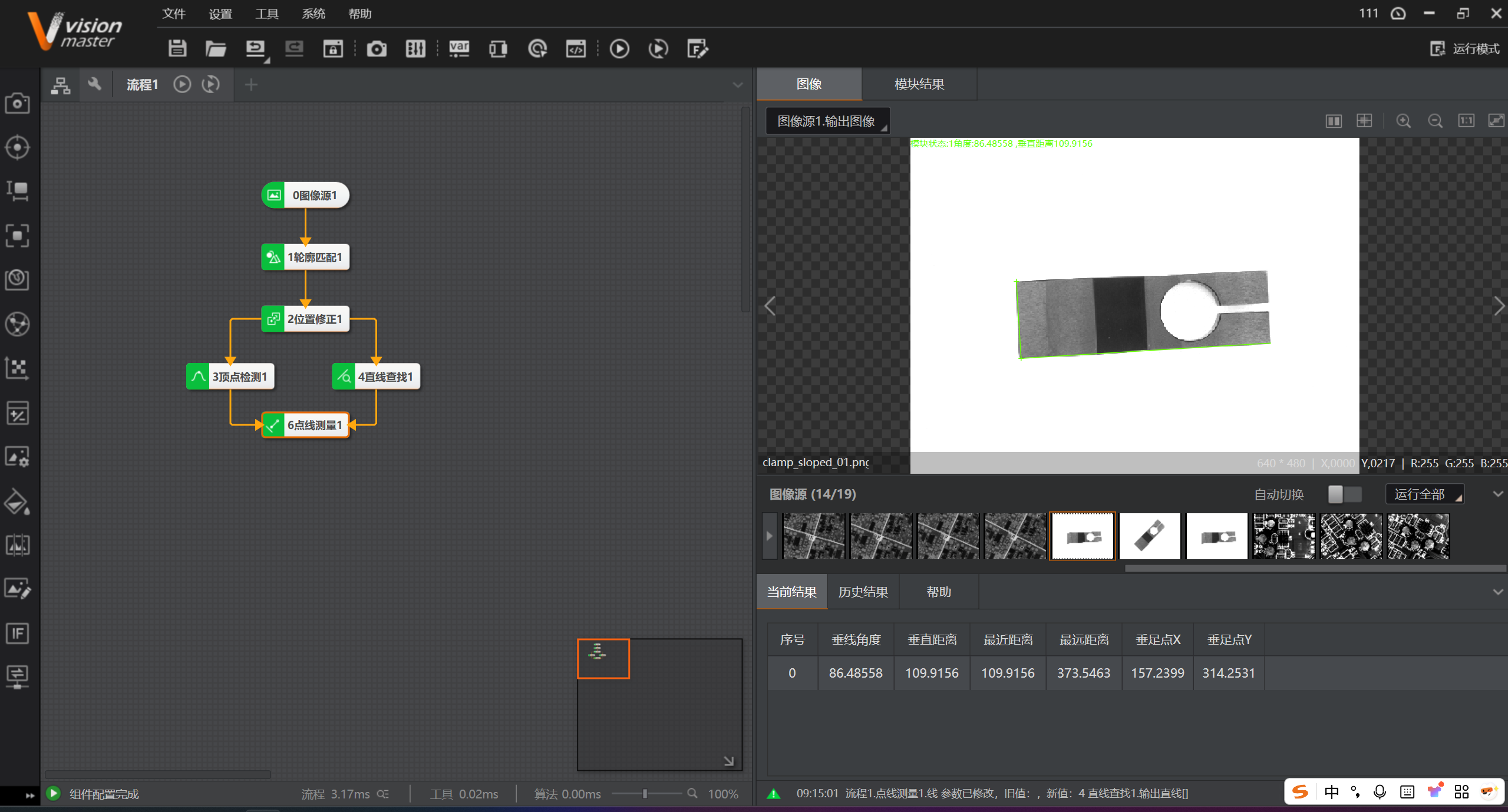

四：实测：上述设定好参数，开始实际测量看看效果
