微电子领域技术概述（一）键合技术

微电子领域技术概述（一）键合技术

键合技术是一种将两个或多个材料表面紧密连接在一起的方法，广泛应用于半导体制造、微电子封装、光学器件以及医疗器械等领域。键合技术的关键在于创建一个坚固且可靠的连接界面，以确保连接后的整体性能和稳定性。以下是几种常见的键合技术：

1. 直接键合（Direct Bonding）： 直接键合是一种通过物理接触将两个清洁、平整的表面连接在一起的方法。这种键合依赖于材料表面的微观机械力，如范德华力，以及可能的化学键合。直接键合通常用于硅晶片或其他半导体材料的键合，要求极高的表面平整度和清洁度。
2. 阳极键合（Anodic Bonding）： 阳极键合是一种利用电场辅助的键合技术，主要用于玻璃和某些陶瓷材料。在这个过程中，两个待键合的表面被放置在适当的电场中，通过施加高电压产生电场，使得表面间的离子重新排列并形成共价键，从而实现键合。
3. 共晶键合（Eutectic Bonding）： 共晶键合涉及使用低熔点的合金作为中间层，如金-锡（Au-Sn）合金。当合金被加热到其共熔点时，液态金属填充两个材料表面的微观凹陷，冷却后形成固态金属键，实现坚固的连接。
4. 聚合物粘合剂键合（Polymer Adhesive Bonding）： 这种键合技术使用聚合物粘合剂作为中间层，将两个材料表面粘合在一起。聚合物粘合剂可以是热固化的，也可以是光固化的，具有较好的柔韧性和适应性，适用于多种不同材料的键合。
5. 热压缩键合（Thermal Compression Bonding）： 热压缩键合是一种通过加热和施加压力来实现键合的方法。这种方法适用于金属和某些塑料材料，通过热和压力的作用，材料表面发生塑性变形，从而实现紧密的连接。
6. 胶键合（Adhesive Bonding）： 胶键合使用特定的粘合剂（如环氧树脂、聚氨酯等）来连接两个表面。这种方法的优点是可以容忍一定程度的表面不平整，并且粘合剂的种类多样，可以根据具体应用选择不同的性能。
   每种键合技术都有其独特的优势和局限性，选择合适的键合技术需要考虑材料的特性、所需的键合强度、温度和化学稳定性、以及成本等因素。在实际应用中，可能还会结合多种键合技术，以达到最佳的连接效果。

以其中两种为例展开探讨：
直接范德华键合
直接范德华键合是一种利用材料表面之间的范德华力来实现键合的技术。范德华力是一种普遍存在于所有分子之间的弱相互作用力，它源于分子或原子中电子云的瞬时偏极性引起的相互吸引。在直接范德华键合中，这种力使得两个表面在接触时能够自发地紧密结合在一起。
这种键合技术通常应用于半导体工业中，特别是在晶圆键合过程中。晶圆键合是一种将两个或多个晶片（Wafer）紧密连接在一起的工艺，广泛应用于微电子和光电子器件的制造，尤其是在集成电路、传感器、MEMS（微电机系统）等领域。
直接范德华键合的过程通常包括以下步骤：

1. 表面准备：首先要确保待键合的两个晶片表面都非常干净、平整，并且没有损伤。这通常通过化学或物理方法进行表面清洗和平整化处理来实现。
2. 表面活化：在某些情况下，可能需要对晶片表面进行活化处理，以增加表面的活性，从而提高键合的效率和质量。

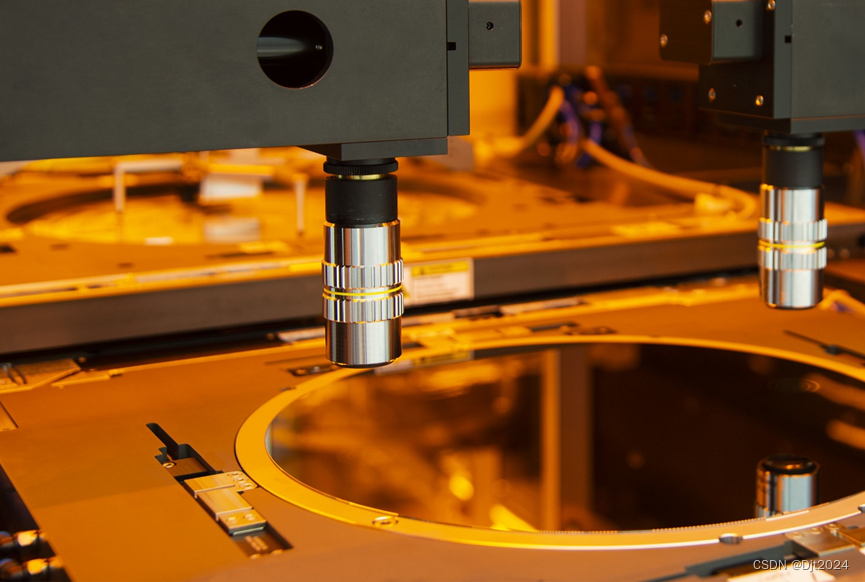

3. 晶片对准：将两个晶片精确对准，确保它们的表面完全接触。这一步骤对于实现高质量的键合至关重要。
4. 施加压力：在晶片接触的界面施加适当的压力，以促进范德华力的作用，使两个晶片紧密结合。
5. 热处理：在一定的温度下对晶片进行热处理，以增强键合界面的强度和稳定性。热处理的温度和时间取决于所用材料的特性和所需的键合强度。
   直接范德华键合的优点包括：
   • 无需使用粘合剂或其他中间层，避免了潜在的化学污染和界面缺陷。
   • 可以实现非常紧密的接触，有助于提高器件的性能和可靠性。
   • 适用于多种材料的键合，包括硅、玻璃、金属等。
   然而，直接范德华键合也有其局限性，例如键合强度可能受到表面粗糙度、晶片平整度和材料特性的影响。此外，键合过程可能需要精确的控制和优化，以确保高质量的键合结果。

使用聚合物粘合剂中间层键合
使用聚合物粘合剂中间层是一种常见的晶圆键合技术，它涉及在两个待键合的晶片表面之间引入一层聚合物材料，通过这种聚合物层来实现晶片间的粘接。这种方法特别适用于那些直接键合困难或者需要额外的机械强度和热稳定性的应用。
聚合物粘合剂中间层的键合过程通常包括以下几个步骤：

1. 表面准备：首先要确保待键合的晶片表面干净无污染，通常需要通过化学清洗或者等离子体处理来去除表面的有机物和氧化层。
2. 粘合剂涂覆：将选定的聚合物粘合剂均匀涂覆在其中一个晶片的表面上。聚合物粘合剂可以是光敏型的，也可以是非光敏型的，根据具体的应用需求和工艺流程来选择。
3. 对准与贴合：将涂有粘合剂的晶片与另一个晶片精确对准，然后贴合在一起。对准精度对于最终键合质量非常关键。
4. 固化粘合剂：通过热处理、紫外光照射或其他适当的方法来固化聚合物粘合剂。固化过程中，聚合物层会发生化学交联，形成稳定的三维网络结构，从而将两个晶片牢固地粘合在一起。
5. 后处理：根据需要，可能会进行额外的热处理或化学处理，以进一步提高键合界面的强度和稳定性。
   使用聚合物粘合剂中间层的优点包括：
   • 能够容忍一定程度的表面粗糙度和不平度，因为粘合剂可以填充表面的微观凹陷，减少界面空隙。
   • 可以在较宽的温度和压力范围内工作，适应不同的工艺条件。
   • 聚合物粘合剂可以提供额外的机械强度，有助于保护晶片免受后续工艺步骤中可能产生的应力影响。
   • 适用于多种不同的材料组合，包括硅、玻璃、金属和塑料等。
   然而，这种方法也有一些局限性，例如聚合物粘合剂可能会限制晶片间的热传导性能，或者在某些情况下可能会影响电学性能。此外，粘合剂的固化和去除过程可能需要精确控制，以避免对晶片造成损伤。因此，在设计和实施聚合物粘合剂中间层的键合工艺时，需要综合考虑这些因素，以确保达到最佳的键合效果。

键合技术意义
键合技术在现代工业和科研领域具有重要的意义，它对于微电子、光电子、材料科学和医疗器械等行业的发展起到了关键作用。键合技术的几个主要意义：

1. 微电子封装： 在半导体器件的制造过程中，键合技术是实现晶圆级封装的重要手段。通过键合，可以将芯片与基板、芯片与芯片或者不同材料的组件紧密连接起来，确保电子器件的可靠性和性能。
2. 增强机械稳定性： 键合技术能够提供坚固的连接，增强结构的机械稳定性。例如，在制造MEMS（微电机系统）器件时，键合可以用来固定脆弱的微型结构，防止在操作过程中发生损坏。
3. 提高器件性能： 通过键合技术，可以实现不同材料的组合，从而优化器件的性能。例如，将高导热材料与热敏感元件键合，可以提高器件的热管理能力。
4. 多材料集成： 键合技术使得不同热膨胀系数、不同硬度和不同电学性能的材料能够集成在一起。这对于制造多功能和高性能的复合器件至关重要。
5. 制造灵活性： 键合技术提供了一种灵活的制造方法，可以根据设计需求定制连接界面。例如，可以使用键合技术在柔性基板上制造电子器件，为可穿戴技术和柔性电子开辟了新的可能性。
6. 促进新材料研究： 键合技术的发展和应用推动了新材料的研究和开发。例如，新型的粘合剂和中间层材料的研究可以提高键合效率，降低成本，同时开拓新的应用领域。
7. 提高生产效率： 自动化的键合技术可以提高生产效率，实现大规模生产。这对于降低成本、提高产品质量和满足市场需求具有重要意义。
8. 环境友好： 某些键合技术（如直接键合）不需要使用粘合剂或其他化学添加剂，因此对环境的影响较小。这有助于推动绿色制造和可持续发展。

总之，键合技术是现代工业中不可或缺的一部分，它不仅对提高产品性能和可靠性至关重要，而且对于推动技术创新和满足不断变化的市场需求也发挥着关键作用。
