DIC高速测量系统用于复合材料抗拉变形及瞬态脆断测量

复合材料在高应变率载荷下的使用安全性，一直是航空航天、国防工业、交通运输和其他工程应用中的关键问题。复合材料在高应变率加载下的塑性或延性退化，即高应变率脆性，日益成为科研工作者关注的焦点。

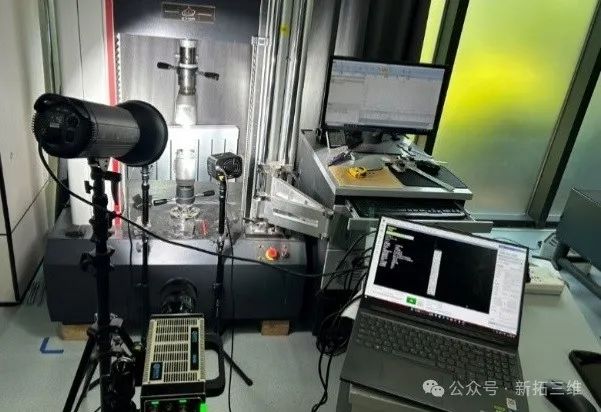

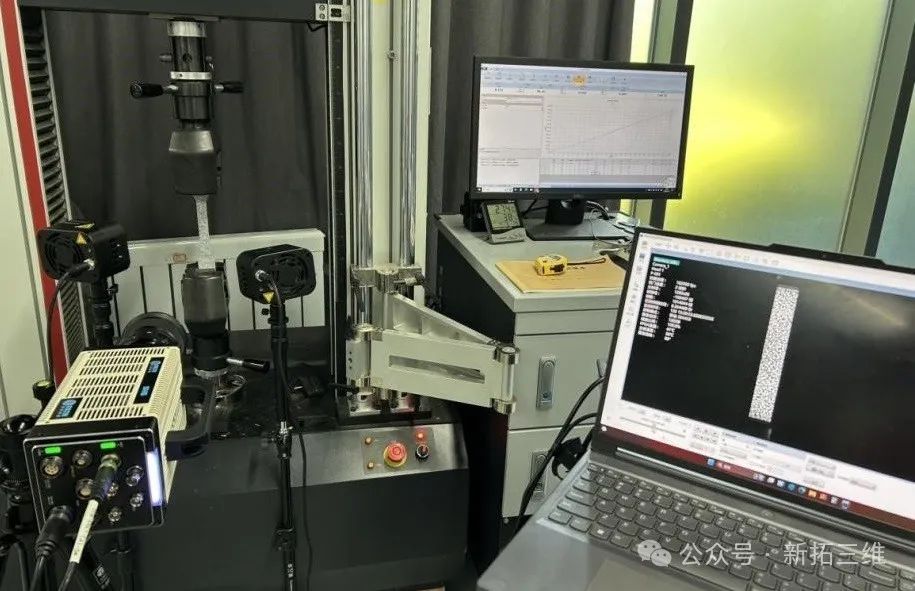

为了分析复合材料在高速拉伸过程的瞬态脆性断裂机理，使用高速摄像机对试验过程进行实时数据采集，并使用新拓三维XTDIC-SPARK三维高速测量系统测得瞬态位移场、应变场和速度场等，从而进一步分析拉伸冲击荷载下复合材料的变形瞬态脆裂破坏现象和机理。

XTDIC-SPARK三维高速测量系统，可直接控制高速摄像机采集，通过参考点和时序信息计算追踪点的位移、速度、加速度等数据。XTDIC-SPARK系统特别适合高速跟踪测量，可逐帧同步记录外部的加载或位移数据信息，实现高速或超高速等极端试验的非接触全场动态应变测量。

高速DIC瞬态脆断测试流程

1.1

试样表面喷涂散斑

为了捕获用于DIC软件算法分析的图像，需预先在复合材料试样上制作散斑图案，在获取高质量图像采集的同时，极薄的散斑不会影响复合材料的硬度和力学响应行为。
