FPGA学习笔记3.2——用Verilog实现七段管计时器

设计思路

在6个七段管上分别显示 小时（0-23或11）、分（0-59）、秒（0-59），各占2个管。外部时钟50Mhz。可以用按键来产生一个复位信号key，当按键按下立刻（异步）将时间复位成0小时、0分、0秒重新开始计时

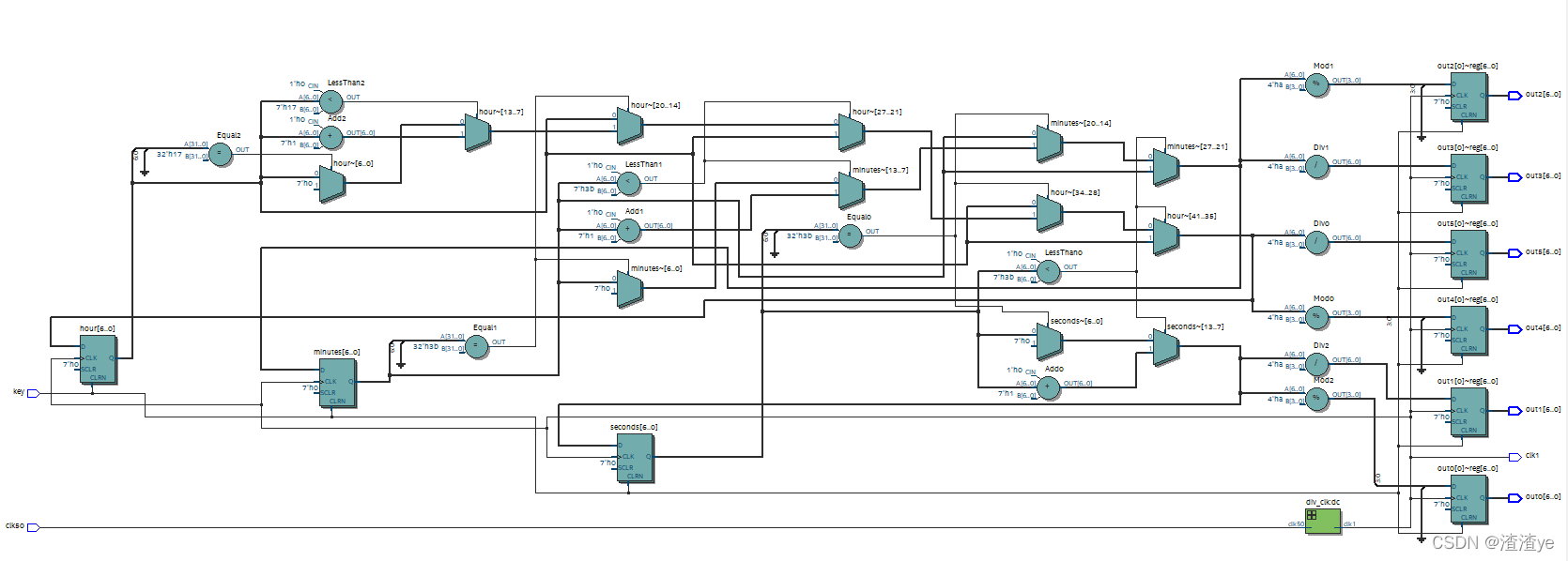

原理图

功能模块代码：

module Cllo(clk50,key,clk1,out5,out4,out3,out2,out1,out0);
    input  clk50,key;			// clk50：输入50MHz信号；key：异步复位信号
    output clk1;				// clk1：新产生的1Hz信号
    output reg [6:0] out5;		// 输出，时_十位
    output reg [6:0] out4;		// 输出，时_个位
    output reg [6:0] out3; 		// 输出，分_十位
    output reg [6:0] out2;		// 输出，分_个位
    output reg [6:0] out1;		// 输出，秒_十位
    output reg [6:0] out0;		// 输出，秒_个位
    reg [6:0] hour=0;			// 计数器_时（0-23）
    reg [6:0] minutes=0;		// 计数器_分（0-59）
    reg [6:0] seconds=0;		// 计数器_秒（0-59）

    div_clk dc(clk50,clk1);		// 模块调用，50MHz -> 1Hz

    // clk1，上升沿触发；key，异步信号，高电平有效
    always@(posedge clk1,posedge key)
        begin
            // 异步复位
            if(key)
                begin
                    hour=0;
                    minutes=0;
                    seconds=0;
                    // 直接输出，方便观察检验结果
                    // 若连接7段管，输出信号用任务 dec_out 转换即可
                    // dec_out(输入:十进制数 , 输出:7位二进制数值，对应7段管显示)
                    // 例：dec_out(hour/10,out5);
                    out5=hour/10;
    				out4=hour%10;
    				out3=minutes/10;
    				out2=minutes%10;
    				out1=seconds/10;
    				out0=seconds%10;
                end
            // 计数
            else
                begin
                    if(seconds<59)  seconds=seconds+1;
                    else
                        begin
                            if(seconds==59)
                                begin
                                    seconds=0;
                                    if(minutes<59)  minutes=minutes+1;
                                    else
                                        begin
                                            if(minutes==59)
                                                begin
                                                    minutes=0;
                                                    if(hour<23) hour=hour+1;
                                                    else
                                                        begin
                                                            if(hour==23) hour=0;
                                                        end
                                                end
                                        end
                                end
                          end
                    // 直接输出，方便观察检验结果
                    // 若连接7段管，输出信号用任务 dec_out 转换即可
                    // dec_out(输入:十进制数 , 输出:7位二进制数值，对应7段管显示)
                    // 例：dec_out(hour/10,out5);
                    out5=hour/10;
    				out4=hour%10;
    				out3=minutes/10;
    				out2=minutes%10;
    				out1=seconds/10;
    				out0=seconds%10;
                end
        end

    // 七段管十进制数显示：将十进制数转换为七段管显示所对应的电平信号
    task dec_out;
        input integer decc;					// 输入，十进制数
        output reg[6:0] outt;				// 输出，7位二进制数值
        if(decc==0) 	 outt=7'b1000000;	// 七段管显示0
        else if(decc==1) outt=7'b1111001;	// 七段管显示1
        else if(decc==2) outt=7'b0100100;	// 七段管显示2
        else if(decc==3) outt=7'b0110000;	// 七段管显示3
        else if(decc==4) outt=7'b0011001;	// 七段管显示4
        else if(decc==5) outt=7'b0010010;	// 七段管显示5
        else if(decc==6) outt=7'b0000010;	// 七段管显示6
        else if(decc==7) outt=7'b1111000;	// 七段管显示7
        else if(decc==8) outt=7'b0000000;	// 七段管显示8
        else if(decc==9) outt=7'b0011000;	// 七段管显示9
        else 			 outt=7'b1111111;	// 七段管不显示
    endtask

endmodule

// **分频电路模块 50MHz -> 1Hz**
// 50MHz = 2*10^-8 s = 20ns
// 1Hz = 1s
// 1s/20ns = 5*10^7，即1Hz信号的一个周期包含50MHz信号的5*10^7个周期
// (5*10^7)/2 = 25000000，产生1Hz信号时，每过25000000个周期翻转一次
module div_clk(clk50,clk1);
    input clk50;				// clk50：输入的50MHz信号
    output reg clk1=1;			// clk1： 产生的1Hz信号，赋初始值为1
    integer i=0;				// 50MHz频率下，周期计数器
    always@(posedge clk50) 		// clk50上升沿触发
        begin
            if(i==250)		// 每过25000000个周期
                begin
                    i=0;
                    clk1=~clk1;	// clk1翻转
                end
            else i=i+1;
        end
endmodule

测试模块代码：

// Copyright (C) 2017  Intel Corporation. All rights reserved.
// Your use of Intel Corporation's design tools, logic functions
// and other software and tools, and its AMPP partner logic
// functions, and any output files from any of the foregoing
// (including device programming or simulation files), and any
// associated documentation or information are expressly subject
// to the terms and conditions of the Intel Program License
// Subscription Agreement, the Intel Quartus Prime License Agreement,
// the Intel FPGA IP License Agreement, or other applicable license
// agreement, including, without limitation, that your use is for
// the sole purpose of programming logic devices manufactured by
// Intel and sold by Intel or its authorized distributors.  Please
// refer to the applicable agreement for further details.

// *****************************************************************************
// This file contains a Verilog test bench template that is freely editable to
// suit user's needs .Comments are provided in each section to help the user
// fill out necessary details.
// *****************************************************************************
// Generated on "04/07/2022 10:37:27"

// Verilog Test Bench template for design : Cllo
//
// Simulation tool : ModelSim-Altera (Verilog)
//

`timescale 1 ps/ 1 ps
module Cllo_vlg_tst();
// constants
// general purpose registers
reg eachvec;
// test vector input registers
reg clk50;
reg key;
// wires
wire clk1;
wire [6:0]  out0;
wire [6:0]  out1;
wire [6:0]  out2;
wire [6:0]  out3;
wire [6:0]  out4;
wire [6:0]  out5;

// assign statements (if any)
Cllo i1 (
// port map - connection between master ports and signals/registers
	.clk1(clk1),
	.clk50(clk50),
	.key(key),
	.out0(out0),
	.out1(out1),
	.out2(out2),
	.out3(out3),
	.out4(out4),
	.out5(out5)
);

// 产生时钟信号
    // 一个时钟周期为20ns
    parameter DELAY=20;
    // 半个周期翻转一次
    always #(DELAY/2) clk50=~clk50;

initial
begin
// code that executes only once
// insert code here --> begin

// --> end
clk50=0;
key=0;
$display("Running testbench");
end






always
// optional sensitivity list
// @(event1 or event2 or .... eventn)
begin
// code executes for every event on sensitivity list
// insert code here --> begin
$monitor($realtime,,,"%d %d : %d %d : %d %d",out5,out4,out3,out2,out1,out0);

@eachvec;
// --> end
end
endmodule

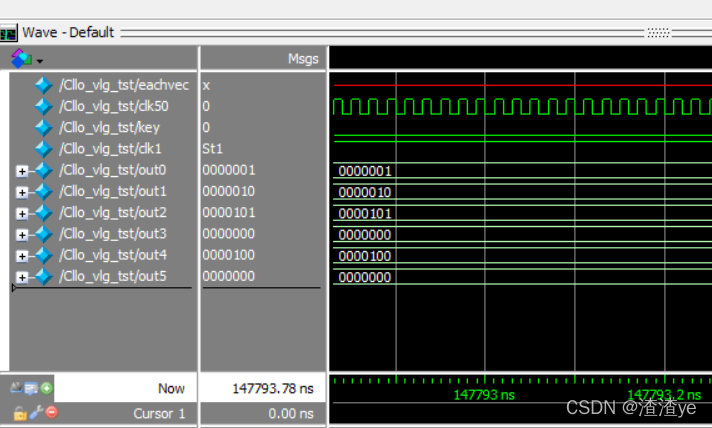

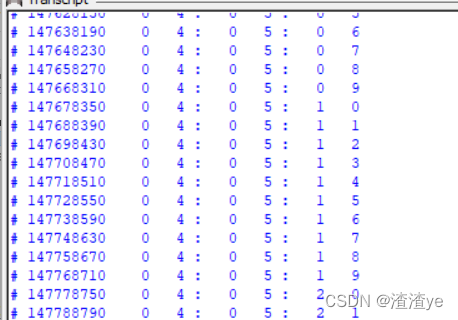

运行图：



 下午继续改进
