MOSFET 导通条件









MOSFET管是FET的一种，可以被制造为增强型或者耗尽型，P沟道或N沟道共四种类型，但实际应用的只有增强型的N沟道MOS管和增强型的P沟道MOS管。实际应用中，NMOS居多。

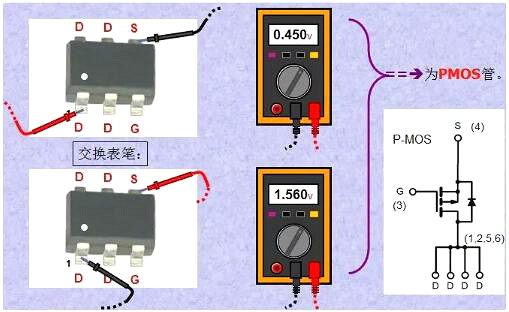

如何分辨三个极？D极单独位于一边，而G极是第4PIN。剩下的3个脚则是S极。它们的位置是相对固定的，记住这一点很有用。请注意：不论NMOS管还是PMOS管，上述PIN脚的确定方法都是一样的。

MOS管导通特性导通的意思是作为开关，相当于开关闭合。NMOS的特性：Vgs大于某一值管子就会导通，适合用于源极接地时的情况（低端驱动），只要栅极电压达到4V就可以了。PMOS的特性：Vgs小于某一值管子就会导通，适合用于源极接VCC时的情况（高端驱动）。



总结：

首先确定一点：不管是NMOS还是PMOS,只要是导通状态（NMOS导通：UG>US;PMOS导通：UG<US），电流是可双向流动的，流动方向取决于UD与US电压高低。
其次一点：一般情况下MOS管用处比较多的是“开关作用”，电路连接为：MOS管的方向为寄生二极管的负极接电压高的一方。
最后一点：MOS管还有“反向截止作用”，类似于普通二极管的作用。用MOS管的反向截止作用，与普通二极管比较来说，优点在于MOS管的导通压降小于普通二极管导通压降，即大电流流过时，MOS管不容易发热（与二极管比较）。
