mos管简介（1）

              mos管虽然也是电子开关，但是内部结构与三极管是截然不同的，它是由4个部分组成的，3个电极（g，s，d极），以及底部（衬底）：

mos管的导通条件：

Nmos：

Vg-Vs>Vth，DS之间导通：当Nmos的g极电压比s极电压大于导通电压（Vth）时，DS之间闭合;

Pmos：

Vg-Vs<Vth，DS之间导通：当Pmos的g极电压比s极电压小于导通电压（Vth）时，DS之间闭合;

        但是需要注意的是，P mos管的饱和导通电压Vth在数据手册上一般是负值，因为前面说了，一般是g极电压Vg小于s极电压Vs的时候，才可能导通，那么Vth = Vg - Vs ，那么Vth肯定就是一个负值了（所以Vth只是一个表明相对电压而已）

mos管开关电路设计方法：

注意：三极管是电流控制电流型器件，需要有Ib电流，才会有Ic电流；而mos管则是电压控制电流型器件，它是靠g，s之间的电压差决定的。但是一般实际控制时在g极上不用像三极管那样需要在b极（基极上）加限流电阻的，因为本身其材料就是绝缘的，只要s，g之间有压差就行了。

而三极管则不行，如果不加限流电阻，之前说过在b，e之间相当于是二极管，如果不加限流电阻Rb，相当于Vcc直接接到b，e上，三极管会烧坏的。

此外由于mos管是电压型控制器件，它导通时，g极不会有电流，那么这种特性适用于作一些低功耗产品；或者说低功耗芯片大部分内部也是采用mos管的结构。

        用mos管设计电路时，必须考虑两个因素：第一：寄生电容的问题；第二：寄生二极管的问题

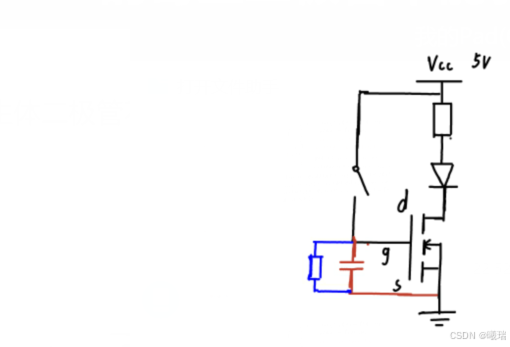

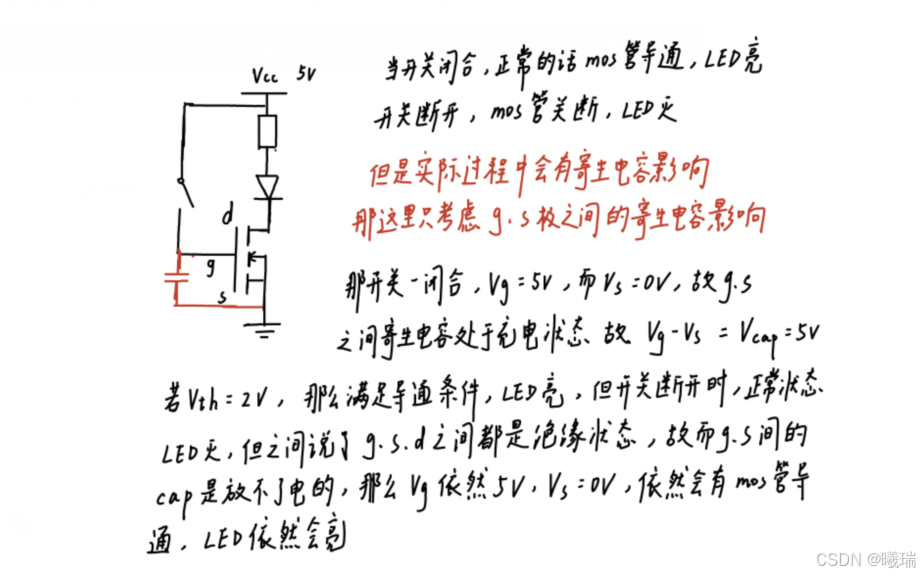

比如以下面mos管控制发光二极管电路为例讲解：

那么以下我们用仿真来验证：

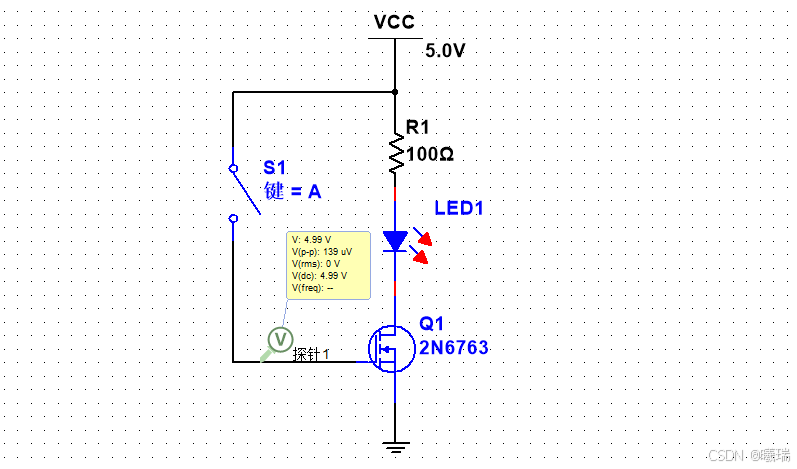

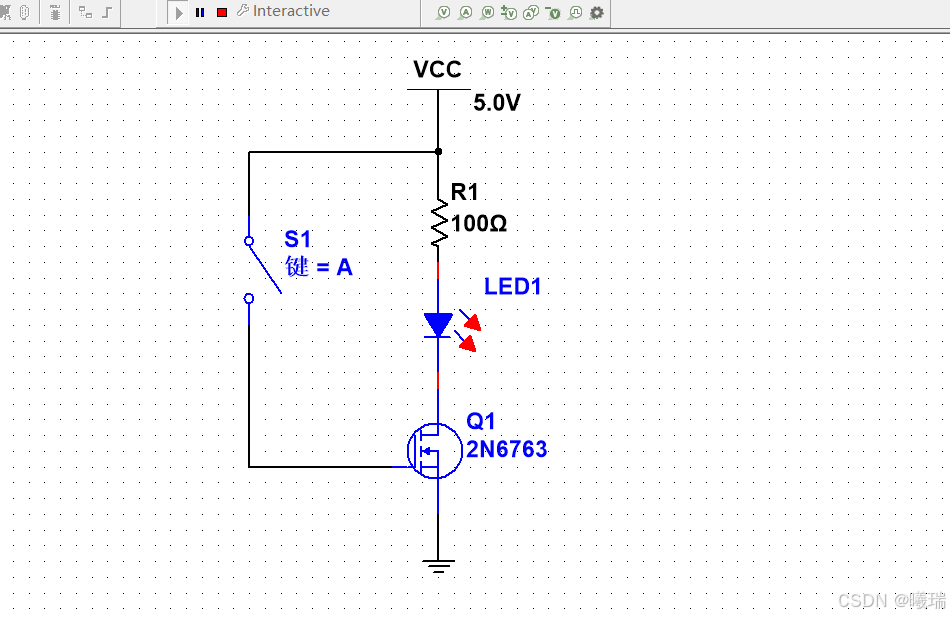

可以看到，当我开关闭合，二极管发光（箭头内部填充颜色为红色表示发光），但是当我断开后，二极管还在继续发光，没有按照理想的灭。原因就是前面分析的寄生电容的存在。

但是如果拿电压探针去测量g极电压，会发现断开刚开始Vg = 5v，慢慢的4.9v；4.8v会往下降，这是因为所有的绝缘材料，它不可能做到百分百绝缘的，只要两者之间加了电压，多多少少还是会有一定的漏电流存在。所以说它最终还是会灭，通过这个漏电流电容放电，但是会经历很长的时间。

所以说在这个问题上，三极管电子开关则会存在一定的优势。那么如何解决这个问题呢，在g，s极之间并联一个电阻，和寄生电容构成一个放电回路，问题就解决了，一般这个放电电阻阻值很大100k左右，电阻小的话，放电是会一直耗能的，那么损耗就比较大，而寄生电容一般是pf级别，对于放电时间常数t = RC而言，100k的情况下，时间常数也是微妙级别，对于人类而言是一瞬间的事。



寄生二极管对mos管的影响：

mos管的寄生体二极管不能够忽略，否则容易导致电流反灌的问题。

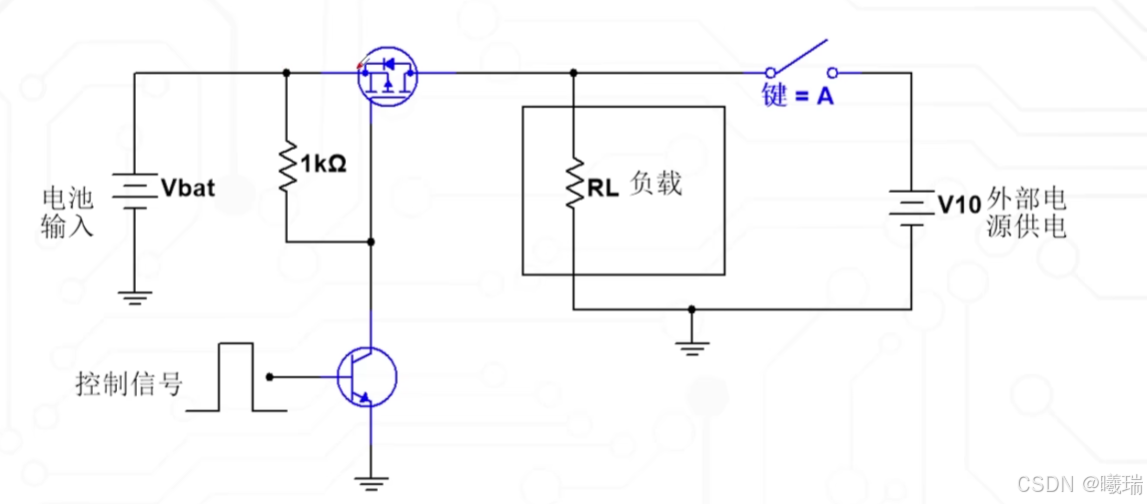

如上电路：注意N mos管而言，寄生二极管方向是S极（源极）指向D极（漏极）；而P mos管它的寄生体二极管的方向则是；以上电路以P mos管作为电子开关控制电路讲解：

假设这个P mos的Vth是3v；即Vg的电压小于Vs电压3v以上时，mos管导通，如果直流电源是6v，如果说下面的三极管没有导通，那么Vs = 6v；Vg = 6v；所以mos管不会导通，如果三极管的基极有高电平，那么三极管导通后，Vg = 0.3v（因为三极管的导通压降是0.3v左右），Vs = 6v显然Vg - Vs = -5.7v<3v;所以mos管导通，那么从而电池输入过来后就可以给后面的Rl负载供电。

但是实际情况可能负载比较复杂，不单单是电池输入来供电，可能还由外部电源来供电（也是6v举例）；那么当外部电源给负载供电时，肯定不希望电池输入还在供电，所以一般此电路的工作逻辑是，当外部电源工作时，就要求三极管不导通，从而mos管不导通，那么电池输入不供电。但是因为有寄生二极管的存在，当用了一段时间的电池电源后（它可能刚开始是6v，用了一段时间后变为5.5v或者5v），而当开始用外部电源也是6v时，会发现对于mos管的寄生体二极管它刚好是阳极6v，阴极5v（5.5v）可以导通，从而去给我们电池电源充电，所以这是不对的。下面则是仿真看看：

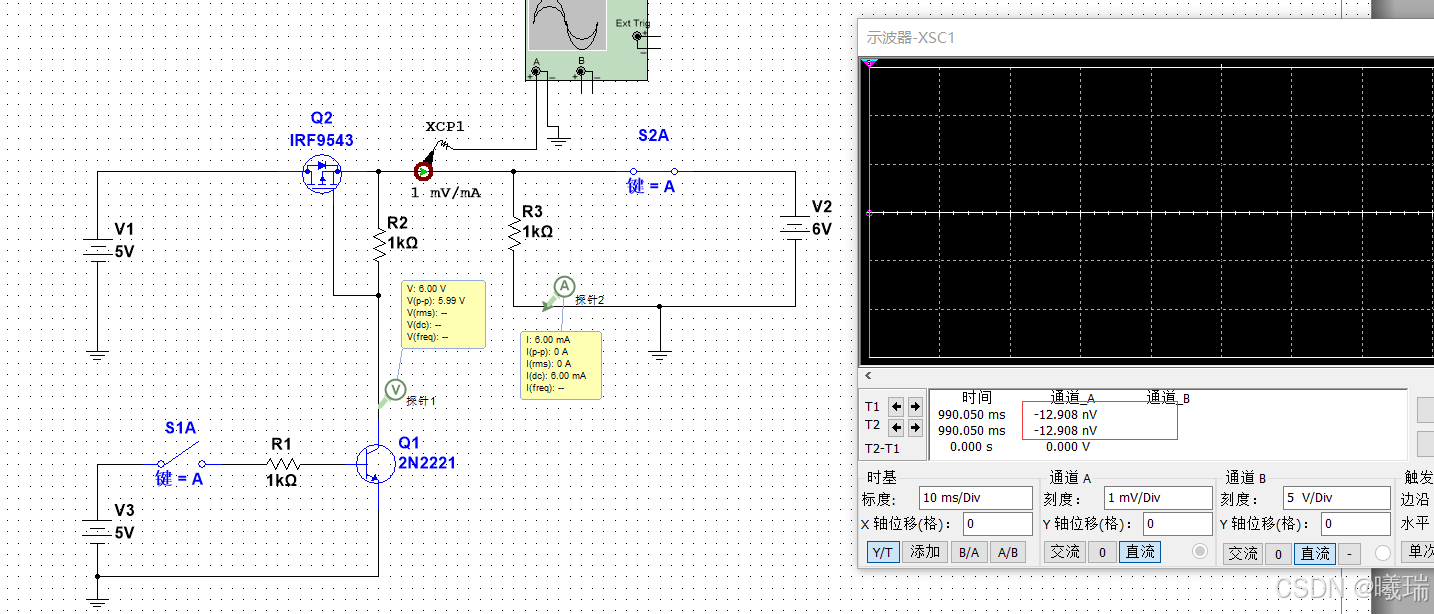

因为这里探针设置为1mv/mA，所以在mos管导通时，可以看到大概有个6mA的电流给负载供电，当电池供电一段时间后，假如电压下降为了5v了，那么此时需要用外部电源，那么先将三极管的开关断开，再闭合S2A开关。

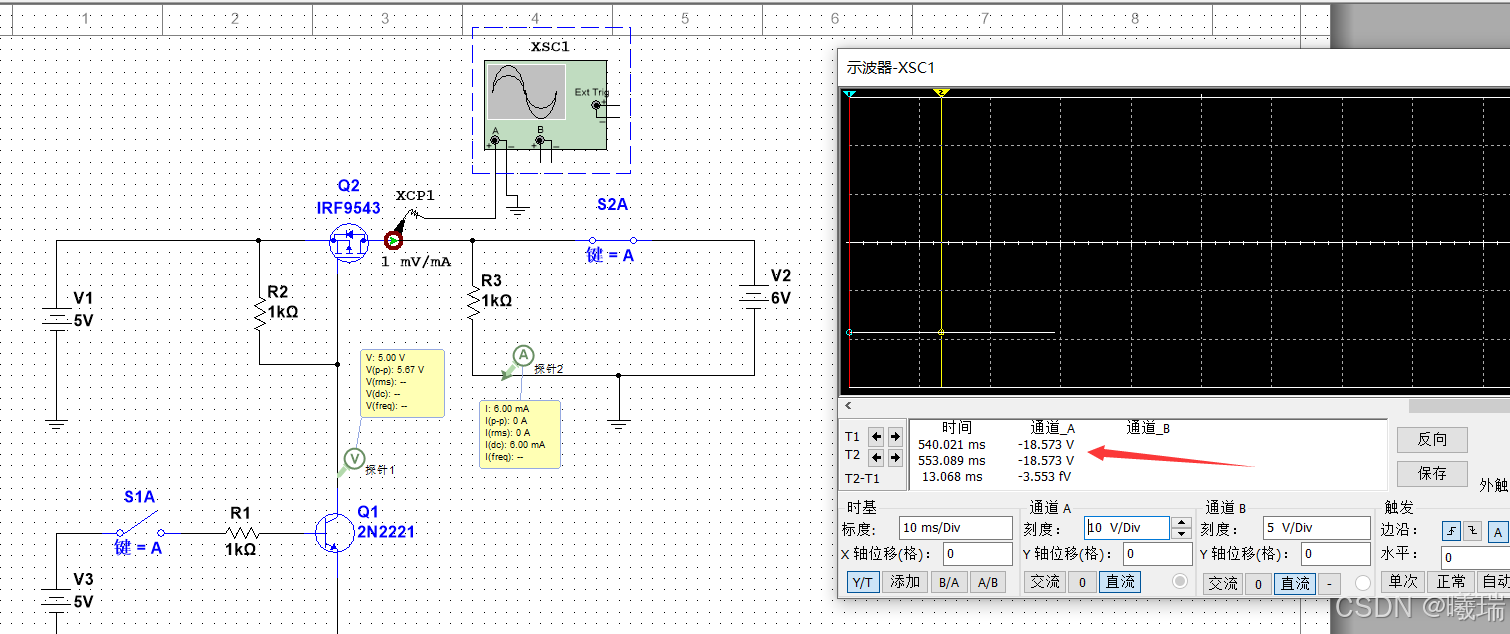

可以看到R3负载还是差不多会有一个6mA的供电，但是此时的电流探针会有一个负电流，并且特别大，这么大的电流反向通过寄生二极管给电池充电，三极管是会被烧毁的，或者电池坏掉，解决方向也很简单，直接将mos管水平调换接入电路：如下：

但是要特别特别注意：回路电阻R2必须接在g极与s极之间，现在可以看到，这个在用外部电源供电时，电流就非常小了，解决了上述问题，但是这样接要注意：这里的电池供电它就不能完全关断对外部负载R3的供电了，即使S1A和S2A开关断开，它依旧可以通过对寄生体二极管对外部的供电。（要解决这个问题，也可以多加一个mos管，但是二极管的方向是相反的）
