2.1 Cognex ViDi 概念
Cognex ViDi Suite 深度学习软件用于训练基于标记图像集的视觉优化深度神经网络 (VODNN)。经过训练的网络可以执行以下操作:
- 找到并识别图像中的特征。
- 找到并读取图像中的字符和字符串。
- 识别、定位和表征图像中的缺陷。
- 对图像分类。
Cognex ViDi Suite 工具操作分为两个阶段:
训练阶段:工具分析标记的训练图像集,训练网络。
运行时阶段:工具对输入图像进行操作并根据其训练数据生成标记。
Cognex ViDi Suite 图形用户界面 (GUI) 用于以下内容:
- 管理将包含训练集的图像。
- 快速准确地标记图像。
- 将多个 Cognex ViDi Suite 工具链接入工具链。
- 验证经过训练的工具的性能。
- 导出经过训练的网络和工具链,以便在运行时使用
2.2 CognexViDi 工具

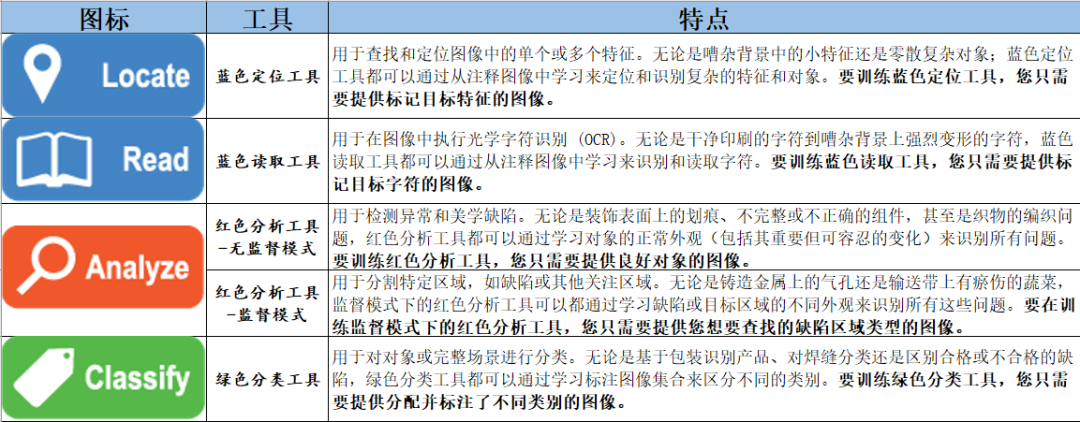

Cognex ViDi工具是一系列机器视觉工具,通过深度学习解决各种难以编程的挑战。虽然这些工具共享一个引擎,但它们在图像中寻找的内容不同。更具体地说在分析单个点、单个区域或完整图像时,每个工具都有不同的侧重点,每个工具的具体功能如下所示:

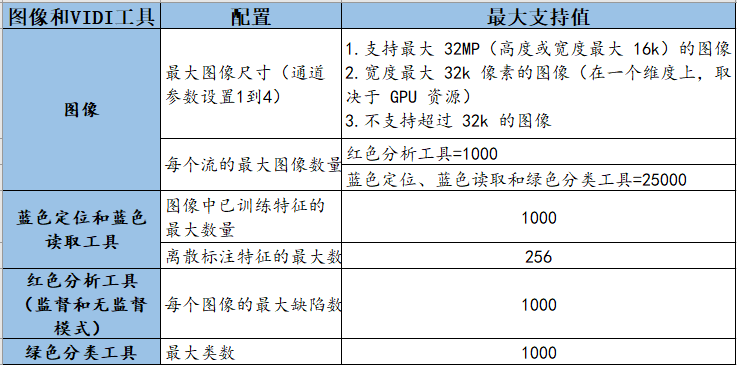

利用如下操作参数配置VIDI应用程序可以是模型效果更佳

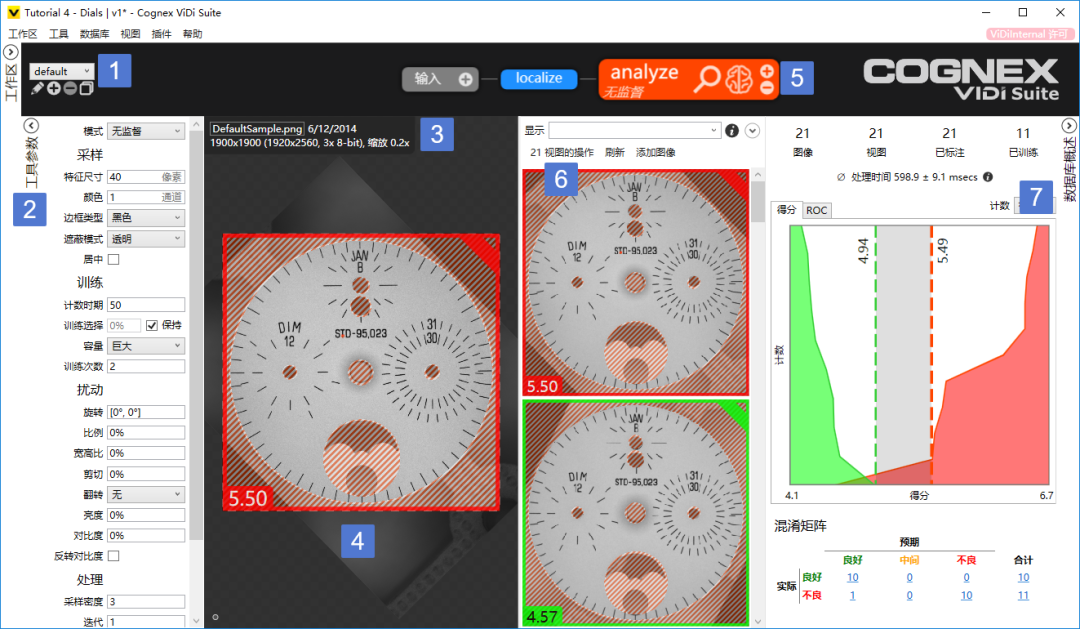

2.3 VIDI工具GUI界面

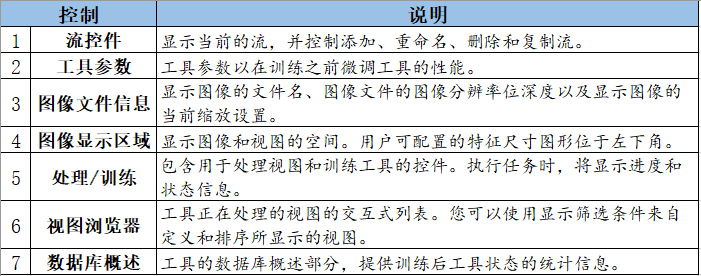

每个模块解析如下:
2.3.1关注区域(ROI)

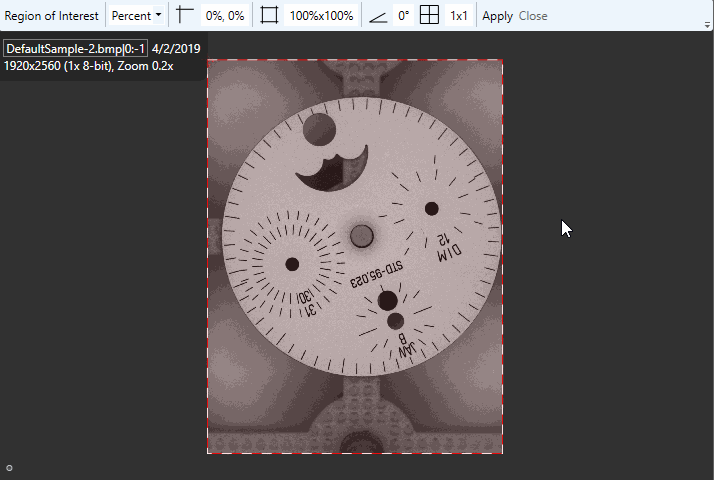

添加VIDI工具后,需要调整关注区域 (ROI) 来定义工具在其中操作的视图。您可以使用图像中的图形手柄调整ROI的大小和位置,并在图像中将其移动。
添加第一个工具时图像顶部将显示默认的“关注区域”工具栏(您可以从右键菜单选择编辑ROI 来将其打开)。

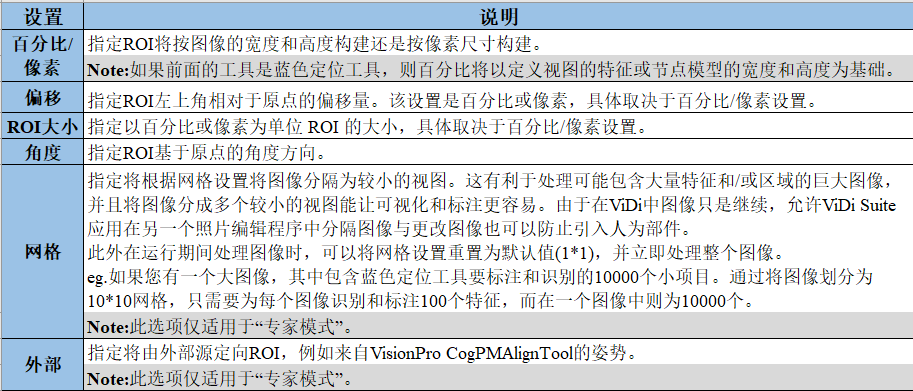

默认ROI区域工具栏:
专家模式ROI区域工具栏版本:
2.3.2遮蔽
康耐视所有的VIDI工具支持通过创建和应用遮蔽从训练中排除多余部分图像,遮蔽用于图像采样的方式由掩膜模式参数确定。
右键单击图像并从菜单中选择“编辑遮蔽”,从而启动遮蔽工具栏。将遮蔽应用于一个图像后单击“应用”按钮,训练图像中的所有图像将使用此遮蔽。按下“关闭”按钮返回构建VIDI应用的过程。

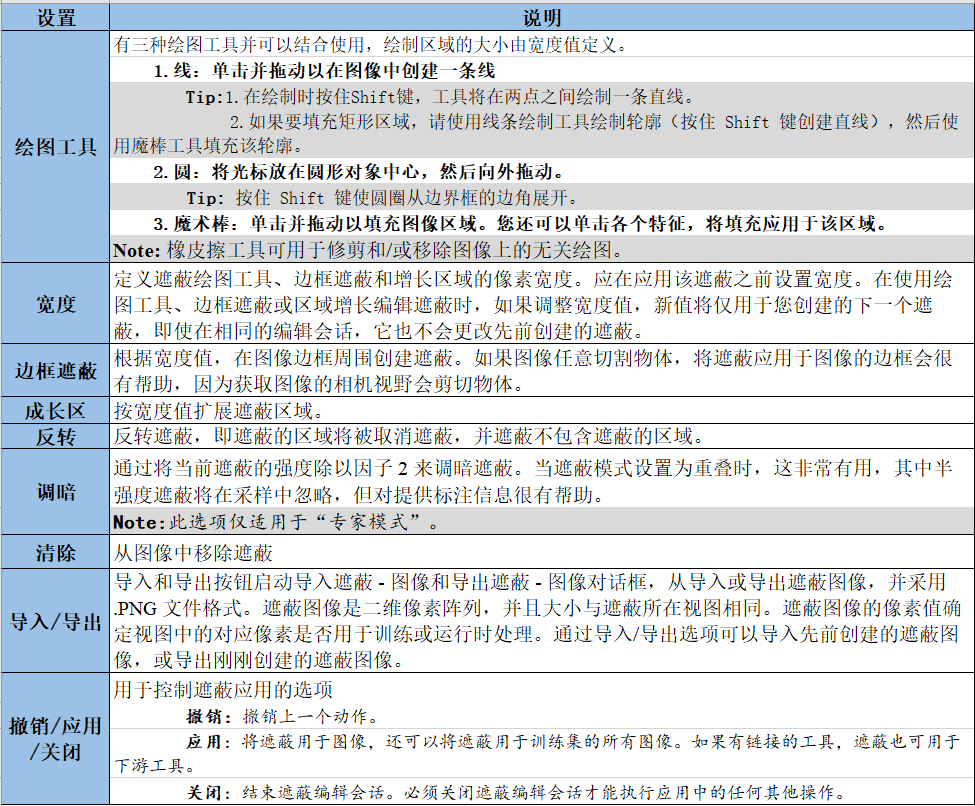

默认编辑遮蔽工具栏
专家模式编辑遮蔽工具栏版本:
2.4 VIDI工具添加
1.在工作区配置区域,按输入 + 图标即可显示可用工具。
2.单击工具图标即可添加该工具。

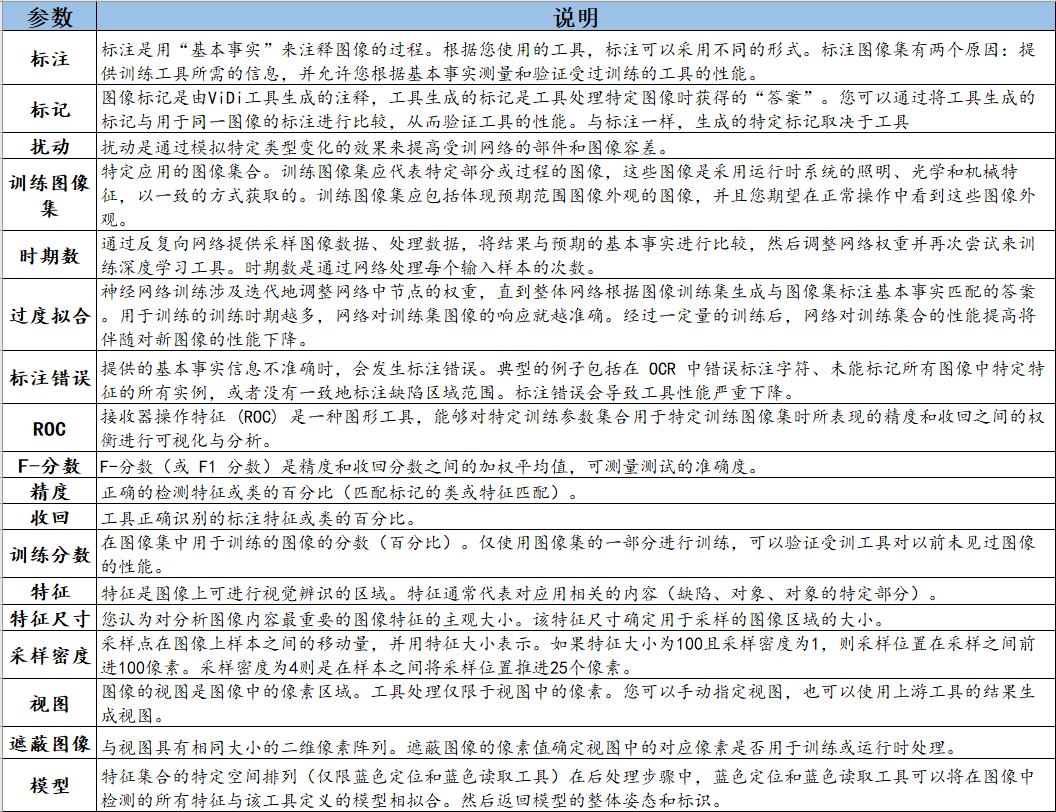

2.5 VIDI关键概念和术语
