spinalHDL 在windows环境下的安装使用方法

安装所需的环境以及软件清单

1. 电脑系统：windows11
2. vscode
   1. metals 插件
   2. verilog 插件
3. git
4. jdk-17
5.  msys2
   1. msys
   2. mingw

安装参考网址

1.         Install and setup — SpinalHDL documentation  —— spinalHDL Github 文档
2. Java Downloads | Oracle —— java jdk 17 官网

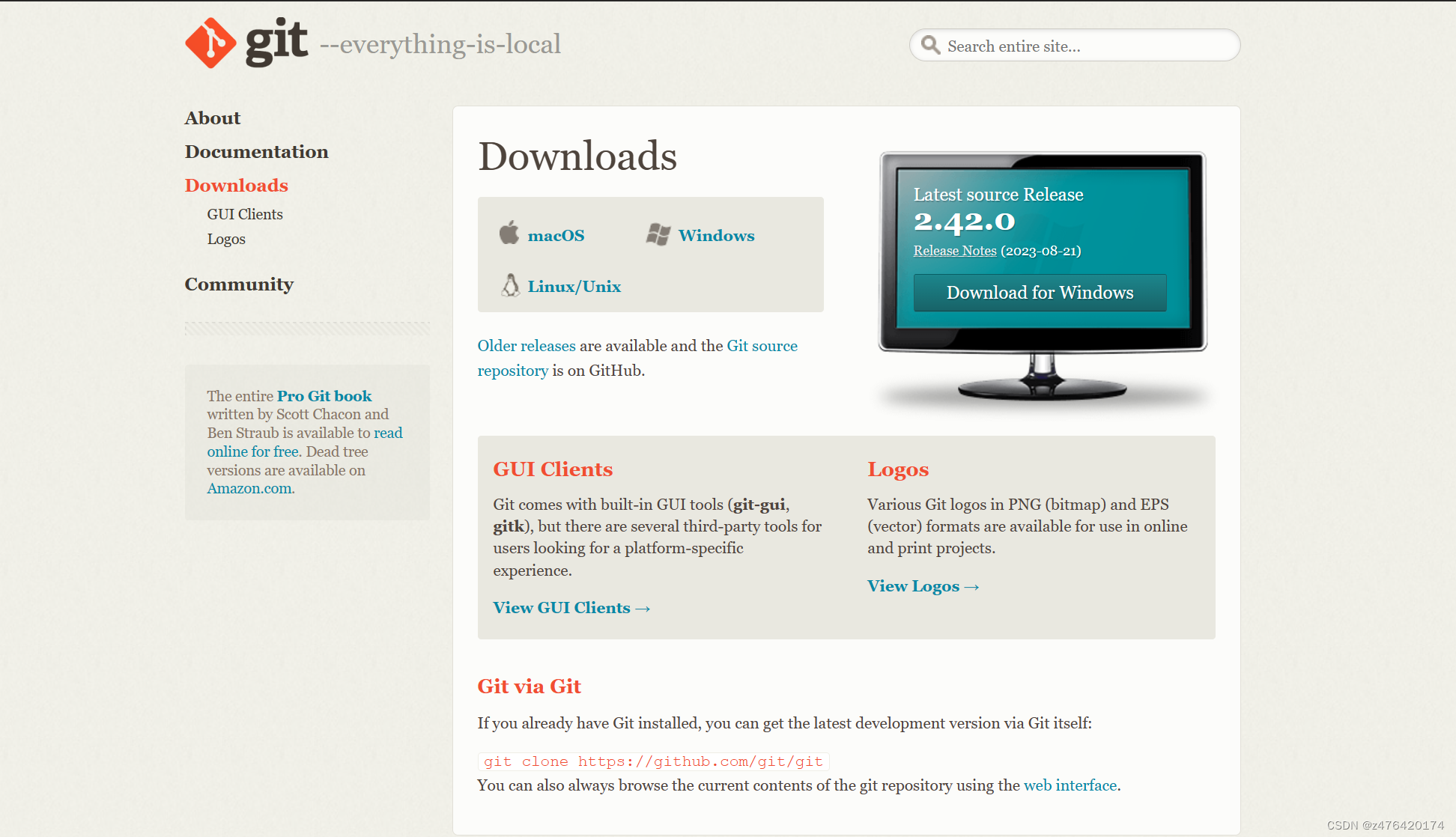

3. Git - Downloads (git-scm.com) —— Git 版本管理工具 官网

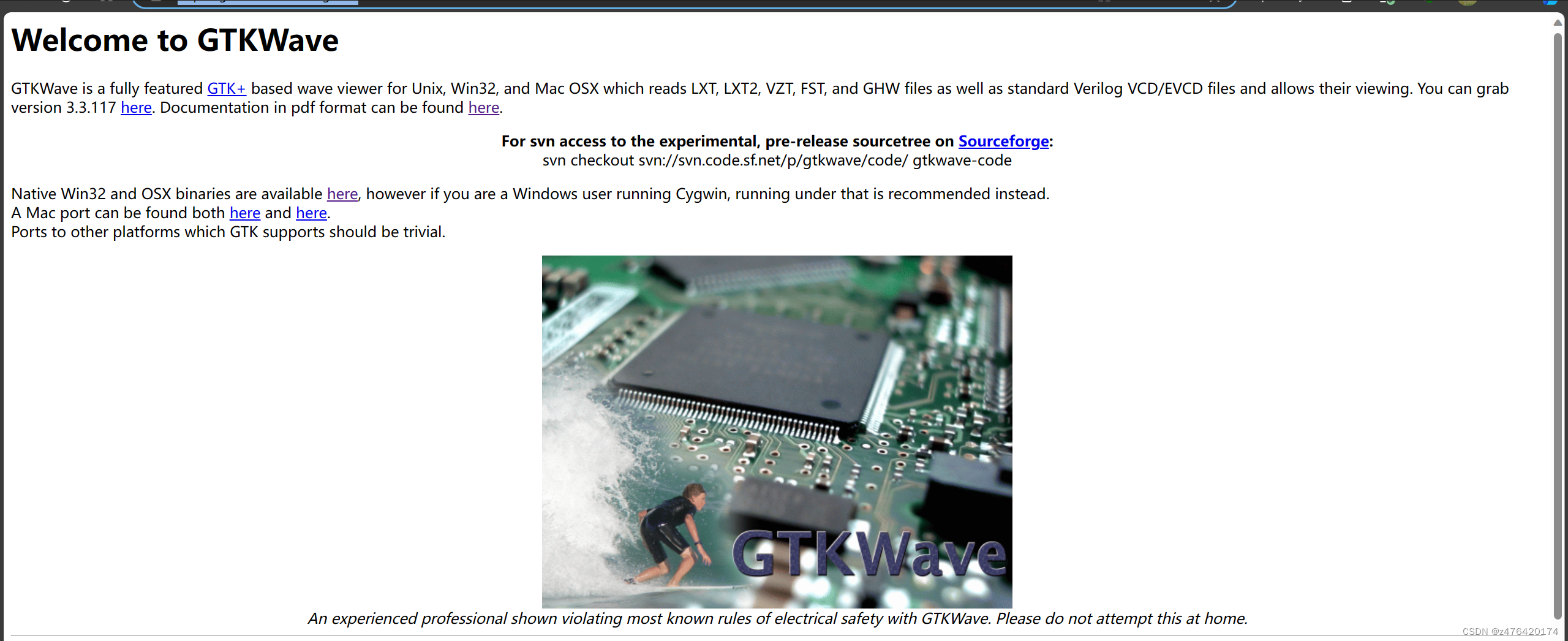

4. GTKWave (sourceforge.net) —— gtkwave 文档

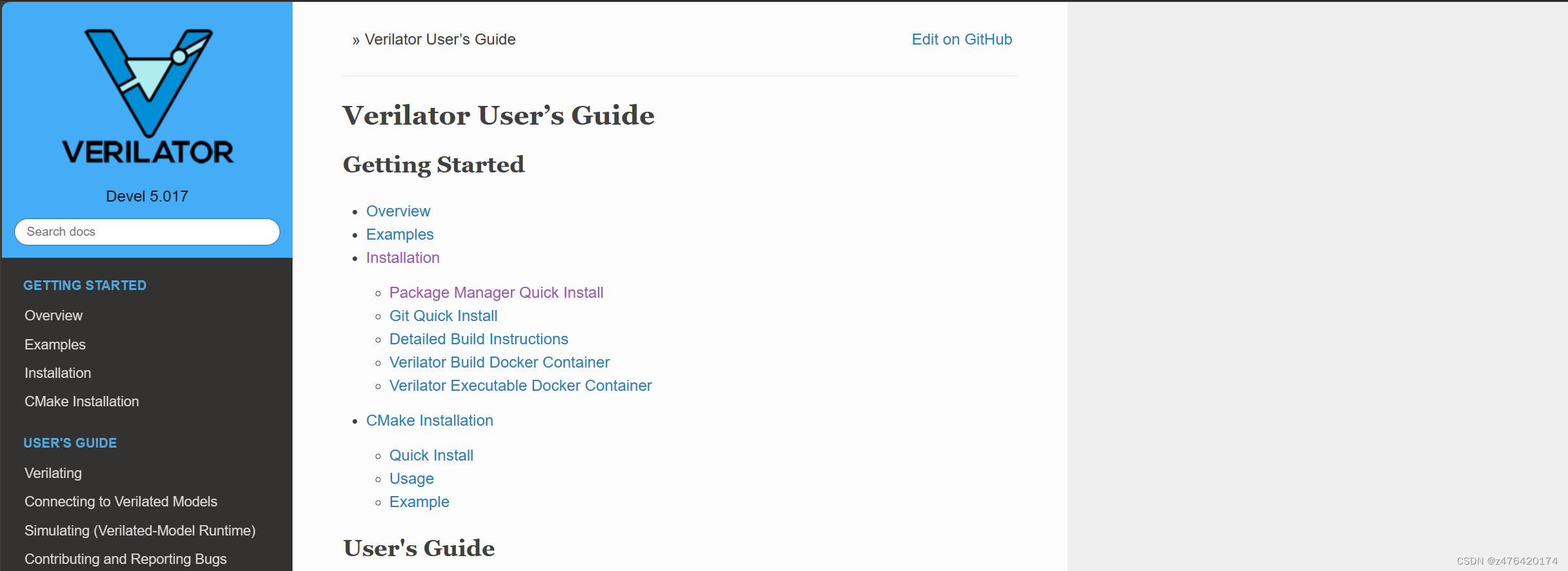

5. Verilator User’s Guide — Verilator Devel 5.017 documentation —— Verilator RTL波形仿真 验证工具

6. Visual Studio Code - Code Editing. Redefined ——vscode



安装过程：

安装spinalHDL以及其工作流(RTL生成，仿真)的依赖项

1. 安装vscode

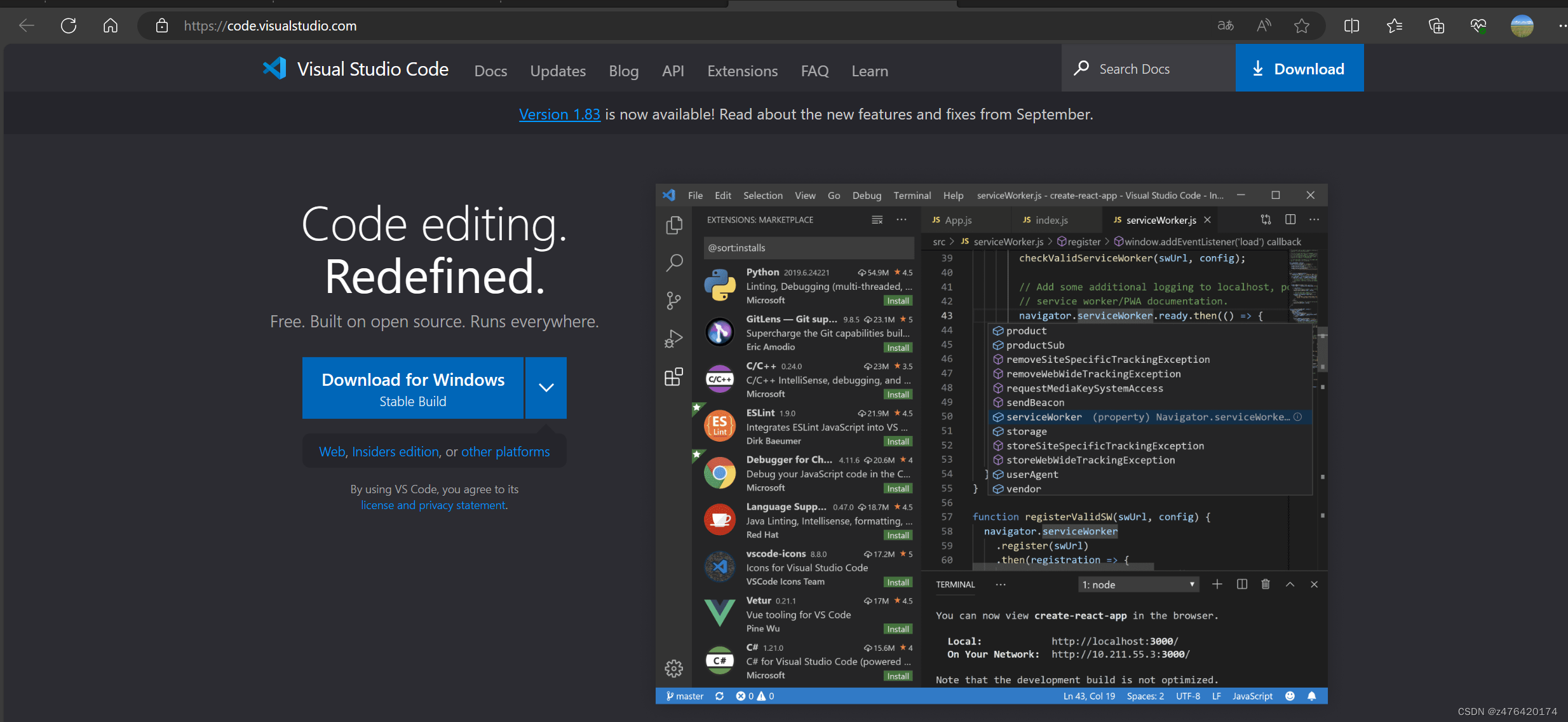

   1. 在vscode 官网下载并安装vscode

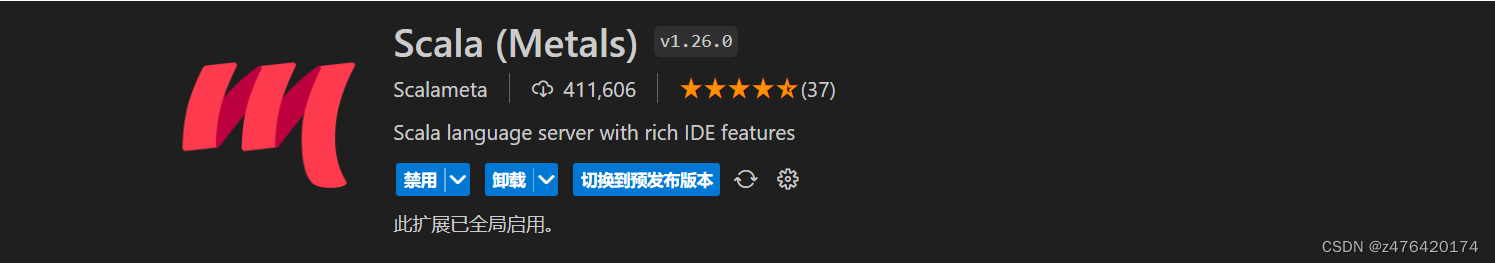

   2. 安装完成后，在vscode拓展商店安装metals
   3. 安装完成后，vscode左侧边栏会出现图标：
2. 安装GIT
   1. 在官网安装git

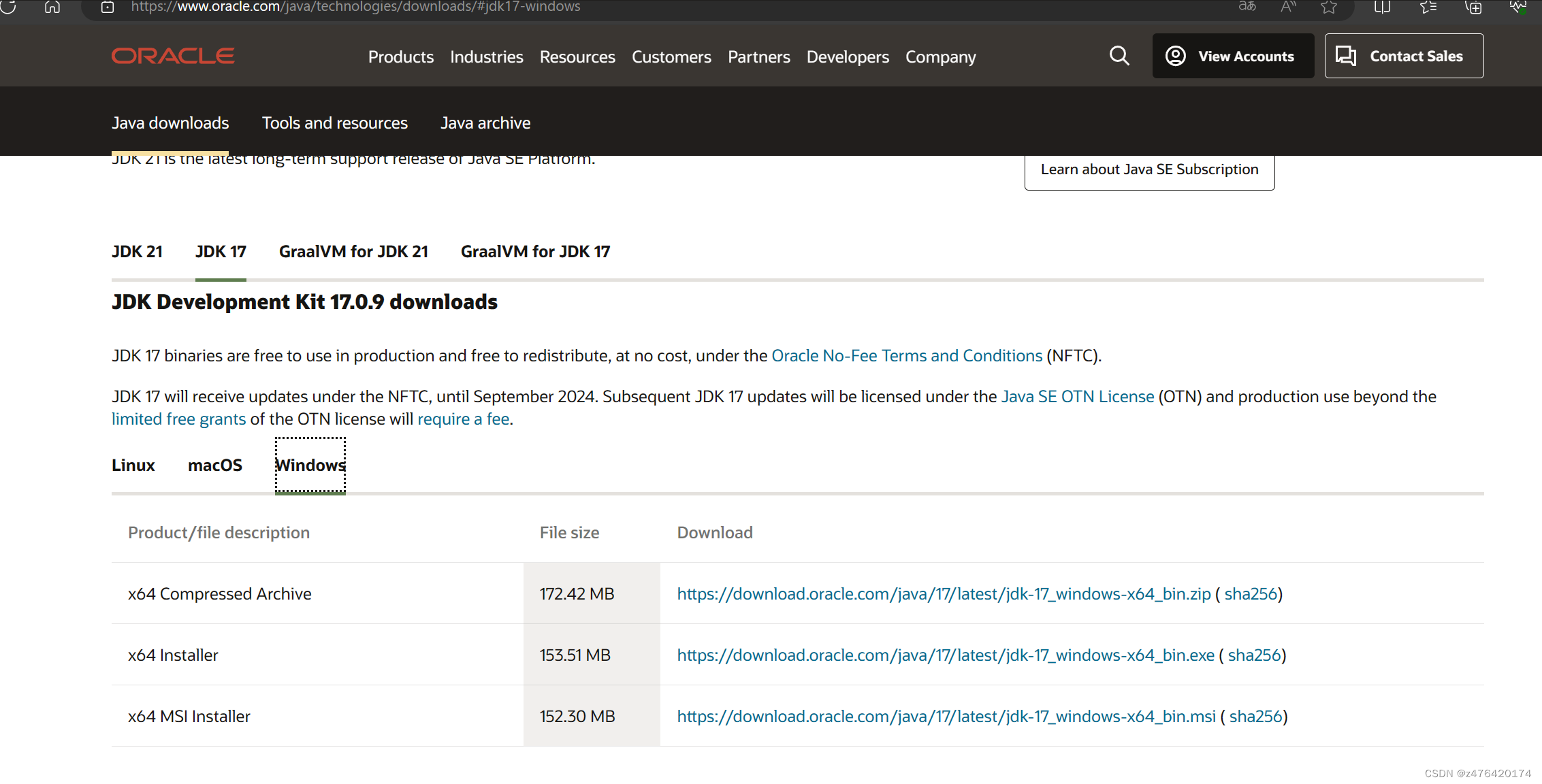

3. 安装jdk-1.7
   1. 注意添加环境变量
   2. 该环境变量会在安装时自动添加

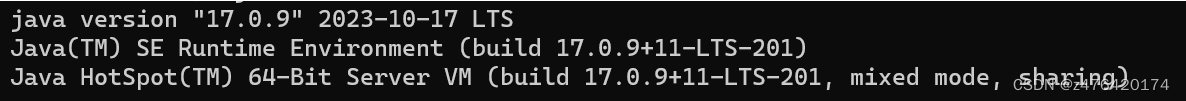

   3. 安装完成后，在windows cmd shell中输入指令 : <java -version>,出现则说明jdk安装成功
4. 安装msys2
   1. 需要加入以下环境变量：
   2. 注意，上述环境变量对verilator以及gtkwave的启动非常重要
5. 安装verilator
   1. 首先，确保spinalHDL参考文档的版本处于master分支
   2. 打开msys2 msys shell窗口，输入以下指令：

      pacman -Syuu

      # will (request) close down terminal

      # open 'MSYS2 MINGW64' from start menu

      pacman -Syuu

      pacman -S --needed base-devel mingw-w64-x86_64-toolchain mingw-w64-x86_64-iverilog mingw-w64-x86_64-ghdl-llvm git

      curl -O  https://repo.msys2.org/mingw/mingw64/mingw-w64-x86_64-verilator-4.228-1-any.pkg.tar.zst

      pacman -U mingw-w64-x86_64-verilator-4.228-1-any.pkg.tar.zst

   3. 在上述指令执行完成后，打开msys2 MINGW64 shell窗口，输入以下指令：

      export VERILATOR_ROOT=/mingw64/share/verilator/

      export PATH=/c/Program\ Files/Eclipse\ Adoptium/jdk-17.0.8.101-hotspot/bin:$PATH

      export PATH=/c/Users/User/AppData/Local/Coursier/data/bin:$PATH

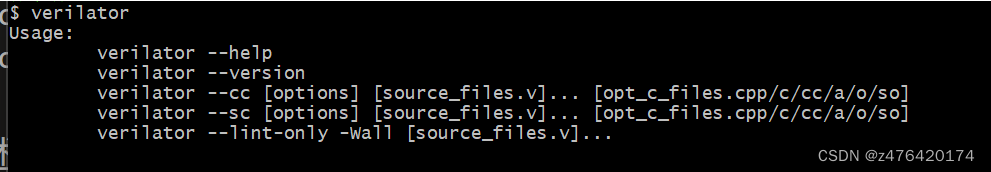

   4. 在上述指令执行完成后，打开msys2 MINGW64 shell窗口，输入指令: <verilator>,出现：则说明verilator安装成功
6. 安装gtkwave
   1. 打开msys2 msys shell窗口
   2. 输入以下命令：<pacman -S mingw-w64-x86_64-gtkwave>

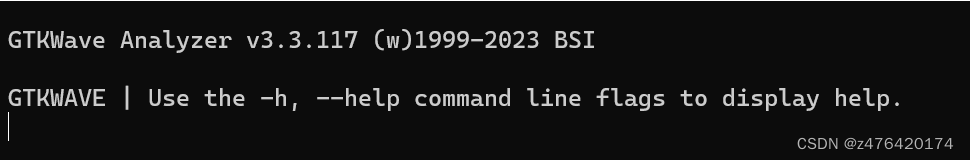

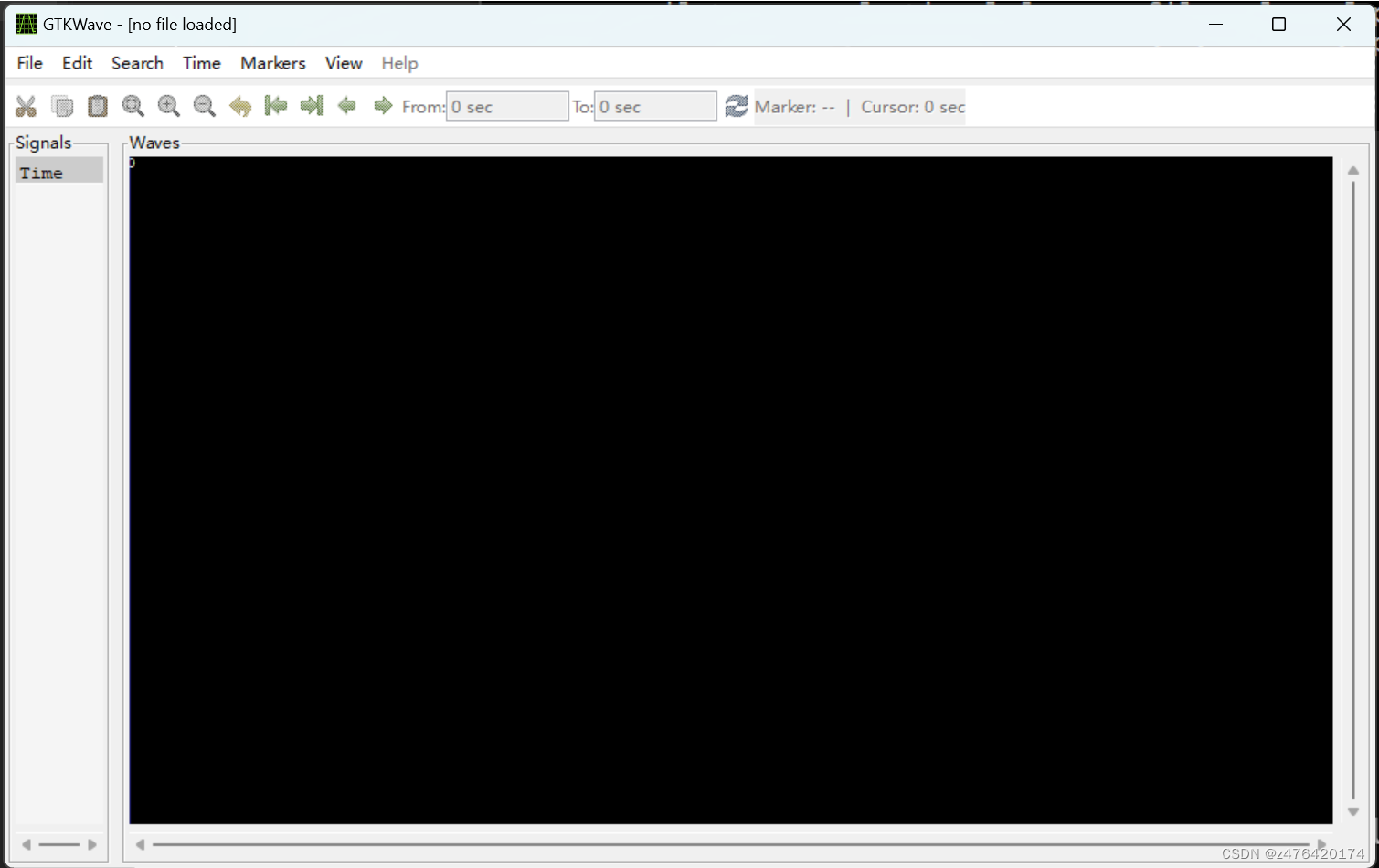

   3. 等待以上命令执行完成后，在windows shell 中输入 <gtkwave>，出现：则说明gtkwave安装成功。可以选择波形文件，加载后为：
7. 安装spinalHDL
   1. 在完成上述spinalHDL依赖项的安装后，此时我们可以通过git命令：

      git clone --depth 1 https://github.com/SpinalHDL/SpinalTemplateSbt.git MySpinalProject

      cd MySpinalProject

      rm -rf .git

      git init

      git add .

      git commit -m "Initial commit from template"

   2. 在选中的路径下载spinalHDL基础项目:
   3. 接下来，用vscode打开该文件夹，右下角会出现

                                                  import build

      选项，等待vscode自动下载scala的依赖，以及自动编译原有工程后，打开该路径文件
      D:\spinalHDL\MySpinalProject\hw\spinal\projectname

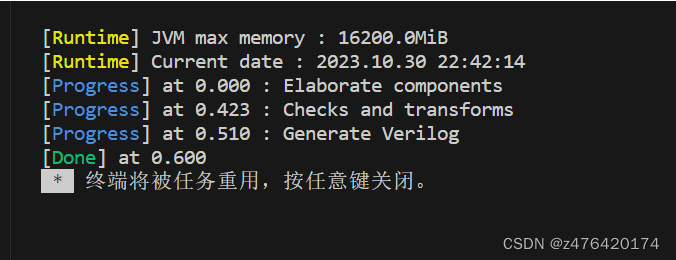

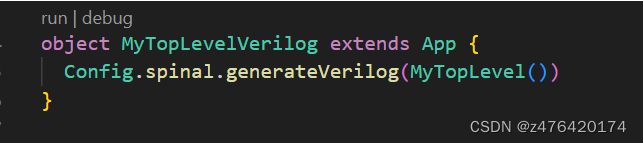

      该对象上方会出现<run> 按钮，点击后，vscode自带的命令行窗口会出现：

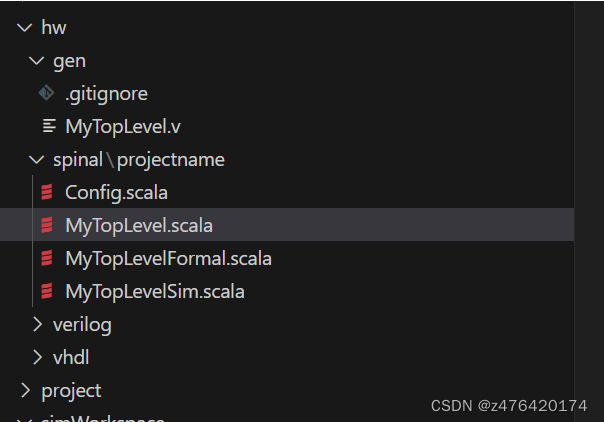

      此刻开始，恭喜你已经安装好spinal HDL。运行之后生成的RTL代码，可以在路径
              D:\spinalHDL\MySpinalProject\hw\gen\MyTopLevel.v
      下，找到生成的verilog文件：

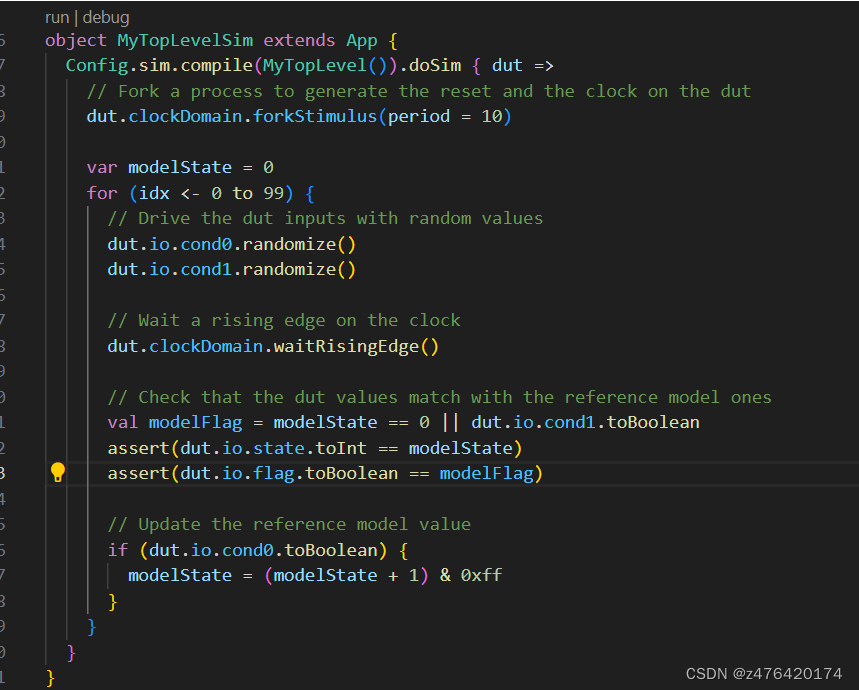

   4. 接下来验证spinalHDL自带的仿真功能。打开路径文件
      D:\spinalHDL\MySpinalProject\hw\spinal\projectname\MyTopLevelSim.scala
      执行该对象run:

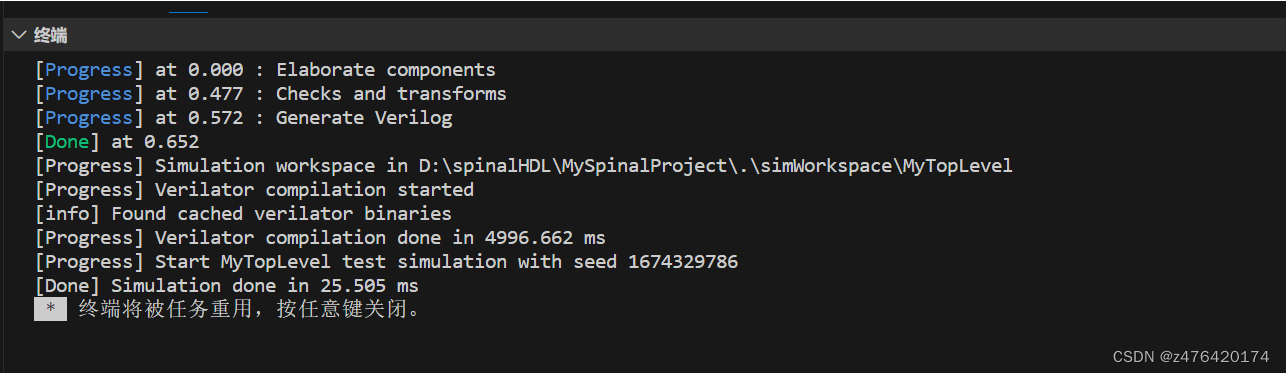

      终端输出：至此，恭喜你已经可以正常使用spinalHDL自带的仿真功能，以及verilator
   5. 通过gtkwave 查看上一步仿真生成的波形
      在windows cmd shell中输入
                gtkwave
      使用gtkwave打开路径文件
               D:\spinalHDL\MySpinalProject\simWorkspace\MyTopLevel\test.fst
      出现:

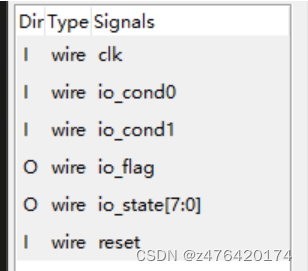

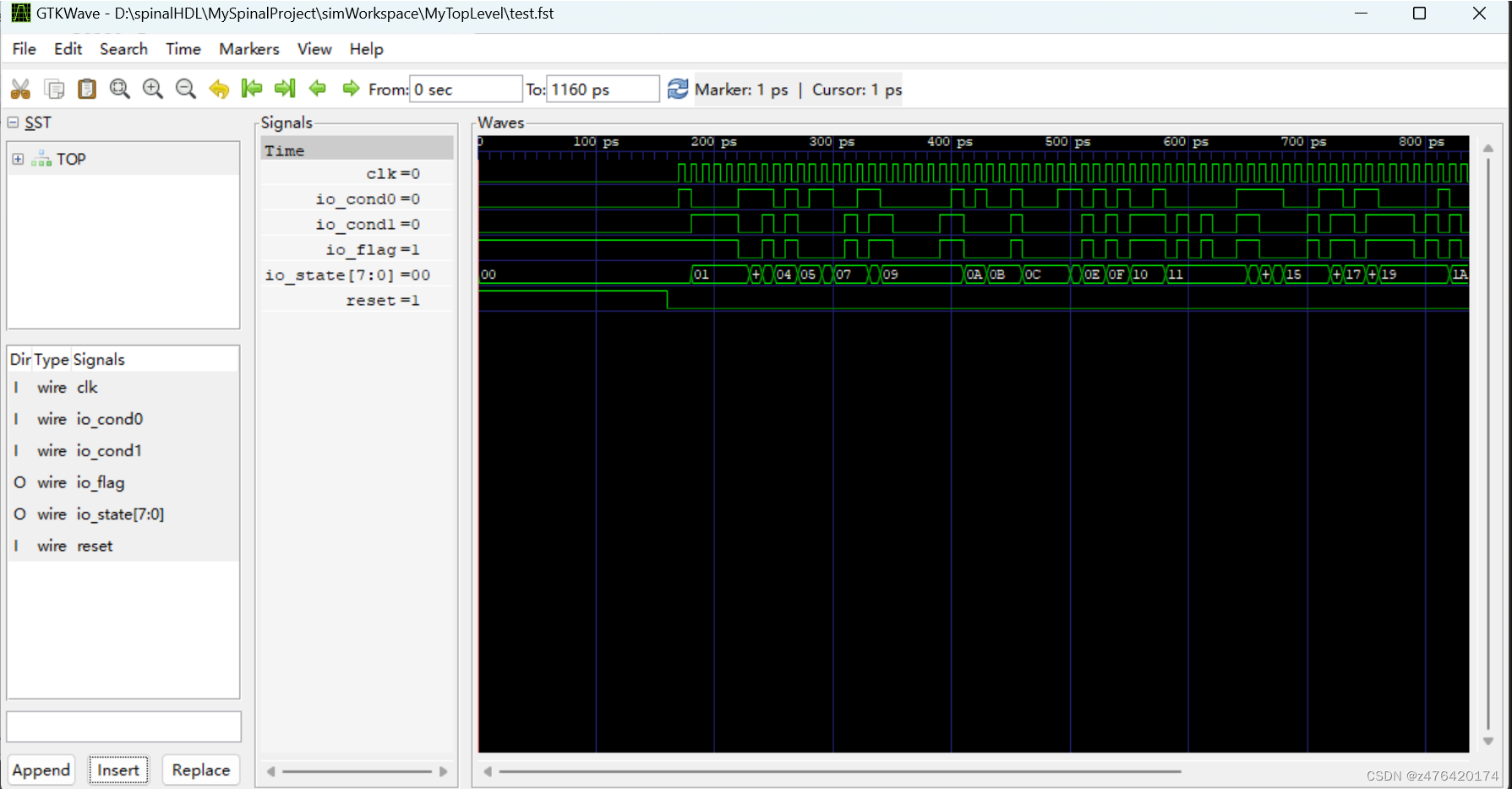

      添加波形:

      出现:
      至此，恭喜你已经将spinalHDL工程的整个RTL代码编写，生成以及仿真流程走过一边。
