电线电缆

电线电缆是指用于电力、通信及相关传输用途的材料。“电线”和“电缆”并没有严格的界限。通常将芯数少、产品直径小、结构简单的产品称为电线，没有绝缘的称为裸电线，其他的称为电缆；导体截面积较大的(大于6平方毫米)称为大电线，较小的(小于或等于6平方毫米)称为小电线，绝缘电线又称为布电线。电线电缆主要包括裸线、电磁线及电机电器用绝缘电线、电力电缆、通信电缆与光缆。电缆有电力电缆、控制电缆、补偿电缆、屏蔽电缆、高温电缆、计算机电缆、信号电缆、同轴电缆、耐火电缆、船用电缆等等。它们都是由多股导线组成，用来连接电路、电器等。

分类主要包括裸线、电磁线及电机电器用绝缘电线、电力电缆、通信电缆与光缆。

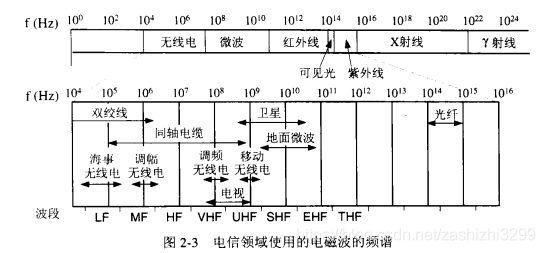

分类：双绞线、屏蔽线、非屏蔽线、光纤





一、屏蔽线

　屏蔽线是使用网状编织导线把信号线包裹起来的传输线。导线外部有导体包裹的导线叫屏蔽线，包裹的导体叫屏蔽层，一般为编织铜网或（铝），屏蔽层需要接地，外来的干扰信号可被该层导入大地，避免干扰信号进入内层导体干拢同时降低传输信号的损耗。
　　屏蔽线的屏蔽层不允许多点接地，因为不同的接地点总是不一样的，各点存在电位差。如多点接地，在屏蔽层形成电流，感应到导线上形成电流，感应到信号线上形成干扰，不但起不到屏蔽作用，反而引进干扰，尤其在变频器用的多的场合里，干扰中含有各种高次谐波分量，造成影响更大，应特别注意。
　　

屏蔽线是使用网状编织导线把信号线包裹起来的传输线。导线外部有导体包裹的导线叫屏蔽线，包裹的导体叫屏蔽层，一般为编织铜网或（铝），屏蔽层需要接地，外来的干扰信号可被该层导入大地，避免干扰信号进入内层导体干拢同时降低传输信号的损耗。

屏蔽电缆的屏蔽层主要由铜、铝等非磁性材料制成，并且厚度很薄，远小于使用频率上金属材料的集肤深度（所谓趋肤效应是指电流在导体截面的分布随频率的升高而趋于导体表面分布，频率越高，趋肤深度越小，即频率越高，电磁波的穿透能力越弱），屏蔽层的效果主要不是由于金属体本身对电场、磁场的反射、吸收而产生的，而是由于屏蔽层的接地产生的，接地的形式不同将直接影响屏蔽效果。

屏蔽线型号： AVSSBS是日系的单芯、AVSSBS2*是双芯、N901 906。02是德系的三芯。

铜包铝电缆是监控布线的最佳选材，价格是铜线的一半，电压12V，0.5截面以下护套电缆，屏蔽电缆，利用集肤效应，从芯线到屏蔽网，全部采用铜包铝，比铝镁效果显著。

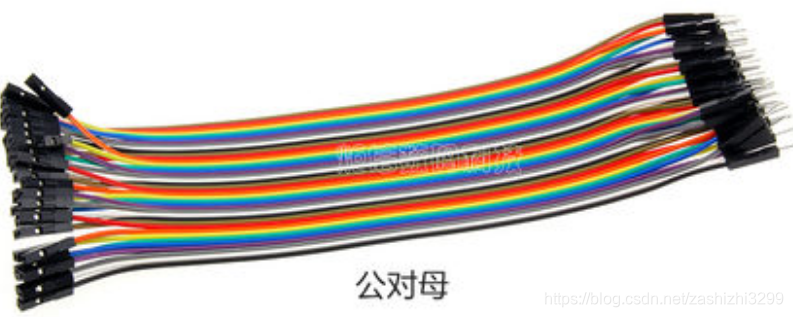

铜芯杜邦线2.54公对公对母对母40P/12芯彩排线20CM 黑色端子插针。杜邦线可用于实验板的引脚扩展，增加实验项目等。可以非常牢靠地和插针连接,无需焊接,可以快速进行电路试验。

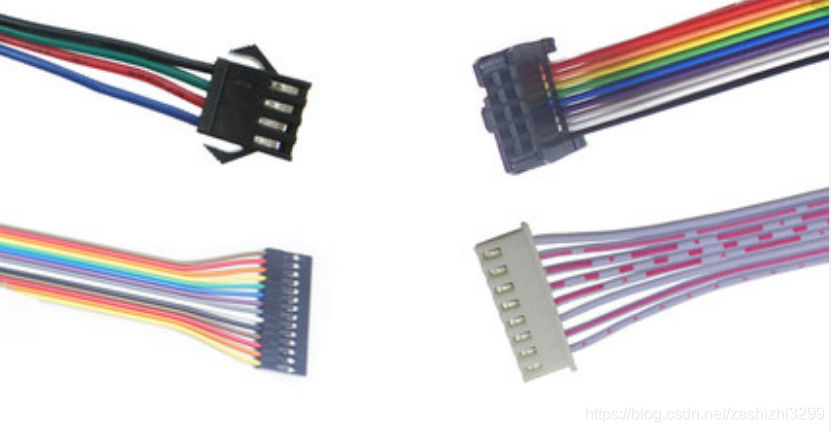

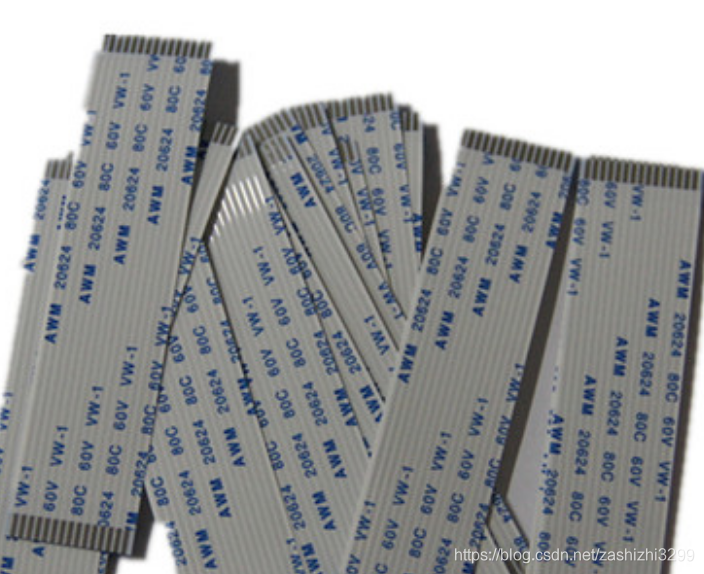

排线，分为FPC flexible print circuit柔性印制线路，和FFC flexible flat cable柔性扁电缆。FPC 是用蚀刻的方式把FCCL(柔性覆铜箔)处理得到线路走型不同单面双面以及多层结构的柔性线路板。FFC是用上下两层绝缘箔膜中间夹上扁平铜箔,成品较简单,厚度较厚。

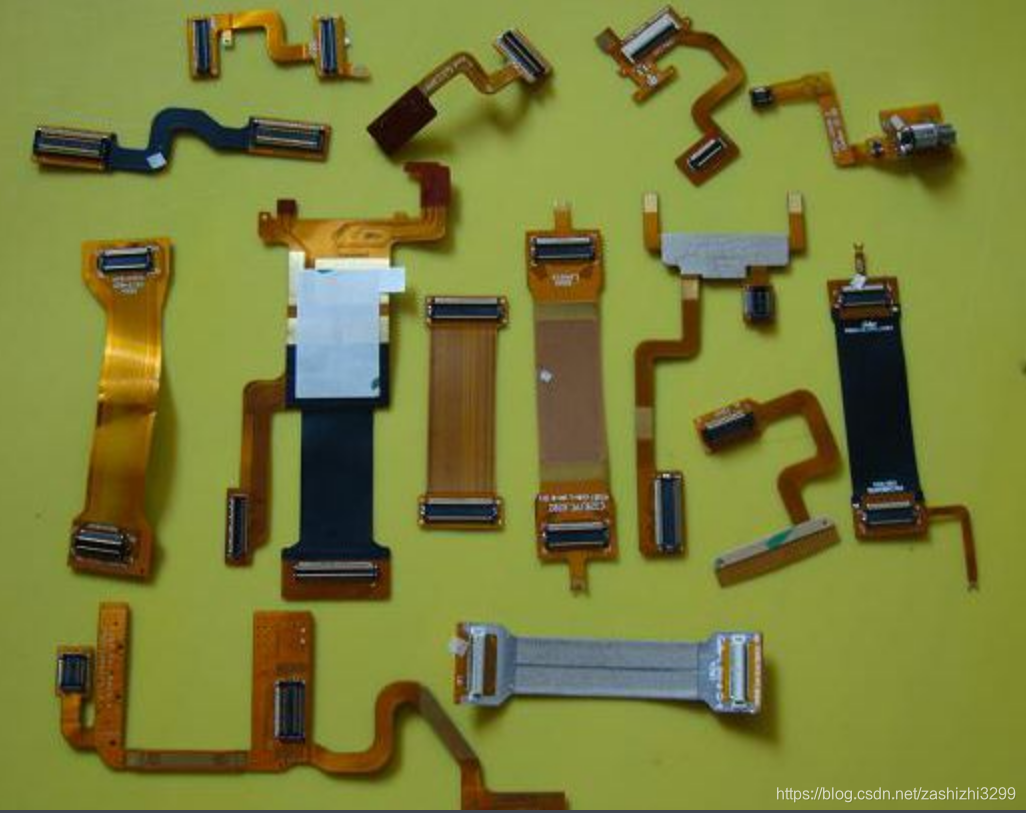

FPC是在聚合物的基材上蚀刻出铜电路或印制聚合物厚膜电路。对于既薄又轻、其结构紧凑复杂的器件而言，其设计解决方案包括从单面导电线路到复杂的多层三维组装。排线的总重量和体积比传统的圆导线线束方法要减少70%。排线还可以通过使用增强材料或衬板的方法增加其强度，以取得附加的机械稳定性。可以承受数百万次的动态弯曲，排线可很好地适用于连续运动或定期运动的内连系统中，成为最终产品功能的一部分。刚性PCB上的焊点受热机械应力的作用，在数百次的回圈后便会失效。EECX的产品经理Jenny说："要求电信号/电源移动，而形状系数/封装尺寸较小的某些产品都获益于排线。"排线具有优良的电性能、介电性能、耐热性。LT Electronic的首席执行官说： "较低的介电常数允许电信号快速传输；良好的热性能使元件易于降温；较高的玻璃转化温度或熔点使得元件在更高的温度下良好运行。"











二、



三、





十、同轴线缆

先由两根同轴心、相互绝缘的圆柱形金属导体构成基本单元(同轴对)，再由单个或多个同轴对组成的电缆。英文名称：coax;

（COAXIAL CABLE）内外由相互绝缘的同轴心导体构成的电缆：内导体为铜线，外导体为铜管或网。电磁场封闭在内外导体之间，故辐射损耗小，受外界干扰影响小。常用于传送多路电话和电视。

根据其直径分：粗同轴电缆与细同轴电缆。粗缆适用于比较大型的局部网络，它的标准距离长，可靠性高，由于安装时不需要切断电缆，因此可以根据需要灵活调整计算机的入网位置，但粗缆网络必须安装收发器电缆，安装难度大，所以总体造价高。相反，细缆安装则比较简单，造价低，但由于安装过程要切断电缆，两头须装上基本网络连接头（BNC），然后接在T型连接器两端，所以当接头多时容易产生不良的隐患，这是目前运行中的以太网所发生的最常见故障之一。

无论是粗缆还是细缆均为总线拓扑结构，即一根缆上接多部机器，这种拓扑适用于机器密集的环境，但是当一触点发生故障时，故障会串联影响到整根缆上的所有机器。故障的诊断和修复都很麻烦，因此，将逐步被非屏蔽双绞线或光缆取代。

同轴电缆的优点是可以在相对长的无中继器的线路上支持高带宽通信，而其缺点也是显而易见的：一是体积大，细缆的直径就有3/8英寸粗，要占用电缆管道的大量空间；二是不能承受缠结、压力和严重的弯曲，这些都会损坏电缆结构，阻止信号的传输；最后就是成本高，而所有这些缺点正是双绞线能克服的，因此在如今的局域网环境中，基本已被基于双绞线的以太网物理层规范所取代。
