在PADS Logic中，当原理图元件属性过多时，可以设置隐藏不必要的属性以减少视觉干扰和节省空间。通过选择元件，使用右键菜单进入“特性”对话框，调整“文件文本可见性”，勾选需要显示的属性，即可实现元件属性的显示与隐藏。此方法有助于优化原理图的布局和阅读体验。

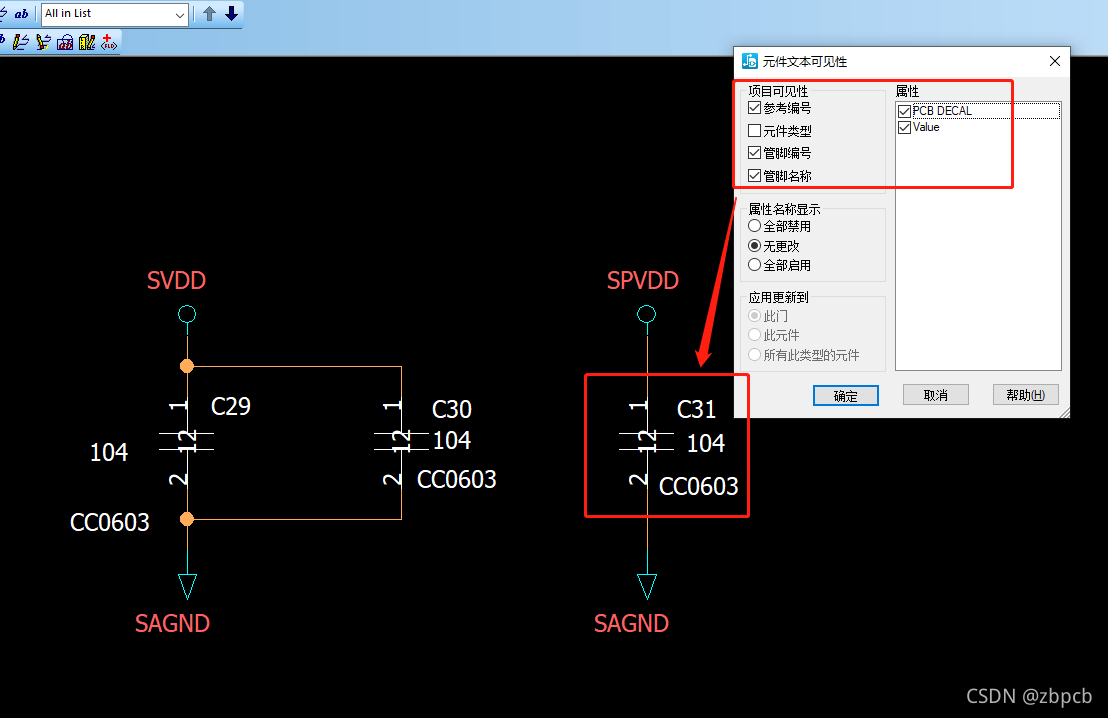

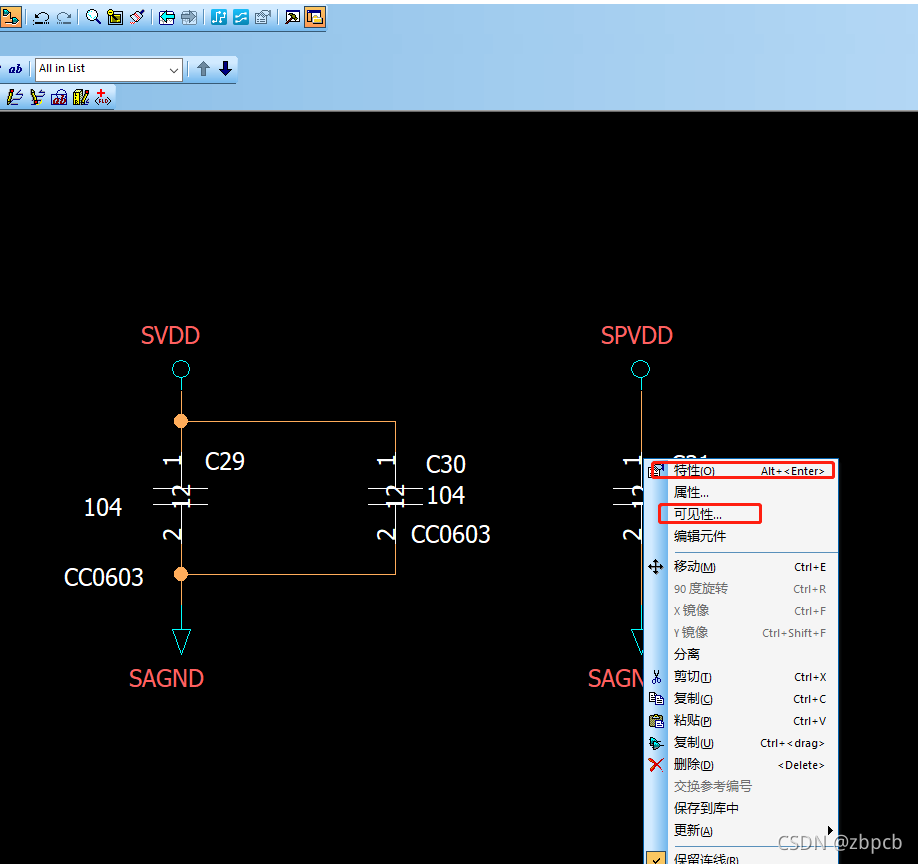

在原理图中，放置元件越多，元件的属性也就越多且占据过多位置，容易干扰视觉从而影响到原理图的绘制。因此，要想解决这个问题，可以通过设置隐藏一些不必要的元件属性减少对原理图位置的占用以及视觉干扰。在PADS logic 原理图界面，单击右键“选择元件”，选中想要显示或隐藏的元件，双击左键或单击右键选择“特性”（快捷方式Alt+Enter），在弹出的“特性”对话框点击“可见性”进入到“文件文本可见性 ”（也可以点击“可见性”），根据自己勾选显示的属性值即可。操作如下图所示：
以上便是PADS 元件属性的隐藏与显示方法
