PADS VX2.8 元件推挤功能的使用方法

本文介绍了如何在PADS VX2.8中使用元件推挤功能进行PCB布局优化。首先,通过“工具”→“选项”启用自动推挤功能,然后在移动器件时,系统会根据间距自动调整。此外,还可以利用“提示”功能,按指定方向手动触发元件推挤,例如向左移动,以改善布局效果。

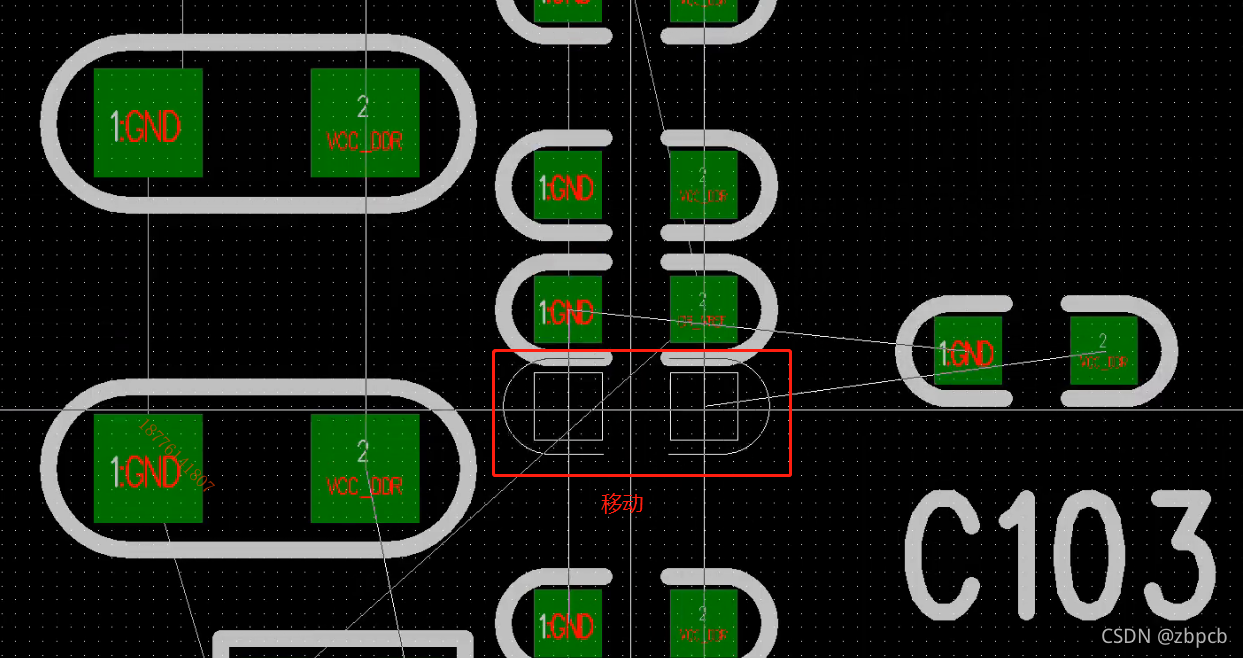

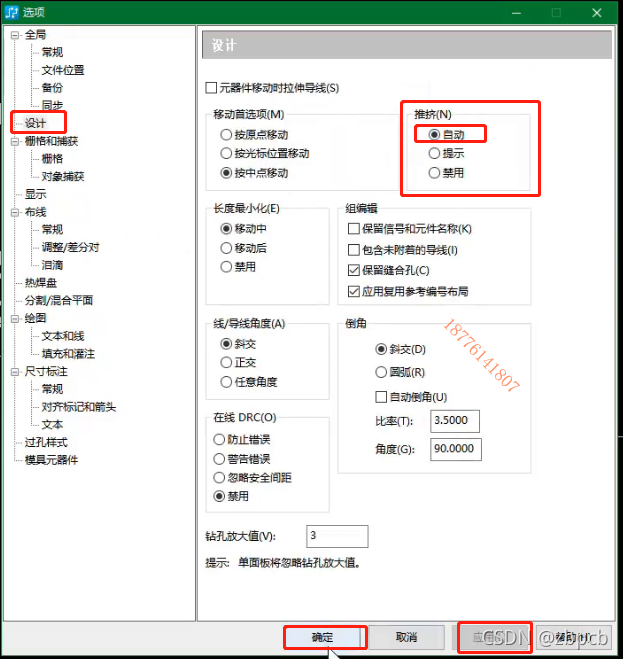

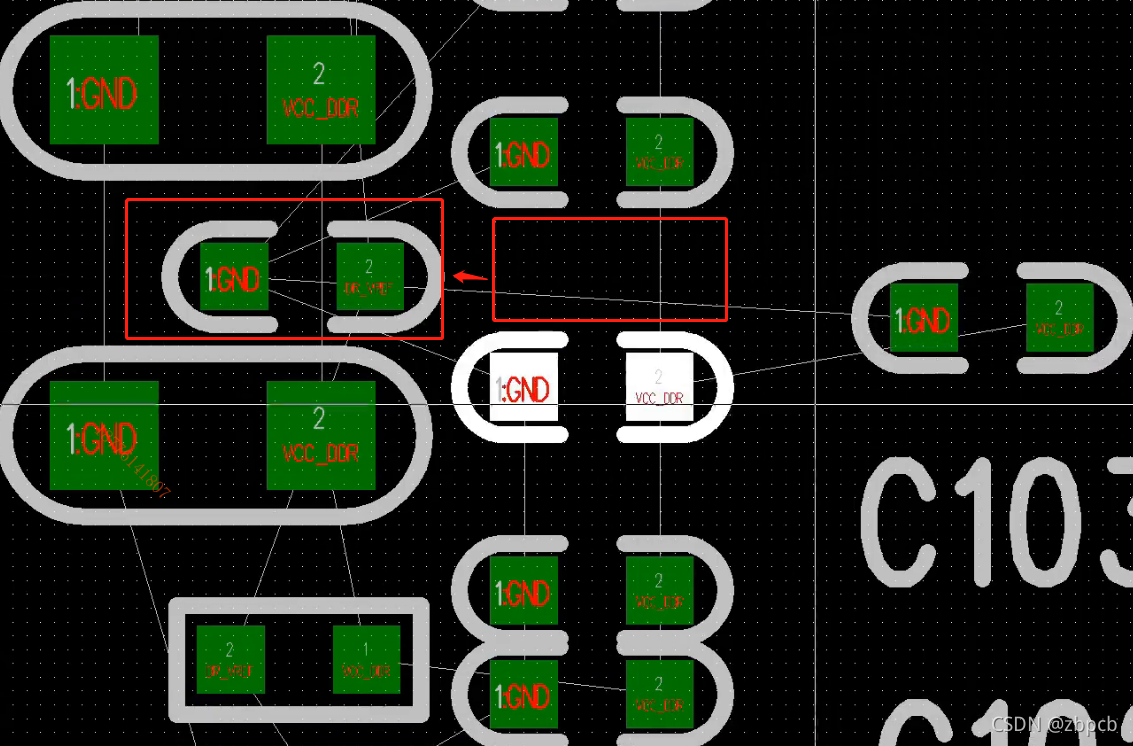

元件推挤功能往往使用在PCB布局上,通过设置推挤功能可以在布局的时候灵活调整器件的位置,以便优化整体布局效果。那如何使用推挤功能?打开PADS layout 界面,点击“工具”→“选项”(快捷方式:Ctrl+Enter),选择“设计”窗口中“推挤”下的“自动”,点击“应用”并“确定”。此时移动单个器件时,根据是否达到间距的要求,发生推挤。操作如下图所示:

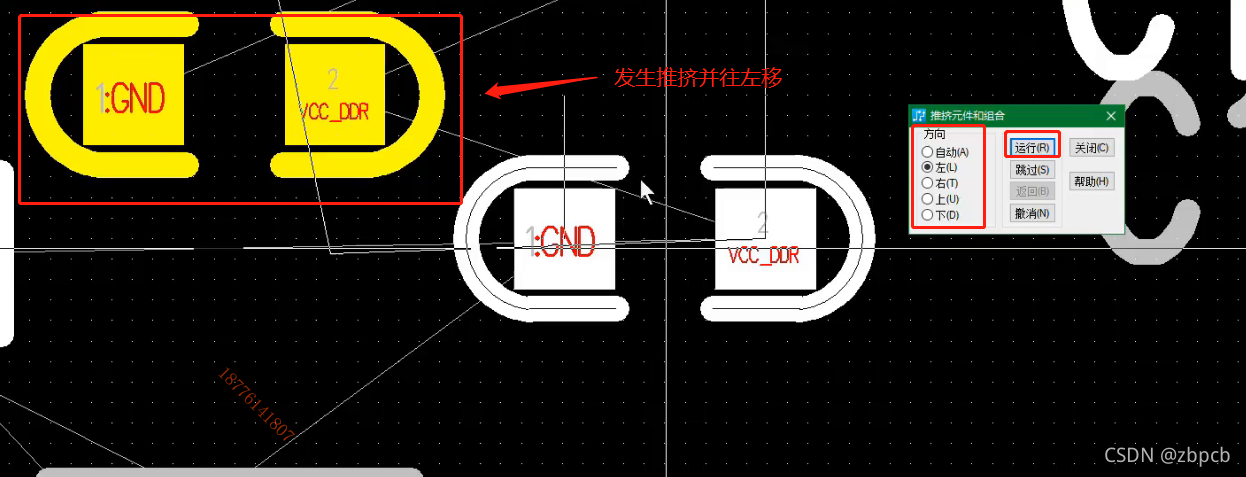

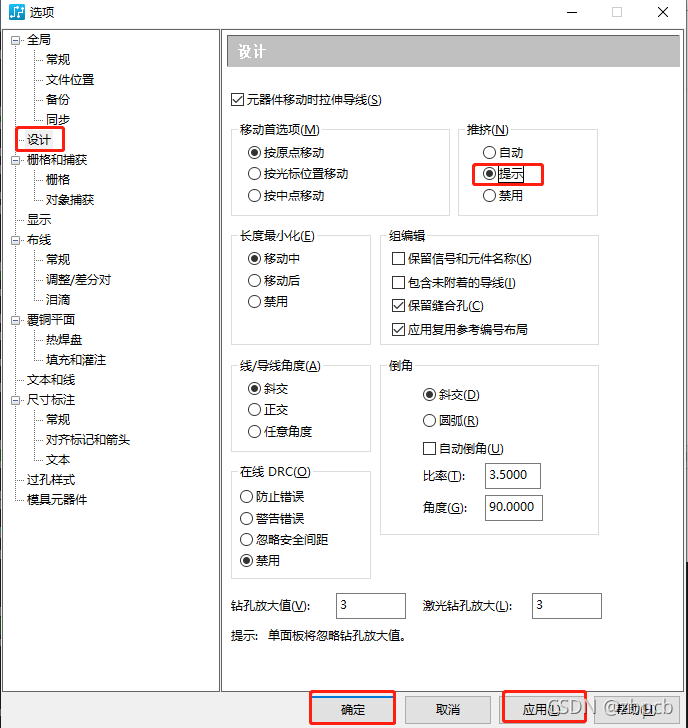

也可以通过选择“提示”功能进行元件推挤,选择自己想要的方向进行推挤。以发生推挤向左移动为例,移动器件后,弹出对话框,选择“左”并点击“运行”,便能看到变化。操作如下图所示:



以上便是PADS VX 元件推挤功能的使用方法
