PADS VX2.8 布线整体拉弧的方法

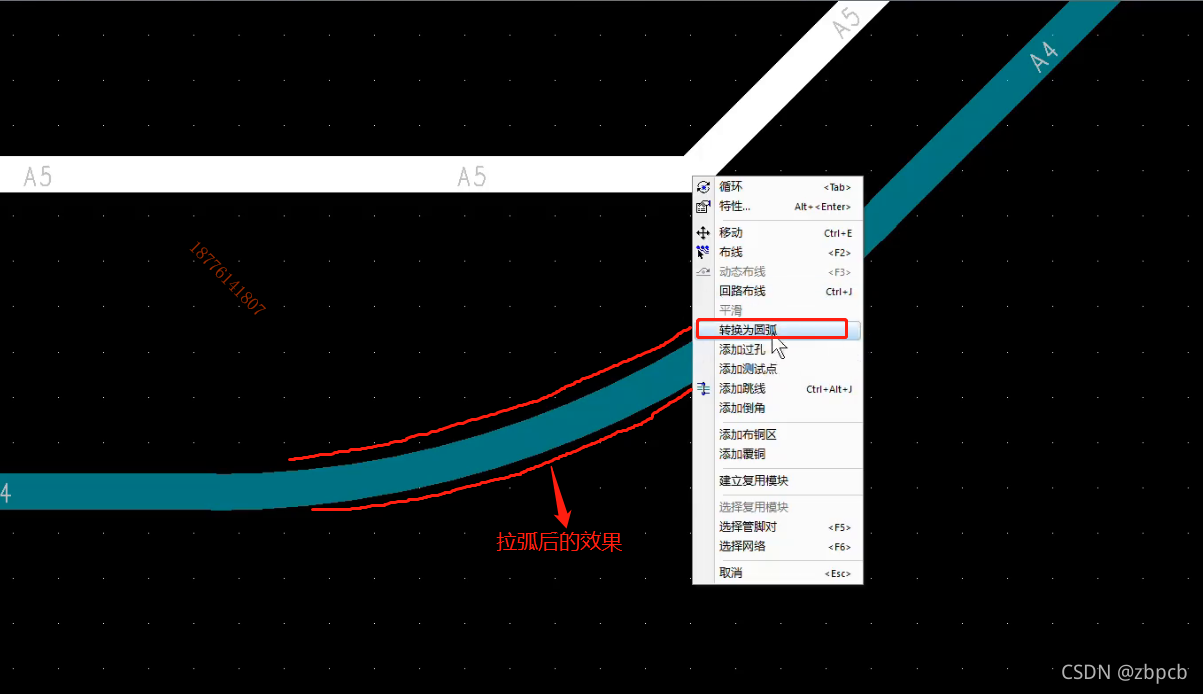

在遇到项目设计需要用到高速信号时，需要将对应信号线中的拐角进行拉弧处理。在需要对大量高速信号线进行拉弧操作的话，如果一根线一根线的去操作，不仅工作量大，非常繁琐会消耗大量时间，且效率低下。这显然不切实际。拉弧操作与效果如下图所示：

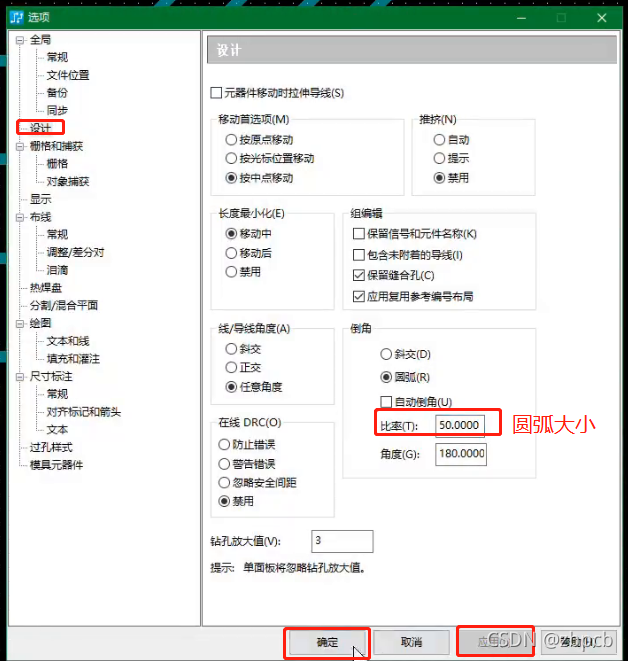

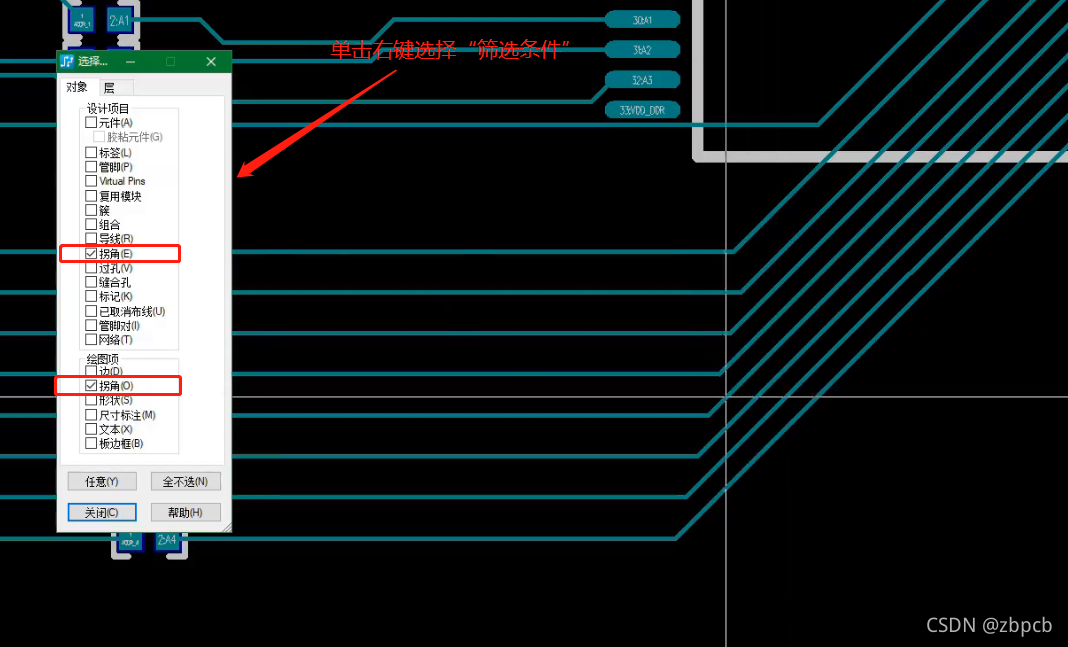

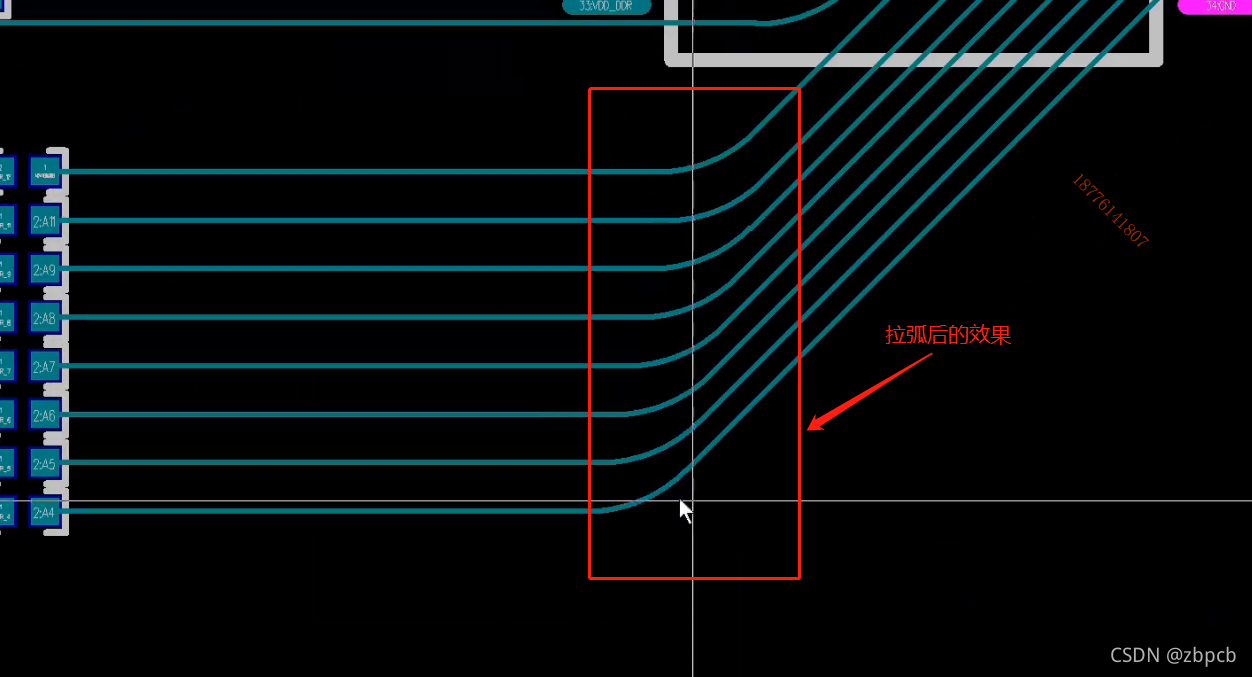

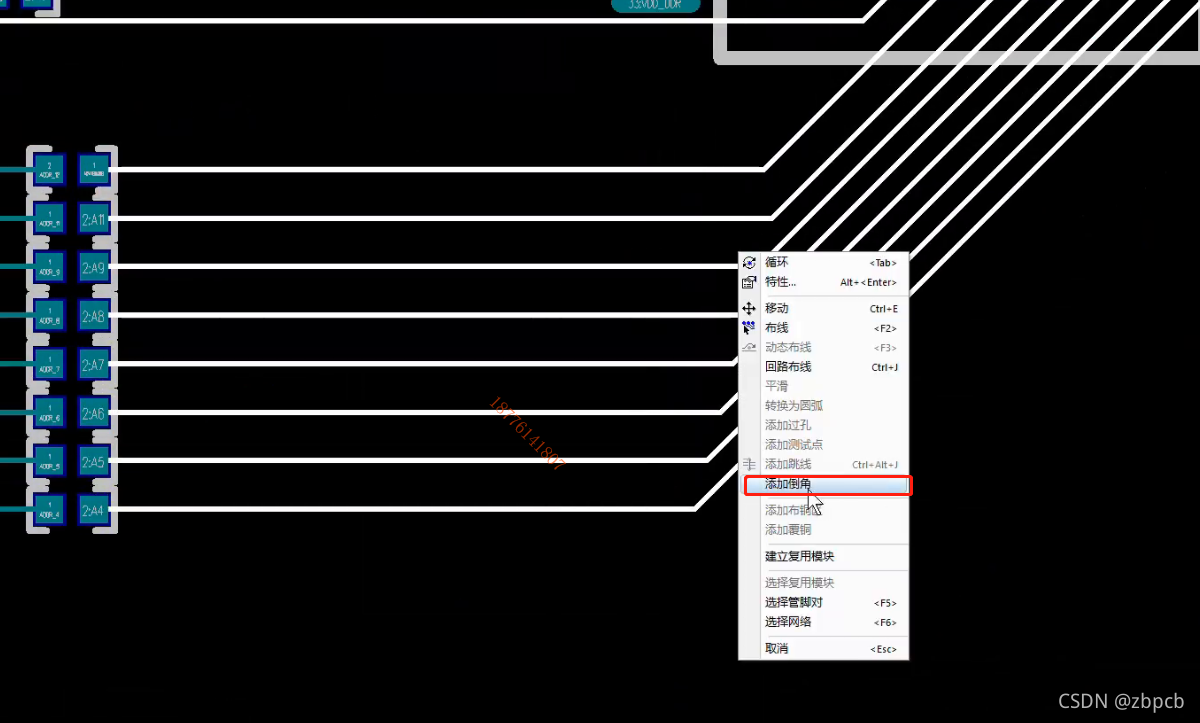

 通过操作布线整体拉弧，可以快速完成对多根信号线拉弧的设置 。布线整体拉弧的方法：打开PADS layout ，第一步先单击右键选择“筛选条件”，在“筛选条件”窗口只勾选√“拐角”命令（只能对拐角进行拉弧，无法作用于直线）。第二步打开“选项”窗口（快捷方式：Ctrl+Enter），在“全局”下的“设计”界面，修改圆弧大小以及角度（只需修改圆弧大小即可）。设置好后，框选想要拉弧的信号线，然后单击右键选择“倒角”便可以将选中的信号一起进行拉弧。操作如下图所示：







 以上便是PADS VX 布线整体拉弧的方法
