PADS VX2.8 原理图图页的添加与名称修改的方法

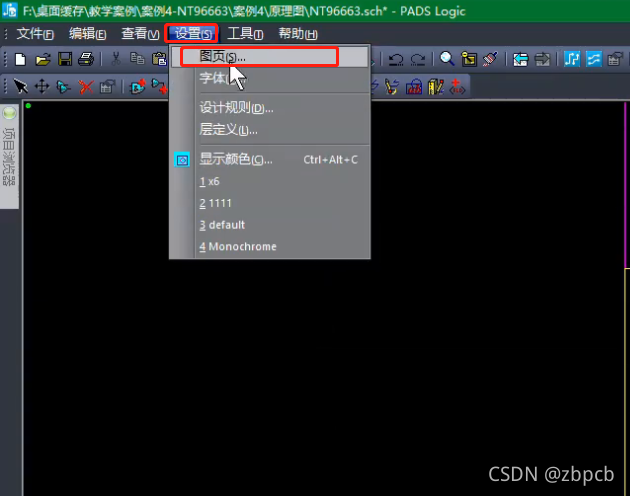

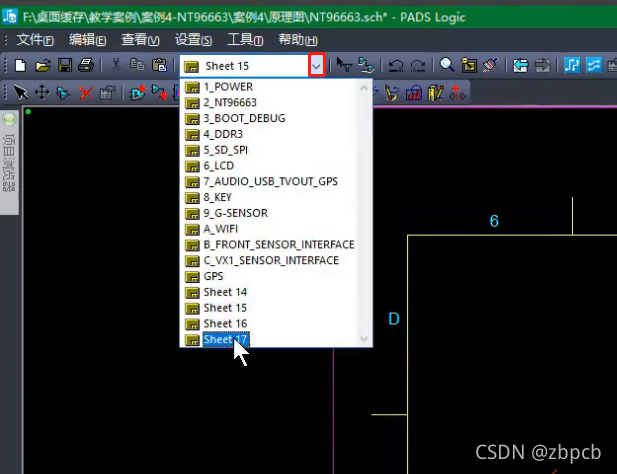

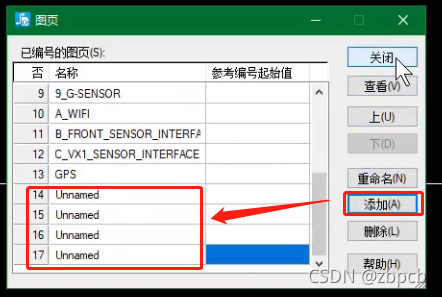

遇到元件过多，需要用到多页原理图进行连接时，可以通过添加一定页数的原理图来解决这个问题。并且通过修改原理图名称区分各模块的功能，避免原理图复杂化，以达到易使人查找、阅读原理图的效果。在PADS logic 界面，点击“设置”→“图页”，在弹出的“图页”窗口，点击“添加”后，便能在“名称”下看到新增原理图页双击便能修改原理图名称。操作如下图所示：





同样，先要删除多余的原理图，在弹出的“图页”窗口，选中想要删除的原理图后点击“删除”即可。以上便是PADS VX 原理图图页的添加与名称修改的方法
