ZSWatch是一个包括硬件、软件和3D打印外壳全部开源的智能手表，软件功能丰富，并可与手机互联用来接收信息和切换歌曲，开源协议为GPL-3.0。

因为ZSWatch建立在Zephyr™项目RTOS之上，因此得名ZSWatch- Zephyr，目前该项目在Github上开源，特在此分享和学习。

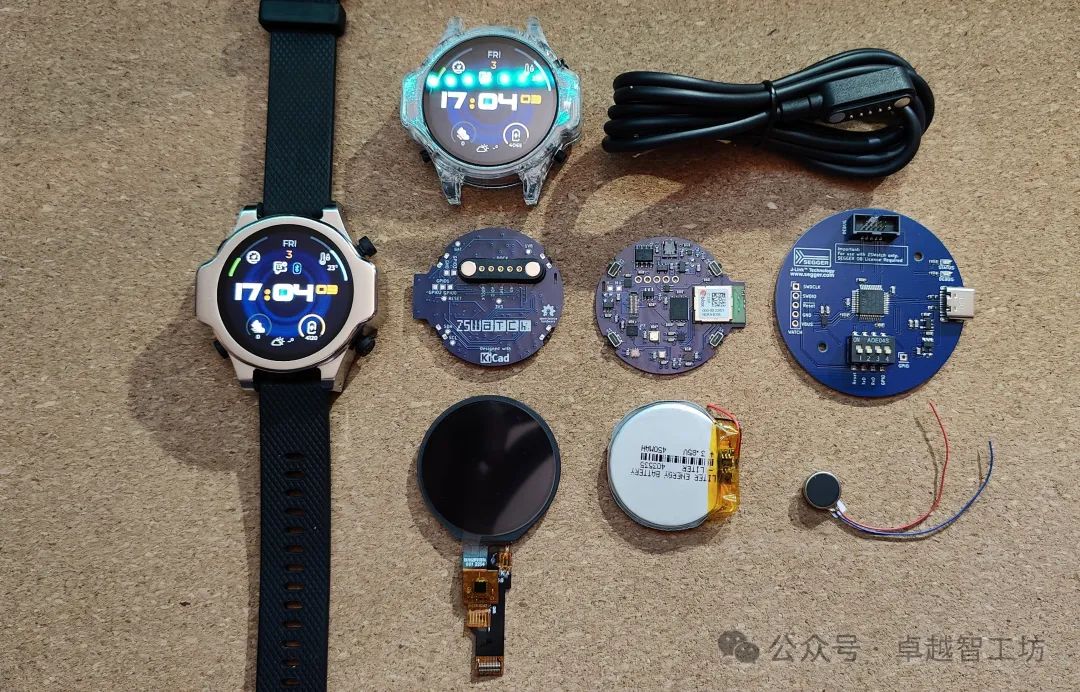

一、硬件特性

  • 主控：nRF5340。

  • 带BLE蓝牙(NORA-B10模块)

  • 128MHz 双核。

  • 512KB RAM。

  • 1MB 闪存。

  • 30MHz SPI，用于显示。

  • 显示器：240x240圆形，带触摸屏。

  • IMU：博世 BMI270。

  • 环境传感器：博世 BME688 四合一。

  • 压力传感器：博世 BMP581。

  • 磁力计：ST LIS2MDLTR 。

  • 外部闪存：瑞萨电子AT25SL128A 16MB 。

  • 光传感器：博通 APDS-9306-065。

  • 可选择不安装某传感器，节省BOM成本。

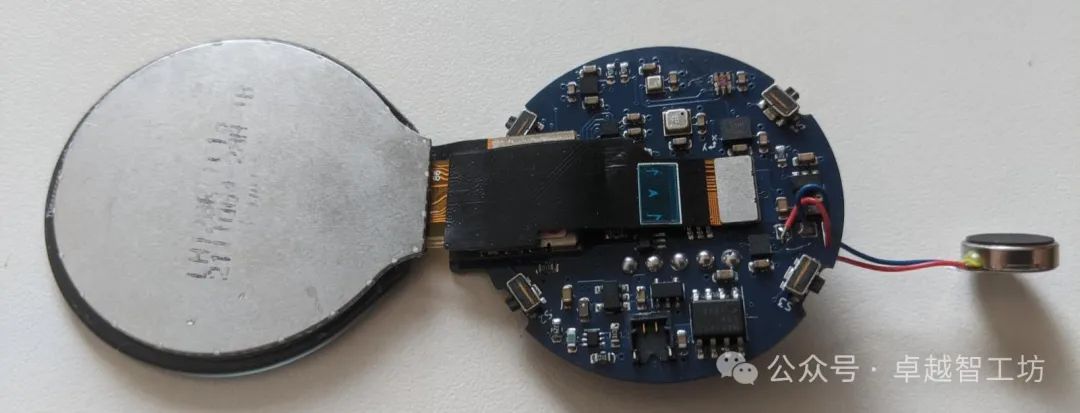

二、PCB电路板

在KiCad中设计的38mm直径的4层板。国内的话，嘉立创每月免费两次。



三、软件特性

内置软件丰富，具体操作可看下方的视频。

  • 蓝牙BLE通过GadgetBridge应用与Android 应用程序进行通信。

  • 在ios上使用Apple Notification Center Service GATT服务，该服务在电话端处理通知管理，同样实现音乐控制，因此无需多余的其它应用程序进行通信。

  • 还支持蓝牙测向，因此手表可以充当标签，并且可以使用任何 u-blox AoA 天线板进行跟踪

  • 内置多个表盘可切换：

    • 标准的东西，如时间、日期、电池

    • 天气

    • 步数

    • 未读通知号码

    • 环境数据

  • 弹出应用通知

  • 应用程序选取器和应用概念

    • 设置菜单系统，易于扩展

    • 音乐控制应用

    • 应用设置

    • 指南针应用

  • 计步

  • 手势

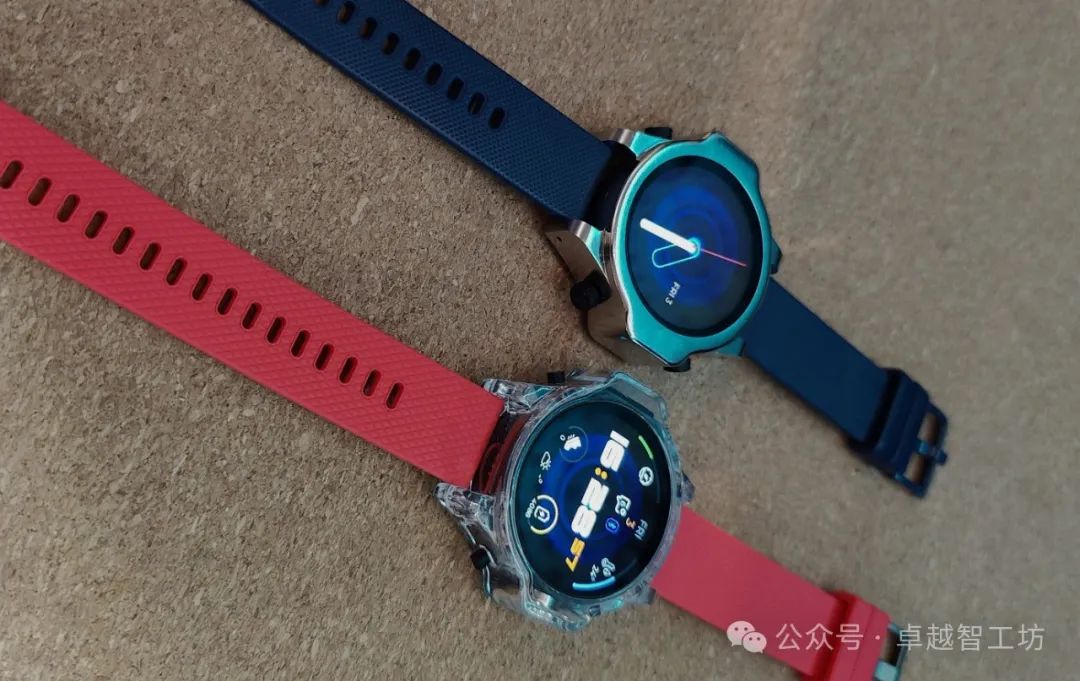

四、外壳

带有3D打印按钮的3D打印外壳，并有CNC金属外壳可选。两种外壳都非常漂亮。甚至开了一个wiki，来教大家3D打印合组装。

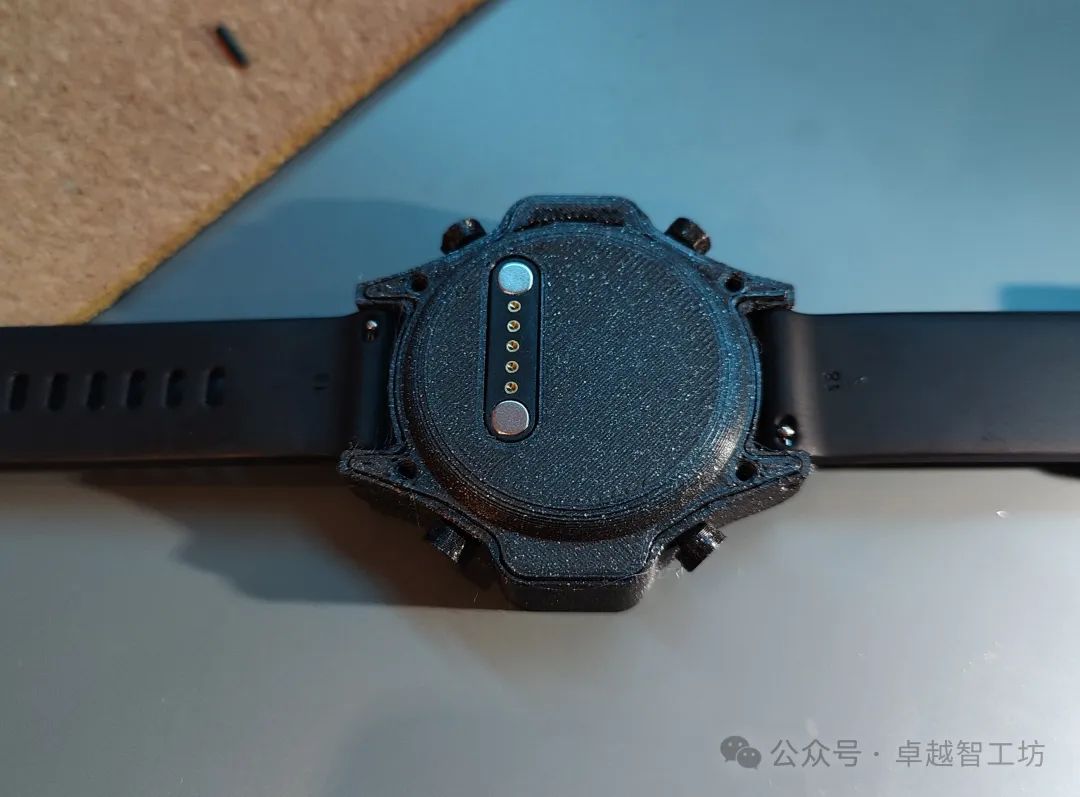

五、充电器/底座

底座采用Typec接口供电，底座与手表采用磁吸连接的方式给手表充电。



六、实物演示

实物手表的演示视频。

软硬件全开源智能手表，与手机互联，标配多表盘，功能丰富(ZS

软硬件全开源智能手表，与手机互联，标配多表盘，功能丰富(ZS

软硬件全开源智能手表，与手机互联，标配多表盘，功能丰富(ZS

详见此原文地址：

软硬件全开源智能手表，与手机互联，标配多表盘，功能丰富(ZSWatch-Zephyr)

老哥甚至在github上放了在 2023 年 Zephyr 开发者峰会上的演讲的视频链接，这里就不放出来了。

六、开源地址

https://github.com/jakkra/ZSWatch
