网上的示例电路4串正确,但是3串错误
我使用3串接线时,p+p-电压只有0.几v。即被保护
根据查询8254A的IC资料

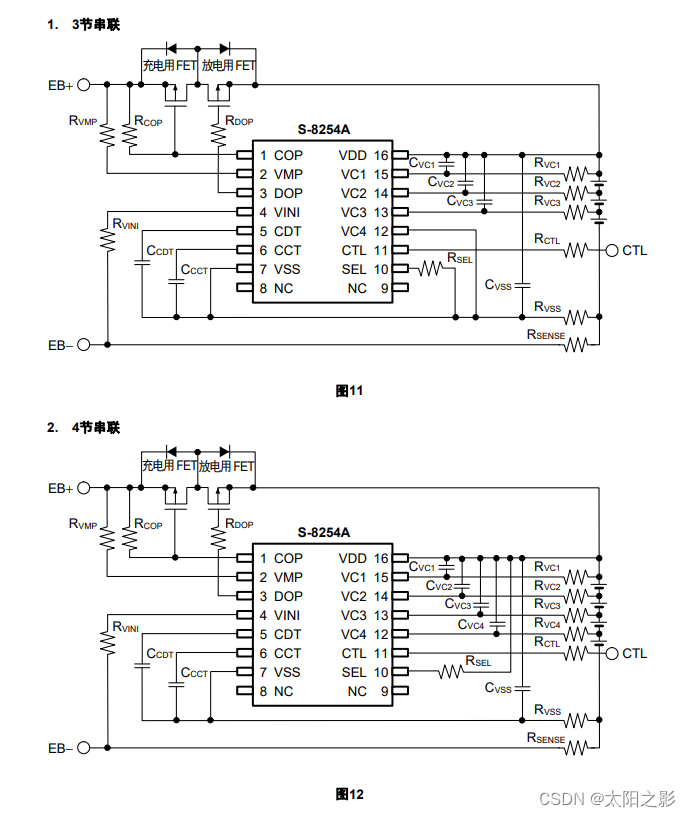

发现3串和4串的电路图有明显区别:
1、3串的sel脚接vss(低电势),4串的sel脚接vdd(高电势)
2、3串的vc4接vss
经过我的不太准的袖珍万能表测试,发现需要移动电路板的一个电阻位置并短接2个焊点即可

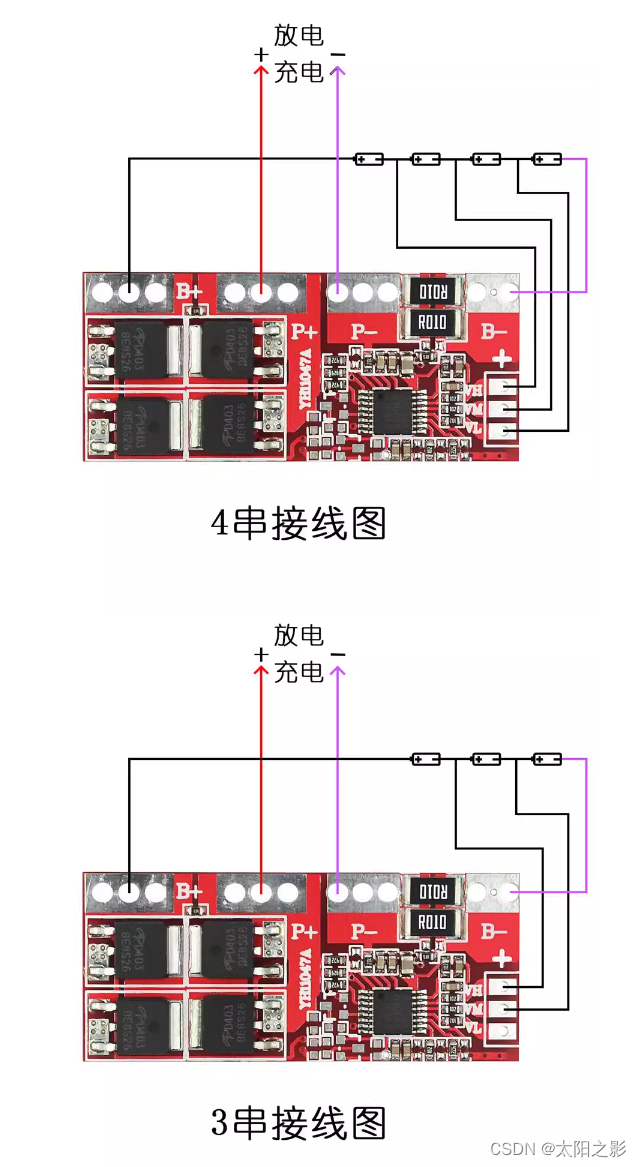

如图,将102右移,将vc4脚延申的焊盘短接或接0电阻
完成后 ,接入电池组,p+p-电压正常。
