固态硬盘的总线、接口、协议之间的关系和区别

最新推荐文章于 2025-02-25 14:28:51 发布
最新推荐文章于 2025-02-25 14:28:51 发布
阅读量7.4k 收藏 34
点赞数 8
分类专栏： 硬盘 文章标签： 硬件架构
原文链接：https://www.bilibili.com/video/BV1Qv411t7ZL?spm_id_from=333.337.search-card.all.click&vd_source=8f0c4c5b22276fc96488b5845c4c7158
版权

本文主要摘录自Up主硬件茶谈的视频，原视频链接：点我跳转

​ 在硬盘选购时，主要考虑三个规格。分别是总线（bus）、协议（protocol）、接口（interface）。

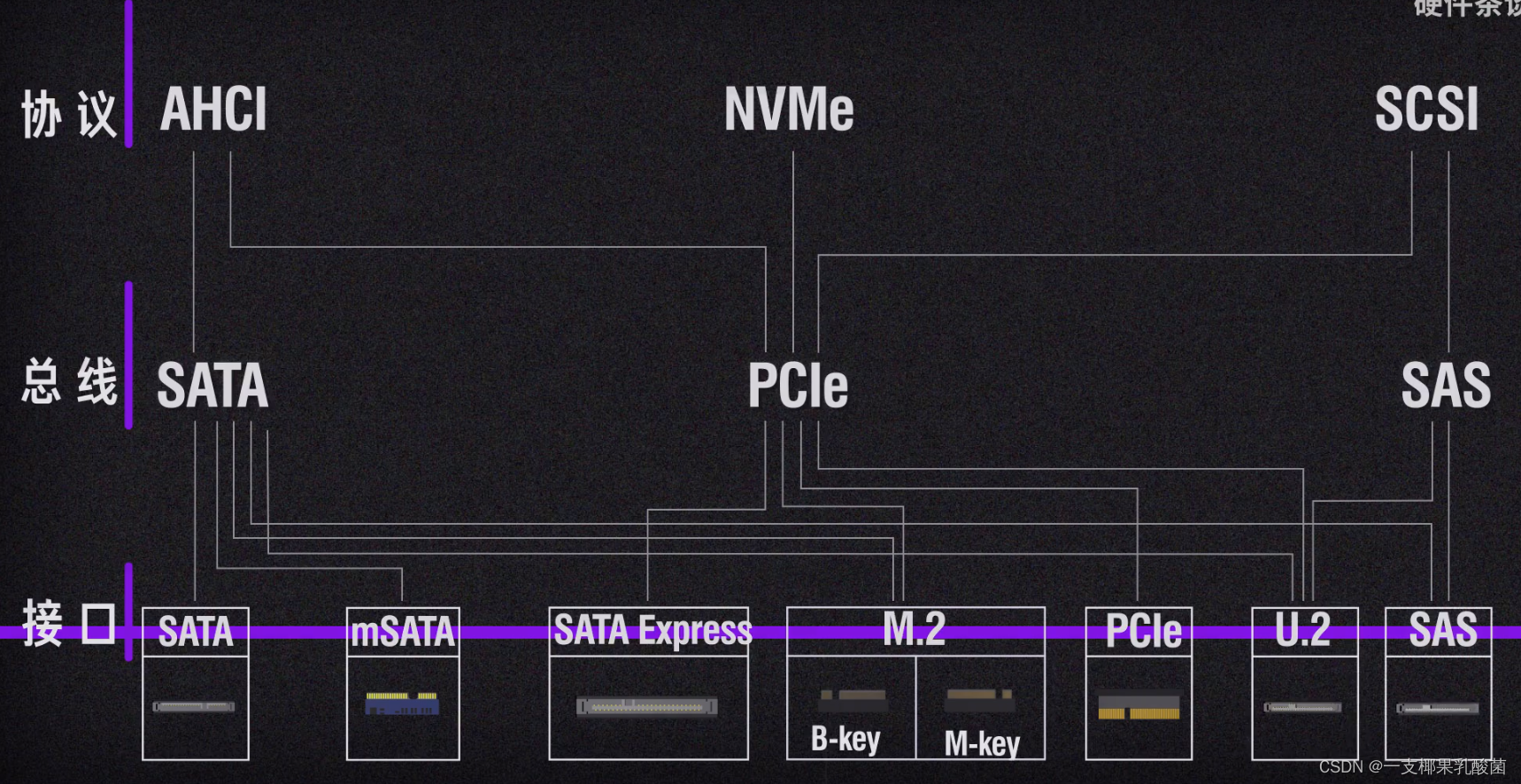

概览

在这里插入图片描述

协议、总线和接口都能限制一块硬盘的性能发挥，而且三者相辅相成。通常来讲，厂商会保证三者处于一个匹配的状态。大部分情况下，我们通常只需要通过总线的承载能力就能估计出硬盘的速率上限。此处的速率上限为接口的速率上限，实际的硬盘速度还需要考虑硬盘的设计和用料。

总线

SATA

目前主流的版本为SATA 3.0。
在这里插入图片描述

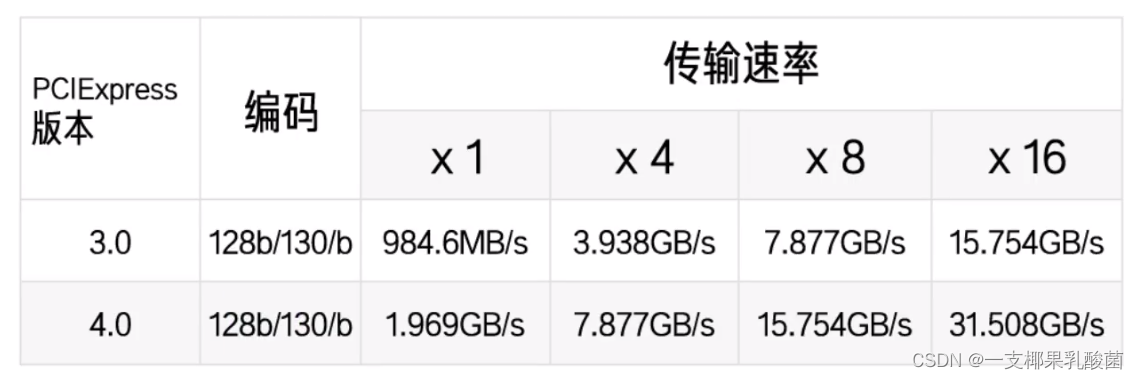

PCIe

在这里插入图片描述

PCIe的带宽与长度有关系。

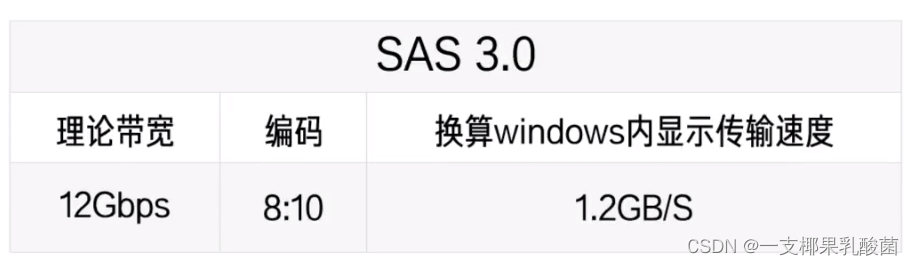

SAS

常用于服务器。

在这里插入图片描述

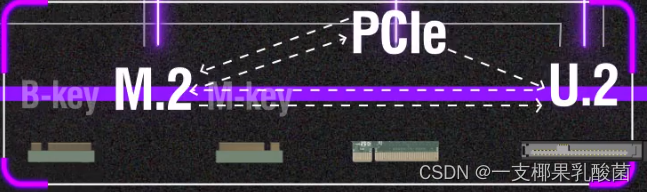

补充说明

在这里插入图片描述

使用PCIe总线的硬盘，它们的接口大部分是可以互相转换。接口并不是限制速率完全发挥的因素。

接口

SATA

在这里插入图片描述

使用SATA总线，AHCI协议。

机械硬盘有3.5寸和2.5寸两种，固态硬盘有2.5寸。2.5寸固态硬盘中，硬盘实际占用空间较小，外壳的作用只是让它是2.5寸的大小。

在这里插入图片描述

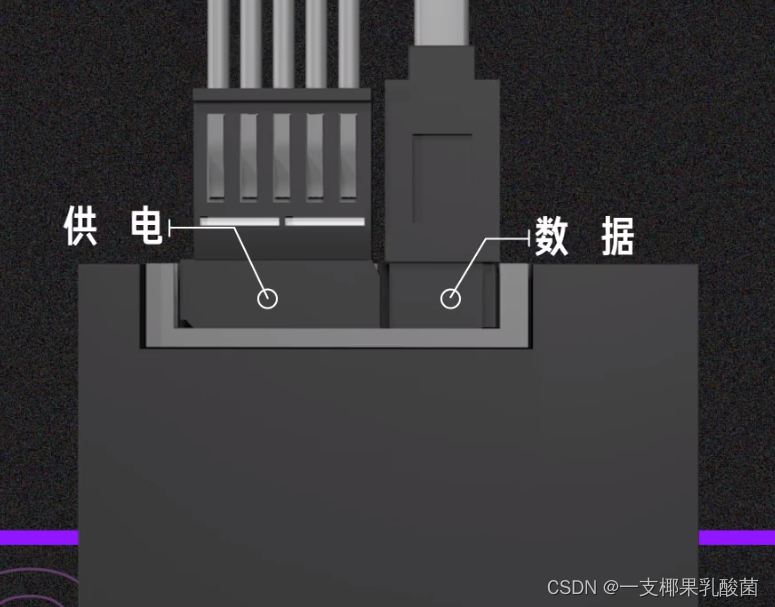

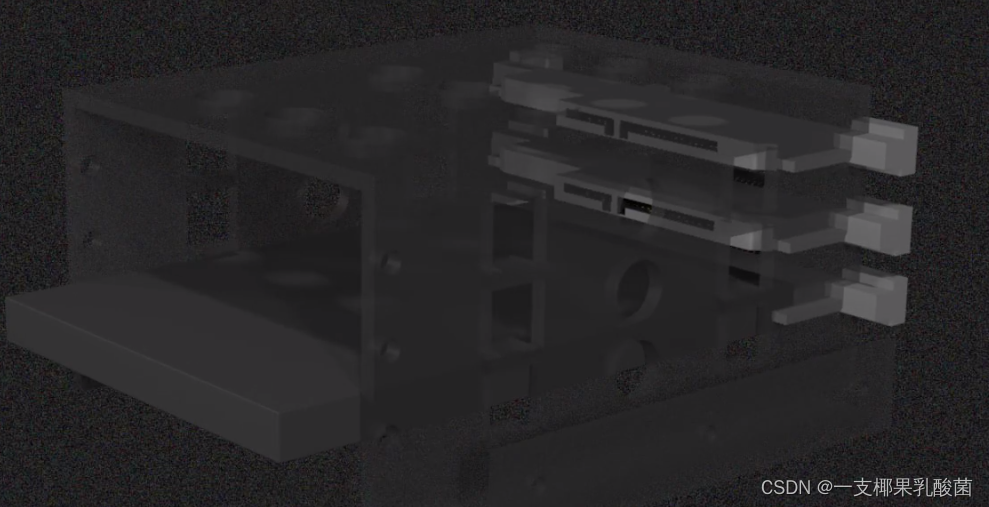

SATA接口分为两个部分，一个是供电接口，另一个是数据接口。供电接口接驳在电脑的电源上，数据接口由SATA数据线接驳在主板上。部分服务器或硬盘架提供供电、数据一体化的母口，像抽屉一样把硬盘插在上面即可。

在这里插入图片描述

由于SATA3.0总线的速率上限为600MB/s，将各种干扰和损耗考虑在内后，实际速率只有550MB/s。

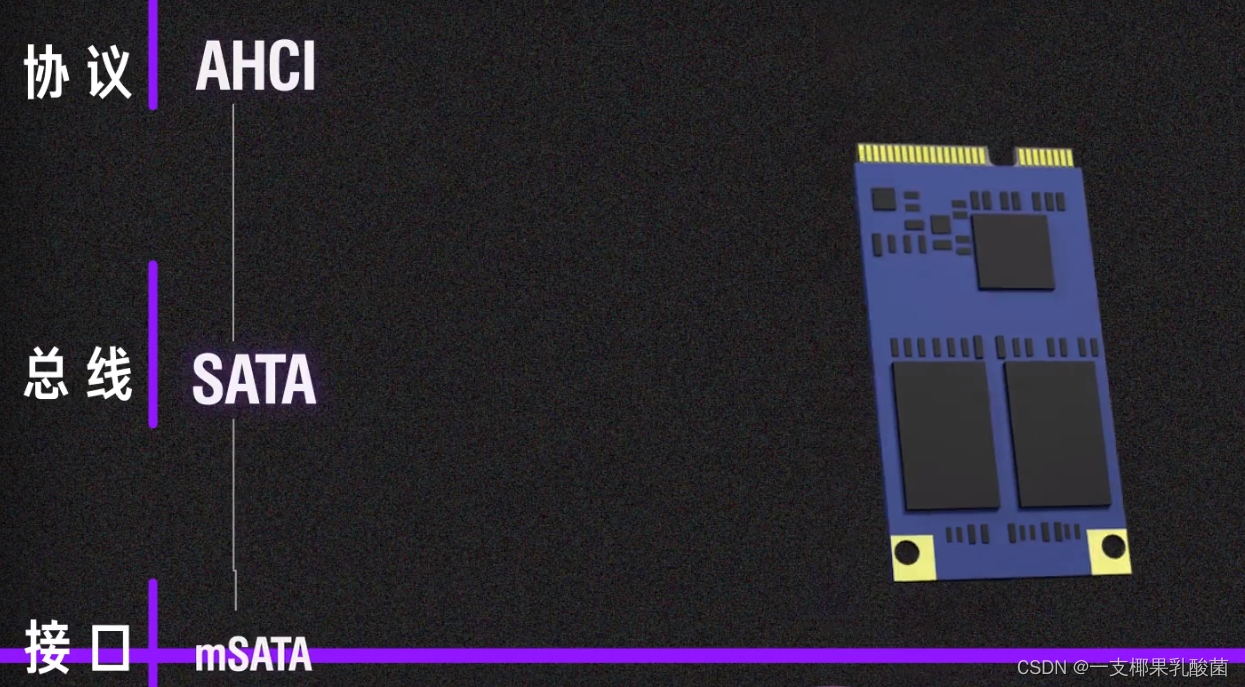

mSATA

在这里插入图片描述

在这里插入图片描述

总线为SATA，协议为AHCI。

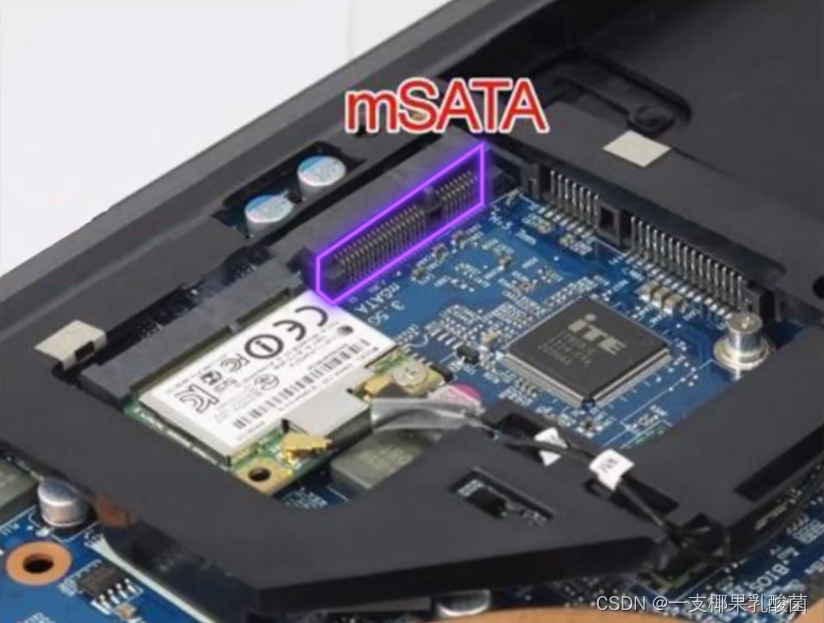

这个接口在已经淘汰了的老式笔记本上非常常见。其诞生的目的就是给SATA接口的固态缩小体积。该接口在m.2接口普及后就消失了。

由于使用SATA总线，实际速率依旧只有550MB/s。

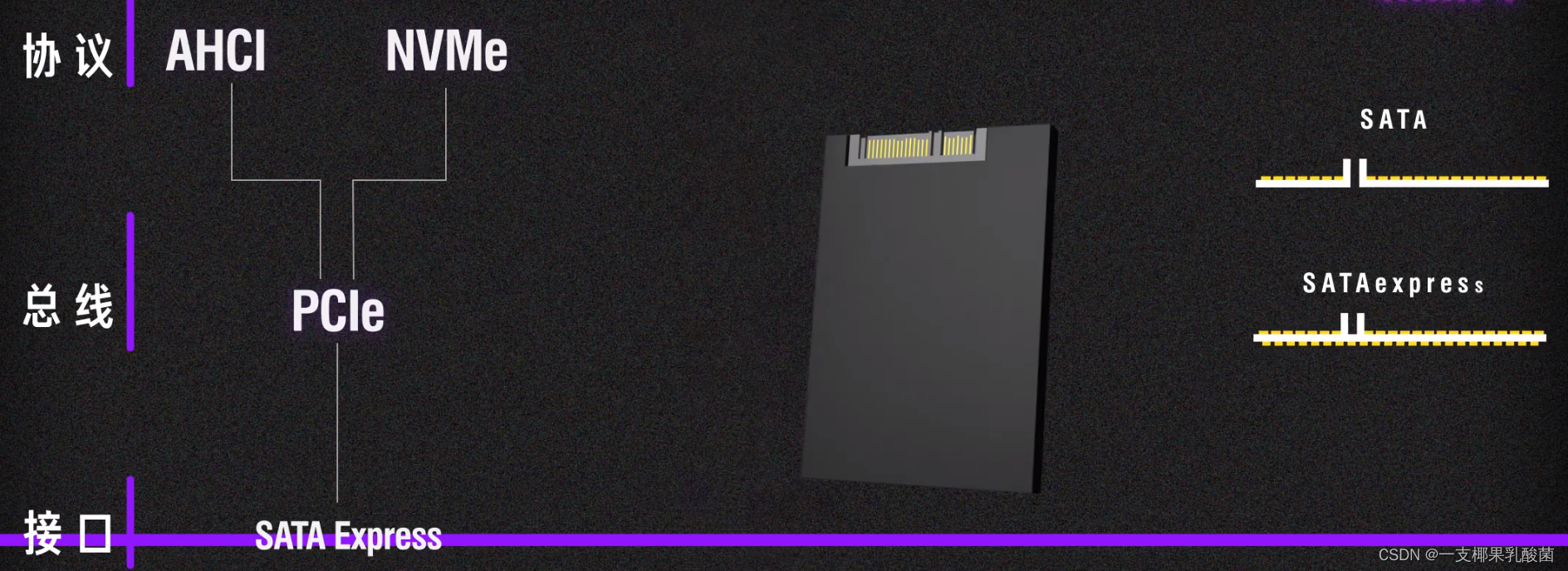

SATA Express

在这里插入图片描述

总线为PCIe。协议支持AHCI和NVMe两种协议。

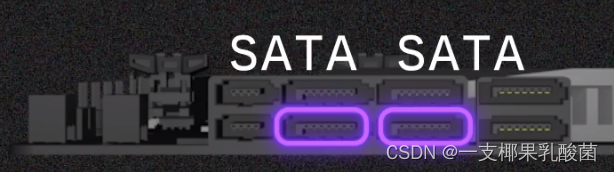

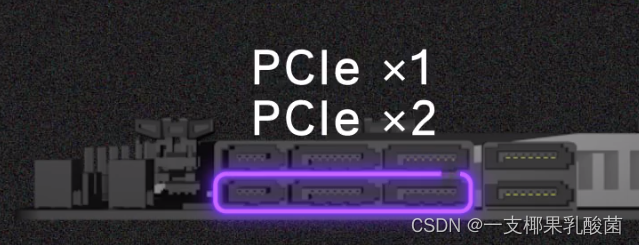

其接口比较有特色。为了向下兼容，可以将其当作两个普通SATA去使用；也可以用一整个宽的接口，走PCIe×1或PCIe×2。虽然这个接口相对于SATA3.0来讲，速度翻倍，但是由于提升的速率有限，而且接口体积过于庞大，所以这个接口很快便被淘汰掉了。

在这里插入图片描述
在这里插入图片描述

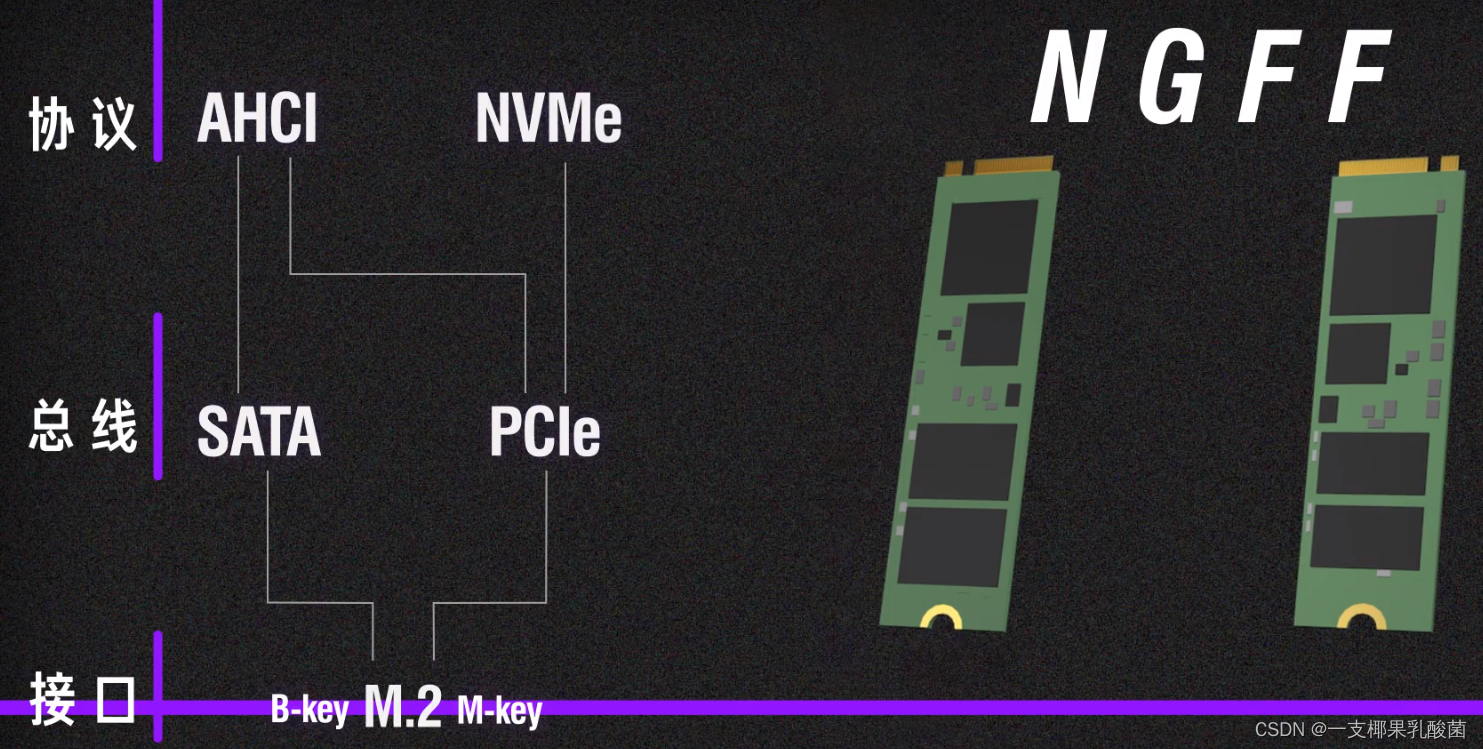

M.2（NGFF）

在这里插入图片描述

NGFF为M.2行业规范的别名。

M.2接口支持SATA总线和AHCI协议、PCIe总线和AHCI协议以及PCIe总线和NVMe协议。

当使用SATA总线和AHCI协议时，其和普通的SATA硬盘没有什么区别。速率同样会被限制在550MB/s左右。

当使用PCIe总线和AHCI协议以及PCIe总线和NVMe协议时，速率上限由PCIe的版本和长度决定。

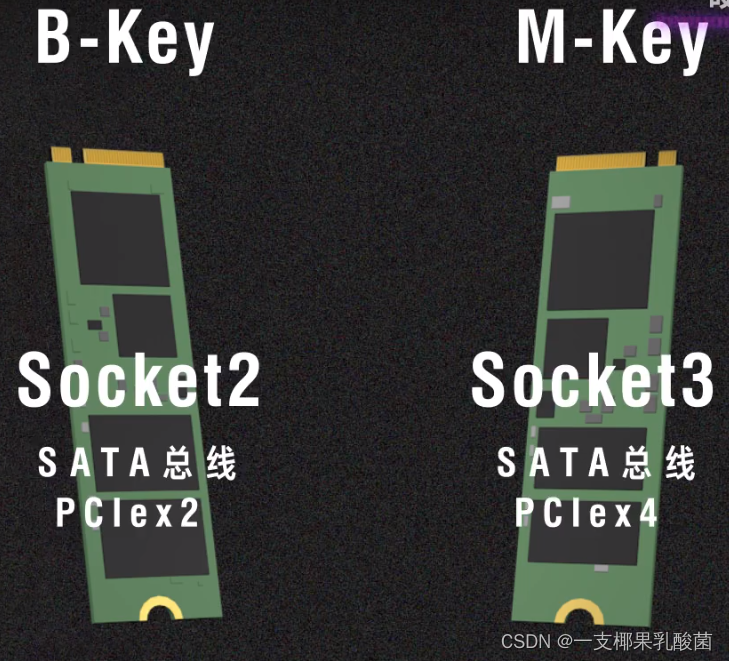

B-Key和M-Key

在这里插入图片描述

B-Key的豁口在左边，M-Key的豁口在右边。

B-Key被称为Socket2，支持SATA和PCIe×2总线。

M-Key被称为Socket3，支持SATA和PCIe×4总线。

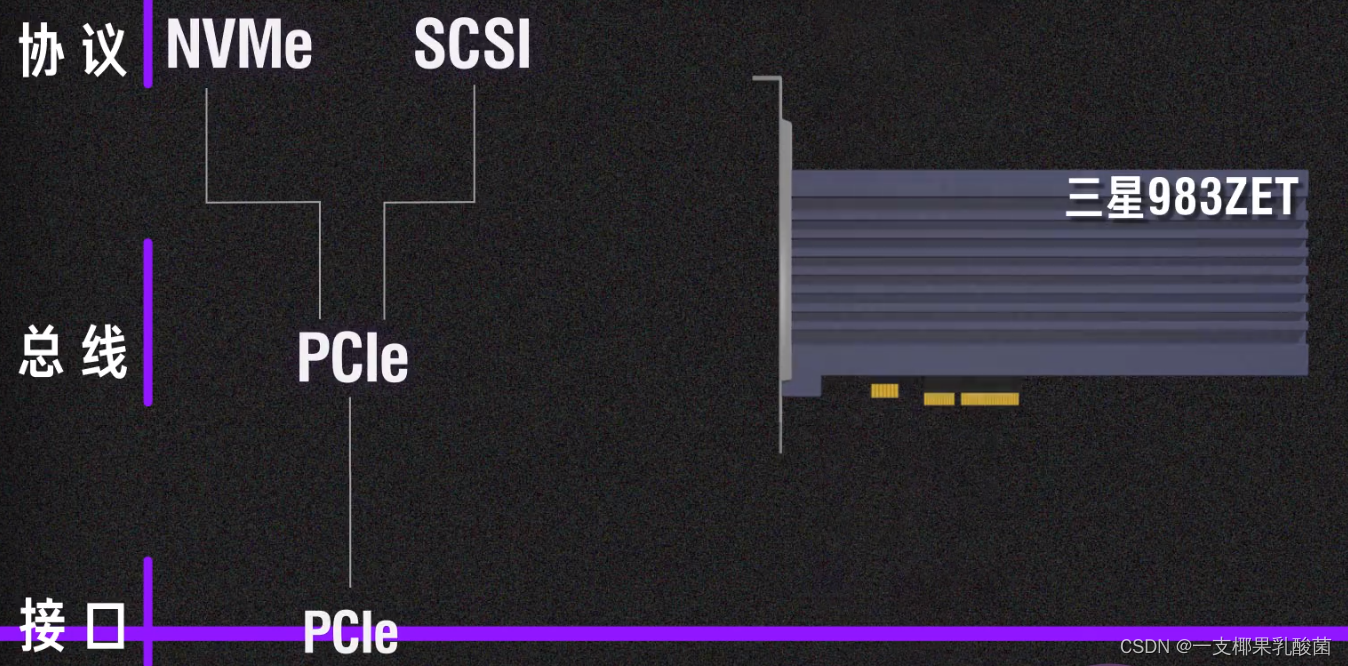

PCIe

在这里插入图片描述

PCIe既可以作为总线，承担传输通道的存在，也可以直接以接口的形式存在。

如果在PCIe接口上安装固态硬盘，使用的就是PCIe总线和NVMe协议。

早期的企业级固态也有使用PCIe总线和SCSI协议，比如Intel SSD I910。本质上是多个SCSI协议的SAS硬盘通过控制器组建阵列接入PCIe总线。

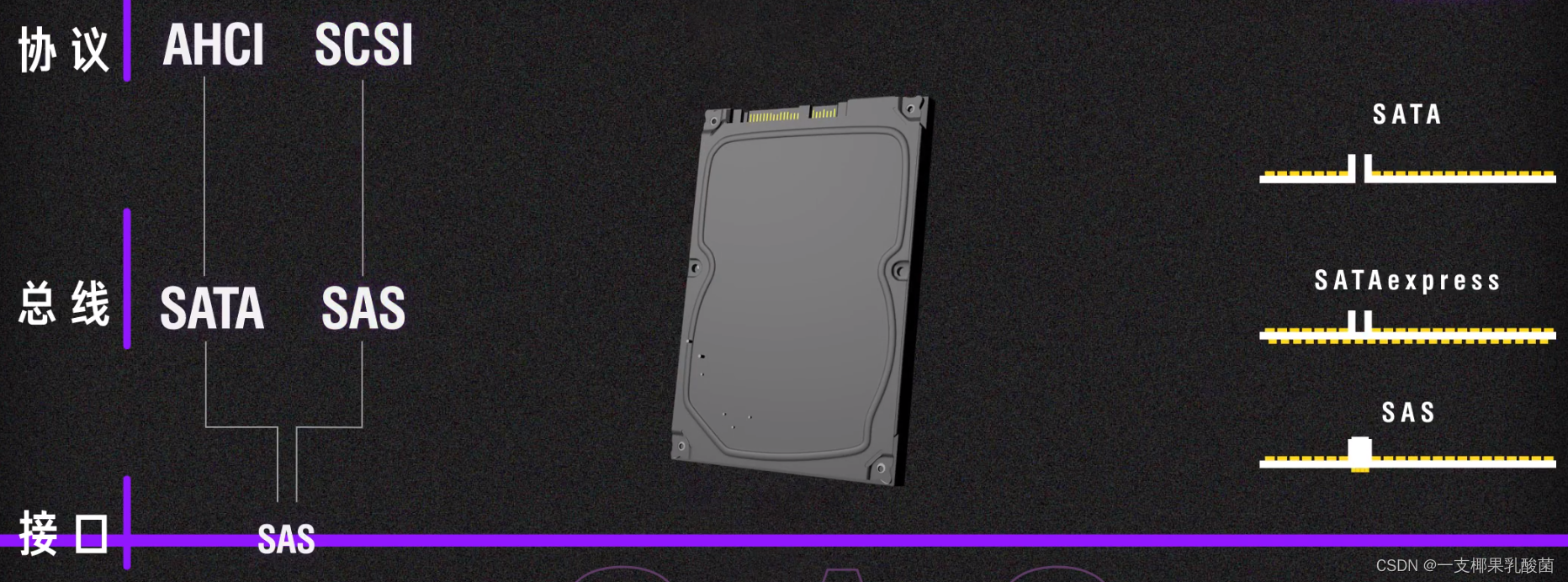

SAS

在这里插入图片描述

支持SAS总线和SCSI协议以及SATA总线和AHCI协议。

这种接口常见于服务器中，可以理解为强化版的SATA接口。其在SATA接口的基础上增加了更多的功能，并且支持更高速率的SATA总线。

SAS接口可以一分多，以满足服务器柜中多硬盘的要求。

由于SAS接口是在SATA接口上改动而来的，SAS接口可以向下兼容SATA硬盘，使用AHCI协议。

SAS硬盘只能接在支持SAS总线上，使用SCSI协议。

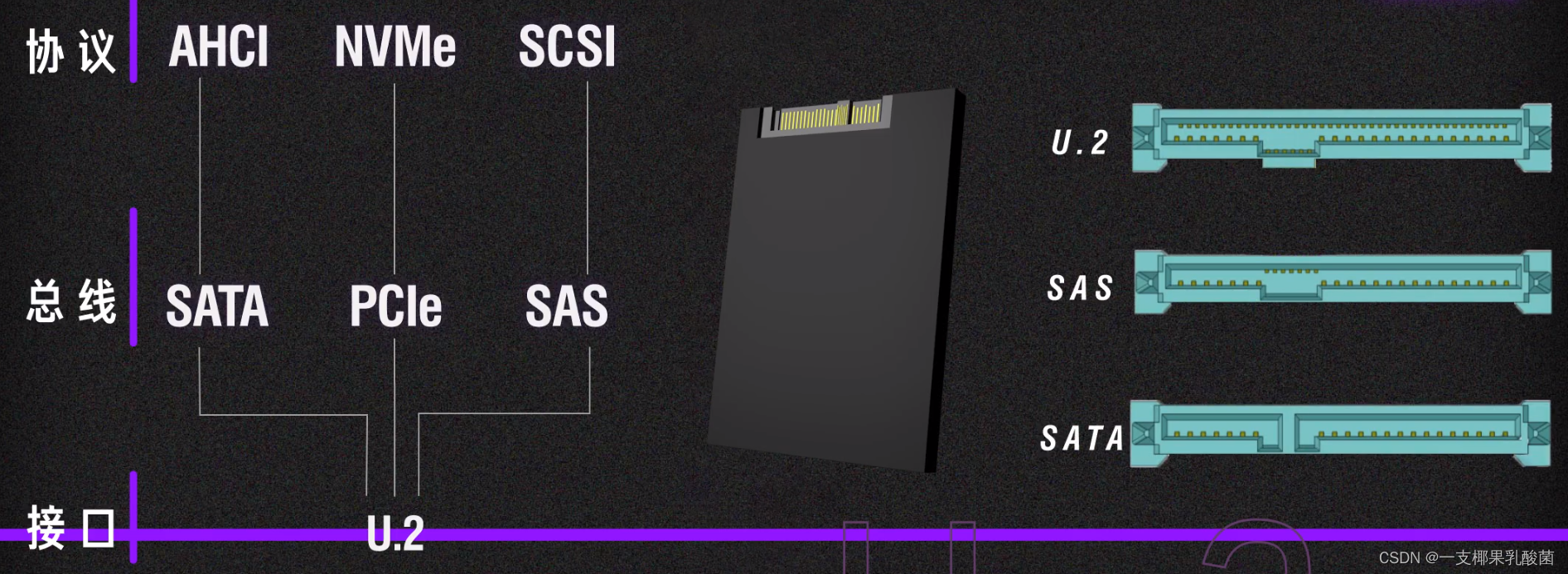

U.2

在这里插入图片描述

U.2接口在SAS接口上继续更改而来。除了兼容SATA（SATA总线和AHCI协议）和SAS（SAS总线和SCSI协议），还额外提供了PCIe×4的总线支持，使用NVMe协议。

协议

IDE

民用。早期协议，目前已被淘汰。

AHCI

民用。

NVMe

民用。

SCSI

服务器。

常见硬盘规格

名称接口总线协议接口理论速率上限
西部数据蓝盘1TBSATASATA3.0AHCI600MB/s
固态铠侠TC10(SATA)SATASATA3.0AHCI600MB/s
三星860EVO(M.2)M.2 B&M-KeySATA3.0AHCI600MB/s
三星SM951(AHCI)M.2 M-KeyPCIe3.0×4AHCI4GB/s
三星XP941M.2 M-KeyPCIe2.0×4NVMe2GB/s
西部数据SN500M.2 B&M-KeyPCIe3.0×2NVMe2GB/s
西部数据SN750M.2 M-KeyPCIe3.0×4NVMe4GB/s
三星980PROM.2 M-KeyPCIe4.0×4NVMe8GB/s
三星983ZETPCIePCIe3.0×4NVMee4GB/s
Intel SSD I910PCIePCIe2.0×8SCSI4GB/s
希捷银河4TSASSAS3.0SCSI1.2GB/s
Intel P4510U.2PCIe3.0×4NVMe4GB/s
