SPI通信

  • SPI （串行外设接口，Serial Peripheral Interface）是由Motorola公司开发的一种通用数据总线
  • 四根通信线:
    • SCK (Serial Clock) 串行时钟线 或者称为SCLK、CLK、CK
    • MOSI (Master Output Slave Input) 主机输出从机输入 或者称为 DO(Data Output)
    • MISO (Master Input Slave Output) 主机输入从机输出 或者称为 DI(Data Input)
    • SS (Slave Select) 从机选择 或者称为 NSS（Not Slave Select）、CS(Chip Select)
  • 同步,全双工
  • 支持总线挂载多设备(一主多从) 仅支持一主多从，不支持多主机

SPI相较IIC的优缺点

  • 1.SPI传输更快，SPI协议并没有严格规定最大传输速度，这个最大传输速度取决于芯片厂商的设计需求
  • 2.SPI的设计比较简单粗暴，实现的功能没有IIC那么多
  • 3.SPI的硬件卡开销比较大，通信线的个数比较多，并且通信过程中，经常会有资源浪费的现象

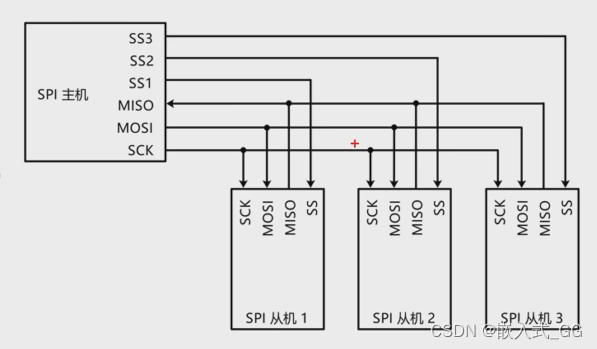

硬件电路

  • 所有SPI设备的SCK、MOSI、MISO分别连在一起
  • 主机另外引出多条SS控制线，分别接到各从机的SS引脚
  • 输出引脚配置为推挽输出，输入引脚配置为浮空或上拉输入
    在这里插入图片描述

SS线是低电平有效，主机想和谁通信，就把对应的SS输出线置低电平就行了，所以刚开始初始化的时候把所有的SS线置高电平，即1，这样就谁都不指定，通信结束之后，再置为高电平

当然同一时间，主机只能置一个SS为低电平，只能选中一个从机，否则，如果主机同时选中多个从机，就会导致数据冲突

这里为什么IIC不使用推挽输出获得更快的传输速度呢？

推挽输出，高低电平都有很强的驱动能力，这将使得SPI引脚信号的下降沿，非常迅速，上升沿，也非常迅速，SPI信号变化的快，那自然它就能达到更高的传输速度，一般SPI信号都能轻松达到MHZ的速度级别

然而这里IIC并不是不想使用更快的推挽输出，而是I2C要实现半双工，经常要切换输入输出，另外I2C又要实现多主机的时钟同步和总线仲裁，这些功能，都不允许I2C使用推挽输出

在这里还有一个问题，就是如果三个从机都始终是推挽输出，势必会导致冲突，所以在SPI协议里，有一条规定，当从机的SS引脚为高电平，也就是从机未被选中时，它的MISO引脚，必须切换为高阻态，这样就可以防止，一条线有多个输出，而导致的电平冲突的问题了，在SS为低电平时，MISO才被允许变为推挽输出，当然这个切换过程都是在从机里，我们都是一般写主机程序，并不需要关注这个问题

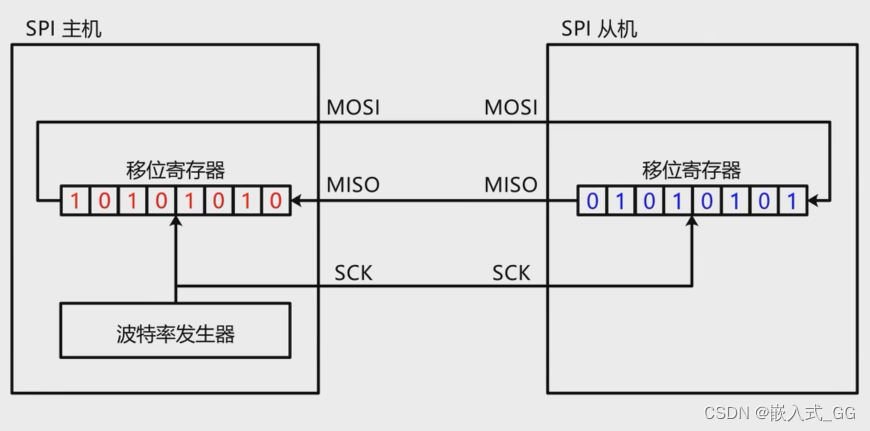

移位示意图

在这里插入图片描述

SPI一般都是高位先行的，所以波特率发生器也就是时钟源SCK，每来一个时钟，移位寄存器都会向左进行移位，从机中的移位寄存器也是同理

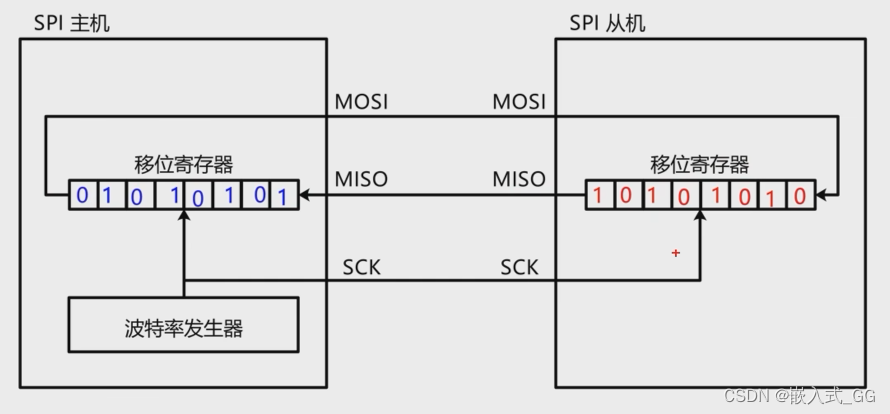

在时钟波形图中，当处于上升沿时，主机将高位数据输出到MOSI通信线上，从机也把最高位输出到MISO通信线上，然后下降沿进行数据采样输入，MOSI线上的数据就输出到从机的移位寄存器中，同样，MISO线上的数据输入到主机的移位寄存器中，这样就完成了一次一位数据的交换，这样的步骤重复8次也就是8个时钟后，那么就可以交换一个字节数据了

在这里插入图片描述

  • 如果只想发送数据，不接受数据，那么主机只管发送数据即可，不去读取从机发送过来的数据即可
  • 如果只想接收数据，那么主机只管随便发送一个字节数据，把从机的数据交换过来就可以了，通常都是发送0x00或0xFF

SPI时序基本单元

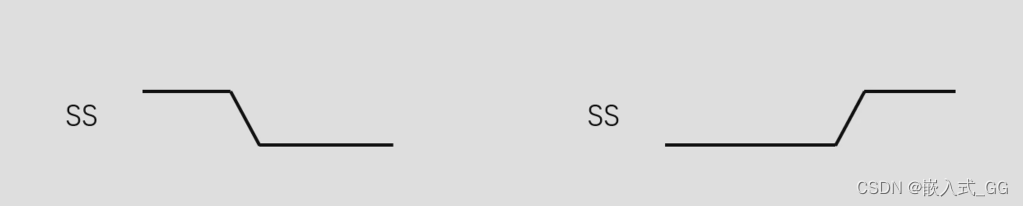

起始和终止条件
  • 起始条件：SS从高电平切换到低电平
  • 终止条件：SS从低电平切换到高电平

在这里插入图片描述

传输单元

什么时候开始移位？是上升沿移位还是下降沿移位？SPI并没有限定死，给了我们可以配置的选择，这样的话，SPI就可以兼容更多的芯片。
SPI有两个可以配置的位CPOL（时钟极性，Clock Polarity）和CPHA（时钟相位，Clock Phase）,每一位可以配置为0和1，这样就可以有四种模式，但功能都是一样的

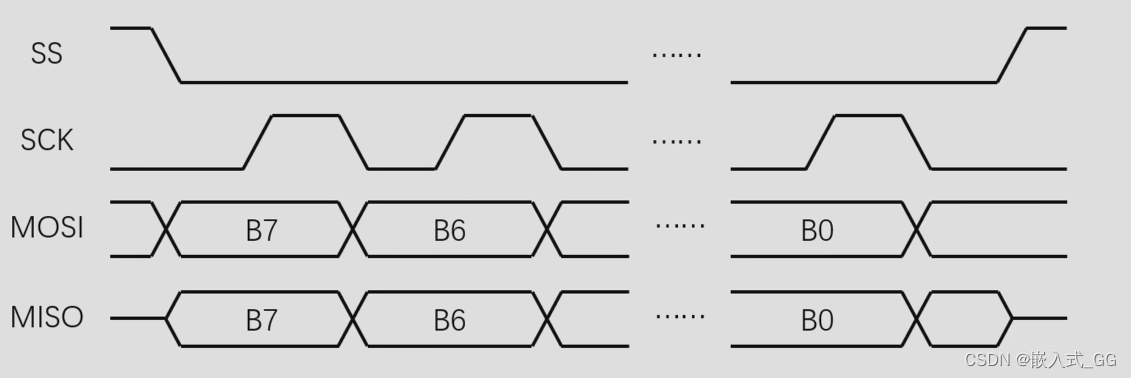

  • 交换一个字节 (模式0)
  • GPOL=0:空闲状态时,SCK为低电平
  • CPHA=0: SCK第一个边沿移入数据,第二个边沿移出数据

在这里插入图片描述

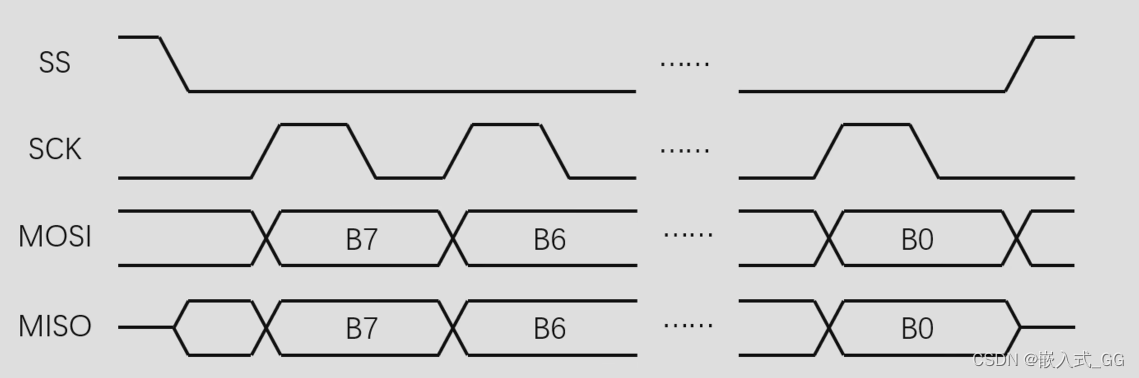

  • 交换一个字节(模式1)
  • CPOL=0:空闲状态时,SCK为低电平
  • CPHA=1: SCK第一个边沿移出数据,第二个边沿移入数据

在这里插入图片描述

  • 交换一个字节 (模式2)
  • CPOL=1:空闲状态时,SCK为高电平
  • CPHA=0: SCK第一个边沿移入数据,第二个边沿移出数据
  • 交换一个字节(模式3)
  • CPOL=1:空闲状态时,SCK为高电平
  • CPHA=1: SCK第一个边沿移出数据,第二个边沿移入数据

IIC规定一般是有效数据流第一个字节是寄存器地址，之后依次是读写的数据，使用的是读写寄存器的模型
而SPI使用的是指令码加读写数据模型，第一个发送交换的数据，一般叫作指令码，在从机中，对应的会定义一个指令集，当我们需要发送什么指令时，就可以在起始后第一个字节发送指令集里面的数据，这样就能指导完成相应的功能了，不同的指令，可以有不同的数据个数，有的指定，只需要一个字节的指令码就可以完成，比如W25Q64（存储器模块）的写使能，写失能等指令，而有的指令，后面就需要再跟要读写的数据，比如W25Q54的写数据、读数据等，写数据，指令后面就得跟上，我要在哪里写，写什么
