简介

根据Matlab里对直流电机模型的介绍，搭建了直流电机的电压环路单闭环控制模型和电压环电流环双闭环的控制模型，并进行了仿真对比，前面介绍部分是对SIMULINK里模型的翻译，可进行参考，内容均以4K图片整理

文中所有的模型可此处下载

点击图片可查看高清版本

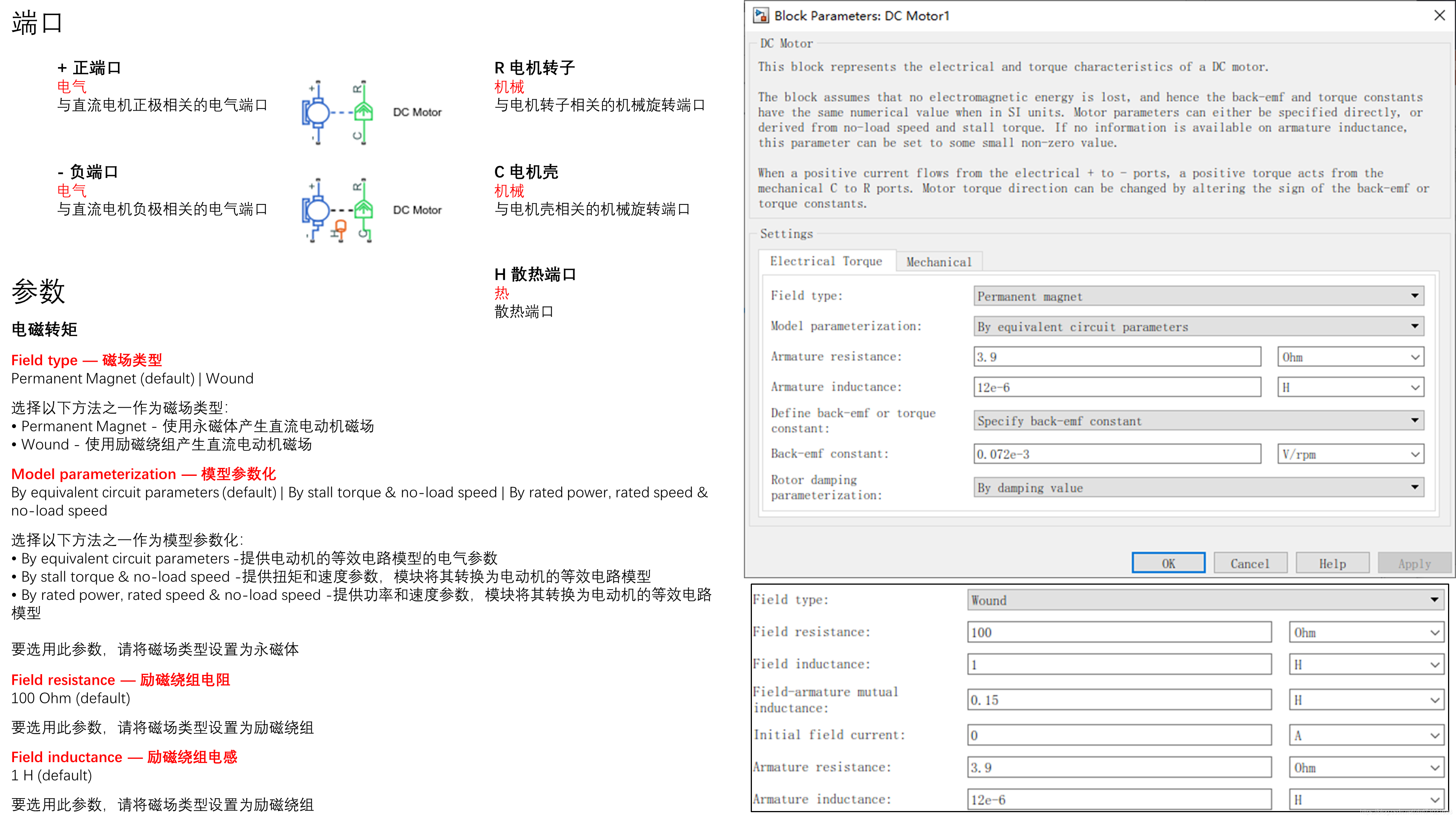

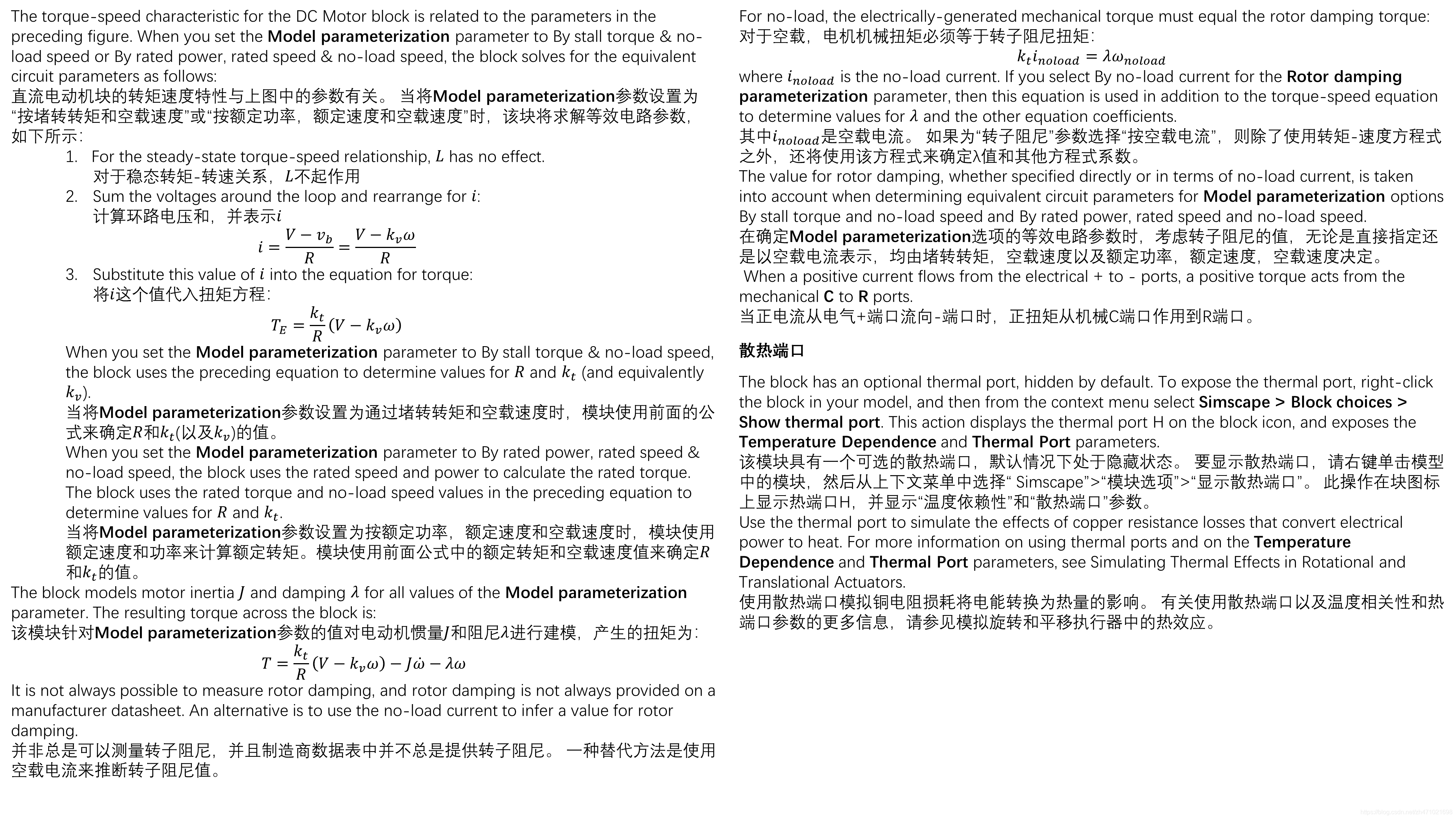

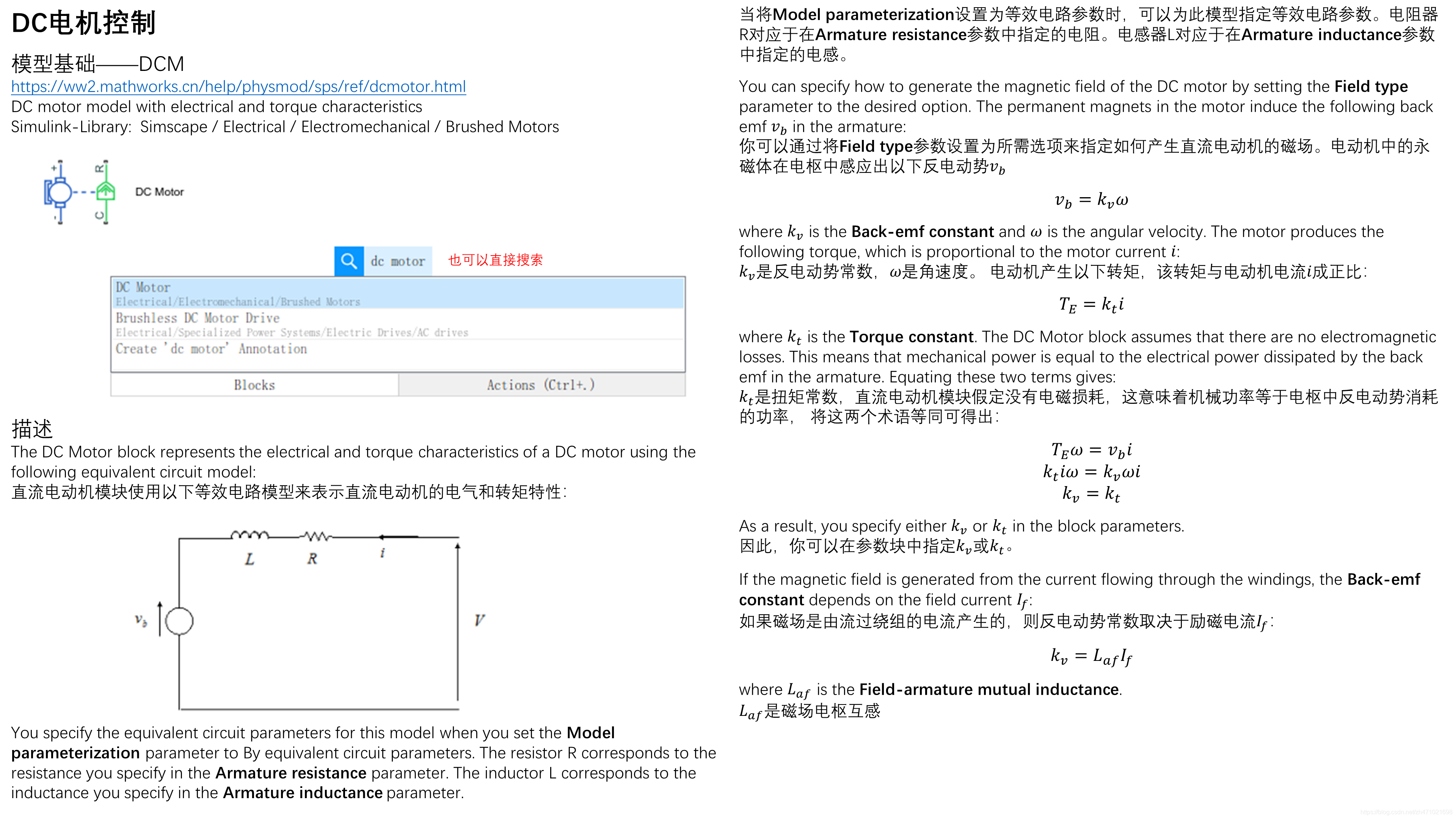

直流电机模型

在这里插入图片描述

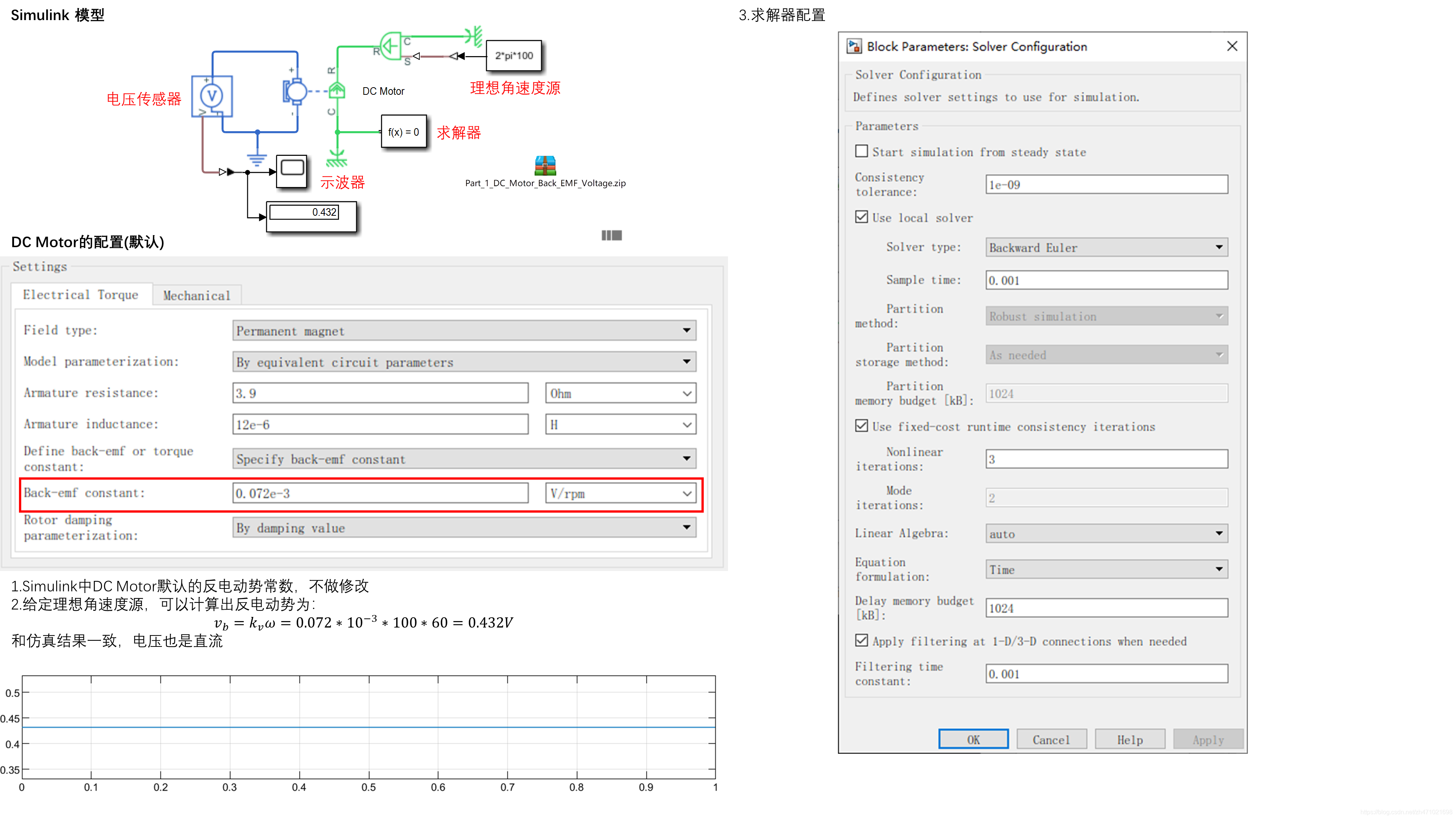

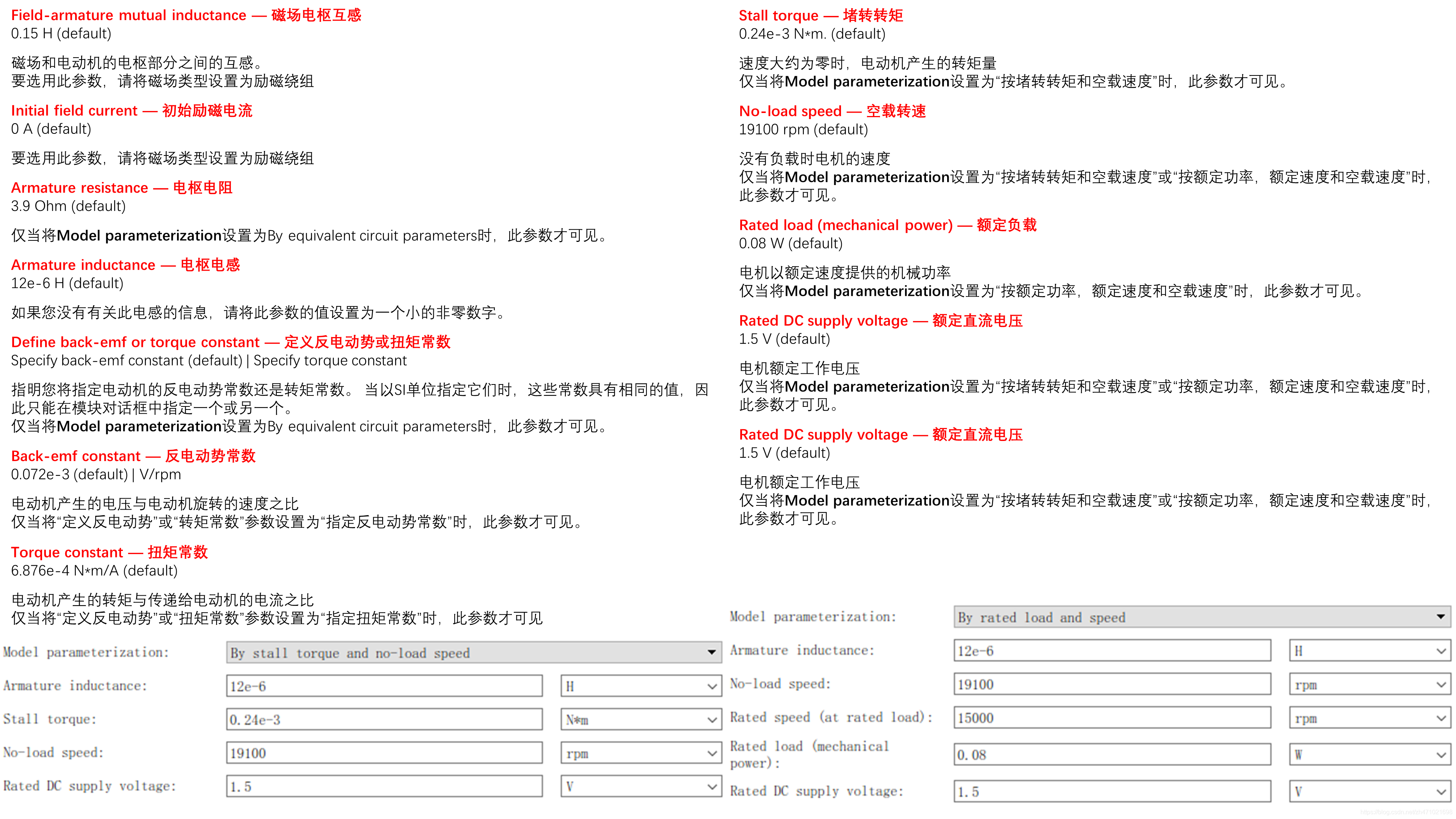

反电动势

在这里插入图片描述

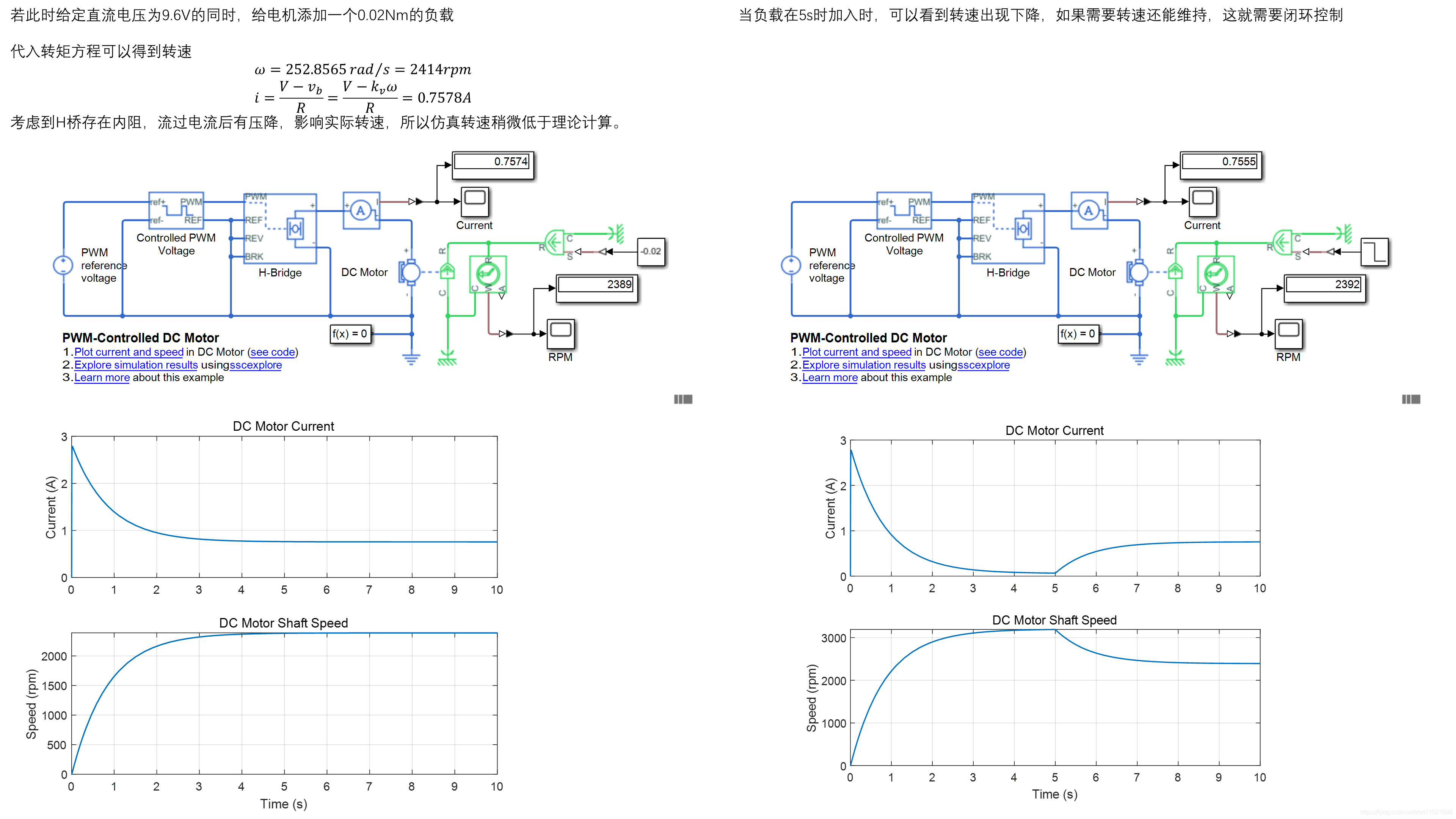

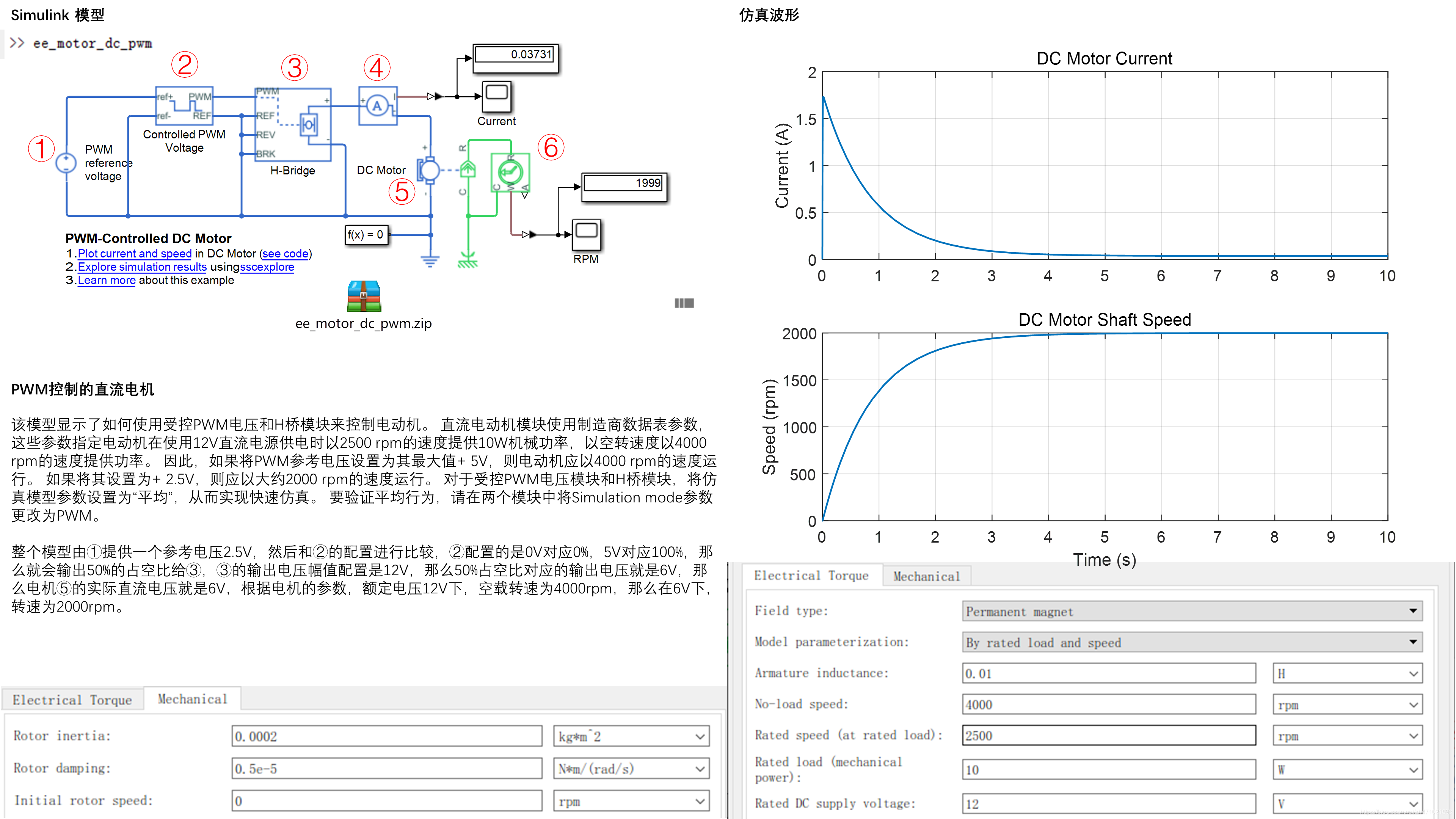

PWM控制

在这里插入图片描述

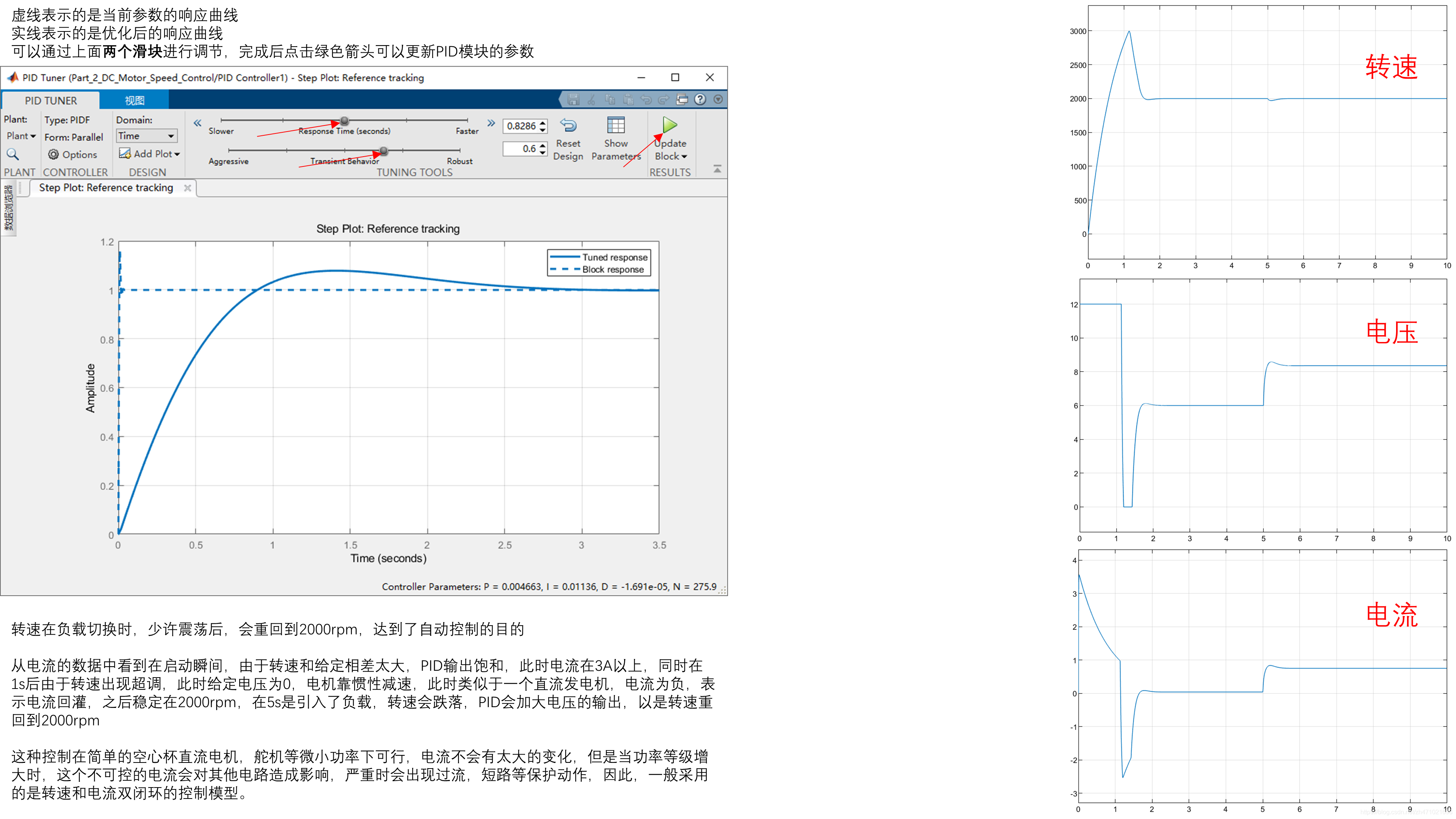

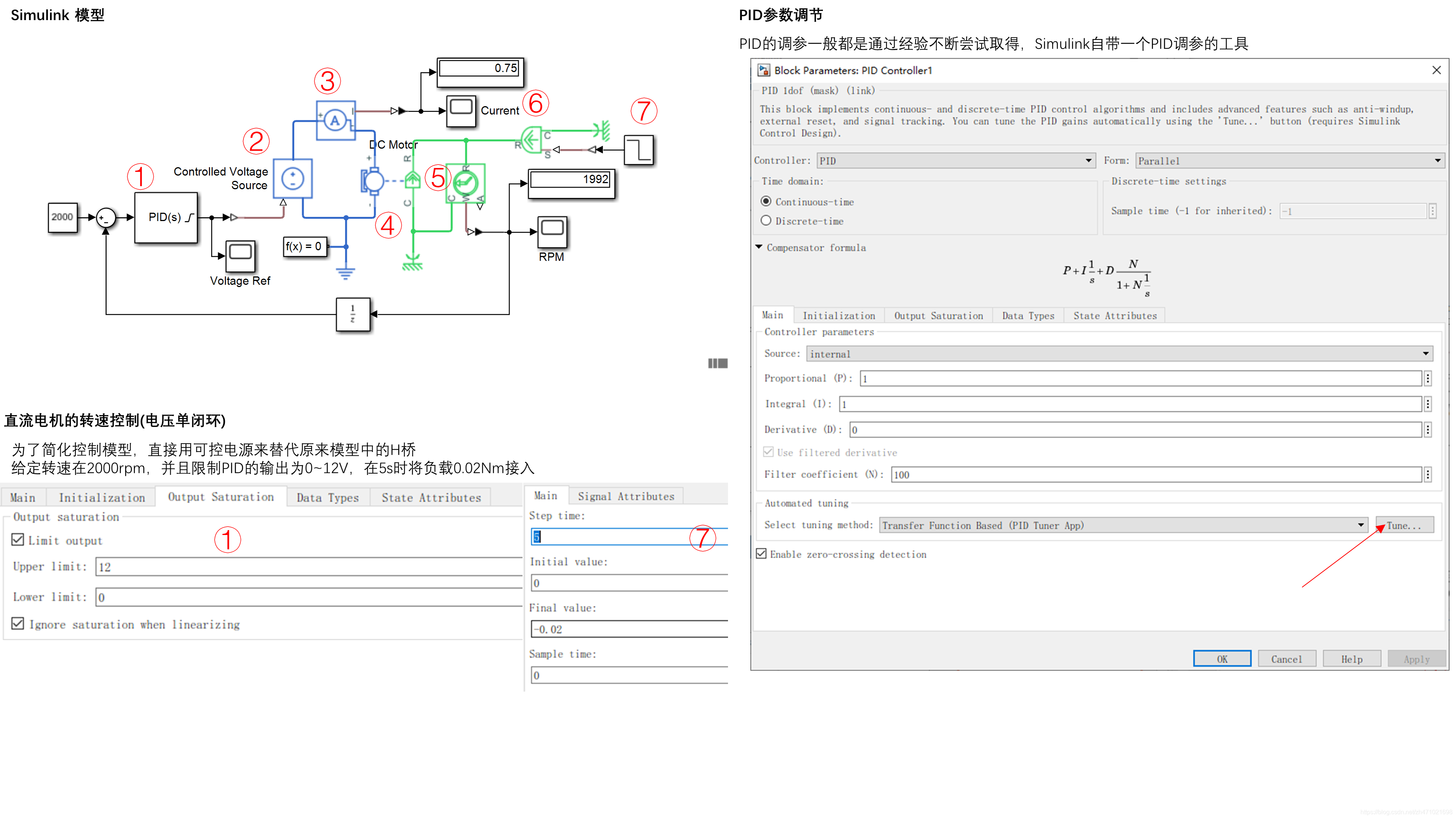

单闭环调速

在这里插入图片描述

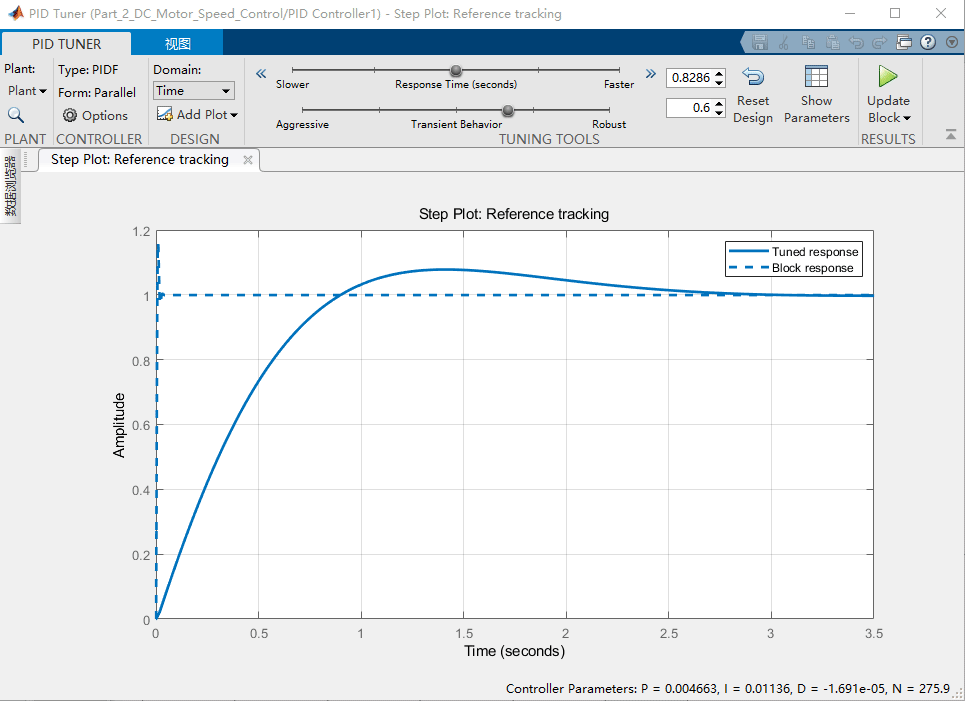

演示一下操作过程

在这里插入图片描述

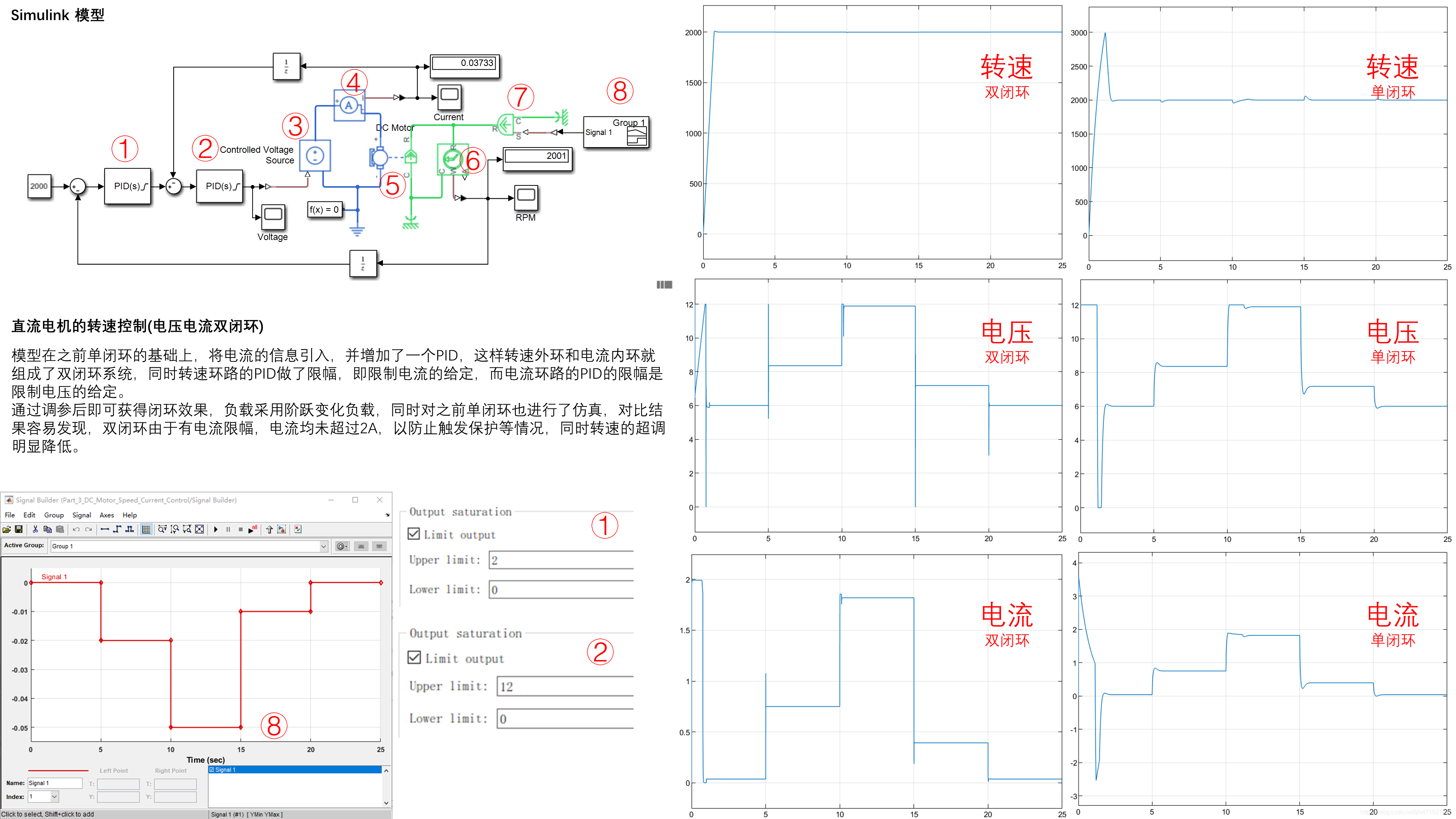

双闭环调速

在这里插入图片描述
