直流电动机的控制系统建模(MATLAB)

  1. 建立电机模型

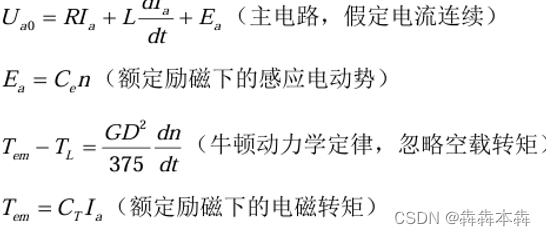

为了分析调速系统的稳定性和动态品质,必须首先建立描述系统动态物理规 律的数学模型。对于他励直流电动机以磁场为媒介,实现电能和机械的转换,其数 学模型主要包含了电压平衡方程和机械运动方程。

式中,TL——电动机的负载转矩,单位为N•m;

GD²——电力拖动系统运动部分折算到电动机轴上的飞轮力矩,单位为N•㎡;

CT——电动机额定励磁下的转矩电流比,单位为N·m/A,

Ce——电动势常数,单位为V·min/r。

在零初始条件下,取等式两侧的拉氏变换,得电压与电流间传递函数为:

电流与电动势间的传递函数为:

直流电动机的工作状态受到两个物理量的影响:一个是PWM放大器的输出 电压;另一个是负载电流。前者是控制输入量,后者是扰动输入量。

2. 模型参数计算

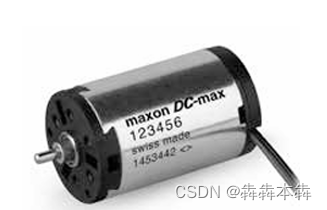

本文选择附件资料中的17-EN-91名称的maxon DC-max电机,如下图所示:

电机参数如下图所示&#
