LTE 频点 频段 之间的换算

LTE 频点 频段 之间的换算

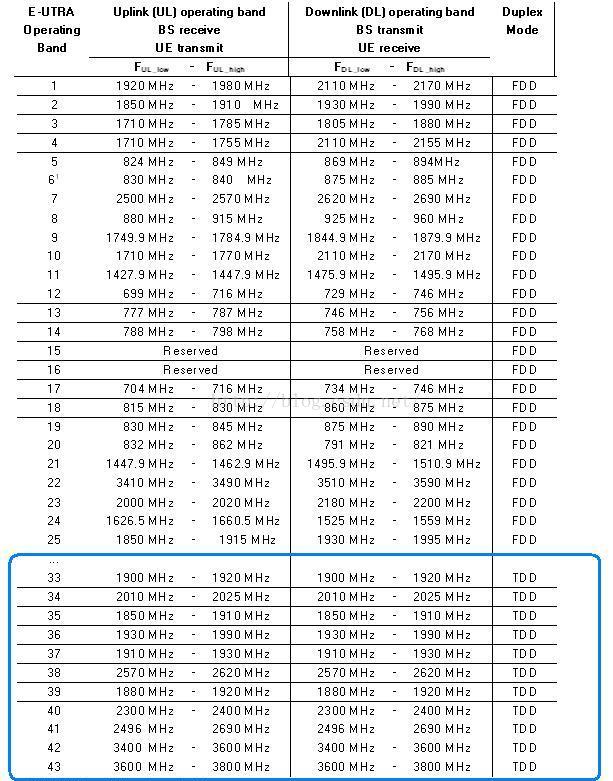

3GPPR10中，规定的LTE频段信息如下，高BAND为TDD-LTE频段

各频段对应的频点

E-UTRA Operating Band	Downlink			Uplink
	FDL_low (MHz)	NOffs-DL	RangeofNDL	FUL_low (MHz)	NOffs-UL	RangeofNUL
1	2110	0	0 – 599	1920	18000	18000 – 18599
2	1930	600	600- 1199	1850	18600	18600 – 19199
3	1805	1200	1200 – 1949	1710	19200	19200 – 19949
4	2110	1950	1950 – 2399	1710	19950	19950 – 20399
5	869	2400	2400 – 2649	824	20400	20400 – 20649
6	875	2650	2650 – 2749	830	20650	20650 – 20749
7	2620	2750	2750 – 3449	2500	20750	20750 – 21449
8	925	3450	3450 – 3799	880	21450	21450 – 21799
9	1844.9	3800	3800 – 4149	1749.9	21800	21800 – 22149
10	2110	4150	4150 – 4749	1710	22150	22150 – 22749
11	1475.9	4750	4750 – 4949	1427.9	22750	22750 – 22949
12	729	5010	5010 - 5179	699	23010	23010 - 23179
13	746	5180	5180 – 5279	777	23180	23180 – 23279
14	758	5280	5280 – 5379	788	23280	23280 – 23379
…
17	734	5730	5730 – 5849	704	23730	23730 - 23849
18	860	5850	5850 – 5999	815	23850	23850 – 23999
19	875	6000	6000 – 6149	830	24000	24000 – 24149
20	791	6150	6150 – 6449	832	24150	24150 – 24449
21	1495.9	6450	6450 – 6599	1447.9	24450	24450 – 24599
22	3510	6600	6600–7399	3410	24600	24600–25399
23	2180	7500	7500 – 7699	2000	25500	25500 – 25699
24	1525	7700	7700 - 8039	1626.5	25700	25700 – 26039
25	1930	8040	8040 - 8689	1850	26040	26040 - 26689
…
33	1900	36000	36000 – 36199	1900	36000	36000 – 36199
34	2010	36200	36200 – 36349	2010	36200	36200 – 36349
35	1850	36350	36350 – 36949	1850	36350	36350 – 36949
36	1930	36950	36950 – 37549	1930	36950	36950 – 37549
37	1910	37550	37550 – 37749	1910	37550	37550 – 37749
38	2570	37750	37750 – 38249	2570	37750	37750 – 38249
39	1880	38250	38250 – 38649	1880	38250	38250 – 38649
40	2300	38650	38650 – 39649	2300	38650	38650 – 39649
41	2496	39650	39650 –41589	2496	39650	39650 –41589
42	3400	41590	41590 – 43589	3400	41590	41590 – 43589
43	3600	43590	43590 – 45589	3600	43590	43590 – 45589



频段和频点信息如何映射那？协议中如下规定：

F_DL = F_{DL_low} +0.1(N_DL – N_Offs-DL)

F_UL =F_{UL_low} + 0.1(N_UL –N_Offs-UL)

例如：要计算频点为38000的频段，那么根据频点表格，首先确定EARFCN=38000是BAND38的频段，那么F_{DL_low}=2570,N_DL –N_Offs-DL=37750



F_DL = 2570+ 0.1(38000 –37750)=2595,

上行频点以及从频点计算频段方法都以此类推！

参考文档：

3GPP36.101
