上行PT-RS(Phase-tracking reference signal)与下行PT-RS用途相同，这里我们套用下行PT-RS的描述：Phase-tracking RS（相位跟踪参考信号）是NR新增的参考信号，主要有以下用途：

用于发送方和接收方校正由于晶振相位误差引起的干扰。
用于抑制频域上(尤其是高频毫米波)的相位噪音和常见的相位误差。
在上行和下行信道中均有phase-tracking RS。

Sequence generation

如果没有开启transform precoding功能，在layer j子载波k上预编码的PT-RS由下式给出：

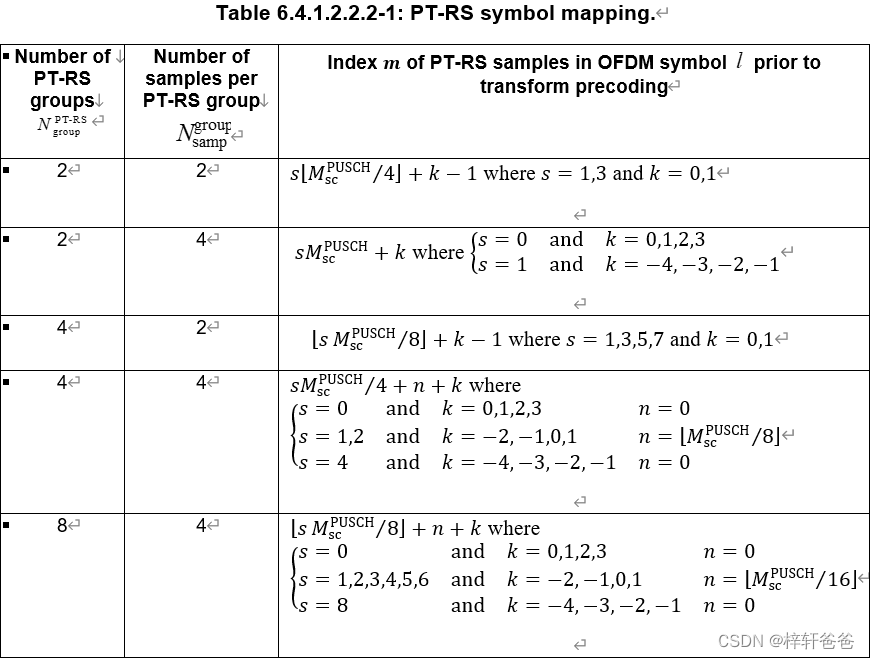

如果开启transform precoding功能，在tranform precoding之前，PT-RS $r_{m}({m}')$ 要映射到位置m上，m取决于PT-RS group 的数量、每个PT-RS group的采样数量以及PUSCH传输的子载波数量 ,该3个变量的值通过Table 6.4.1.2.2.2-1获取:

$r_{m}({m}')$ 按照以下公式生成：

Resource Mapping

I. Transform precoding is not enabled

本场景对应的PUSCH传输时基于OFDM的上行传输，终端应只在用于PUSCH传输的RB中传输PT-RS。

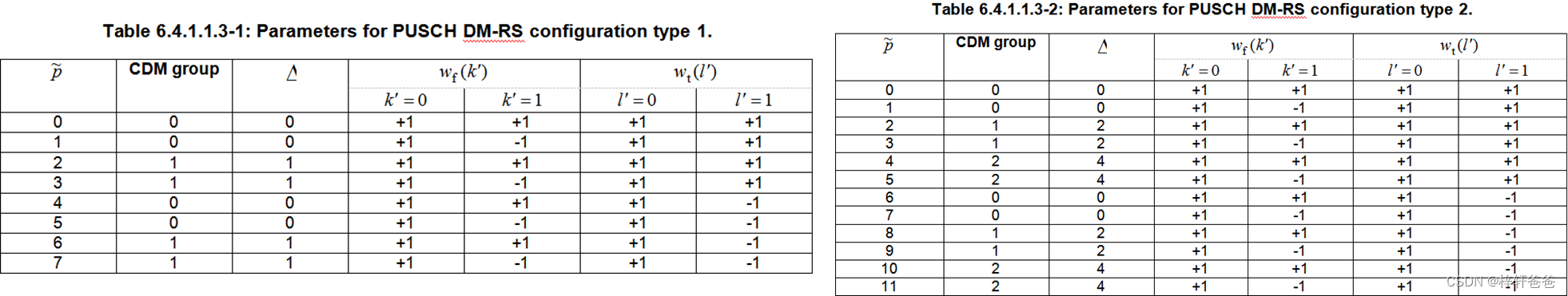

PUSCH PT-RS应按照如下公式映射到相关RE上：

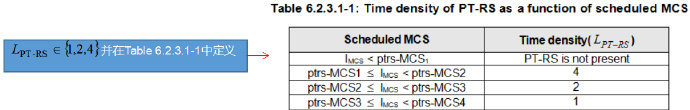

相对于PUSCH资源开始位置的时域索引 $l$ 定义如下：

1. 设置 $i=0,l_{ref}=0$ ；

2. 如果在区间 $max(l_{ref}+(i-1)L_{PT-RS}+1,l_{ref}),...,l_{ref}+iL_{PT-RS}$ 中的任何符号与用于PUSCH DMRS的符号相重叠，则：

设置 $i=1$ ；
如果是single-symbol DMRS，设置 $l_{ref}$ 为DMR符号的符号索引；如果是double-symbol DMRS，设置 $l_{ref}$ 为DMRS符号的第二个符号的符号索引；
只要 $l_{ref}+iL_{PT-RS}$ 仍然处于PUSCH资源内，从步骤2开始重复

3. 将 $l_{ref}+iL_{PT-RS}$ 加入到PT_RS的时域索引集合里

4. $i=i+1$ ；

5. 只要 $l_{ref}+iL_{PT-RS}$ 在时域上仍然处于PUSCH资源范围内，从步骤2 开始重复。

从以上我们可以知道，PUSCH PT-RS从PUSCH传输的第一个OFDM symbol开始占用，在时域上的位置与PUSCH DMRS位置相关，即PT-RS相对于PUSCH DMRS的位置为:

1.如果PUSCH DMRS为single-symbol DMRS，则PT-RS在时域上的位置为：DMRS符号索引+ $L_{PT-RS}$

2.如果PUSCH DMRS为double-symbol DMRS，则PT-RS在时域上的位置为：DMRS第2个符号索引+ $L_{PT-RS}$

总结一下：

PUSCH PT-RS从PUSCH传输的第一个OFDM symbol开始占用，并从该symbol开始按照 $L_{PT-RS}$ 的长度占用PUSCH时域上的OFDM symbol。
在时域上不与PUSCH DMRS重叠。
在遇到PUSCH DMRS后，重新从0开始计算，经过 $L_{PT-RS}$ 个symbol后再占用PUSCH时域上的OFDM symbol。

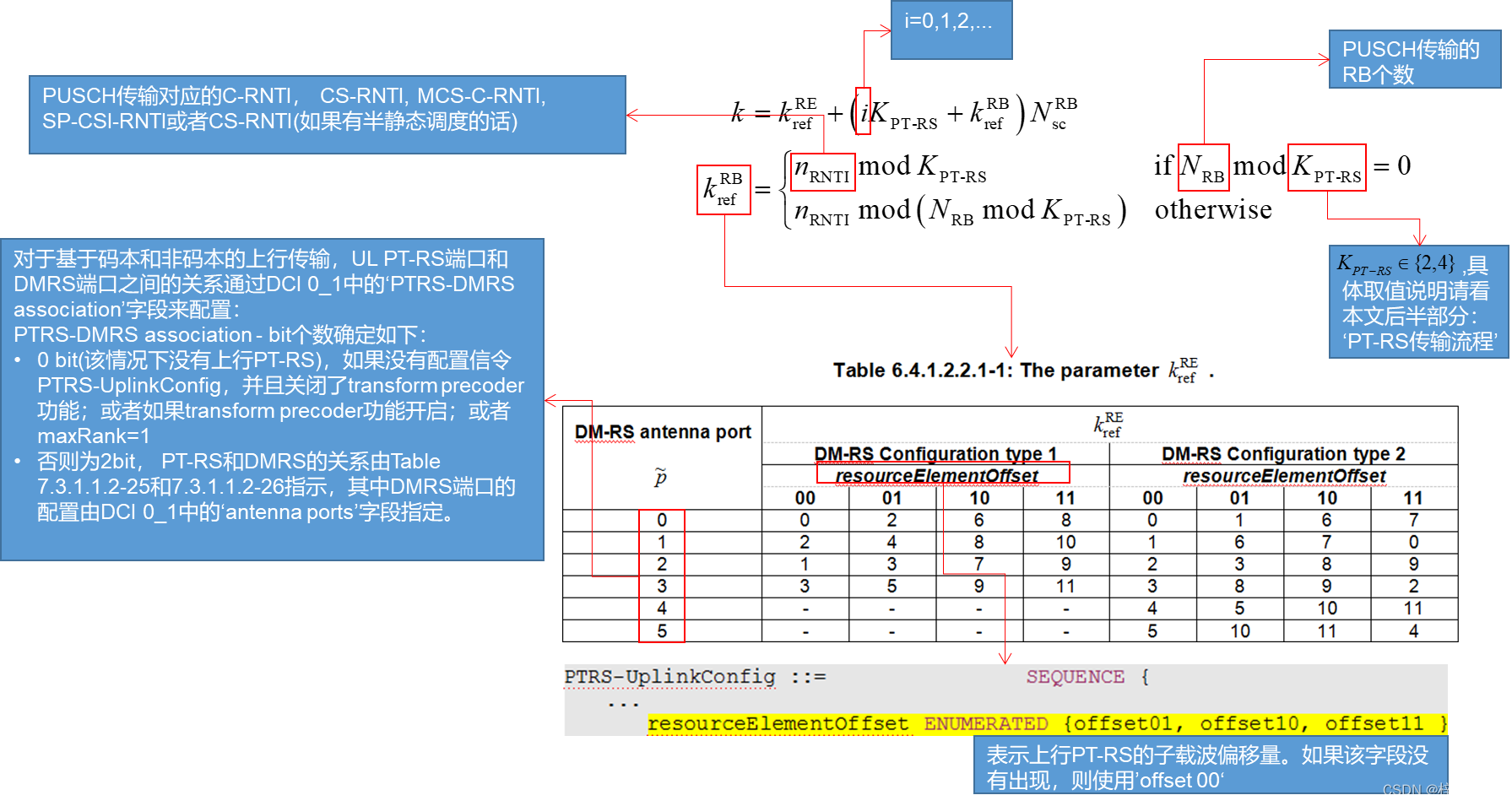

出于PT-RS映射目的，用于PUSCH传输的RB资源从被调度的最小序号RB到被调度的最高序号RB按照从0到 $N_{RB}-1$ 的序号排序。在这些RB中的对应的子载波按照升序从最低频域开始从0到 $N_{sc}^{RB}N_{RB}-1$ 按照升序排序。映射到PT-RS的子载波由以下公式给出：

由以上公式可以看出，

PT-RS在频域上的位置和终端的C-RNTI相关，这样做的目的是降低不同终端之间的PT-RS在频域上相互冲突的可能性。
PT-RS在频域上是每2个或者每4个PRB发送一次(具体取决于 $K_{PT-RS}$ 的取值)。

下面我们举两个例子说明一下：

例1. 前置条件：

PUSCH映射类型A，dmrs-TypeA-Position = ‘pos2’，dmrs-AdditionalPosition='pos0', configuration Type 1, single-symbol DMRS
PUSCH在时域上的长度14 symbols，intra-slot hopping disable, $N_{RB}=4$ , C-RNTI = 66
$L_{PT-RS}=4$ , $K_{PT-RS}=4$
