ResNet变体：ResNeXt

论文标题：

1.对ResNet的改进思想

作者受到了如下几篇论文的启发：

（1）Going deeper with convolutions.

（2）Batch normalization: Accelerating deep network training by reducing internal covariate shift.

（3）Rethinking the inception architecture for computer vision.

（4）Inceptionv4, inception-resnet and the impact of residual connections on learning.

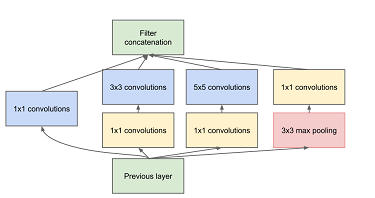

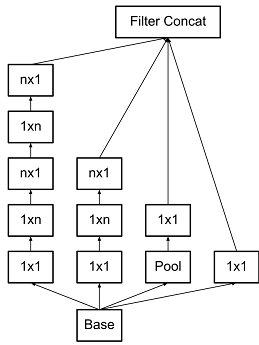

这几篇论文对传统的卷积层结构做出了一些改进，将传统的卷积层改进为下面几个图的结构：

此处我们不关心这些结构的具体细节，只需要在意2点：

（1）它们属于Inception系列网络，Inception系列推动了CNN架构的发展；

（2）它们均采用了split-transform-merge策略，即分离输入特征（split）、对分离后的输入特征分别处理（transform）、合并它们输出（merge）。

使用split-transform-merge方法构建的CNN，能够使用比较少的计算量达到比较高的性能。但是Inception系列的结构有一个特点，即网络的每个组件都比较繁琐复杂，分支较多，且每个分支的操作类型复杂多变。

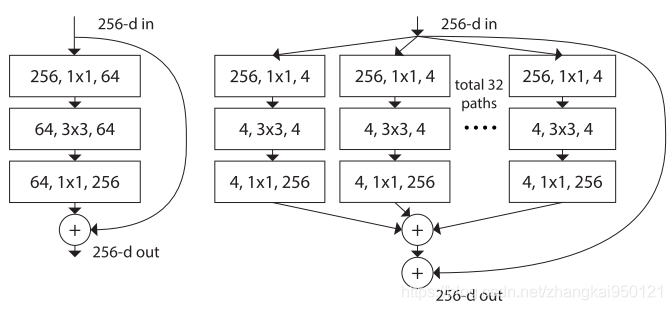

作者参考了Inception系列的结构，对ResNet结构进行改进，同时规避了Inception系列结构复杂多样的特点，原ResNet基本结构和改进后的ResNet基本结构如下图所示：

上图中左图为原ResNet的基本组件，右图为作者在参考了Inception系列后改进的ResNet结构的基本组件，作者将改进后的ResNet称作ResNeXt。

从图中可以看出，ResNeXt借鉴了Inception系列多分支的思想，并将其和残差模块结合；与Inception系列不同的是，ResNeXt中每个分支的结构完全相同，简化了网络结构设计。

2.Aggregated Transformation

作者将如下公式所表示的网络结构称作Aggregated Transformation：

$$\mathcal{F}(\mathbf{x})=\sum _{i=1}^C{\mathcal{T}}_i(\mathbf{x})$$

上式中的${\mathcal{T}}_i$表示分支结构，上面的公式表示使用多分支结构处理输入特征$\mathbf{x}$，并将多分支的结果累加。将ResNet中残差结构的思想与Aggregated Transformation结合，即为下面的公式：

$$\mathbf{y}=\mathbf{x}+\sum _{i=1}^C{\mathcal{T}}_i(\mathbf{x})$$

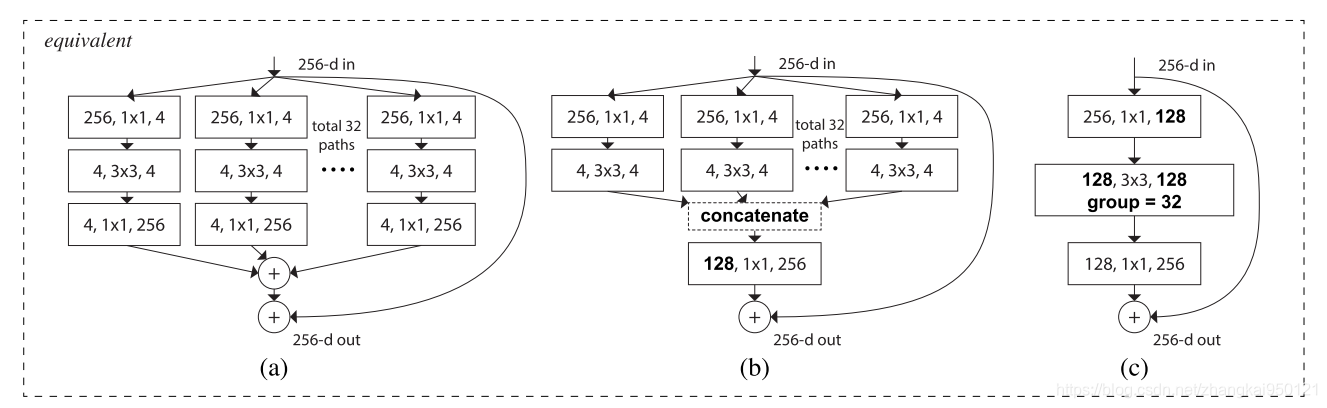

在上式中，若所有的${\mathcal{T}}_i$表示的分支结构完全相同，就是ResNeXt的基本组件，如下图图（a）所示：

为了有利于工程化实现，作者将上图图（a）的结构简化为图（b），需要注意的是，图（a）和图（b）中的结构是完全等价的。

而图（b）中的结构完全可以用分组卷积（Grouped Convolution）代替，即上图中图（c）的形式。上图中图（c）表示：

（1）先对256个通道的输入特征进行$1\times 1$卷积，输出128通道的特征；

（2）将128个通道的特征分为32组，每组4个通道；在每一组中，对这4个通道的输入特征做$3\times 3$卷积，输出4个通道的特征；将32组输出的特征在通道维度聚合，形成128个通道的输出特征；

（3）对128个通道的特征做$1\times 1$卷积，输出256个通道的特征；

（4）将上述输出结果与输入特征进行元素相加，即shotcut connection。

3.ResNeXt

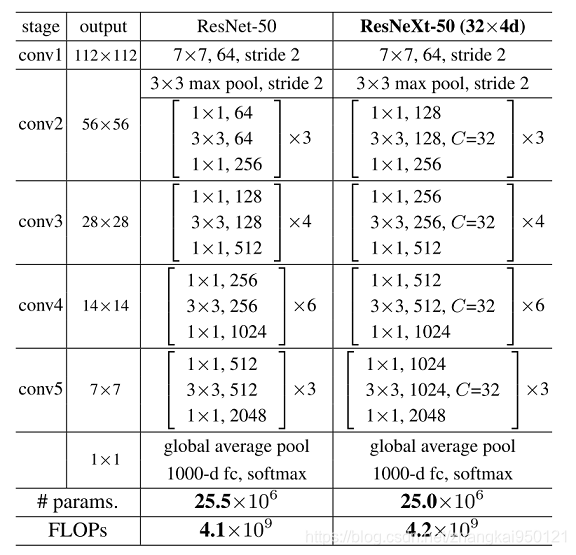

使用上述基本组件来构造ResNeXt网络，ResNeXt的整体结构以及与ResNet的对比如下表所示：

上面的表格表示了ResNet-50与ResNeXt-50（32x4d）的区别，中括号内表示基本模块的结构，中括号外面的数字表示该模块重复的次数。

在网络总体结构上，ResNeXt与ResNet类似：

（1）ResNeXt在conv3、conv4和conv5的第1个$3\times 3$卷积中设置步长为2，完成下采样的功能；

（2）在带有下采样功能的残差模块中，shortcut connection使用$1\times 1$卷积来解决输入、输出特征尺寸不一致的问题；

（3）每当feature map进行了一次下采样操作时，feature map的通道数变为原来2倍；

（4）每个卷积后面都带有BN和ReLU操作。

上面表格中ResNet-50（32x4d）括号里表示在conv2的残差模块中，$3\times 3$卷积层是有32组、每组4通道的分组卷积。

从上面表格的最后2行可以看出，ResNet-50和ResNeXt-50（32x4d）有着几乎相同的参数量和计算量。

需要注意的是，与ResNet系列网络类似，ResNeXt系列网络也是可拓展的，比如也存在与ResNet-101结构类似的ResNeXt-101。

4.ResNeXt的性能提升

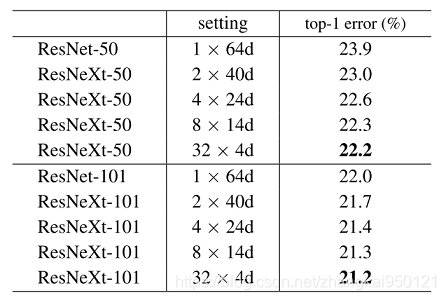

相比于ResNet系列网络，与之同等计算量的ResNeXt系列网络的性能提升情况如下表所示：

上面的表格分为上下2部分，ResNet-50和不同配置的ResNeXt-50网络有大致相同的计算量；ResNet-101和不同配置的ResNeXt-101网络有大致相同的计算量。

表格中的“setting”表示残差模块conv2中$3\times 3$卷积的配置情况，比如“$1\times 64d$”表示64通道的普通卷积，“$2\times 40d$”表示分组为2、每组40通道的分组卷积，以此类推。

“top-1 error(%)”表示网络在ImageNet数据集上的错误率。

从上图中可以看出，随着分组卷积的分组数量增加，为保证同等计算量，每一组的通道数会降低，网络性能会提高。

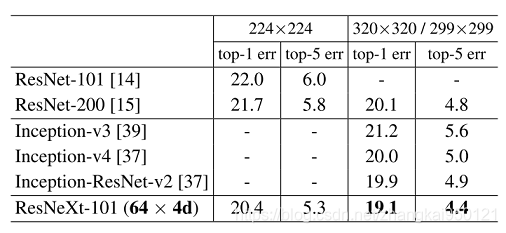

将ResNeXt网络与其他网络对比，在ImageNet验证集上的错误率如下表所示：

从上表中可以看出，ResNeXt-101(64x4d)有着比ResNet-200更高的性能，即使ResNet-200更深。

5.总结

作者借鉴了Inception系列网络结构，将其与ResNet中的残差结构结合，并且简化了Inception中分支的设计方法，使其模块化，设计出了ResNeXt结构。

ResNeXt结构拥有很强的可拓展性，且比同等计算量的ResNet有着更强的性能，能够在多种计算机视觉任务中替换掉ResNet。
