AUTOSAR IFL浮点插值库详解

AUTOSAR浮点插值库的架构、API与应用原理

1. 概述

1.1 IFL库的功能和作用

AUTOSAR IFL（Interpolation Floating-point Library，浮点插值库）是AUTOSAR标准中的一个基础软件库，专门用于处理浮点数值的插值计算。在汽车电子控制单元(ECU)开发中，IFL库提供了高效准确的数据插值功能，对于实现各种控制算法、校准功能和处理传感器数据至关重要。

IFL库的主要功能包括：

分布式数据点搜索和插值：将搜索和插值过程分为两个独立步骤，允许更灵活的数据处理
集成数据点搜索和插值：在单一函数中完成搜索和插值，提供更高效的操作
支持曲线插值和地图插值：可处理一维曲线数据和二维地图数据的插值

这些功能使IFL库能够满足各种汽车应用场景的需求，如发动机控制、变速箱管理、底盘控制等系统中的数据处理。

1.2 IFL库在AUTOSAR中的位置

作为AUTOSAR架构的一个基础软件模块，IFL库是系统服务的重要组成部分。它位于基础软件层中，并通过运行时环境(RTE)向应用软件提供服务。

IFL库具有以下特点：

再入性：所有函数支持并发调用，可被多个运行实体同时使用
标准化接口：提供统一的API，便于不同模块间的交互
独立于硬件：设计上与具体硬件平台无关，提高了代码的可移植性

2. 架构设计

2.1 AUTOSAR架构中的IFL库

下图展示了IFL库在AUTOSAR架构中的位置及其与其他模块的关系：

在这里插入图片描述

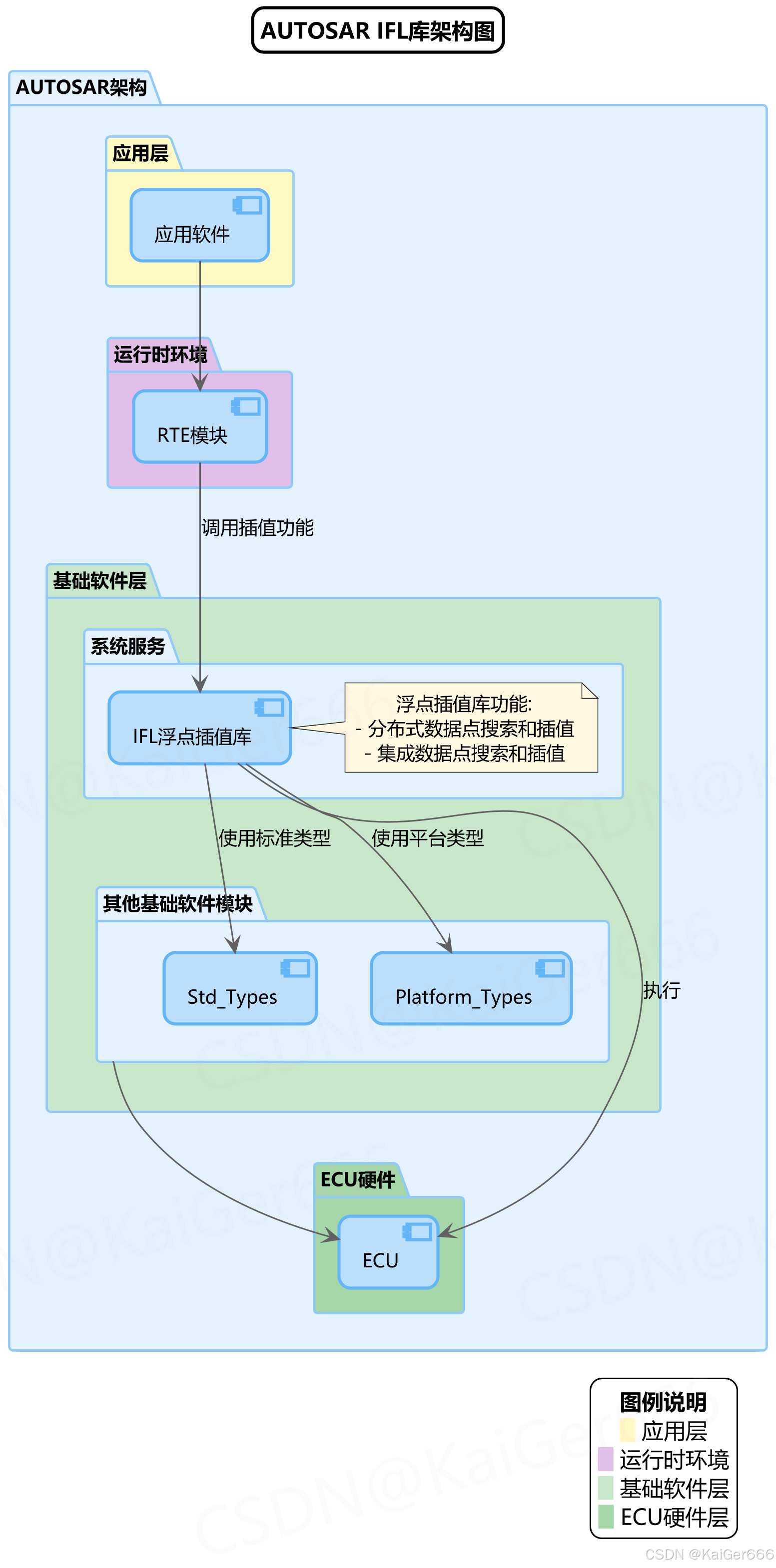

图2.1 AUTOSAR IFL库架构图

如上图所示，IFL库架构具有以下特点：

分层设计：
- 应用层：包含使用IFL库服务的应用软件
- 运行时环境层：负责协调应用软件和基础软件间的通信
- 基础软件层：包含IFL库和其他基础软件模块
- ECU硬件层：提供底层硬件支持
模块依赖关系：
- IFL库依赖于Std_Types和Platform_Types模块，用于定义标准数据类型
- 应用软件通过RTE调用IFL库提供的插值功能
- IFL库最终通过硬件抽象层与ECU硬件交互
功能封装：
- IFL库封装了复杂的插值算法，向上层提供简洁明确的接口
- 将浮点数据处理逻辑与应用逻辑分离，遵循关注点分离原则

IFL库作为基础软件层的系统服务组件，为应用软件提供高效的数据插值功能，同时保持了与AUTOSAR架构的一致性和兼容性。

2.2 IFL库API结构

下图展示了IFL库的API结构和主要组件：

在这里插入图片描述

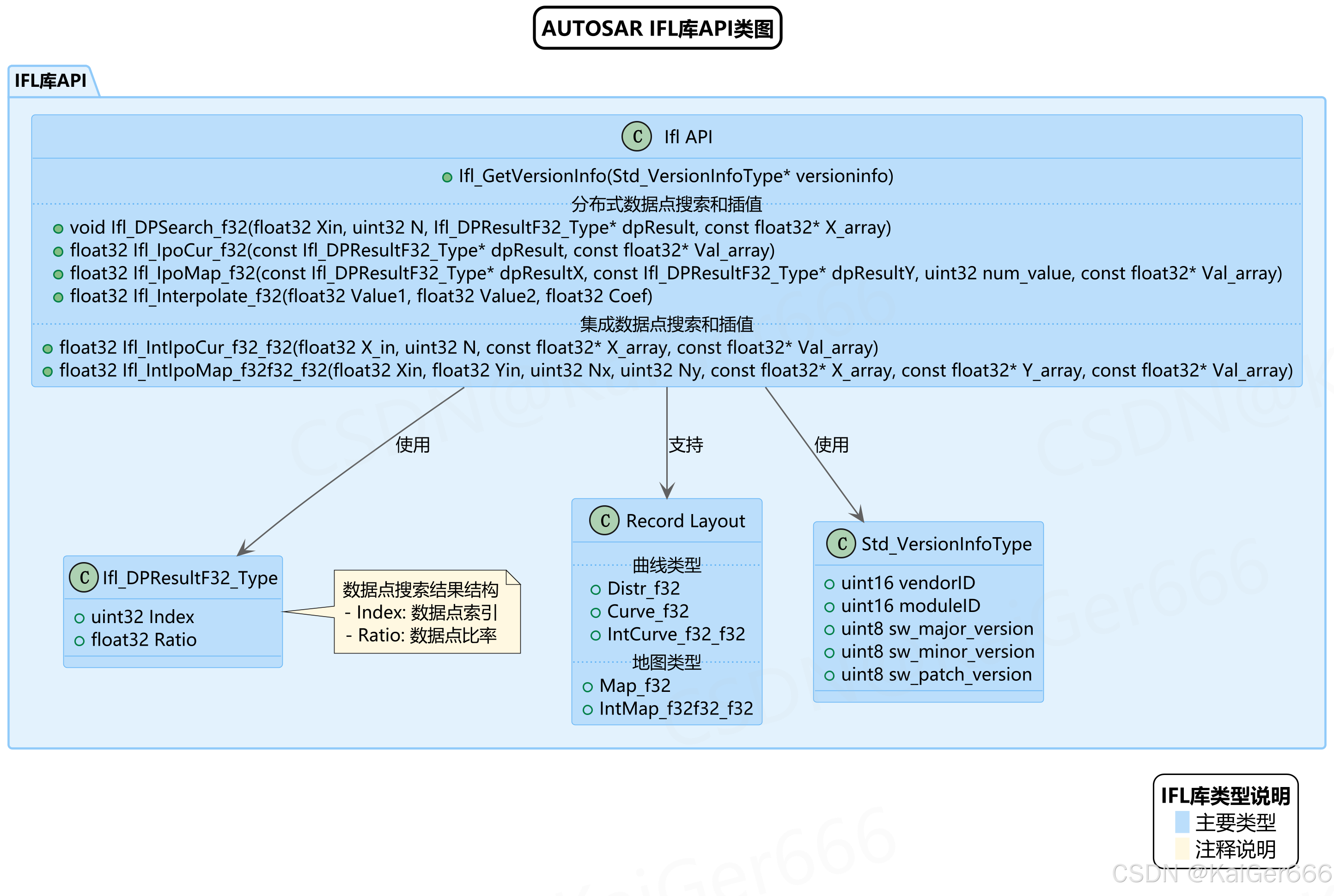

图2.2 AUTOSAR IFL库API类图

IFL库的API设计具有以下特点：

核心数据结构：
- Ifl_DPResultF32_Type：存储数据点搜索结果，包含索引(Index)和比率(Ratio)信息
- Record Layout：定义了不同类型曲线和地图数据的布局格式，如Distr_f32、Curve_f32等
- Std_VersionInfoType：存储版本信息，符合AUTOSAR标准要求
API分类：
- 版本信息API：如Ifl_GetVersionInfo，用于获取模块版本信息
- 分布式数据点搜索和插值API：如Ifl_DPSearch_f32、Ifl_IpoCur_f32等
- 集成数据点搜索和插值API：如Ifl_IntIpoCur_f32_f32、Ifl_IntIpoMap_f32f32_f32等
函数命名规则：
- 函数名反映其功能和参数类型
- 例如，Ifl_IntIpoMap_f32f32_f32中的"IntIpoMap"表示集成地图插值，"f32f32_f32"表示输入和输出都是32位浮点数

这种API设计使开发人员能够根据具体需求灵活选择使用分布式或集成式的插值方法，同时保持了代码的清晰性和可维护性。

3. 插值流程与算法

3.1 IFL库执行流程

下图展示了IFL库的插值处理流程：

在这里插入图片描述

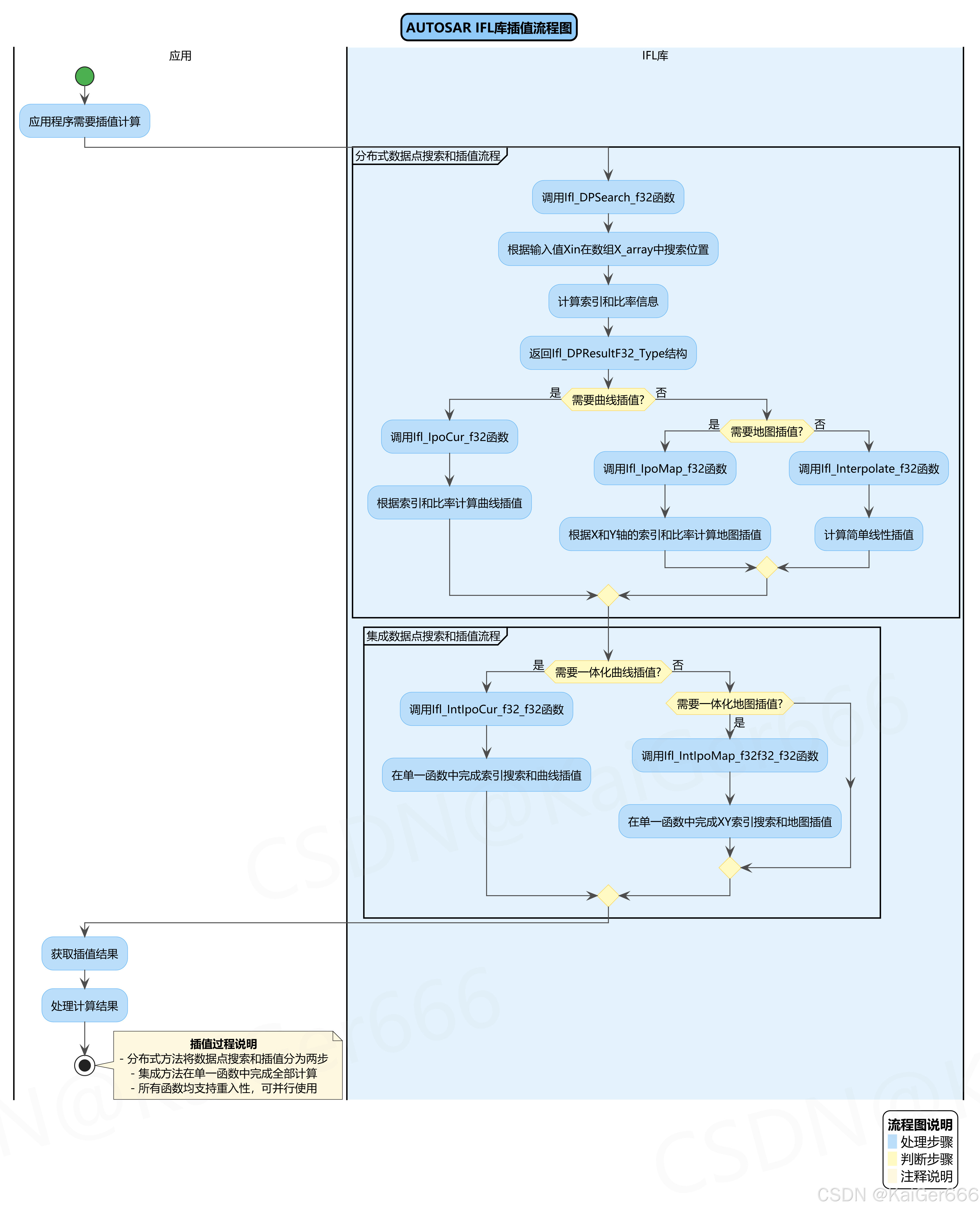

图3.1 AUTOSAR IFL库插值流程图

IFL库提供了两种主要的插值处理方式，流程如下：

分布式数据点搜索和插值流程：
- 首先调用Ifl_DPSearch_f32函数，根据输入值在数据数组中搜索位置
- 计算并返回索引和比率信息，存储在Ifl_DPResultF32_Type结构中
- 根据需要选择调用不同的插值函数：
  - 曲线插值：调用Ifl_IpoCur_f32函数
  - 地图插值：调用Ifl_IpoMap_f32函数
  - 简单线性插值：调用Ifl_Interpolate_f32函数
集成数据点搜索和插值流程：
- 曲线插值：直接调用Ifl_IntIpoCur_f32_f32函数，在单一函数中完成搜索和插值
- 地图插值：直接调用Ifl_IntIpoMap_f32f32_f32函数，在单一函数中完成XY索引搜索和地图插值

这两种处理方式各有优势：

分布式方法提供了更高的灵活性，允许复用搜索结果进行多次不同插值
集成方法提供了更简洁的接口和更高的性能，特别适合于一次性插值计算

所有IFL库函数都支持重入性，这意味着它们可以被多个任务并行调用，适合于复杂的实时系统应用。

3.2 插值算法原理

下图展示了IFL库中使用的插值算法原理：

在这里插入图片描述

图3.2 AUTOSAR IFL库插值算法原理图

IFL库使用的插值算法包括：

曲线插值原理：
- 基于线性插值公式：y = y0 + (y1 - y0) * Ratio
- 比率计算：Ratio = (x - x0) / (x1 - x0)
- 示例：当输入x=20.0位于x0=10.0和x1=26.0之间时
  - 计算Ratio=(20-10)/(26-10)=0.625
  - 结果y=12+(17-12)*0.625=15.125
地图插值原理：
- 通过四步过程完成二维插值：
  1. 计算X轴方向的索引和比率
  2. 计算Y轴方向的索引和比率
  3. 在Y轴方向对两条线执行插值
  4. 在X轴方向对前一步结果执行插值
- 关键计算公式：
  - BaseIndex = IndexX * Ny + IndexY
  - Y方向插值得到两个中间点
  - X方向插值得到最终结果
