基于FPGA的图像中值滤波原理与实现

项目简述

中值滤波器在去除尖端噪声中非常重要，是信号处理中最长用到的滤波器。图像中的一些椒盐噪声或者其它突变比较大的噪声可以使用中值滤波器去除，所以这篇文章我们来讲解FPGA实现图像的中值滤波。本次项目的简述如下：PC机通过千兆以太网发送到FPGA开发板中，然后经过中值滤波缓存进DDR3中，最后经过DDR3发送到上位机中显示。

本次实验所用到的软硬件环境如下：
1、VIVADO2019.1软件环境
2、Modelsim10.7c仿真环境
3.米联客MA7035FA（100T）开发板
4、米联客USB3.0上位机软件

中值滤波器原理

图像信号在形成、传输和记录的过程中，由于成像系统、 传输介质、 工作环境和记录设备等的固有缺陷，不可避免地产生各种类型的噪声，降低了图像的质量，进而影响后续处理(如边缘检测、图像分割、特征提取、模式识别等)的效果或准确性。因此，对噪声图像进行滤波是必要预处理过程。

这里需要注意中值滤波基于排序统计理论，是抑制噪声的***非线性信号处理技术***。其核心运算是以模板中的数据进行排序，使得某个亮点(暗点)的噪声在排序过程中被排在数据序列的两侧。因为数据序列中间位置上的值一般不是噪声点的值，从而达到抑制噪声的目的。

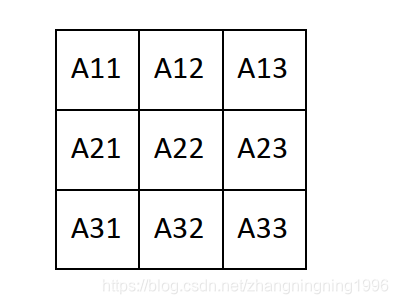

假设有图像 A， 对其进行中值滤波， 即求出该 3x3 矩阵中的排序在中间位置的那个值。

当然前面的文章中我们已经详细讲解了3*3矩阵的构建方法，那么这篇文章，我们主要集中在找上面图像矩阵中的中值，然后代替图像的数据。方法一，是对上面的矩阵进行硬件排序，硬件排序的效率非常高，但是理解与实现起来较困难，我会在后面的专门的文章中进行相应的讲解。第二种方法就是两两找最大值的方法，对齐介绍如下：

第一步： 分别求出 3 行中同一行的最大值、 最小值、 中间值
设 max_h1 为第一行的最大值， min_h1 为第一行的最小值， mid_h1 为第一
行的中间值。
同理有 max_h2， mid_h2， min_h2， max_h3， mid_h3， min_h3。
第二步： 3 行的最大值、 最小值、 中间值进行比较
max_h1， m2ax_h2， max_h3 这 3 个值比较， 得到这 3 个值的最小值 min_max。
mid_h1， mid_h2， mid_h3 这 3 个值比较， 得到这 3 个值的中间值 mid_mid。
min_h1， min_h2， min_h3 这 3 个值比较， 得到这 3 个值的最大值 max_min。
第三步： 得到 3x3 矩阵的中间值
将第二步得到的 min_max， mid_mid， max_min 进行比较， 得到的中间值，
即该 3x3 矩阵的中间值。

至于为什么上面找到的值就是图像矩阵的中值，同学们可以试着分别对上面 max_h1 ，mid_h1 ，max_h1 ，max_h2， mid_h2， min_h2， max_h3， mid_h3， min_h3进行排序的大体范围判断。然后，就可以发现排序第5位的数据就在min_max， mid_mid， max_min的中间值。

中值滤波器的实现

这里因为简单的数学关系，我们同样不再给出时序图，而是直接会给出相应的代码：

`timescale 1ns / 1ps
// *********************************************************************************
// Project Name : OSXXXX
// Author       : zhangningning
// Email        : nnzhang1996@foxmail.com
// Website      :
// Module Name  : sobel.v
// Create Time  : 2020-04-08 08:32:02
// Editor       : sublime text3, tab size (4)
// CopyRight(c) : All Rights Reserved
//
// *********************************************************************************
// Modification History:
// Date             By              Version                 Change Description
// -----------------------------------------------------------------------
// XXXX       zhangningning          1.0                        Original
//
// *********************************************************************************

module sobel(
    //System Interfaces
    input                   sclk            ,
    input                   rst_n           ,
    //Communication Interfaces
    input           [ 7:0]  rx_data         ,
    input                   pi_flag         ,
    output  reg     [ 7:0]  tx_data         ,
    output  reg             po_flag
);

//========================================================================================\
//**************Define Parameter and  Internal Signals**********************************
//========================================================================================/
parameter           COL_NUM     =   1024    ;
parameter           ROW_NUM     =   768     ;
parameter           VALUE       =   80      ;

wire                [ 7:0]  mat_row1        ;
wire                [ 7:0]  mat_row2        ;
wire                [ 7:0]  mat_row3        ;
wire                        mat_flag        ;
reg                 [ 7:0]  mat_row1_1      ;
reg                 [ 7:0]  mat_row2_1      ;
reg                 [ 7:0]  mat_row3_1      ;
reg                 [ 7:0]  mat_row1_2      ;
reg                 [ 7:0]  mat_row2_2      ;
reg                 [ 7:0]  mat_row3_2      ;
reg                         mat_flag_1      ;
reg                         mat_flag_2      ;
reg                         mat_flag_3      ;
reg                         mat_flag_4      ;
reg                         mat_flag_5      ;
reg                         mat_flag_6      ;
reg                         mat_flag_7      ;

reg                 [ 7:0]  max_h1          ;
reg                 [ 7:0]  mid_h1          ;
reg                 [ 7:0]  min_h1          ;
reg                 [ 7:0]  max_h2          ;
reg                 [ 7:0]  mid_h2          ;
reg                 [ 7:0]  min_h2          ;
reg                 [ 7:0]  max_h3          ;
reg                 [ 7:0]  mid_h3
