上次分享的《一个很酷的上位机软件》，很多朋友都很喜欢这样子的工具，这样的上位机固然好用，但是这依然依赖于我们的系统资源。

本次分享另一种相似的工具、方法，不依赖于系统资源，但需要额外的硬件支持，但是这样一个硬件就是常用的Jlink调试工具。

我们常常都只是用Jlink来在线调试程序、下载程序。其实Jlink的用处很多，我们要好好运用。本篇笔记我们就来分享一下Jlink的另一个用途：使用Jlink+JScope显示波形。

什么是JScope？

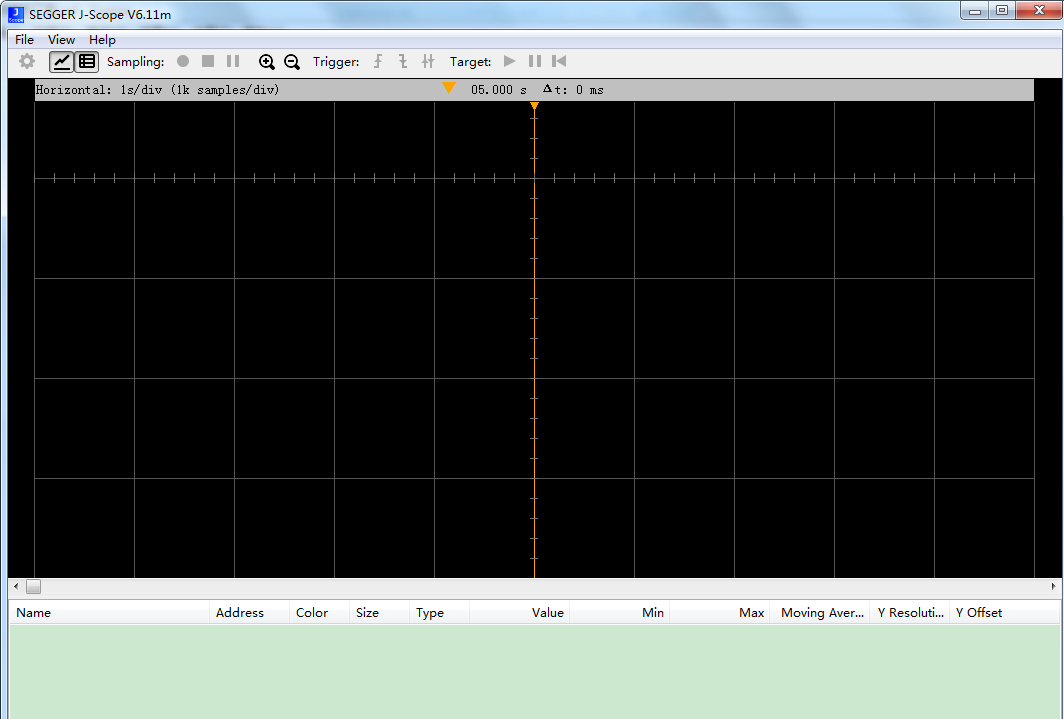

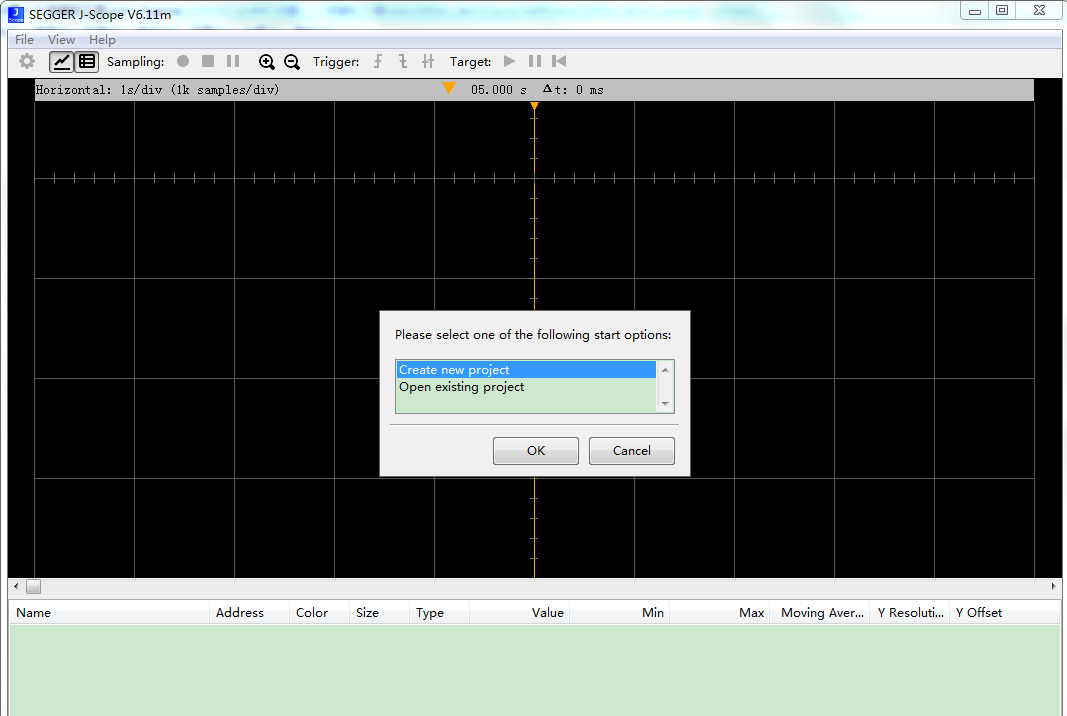

J-Scope  是  SEGGER 推出的波形显示软件，傻瓜式，简单易上手。软件界面如下：

其有两种方式来显示波形，一种是 HSS 模式 ，另一种是RTT模式。这里我们分享的是RTT模式的使用。

实验演示（keil工程）

（1）准备工作

实验的前提是需要有Jlink仿真器（V9或V10），其它的有些不能与JScope搭配使用 。同时要装好Jlink驱动与JScope上位机软件：

（2）工程移植、测试代码编写

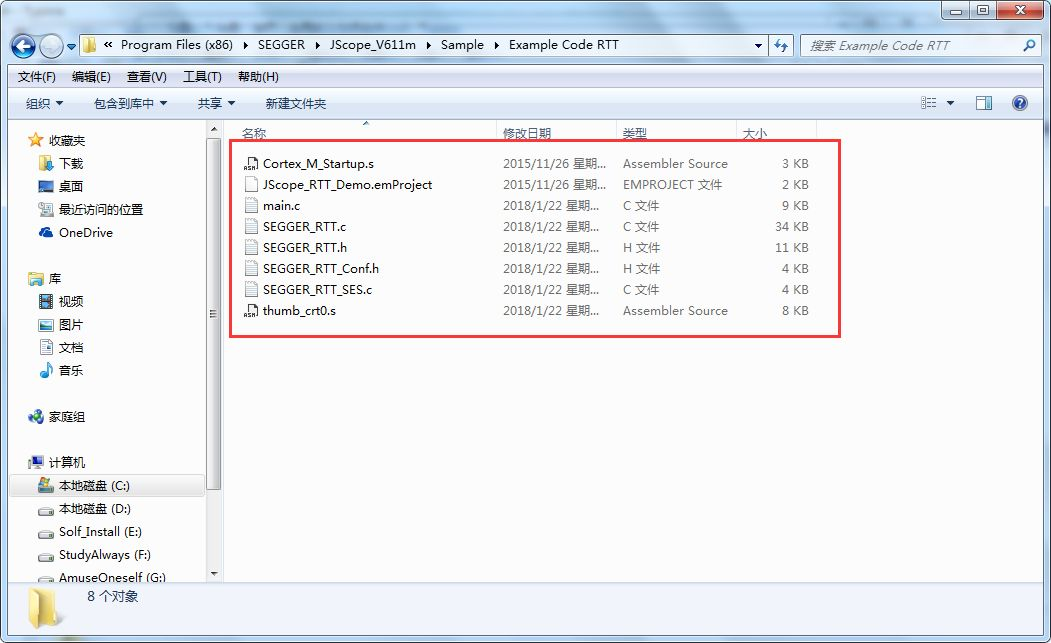

安装好JScope软件之后，在其安装目录下会有如下源码：

我们这里的路径是：

C:\Program Files (x86)\SEGGER\JScope_V611m\Sample\Example Code RTT

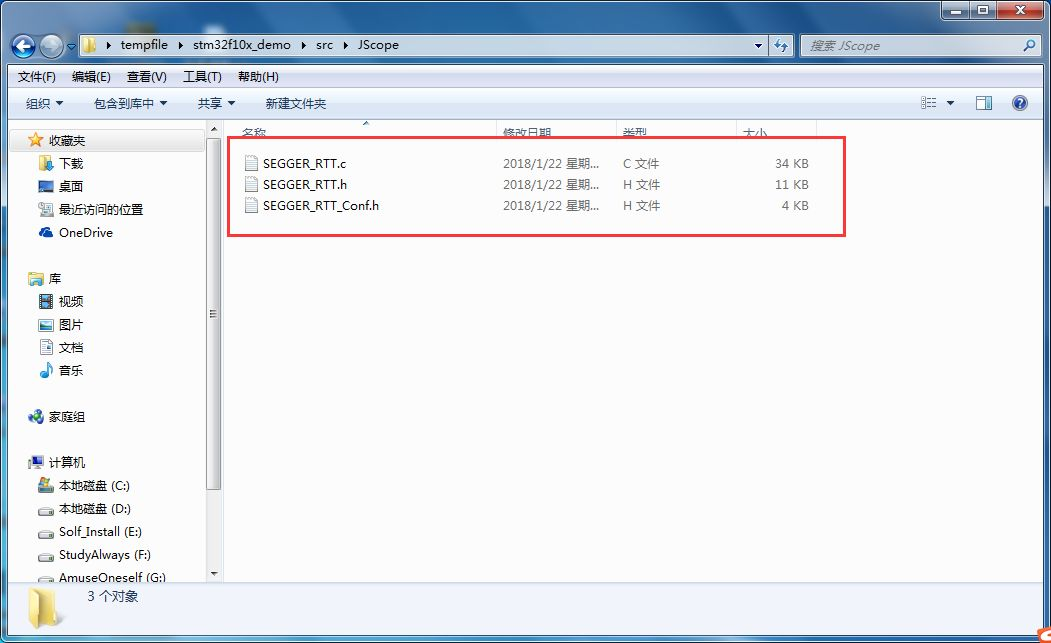

复制如下三个文件至我们的keil工程目录下：

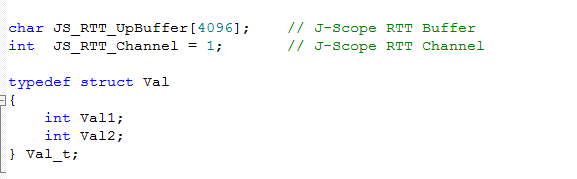

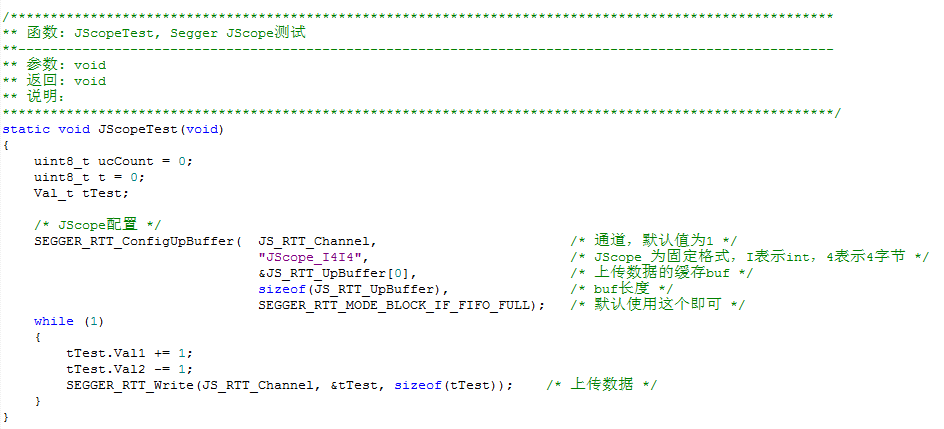

然后在keil中添加至我们的demo工程里，并包含头文件SEGGER_RTT.h即可。然后编写如下测试代码：

SEGGER_RTT_ConfigUpBuffer 函数说明：

• 第 1 个参数要填通道 1，实际测试通道 0 不可用

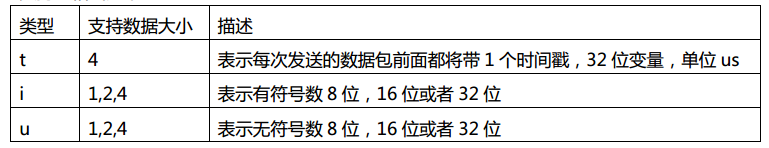

• 第 2 个参数非常重要，要使用固定的格式，字符串 JScope_是固定的，主要是下划线后面的字符。 支持的格式如下：

比如：JScope_I4I4  表示数据包格式由两个有符号32位数据组成。

• 最后一个参数的备选项为：



• 使用 RTT 模式的话，最后一个参数仅支持 SEGGER_RTT_MODE_NO_BLOCK_SKIP 和SEGGER_RTT_MODE_BLOCK_IF_FIFO_FULL  。

关于SEGGER_RTT，之前已经有分享其实现打印功能的方法，感兴趣的朋友可阅读《嵌入式中另一种打印调试的方法》

最后，编译下载到板子里。

（3）JScope上位机配置

首先，创建工程：

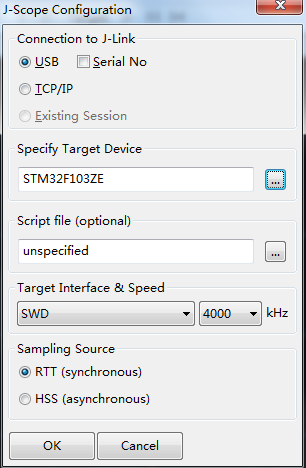

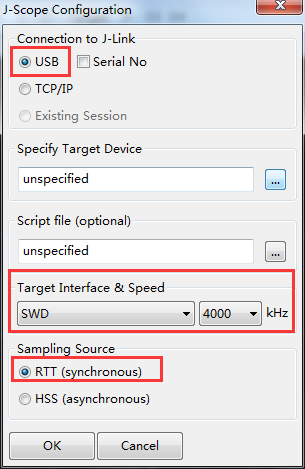

设置为RTT模式：

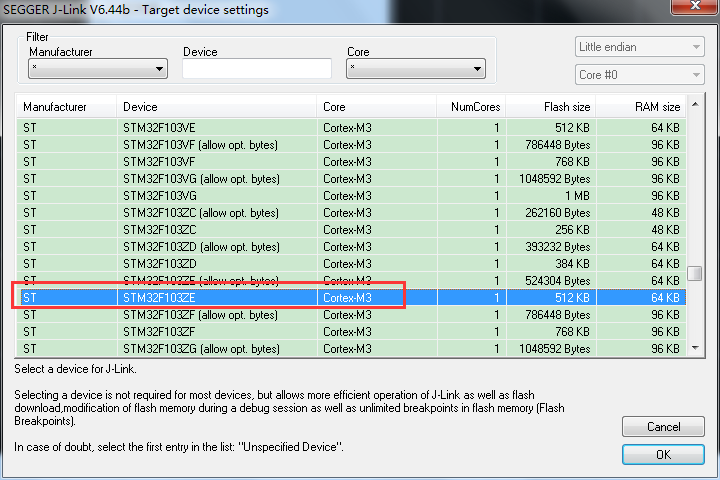

设置目标设备（我们这里使用的是STM32F103ZE）：

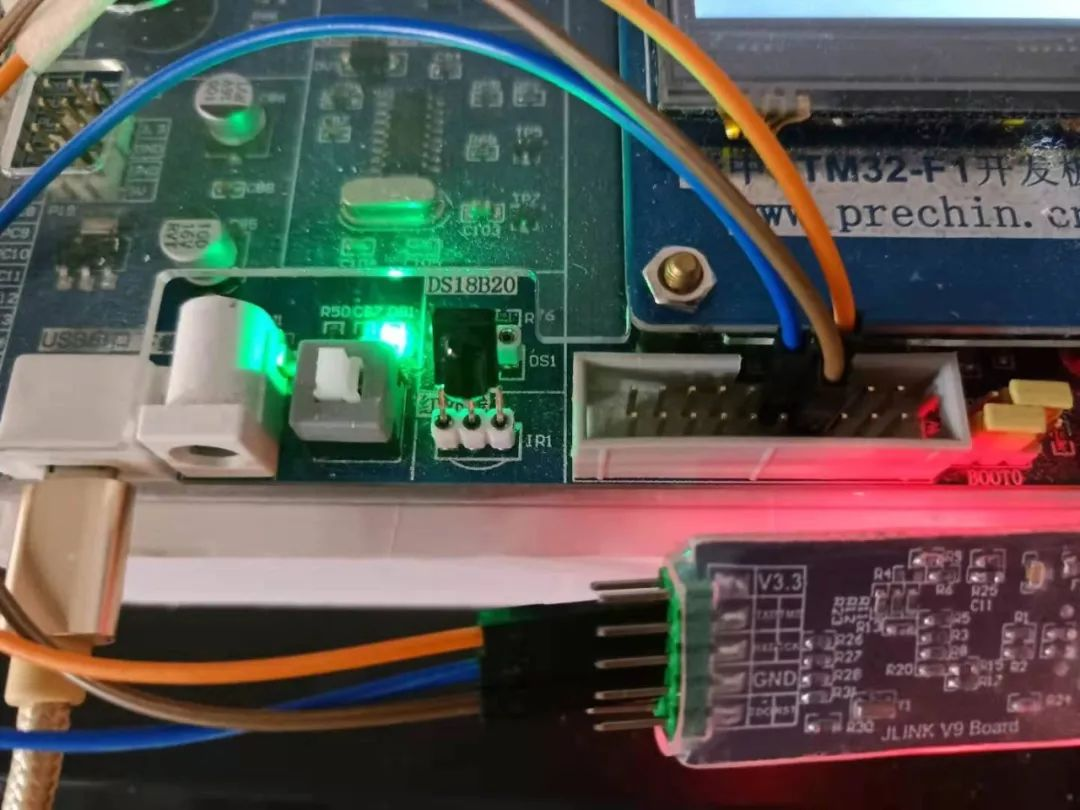

使用Jlink连接目标板（SWD方式）：

连接三根线即可，TMS、TCLK、GND。具体的JTAG接口引脚顺序如：

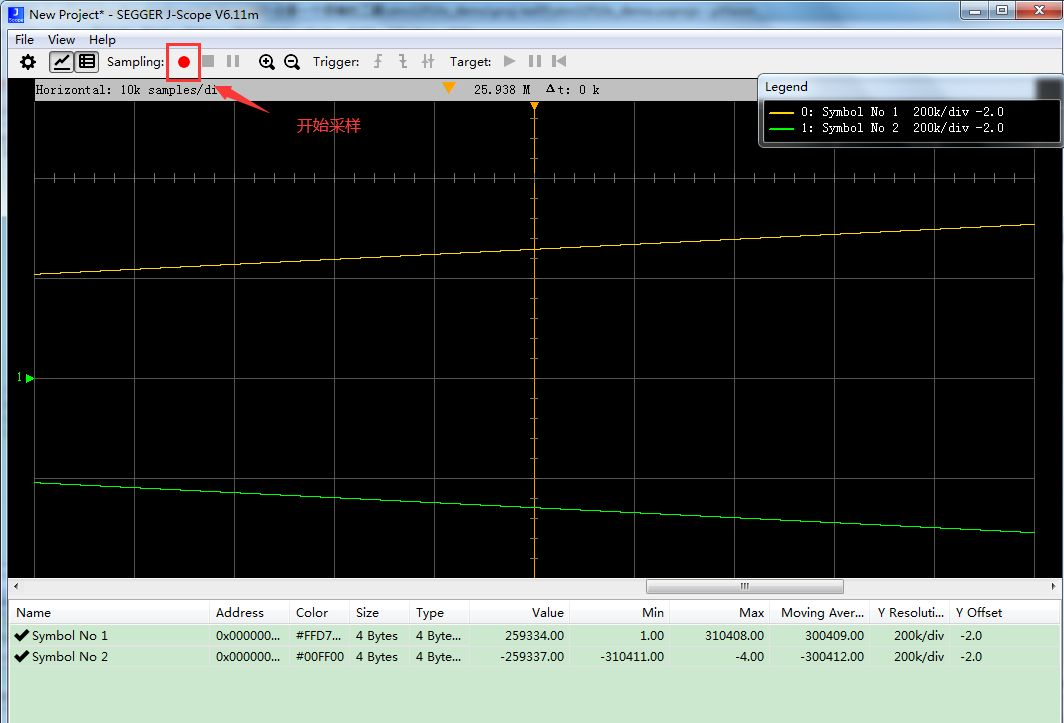

点击开始采样（前提是程序已经跑起来）：

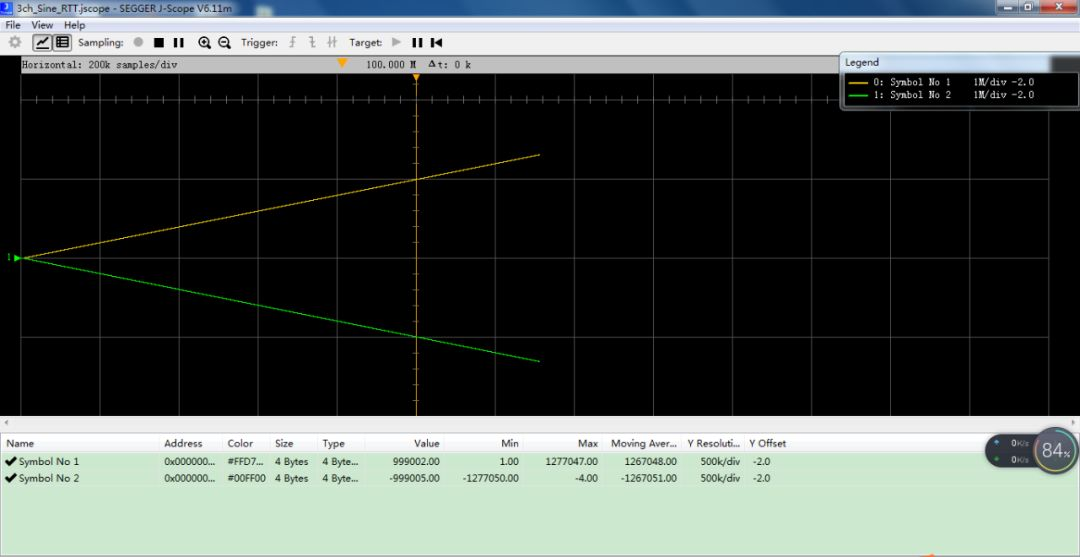

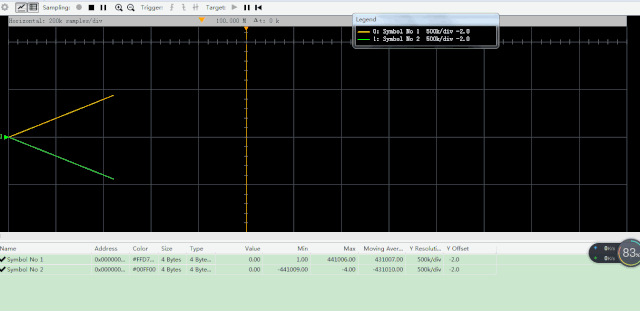

波形显示：

以上就是本次的分享，希望各位喜欢！欢迎收藏、转发、在看~

本笔记demo工程可在后台回复关键词：JScope，即可获取。
