三菱PLC FX3U SS作用

最新推荐文章于 2025-03-08 08:53:33 发布
最新推荐文章于 2025-03-08 08:53:33 发布
阅读量1.6w 收藏 18
点赞数 8
分类专栏： 三菱PLC
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/zhengyanan815/article/details/78578903
版权

名字含义

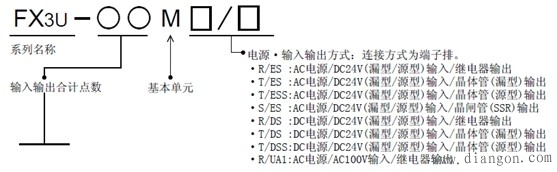

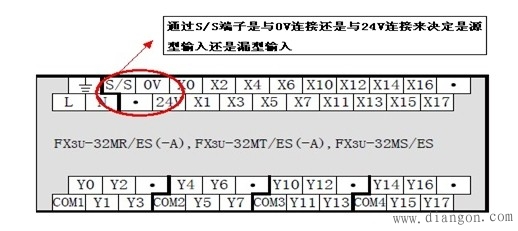

SS  X端子公共端，决定源型还是漏型

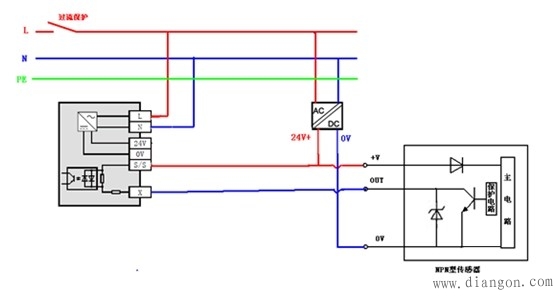

SS外接24V   NPN 漏型传感器接法




SS 外接开关接法（1用自身电源   2 外接电源）

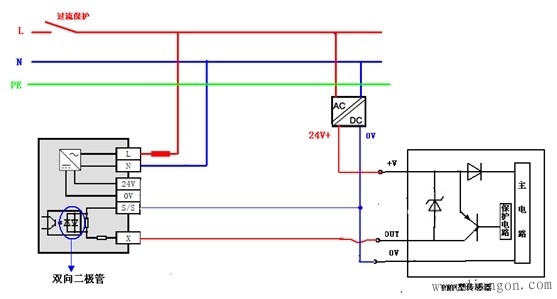

pnp 源型传感器接法    FX2N必须外接电源   3U不用

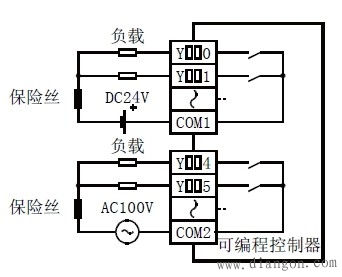

负载接法




漏型晶体管输出 Y端子进  Com端子出


源型晶体管输出 V进入 Y端子出回电源负

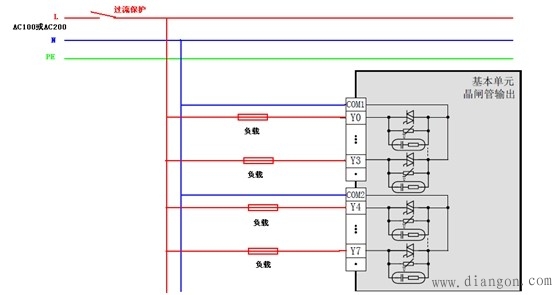

双向晶体管输出   一般都Y进入COM输出  最大特点可以接交流电源。源型接法还是漏型接法还是双向晶体管的都看你的需要，买的型号
