机器视觉--镜头选型 示例

考虑因素：

工业镜头的类型

镜头兼容最大靶面尺寸

接口类型

求出定焦镜头的焦距或求出定倍镜头的倍率

镜头分辨率要大于等于相机分辨率

光圈、价格等

示例一:

案例分析:

已知条件:工业相机型号已经选择好,具体参数:工业相机芯片尺寸为2/3",C接口，5百万像素;

视野是100*100mm, 工作距离:500mm;

根据以上条件,我们来选择合适的工业镜头;

镜头接口:        首先工业镜头要和工业相机接口一致,所以这里也选择C接口;

镜头大小:       遵循镜头大小要大于相机的芯片大小,所以这里镜头尺寸最少支持2/3";

镜头分辨率:   镜头的分辨率要高于相机的分辨率,所以选择5百万像素以上;

焦距:                500(工作距离)× 8.8(芯片水平长度)/ 100(视野)=44mm;

镜头放大倍率: 8.8(芯片水平长度)/ 100=0.088

示例二:

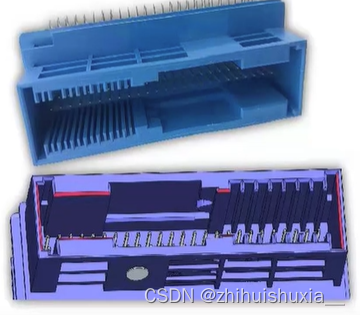

产品情况:长边为75mm的连接器，来料方向基本不变，测量两PIN针之间的距离;

区域大小:PIN针所在区域为67mm*8mm;

公差:两PIN针之间距离允许上下变化的公差±0.5mm

相机:

视野(FOV):

72*54mm

像素精度:

0.1mm/pixel

分辨率:

至少为720*540，130万像素工业相机

靶面尺寸:

(12.8 mm x 9.6 mm)

①镜头类型:

测量类项目，PIN针精度要求高，首选低畸变的远心镜头，为定倍镜头

②倍率
