用可视化的方式来展示网络关系图是一件挺有趣的事情,在选定用cytoscape.js来显示neo4j图形数据库的数据后我做了一个原型,并用下面三篇博客来记录了做原型的过程。
- 用cytoscape.js展示neo4j网络关系图 - 1. Flask (这篇博客)
- 用cytoscape.js展示neo4j网络关系图 - 2. py2neo
- 用cytoscape.js展示neo4j网络关系图 - 3. cytoscape.js
要解决的问题
最近在找一种可视化方案来显示IT网络中的节点(PC,服务器,路由器,人)之间的关系。经过一系列的调研,初步选定如下方案。
使用的方案
- 后端
- 前端
- cytoscape.js,显示节点及节点间的关系
- jQuery.js, AJAX必须用的库
开发平台
- Windows 7, 64-bit
整体的架构如下:
开发环境搭建
neo4j
首先要去neo4j下载community免费版, 我用的是neo4j-community_windows-x64_2_2_1.exe 。
安装后,为了简化开发,我们先把neo4j的用户鉴权关掉。这需要修改
C:\neo4j-community-2.2.1\conf\neo4j-server.properties
,把dbms.security.auth_enabled=true
改成dbms.security.auth_enabled=false
。修改后双击C:\neo4j-community-2.2.1\bin\Neo4j.bat

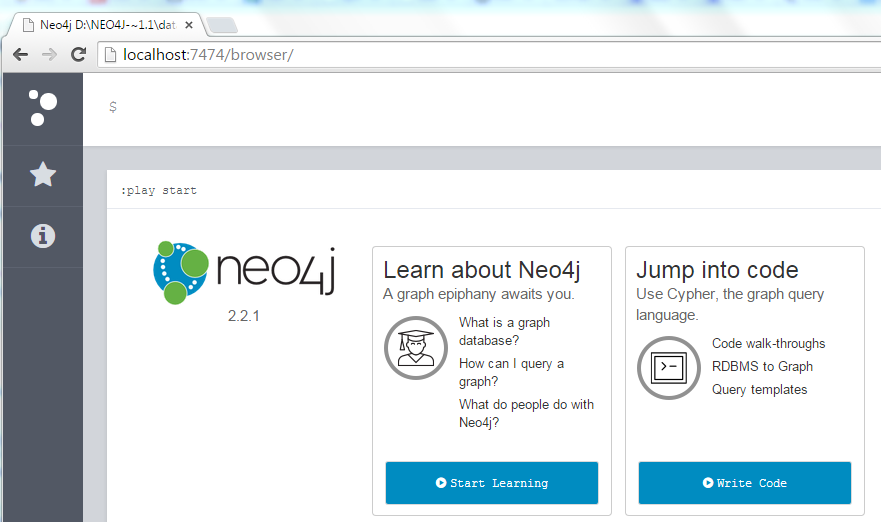

启动neo4j server。在浏览器里访问“http://localhost:7474/”,如果看到下图就证明neo4j安装成功了。
鉴于我们只是做一个prototyping,就不用真实的IT节点数据,直接用neo4j自带的Movie数据来做原型。照着下面的步骤做完,把Movie数据插入到neo4j库。
- 点击“Write Code”
- 点击“Create a graph”
- 按照指示做完第一步,你应该能看到网络图显示出来了
- 点击“Write Code”
Flask, py2neo
首先确认你已经安装了Python 2.7.x。然后还需安装Flask和py2neo。这两个Python包的安装可以用requirements.txt文件的方式安装。你可以写一个如下的文件
