1.主要参数

A.静电容量及容差

静电容量的测试条件是：120Hz，20℃ 。

容差通常是：±20% 。

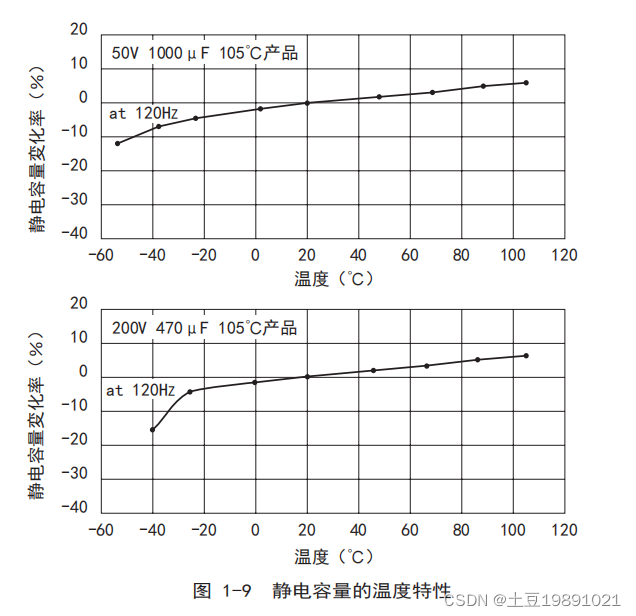

静电容量随温度上升而增加，下降而减小。减小通常不会超过20%。变化曲线如下图：



B.寄生参数

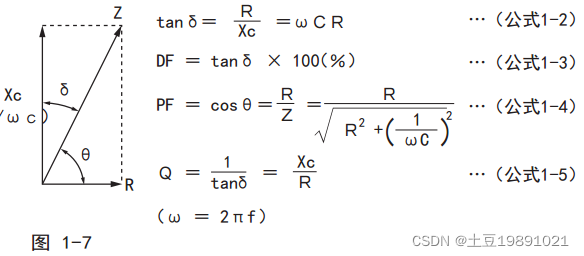

ESR、ESL、漏电流等，损耗角正切值tanδ=RC(2πf)。（温度越高，漏电流越大）。

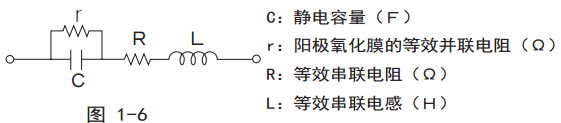

电容的等效模型如下图：

       由于在低频率（50Hz ～ 1kHz）中，等效串联电感 L 造成的电抗（XL）极小，因此若视为零则呈现以下关系。

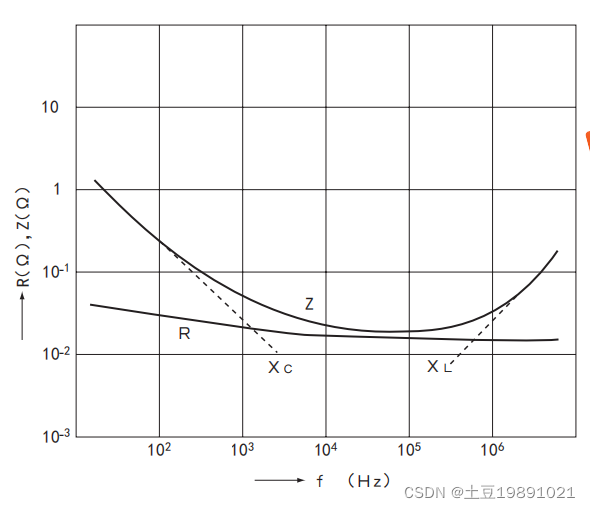

       电解电容在低频应用中呈容性，高频应用中呈感性，存在一个串联谐振点（拐点），呈纯阻性。一些高频应用中（例如开关电源），应当选高频低阻特性的电解电容，而开关频率在300K以上的电源，则建议用频率特性更好、ESR极小的贴片陶瓷电容。电解电容典型的频率特性图如下：

 C.额定纹波电流、额定电压、允许的浪涌电压通常为1.1~1.2倍额定电压（额定电压越低，倍数越大，具体咨询电容厂商）

 D.寿命(温升每升高10℃，寿命减小一半，温升与ESR关系较大)、使用温度范围，使用温度范围通常是：-40℃~+105℃ 。

2.串并联

并联：类似电阻串联，容值相加。

串联：类似电阻并联，两个相同电容串联，总容值为电容容值的一半。

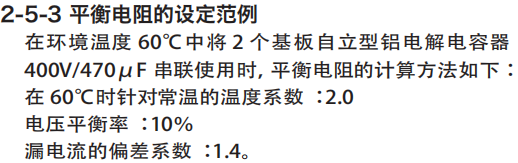

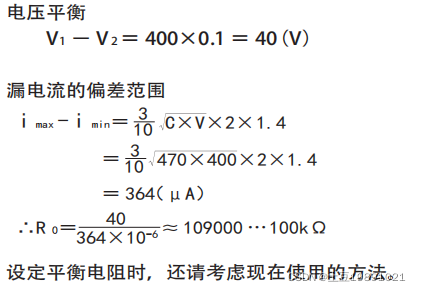

3.均压电阻的计算

4.电解电容的使用

1) 不可在超出上限 温度 （最高使用温度）下使用；

~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~

2) 不可接通过电流（超过额定 纹波电流 的电流）；

~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~

3) 电路设计时，请选用与机器 寿命 相符的电容器；

~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~

4) 电容器是有 极性 。要确认是否连接了逆电压或者交流电压；

~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~

5) 在重复进行 急速充放电 的电路（例如：直流母线电压变动较大的伺服驱动器）中请选用与使用条件相符的电容器。

~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~

6)  确认电容器上是否有 过电压 （超过额定电压的电 压）。

①要注意纹波电压（交流成分）重叠到直流电压上时的峰值不能超过额定电压。

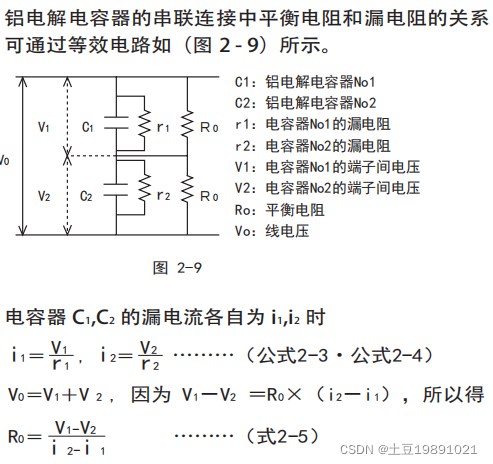

②将两个以上的电容器串联连接时，要将加在各个电容器上的电压都控制在额定电压以下。而且，

    此时要将考虑了漏损电流的 分压电阻器 与各个电容器并联加入。

~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~

7） 电容器在以下之间电路上要完全隔开。

（电容器的铝壳和阴极端子之间由盒内侧的自然氧化膜和电解液的不稳定的电阻部分连接在一

起。） 铝壳和阴极端子与阳极端子及电路型板之间。

~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~

8） 电容器的封装套管非绝缘保证。请勿用于需要绝 缘功能的地方。

~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~

9） 请勿在电容器的周边及印刷电路板的背面（电容 器下方）配置发热部件。离发热器件5mm以上。

~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~

10)  并联两个以上电容器时，要充分考虑电流平衡。串联两个以上电容器时，要考虑电压平衡。

~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~

11）保管达２年以上的电容器的漏损电流有可能会增 大。此时请通过约 1kΩ 的电阻器进行电压处理。

~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~

12）请勿将电容器跌落在地上，请勿使用跌落后的电容器。
