NS4225D 类音频功率放大器 - 失败告终

NS4225音频放大电路

NS4225 D类音频功率放大器

NS4225芯片及其管脚定义

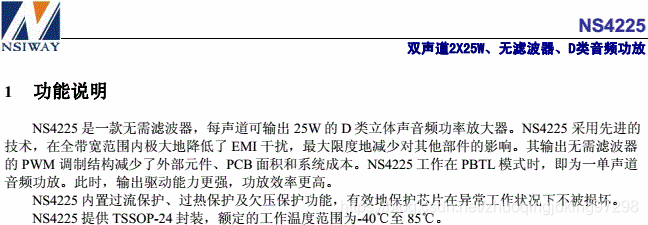

NS4225简介

NS4225数据手册

1. NS4225基本应用框图

管脚定义

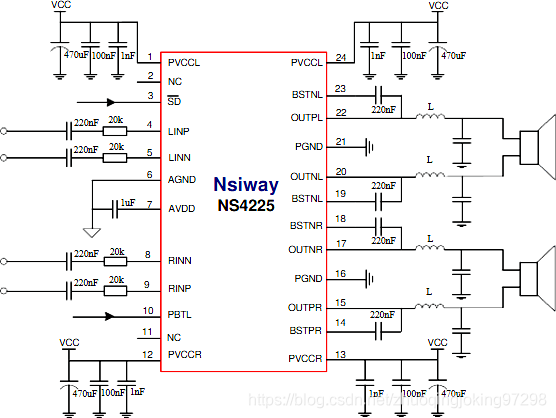

NS4225典型应用电路

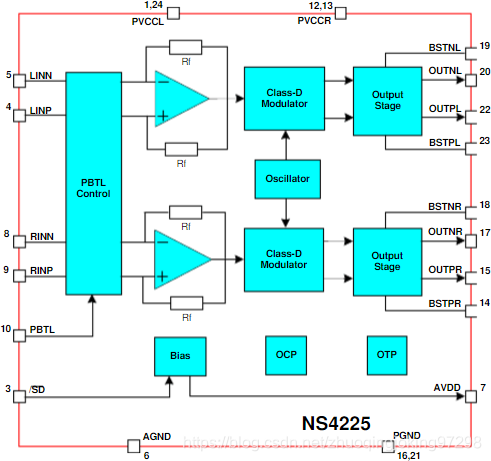

2. NS4225内部结构框图

NS4225原理框图

3. NS4225工作模式

（1）并联BTL：
NS4225在PBTL管脚为高电平时，放大器工作在并联BTL输出的诞生到工作模式。此时，它的输入为右声道输入，输出为左声道的正端和负端，右声道的正端和负端冰姐驱动负载，放大器具有更高的的输出功率和效率。

PBTL端口对于NS4225工作模式设置

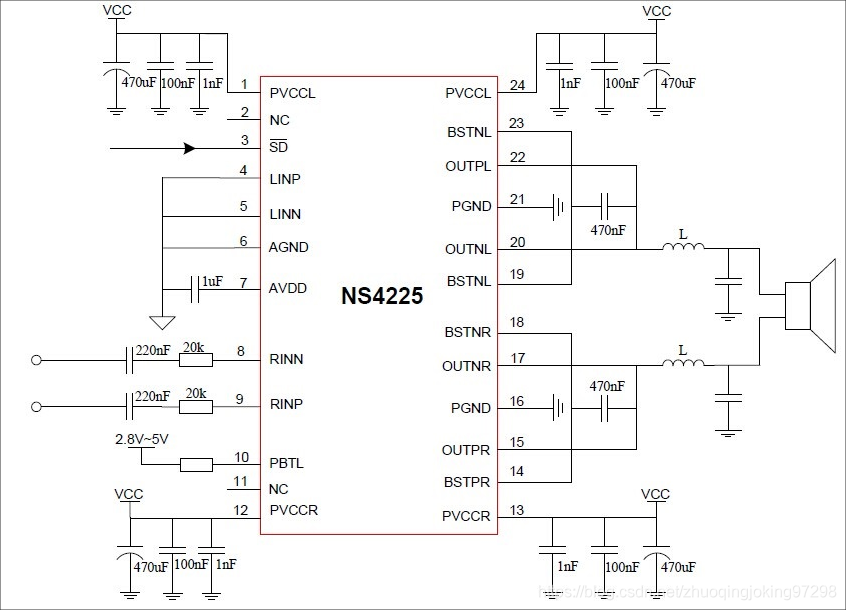

单端输入并联BTL参考电路

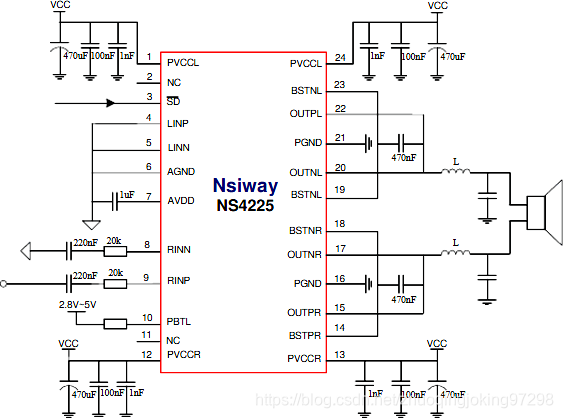

单端输入PBTL输出单声道模式

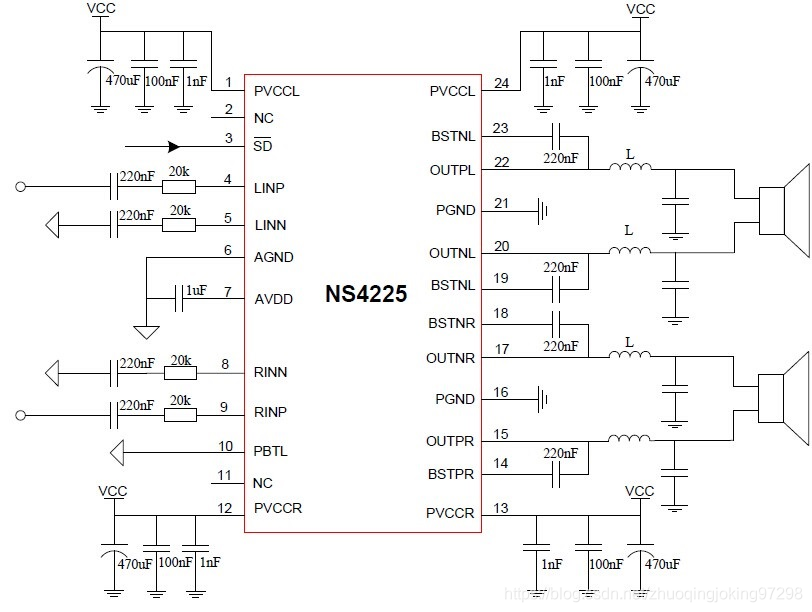

单端输入双路BTL参考电路

4. NS4225应用参数设置

（1）放大器增益：
NS4228内部有固定的270k反馈电阻。整个放大器的增益计算公式为：
$$A_v=\frac{270k}{R_i}$$

Ri为外接输入点没事组织。当输入为Ri=20kΩ时，对应的增益Av=13.5倍。

（2）输入电容的选择：
外接输入电容Ci和输入电阻Ri构成高通滤波器，-3dB转折频率点计算公式为：
$$f_c=\frac{1}{2\pi \times R_i\times C_i}$$

选择Ci=0.22uF，Ri=20kΩ，则对应高度滤波转折频率为36Hz。

NS4225增益和电容设置

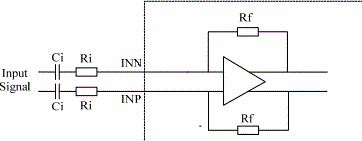

输入高通滤波

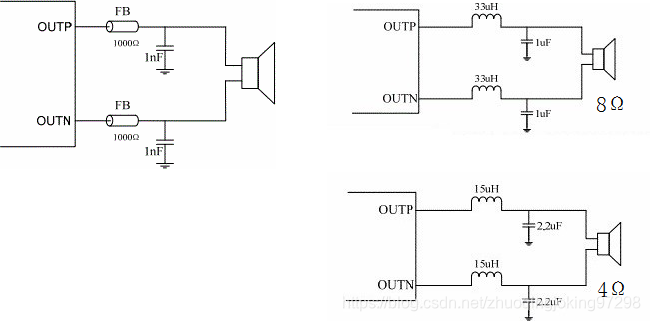

输出滤波配置

5. 封装参数

NS4225封装

实验电路板

设计文件所在的目录：

d:\zhuoqing\AltiumDesigner\Test\2020\SoundPA\NS4225.PCBDOC

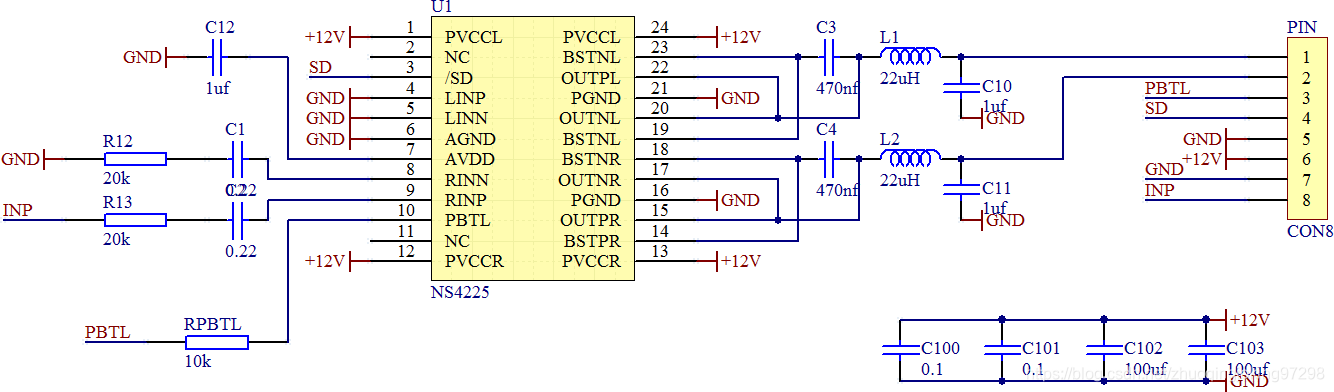

实验电路板原理图

8PINs接口定义：

序号	符号	功能
1	OUTL	扬声器输出L
2	OUTR	扬声器输出R
3	PBTL	并联BTL控制端
4	SD	SHUTDOWN控制端
5	GND	电源地
6	+12V	电源正极
7	GND	电源地
8	INP	音频输入

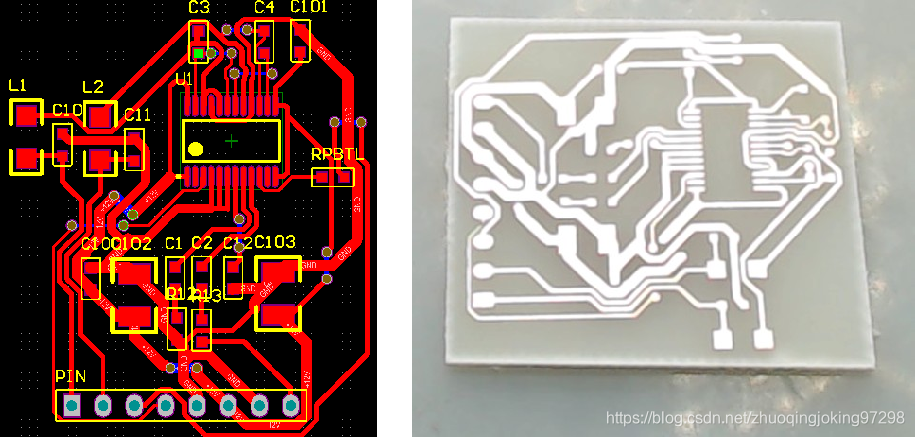

快速制版实验板

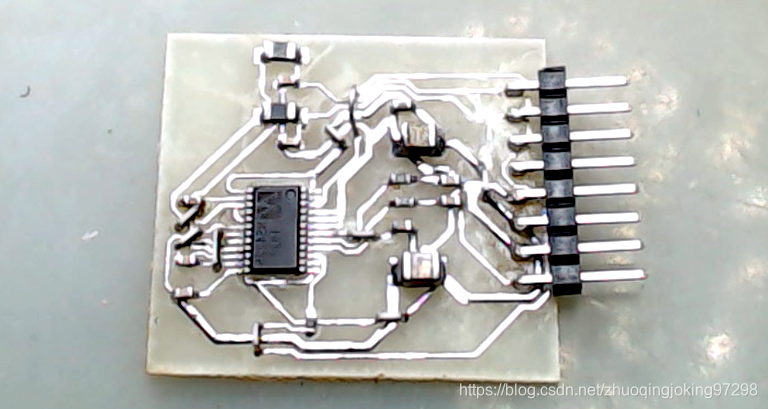

焊接完成之后实验电路板

失败的调试结果

前后制作了三个版本的调试电路，第一个版本就是PBTL，第二个和第三个版本则是使用BTL模式，但只是使用了它的右声道作为功率输出。主要的问题：

1. 在没有音频信号输入的情况下，电路的左右声道没有输出，也就是D类工作模式下的200kHz的调制方波出现；
2. 如果使用示波器仔细观察，输出信号会出现间断的脉冲，不完整；
3. 曾经在使用手指捏按芯片的时候，输出绘出简单的高频方波脉冲信号，也就是D类的工作频率；
4. 在偶然的情况下，实现过音频放大输出，但很快工作电流就趋于1A，芯片发烫。

这个电路使用起来非常不稳定，前后三版的实验结果始终没有得到正确的结果。
