高斯计磁场测试仪磁力检测仪磁场测磁仪手持磁通计特斯拉计TD8620

00高斯计TD8620

现在收到了在TB购买的 高斯计购买TB连接 。

1.主要部件

高斯计的盒内包括有表以及探头。

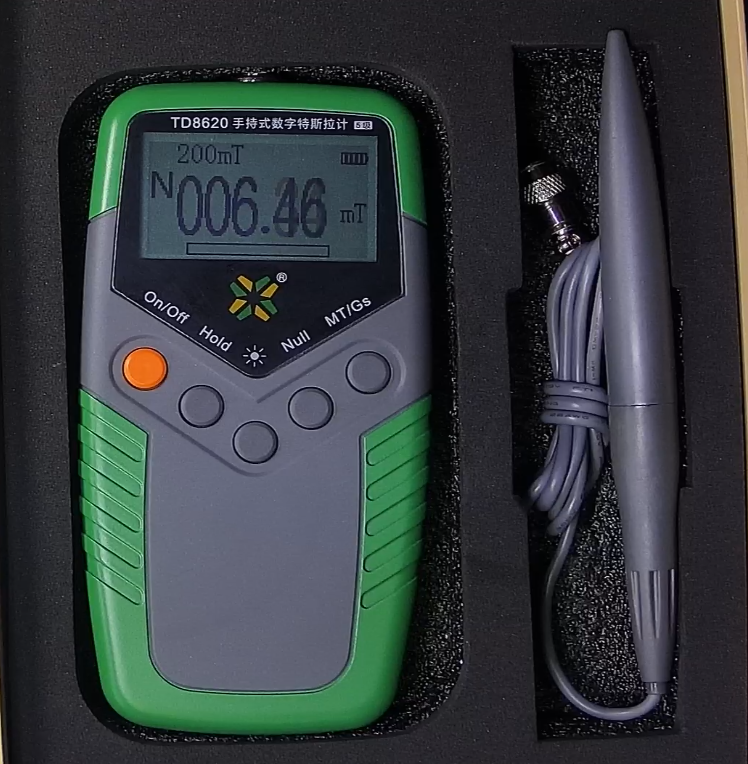

^{▲ 高斯计和探头}

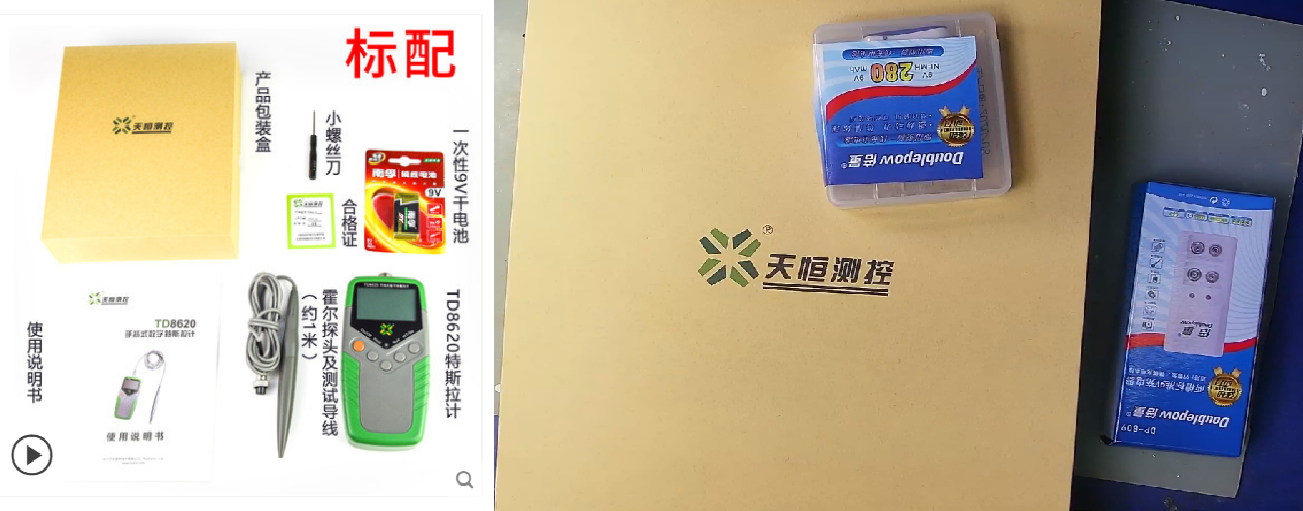

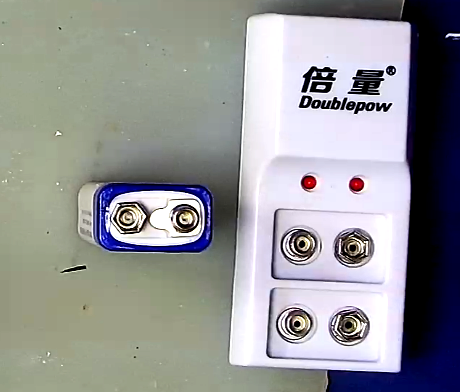

2.配件

配件包括有9V的充电电池以及对应的充电器。充电电池开始测量的端口电压：9.06V。

除此之外包装盒内还有一节9V的南孚电池，一个小型的改锥用于拆卸高斯计电池盒盖上的螺丝。

^{▲ 充电电池和充电器480}

3.确定测量极性

磁场是有方向的矢量场，根据右手螺旋法则，可以确定在一个线圈电感通有电流之后所对应的磁场极性。使用TD8620对于电感上面的磁场测量，可以知道在下图刻度线朝向测量者的情况下，TD8620所显示的N-S符合实际的磁场极性。

这个设定可以为后面测量提供基础。

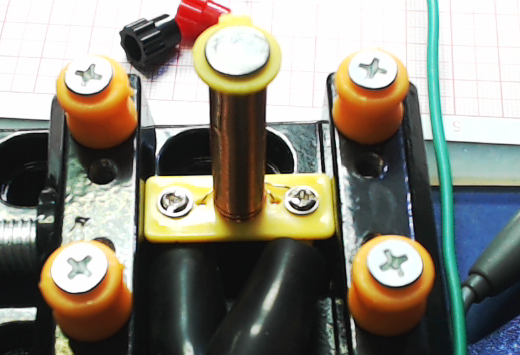

^{▲ 确定测量磁场极性方法}

01测试磁铁

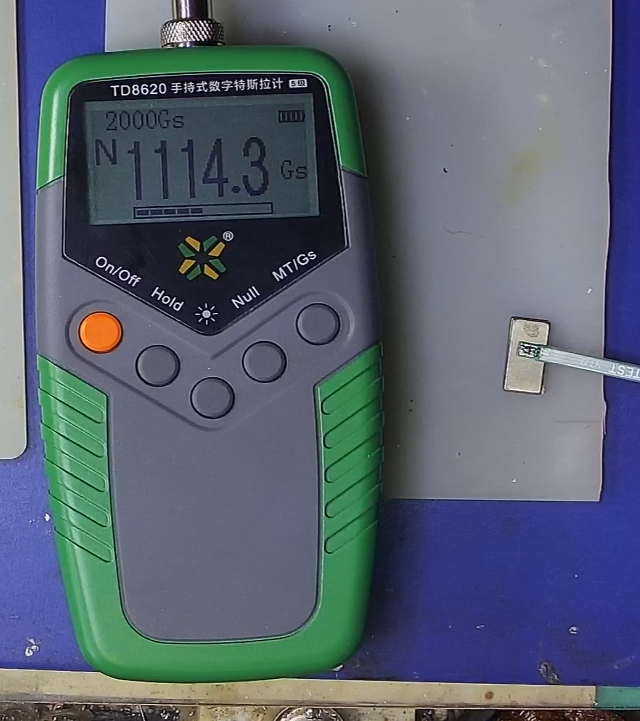

1.永磁铁

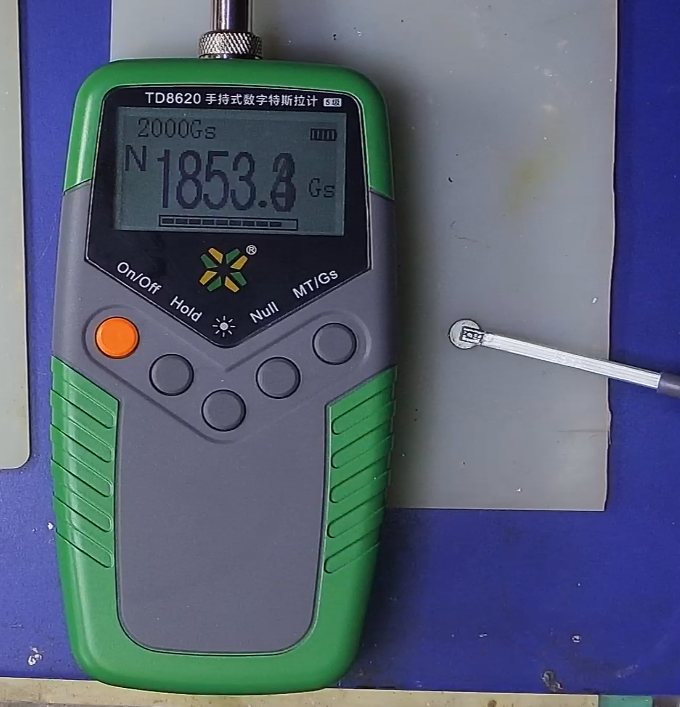

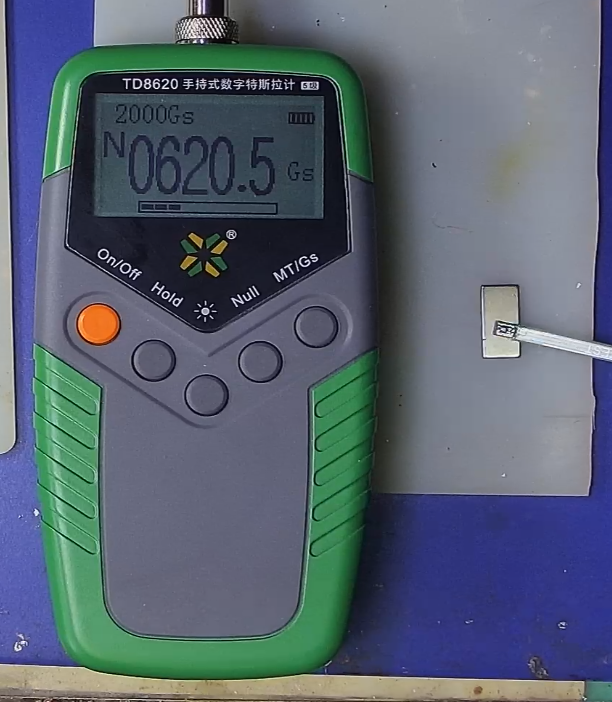

对几种常见到的永磁铁进行测量。

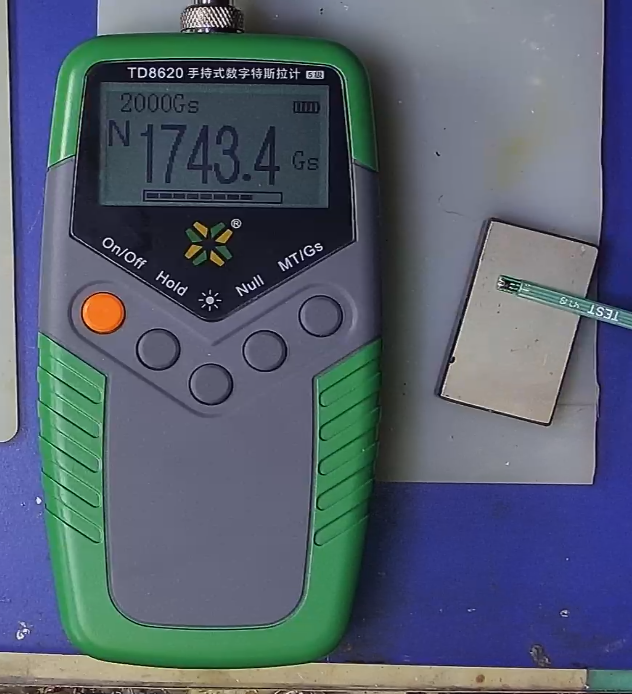

下面测量大型的钕铁硼磁铁。它的表面的磁感应强度并不比小型磁铁大。之所以平时能够感受到它的强大的吸引力，主要还是他的体积够大，使得外部的场强分布相对比较均匀和强大。

另外，通过检测磁铁表面上的不同位置上的磁场强度，可以看到一个有趣的现象，那就是边缘的磁感应强度比起中间的要大。 这部分可以通过进一步测量进行确认。

^{▲ 两片叠加在一起}

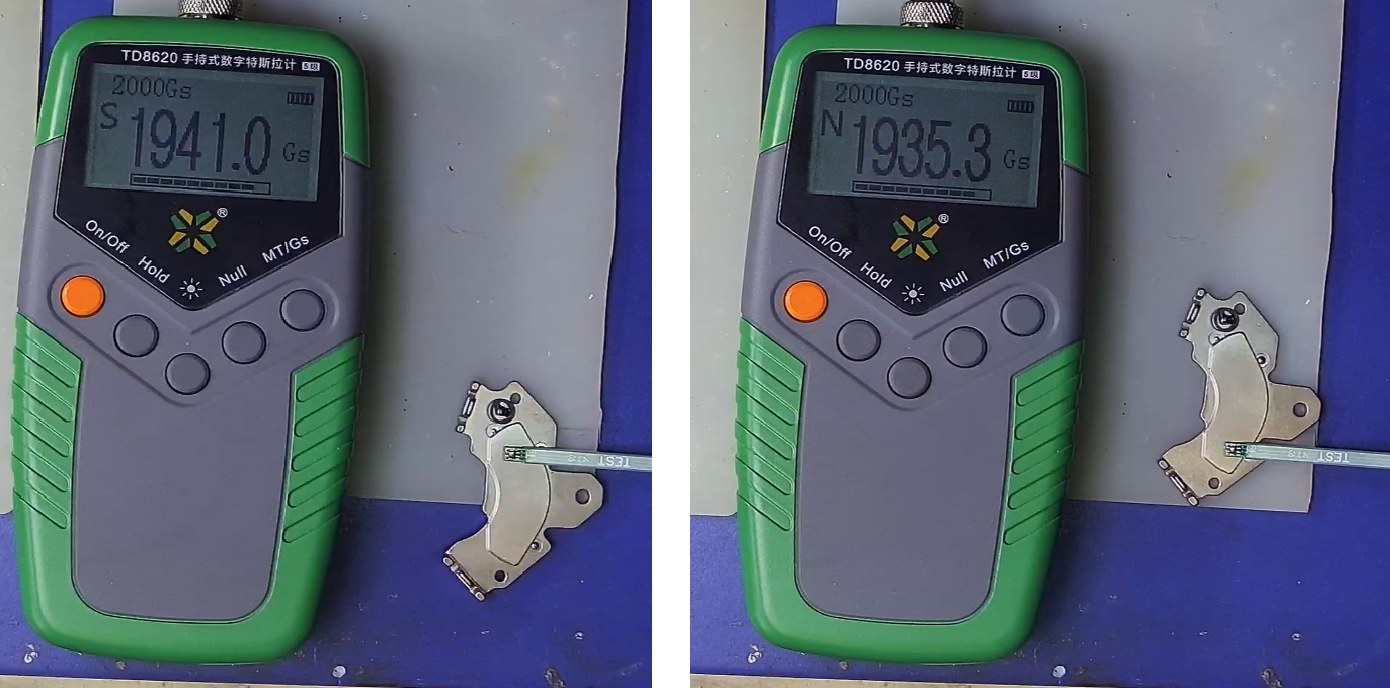

^{▲ 磁盘中音频驱动电机磁铁}

02测量电磁铁

1.小型磁铁

在下面小型电磁铁通过2A电流，对应的磁场强度测量大约： 260Gauss.

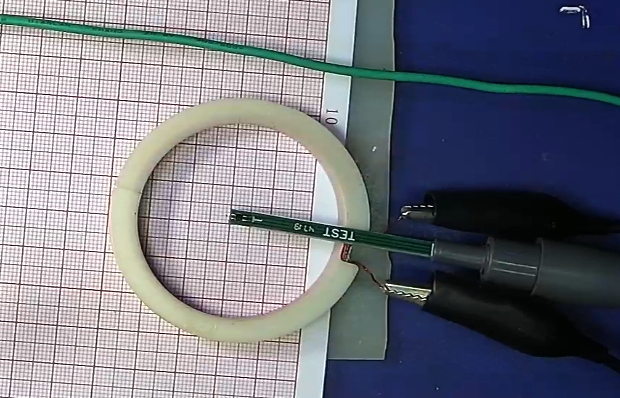

2.空心线圈

在下面的空心线圈通过2A电流，测量磁感应强度B= 20.7G。

^{▲ 空心线圈}

线圈的直接 2R= 52mm。

根据 基本磁场计算公式的简单推导 给出的圆形线圈磁场强度：
$$B=\frac{{\mu }_{0}I}{2R}\cdot N$$

那么根据前面测量得到的磁感应强度：$B=20.7\times 10^{-4}T$。那么可以反向计算出线圈的匝数：

$$N=\frac{B\cdot 2\cdot R}{{\mu }_0\cdot I}=\frac{20.7\times 10^{-4}\times 0.052}{4\times \pi \times 10^{-7}\times 2}=42.83T$$

:结论

通过对于TD8620特斯拉计进行初步使用，获得它的基本的使用方法。

对于常见到的磁铁进行测试，发现其中的一些基本的规律。

---
