使用镀锌铁皮制作负阻器件



➤01 背景

---

在博文 如何自制你自己的二极管 介绍了根据 Coll Homemade Stuff 中讲到的 使用镀锌铁皮生成负阻器件 构造高频振荡器的做法。

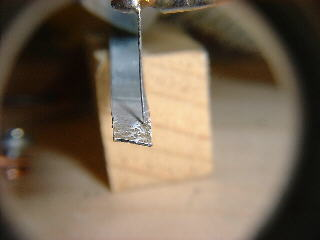

^{▲ 原文中给出了的使用镀锌铁皮制作的负阻器件}

本文后面就是基于此进行测试。

从 淘宝购买到薄镀锌铁皮,规格：0.1mm白铁皮薄铁片。

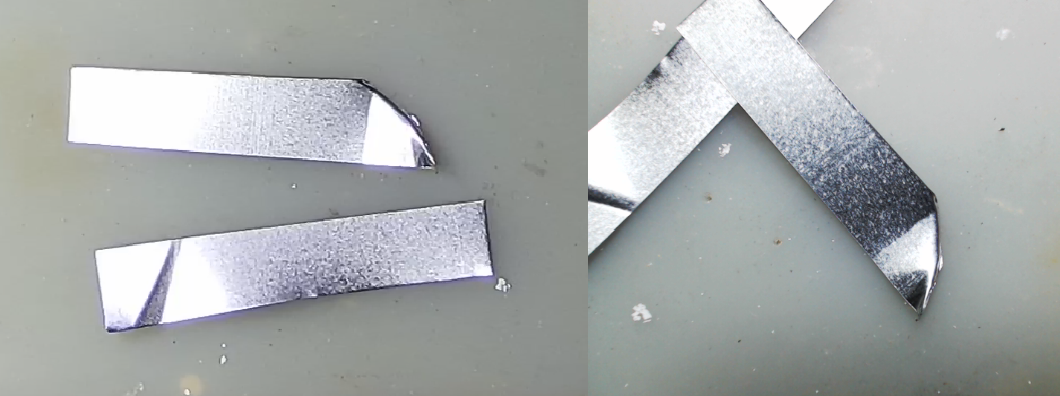

^{▲ 从购买到的镀锌薄铁皮上剪裁下的两块金属条}



➤02 制作负阻器件

---

1.使用喷火枪加热

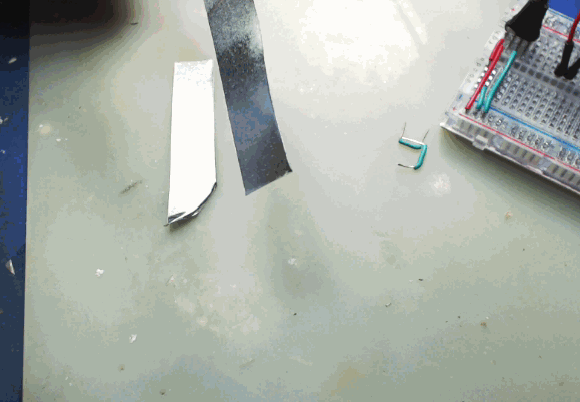

^{▲ 使用喷火枪加热镀锌铁皮}

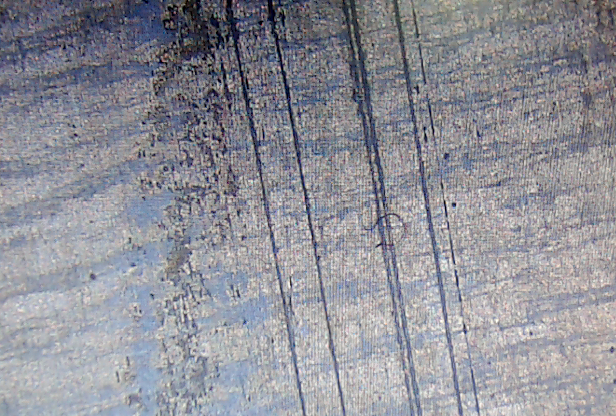

^{▲ 烧灼之后的镀锌铁皮的表面}

2.寻找非线性点

使用一个镀锌铜丝在镀锌铁皮表面的烧灼表面轻轻触及，然后通过示波器观察对应的导通电流与电压之间的关系。

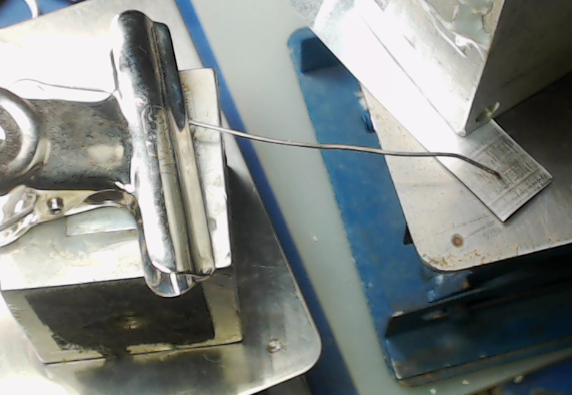

^{▲ 铜丝在镀锌表面轻轻触及}

^{▲ 测量信号电路}

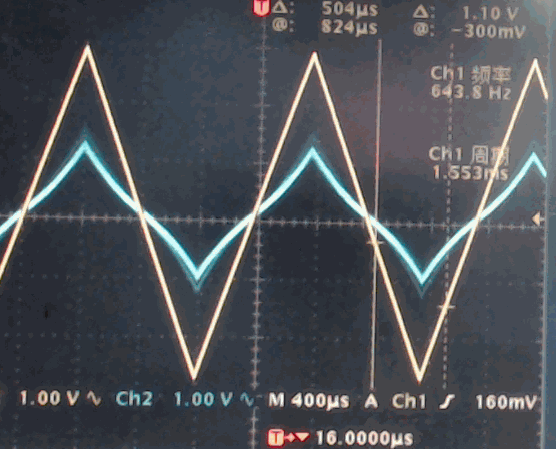

^{▲ 电压与电流之间的飞线性关系}

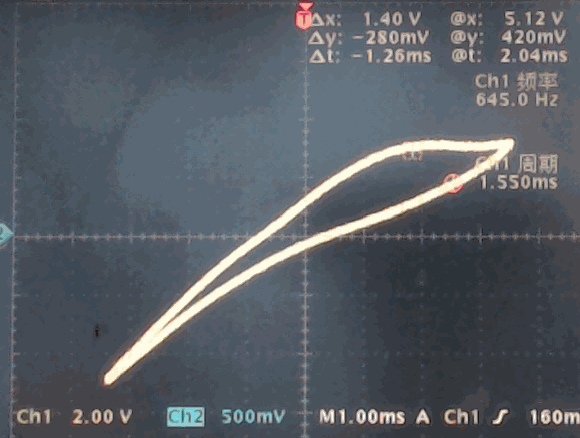

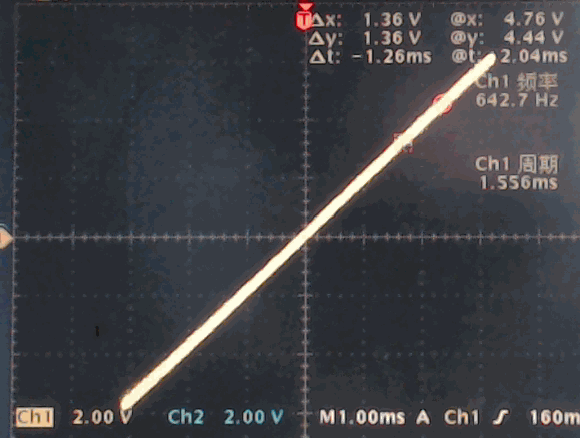

^{▲ X-Y显示模式对应的电压与电流之间的关系}

3.加热之后淬火

在加热之后，使用水对表面进行淬火。可以寻找的一些具有“忆阻特性”的现象。

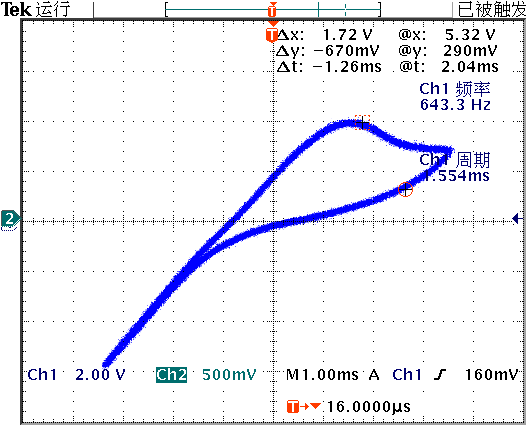

^{▲ 具有忆阻特性的曲线}

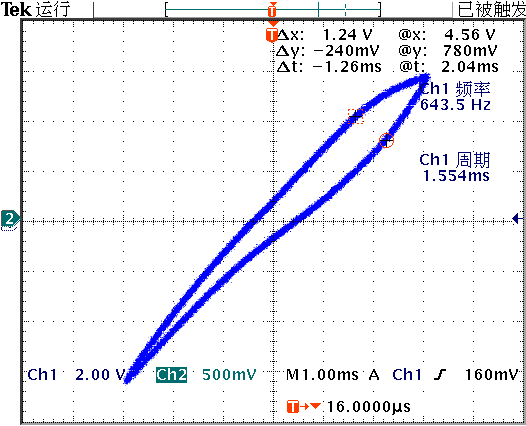

^{▲ 具有回滞忆阻特性的电压与电流曲线}

上述的寻找十分脆弱，系统非常不稳定。

4.触点水溶液

^{▲ 在触点上增加水溶液}

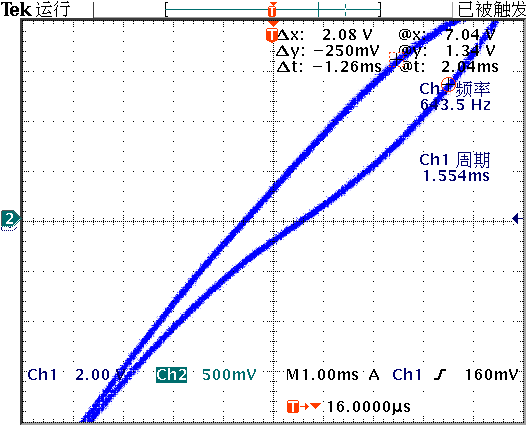

^{▲ 增加水溶液之后的电压与电流}

^{▲ 增加水溶液之后的电压与电流}



➤※ 结论

---

通过对镀锌铁皮加热氧化，形成氧化锌半导体薄膜。

形成具有负阻特性的组件非常困难。在非常脆弱的点触的过程中，非常少的情况下可以观察一些奇异的电压电阻的特性。
