当铅笔芯加上直流电压的时候



➤01 铅笔芯

---

铅笔芯 主要的组成是由石墨、黏土按照一定比例混合而成。由于石墨是导体，所以铅笔芯是可以导电的。由于石墨原子结构的排布，决定了它只能够二维导电，由于石墨是被碾碎后黏土混合所以它的导电性能并不是太高。

出于好奇心，下面通过直流电源来测试一下，铅笔芯通过直流电之后的情况。

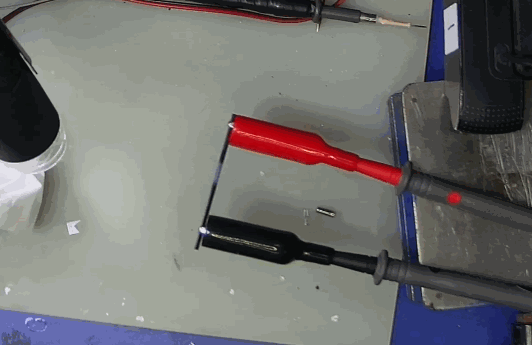

下图是使用 DH1766-2 对一个扁平铅笔芯施加直流电压，可以看到铅笔芯发热，进而冒烟了。经过一段时间之后，铅笔芯内部的挥发物质蒸发之后，发烟停止了。

^{▲ 施加5V直流电直流电}

^{▲ 石墨}



➤02 铅笔芯的伏安特性

---

通过 DH1766-2 对笔芯施加由小到大增加电压，可以获得对应的伏安特性。如下图所示：

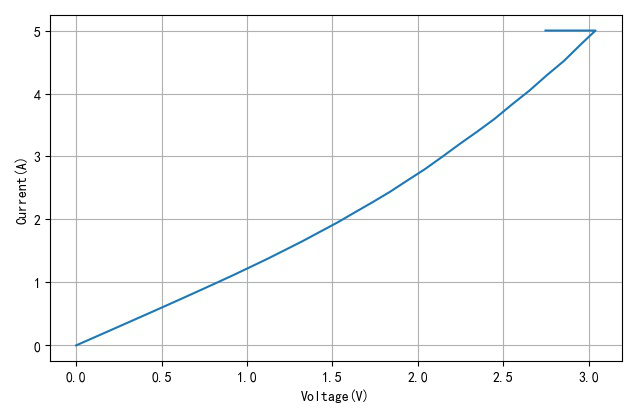

^{▲ 铅笔芯的伏-安特性}

从上图可以看到，随着电压增加，铅笔芯的电流曲线出现网上翘的变化。这是由于铅笔芯随着电压增加它的温度上升，引起铅笔芯的电阻下降，所以铅笔芯的电流增加较快。

特别是当电压增加到了3V之后，随着 DH1766-2最大输出5A的限流，电流被限制在5A。由于铅笔芯温度增加，对应的电阻下降，由于限流所以引起铅笔芯两端的电压下降了。

#!/usr/local/bin/python
# -*- coding: gbk -*-
#============================================================
# TEST3.PY                     -- by Dr. ZhuoQing 2020-12-07
#
# Note:
#============================================================

from headm import *
from tsmodule.tsvisa        import *

vdim = linspace(0, 5, 50)

vout = []
cout = []

for v in vdim:
    dh1766setvolt(v, 0, 0)
    time.sleep(1)
    c = dh1766call()
    v = dh1766vall()

    vout.append(v[0])
    cout.append(c[0])

    printff(c,v)

dh1766setvolt(0,0,0)
tspsave('vadata', vout=vout, cout=cout)

plt.plot(vout, cout)
plt.xlabel("Voltage(V)")
plt.ylabel("Current(A)")
plt.grid(True)
plt.tight_layout()
plt.show()

#------------------------------------------------------------
#        END OF FILE : TEST3.PY
#============================================================



➤03 加热铅笔芯

---

使用打火机加热铅笔芯，使用DM3068数字万用表测量铅笔芯电阻。下是显示了铅笔芯的电阻变化。

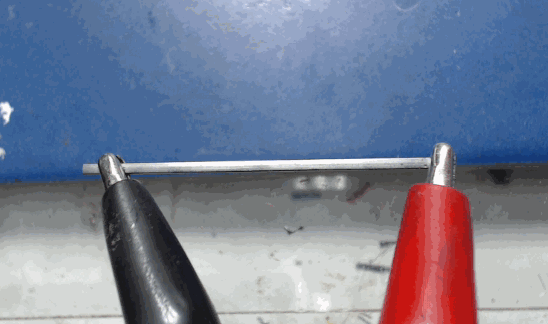

^{▲ 使用乙烷喷火枪加热铅笔芯}

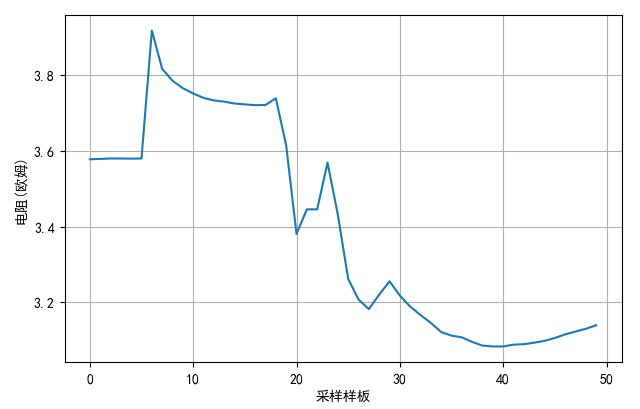

^{▲ 铅笔芯的电阻变化}

#!/usr/local/bin/python
# -*- coding: gbk -*-
#============================================================
# TEST1.PY                     -- by Dr. ZhuoQing 2020-12-14
#
# Note:
#============================================================
from headm import *
from tsmodule.tsvisa        import *
dm3068open()
resdim = []
for _ in range(50):
    res = dm3068res()
    resdim.append(res)
    printf(res)
tspsave('res', res=resdim)
plt.plot(resdim)
plt.xlabel("采样样板")
plt.ylabel("电阻(欧姆)")
plt.grid(True)
plt.tight_layout()
plt.show()
#------------------------------------------------------------
#        END OF FILE : TEST1.PY
#============================================================

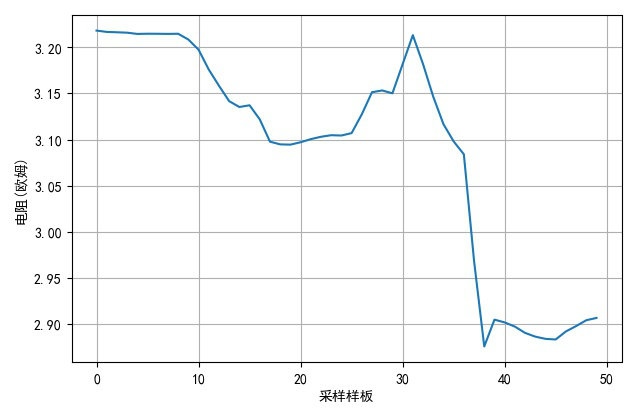

^{▲ 电阻变化}



※ 结论

---

通过施加直流电压，可以观察到铅笔芯的导电情况。这说明铅笔芯具有比较强的导电能力。

给定的铅笔芯使用鳄鱼嘴夹夹持下，两端的电阻在1Ω左右。

通过测量铅笔芯伏安特性测量，可以看到铅笔芯的电阻是随着温度增加而下降。
