简 介： 初步测试了一款非常简单的语音模块。使用ESP32的串口作为控制模块发声的控制器。在测试过程中出现读音错误的情况，具体原因还需要之后进一步进行查找。

关键词： TTS，ESP32，声音模块



§01 中文文字转语音

---

  最初是为了支持学生制作一款他们的设计作品，需要设计到语音合成的目标板。现在从 TB购买到一款模块 ,准备进行测试。下面就是购买到的中文TTS文字转语音合成模块。

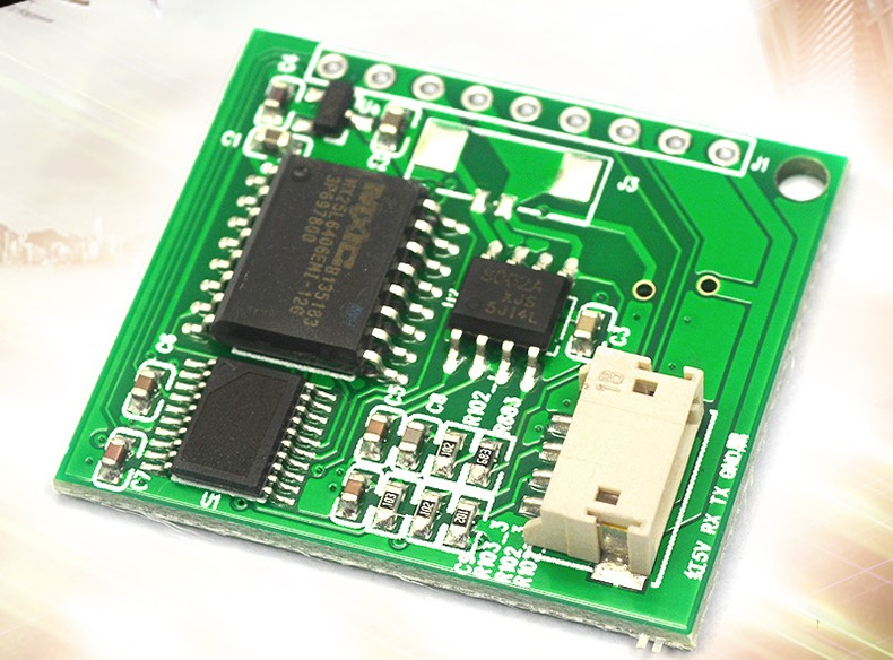

^{▲ 购买到的中文TTS文字转语音合成模块}

1.开发资料

开发资料：

百度网盘下载了解： https://pan.baidu.com/s/1z2nrEr-MvIl9ZdkbGG1ZUQ
提取码：pa29

2.板上主要芯片

  在语音模块内部的电路板上，主要有三个集成芯片。

集成芯片信息：

MX25L6445： MX25L6446 3V，64Mb 串口Flash
XS8002D： XS8002D 是一款带有自关断的音频IC。（ 已经停产）
SSOP20：表面打磨的芯片，型号不详。估计是一颗MCU。

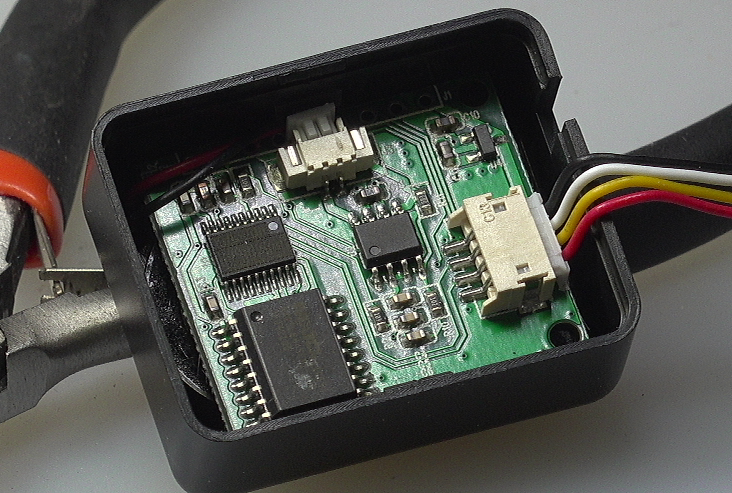

^{▲ 语音模块内聚结构以及外部接口}

3.接口功能定义

【表1-1 对外接口颜色功能】

引线	PIN1	PIN2	PIN3	PIN4
颜色	红	黄	白	黑
功能	+5V	RX	TX	GND

^{▲ 内部对外接口连线的颜色}

  为了便于对TTS模块进行测试，将它原来的接口焊接成PIN100mil的接口。它的定义如下图所示。

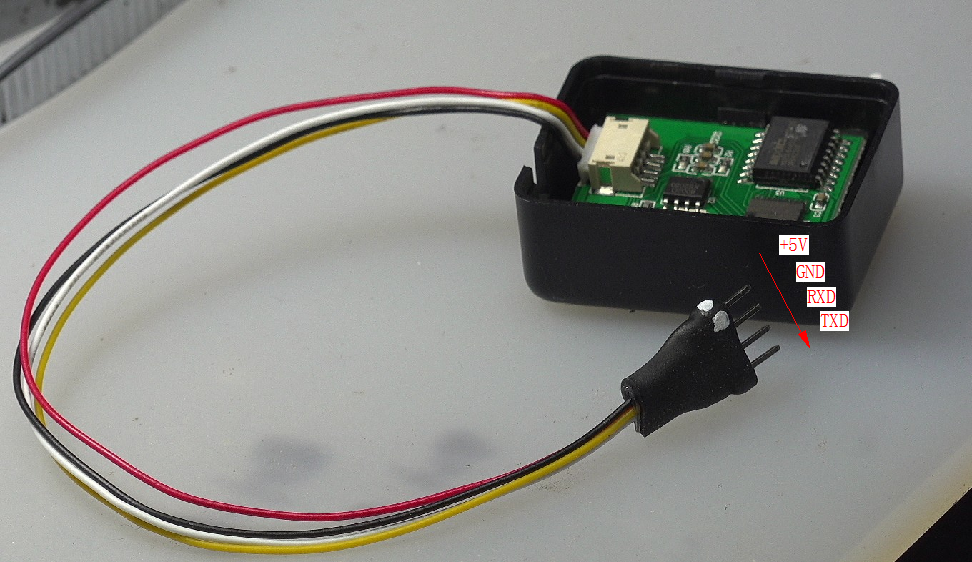

^{▲ 外部新的接口功能定义}

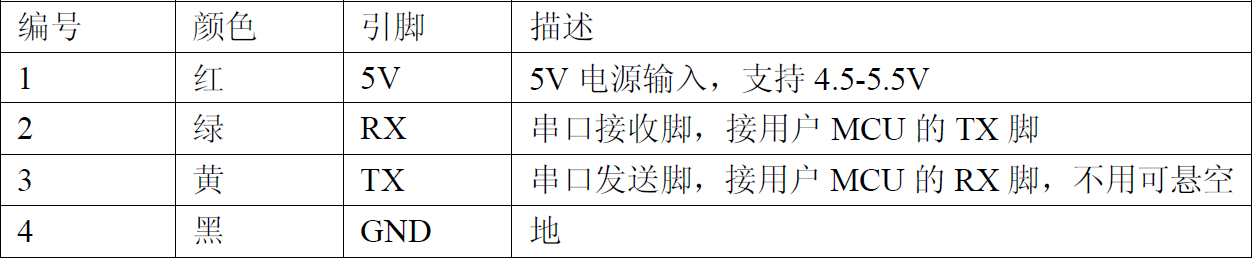

^{▲ TTS模块功能定义}

  连接TTS与控制器的UART之间的方法如下图所示：

^{▲ TTS模块与控制串口的连接方式}

串口通信协议：

波特率：9600bps
起始位：1bit
数据位：8bits
停止位：1bits
校验：无



§02 测试模块功能

---

1.UART接口平台

  使用 ESP32-S 转接板 的接口来调试TTS模块。在PIN19,20分别定义了ESP32的UART2（PIN19-RXD2， PIN20-TXD2）。下面通过基础实验来测试ESP32-PIN19,20的基本功能。

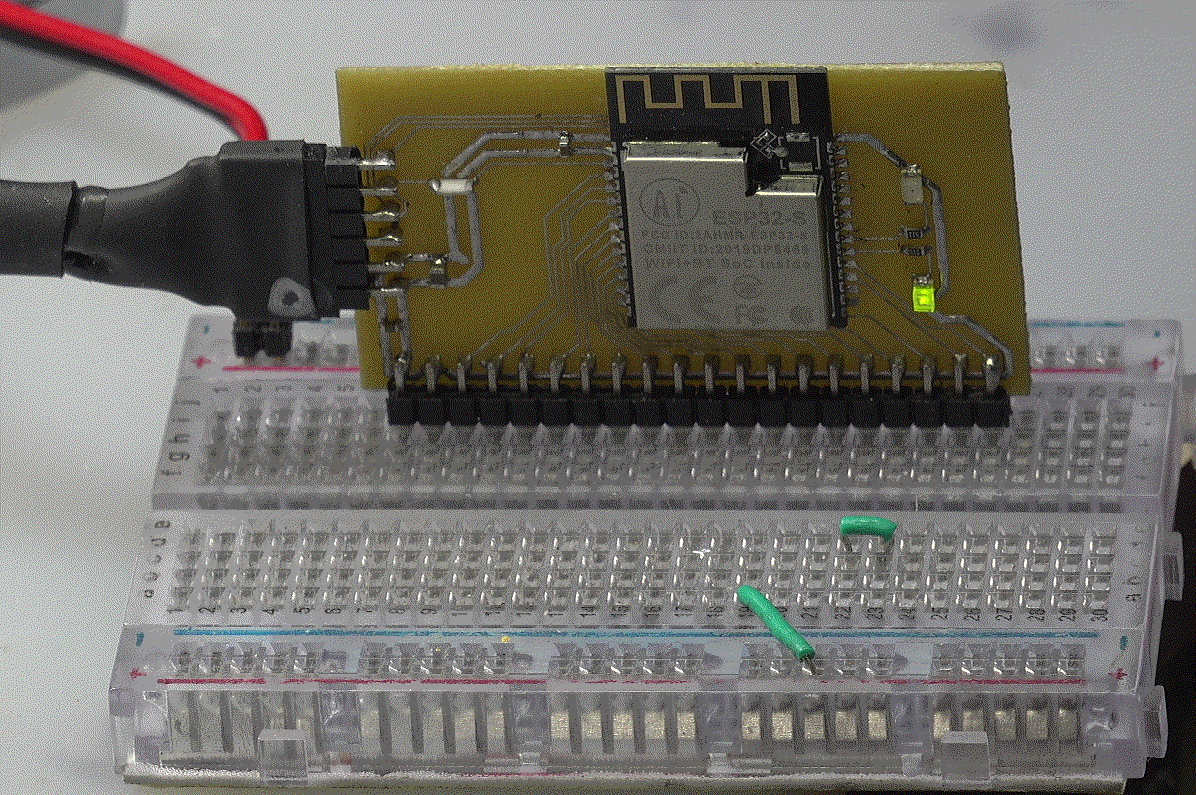

^{▲ 实验ESP32测试版}

（1）ESP32-UART 管脚

  根据 MicroPython 中ESP32 UART模块 ，ESP32模块对应的GPIO管脚表格：

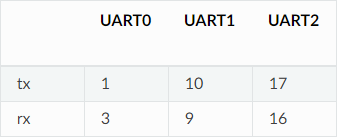

^{▲ ESP32 UART端口}

  使用UART2 对于 TTS模块进行控制。

（2）测试TX2程序

from machine                import Pin
import time
from machine                import UART
LED1 = Pin(5, Pin.OUT)
LED2 = Pin(18, Pin.OUT)
uart2 = UART(2, baudrate=9600, tx=17, rx=16)
while True:
    LED1.off()
    LED2.on()
    time.sleep_ms(25)
    LED1.on()
    LED2.off()
    time.sleep_ms(25)
    uart2.write(b'U')

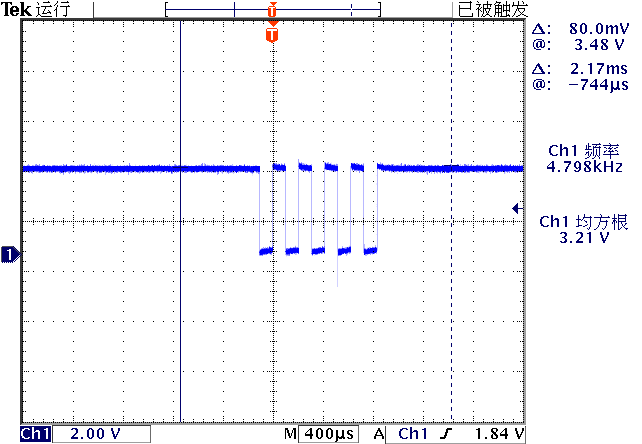

^{▲ 测量ESP32-S模块PIN20，GPIO17， TX2波形}

2.连接TTS

  将ESP-32S转移模块的PIN20（UART2-TXD）与TTS模块的TXD。

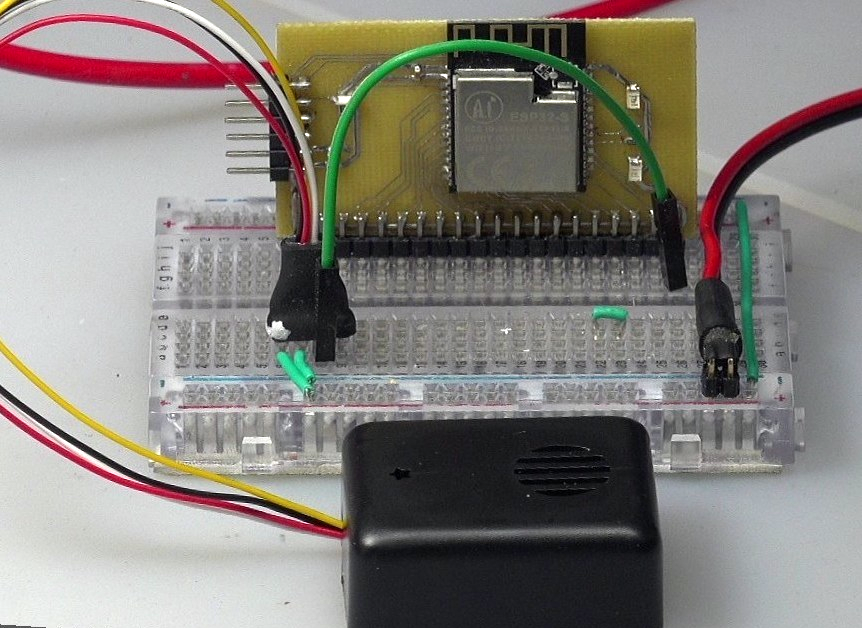

^{▲ 连接TTS模块与ESP32-S}

  对于TTS模块上电+5V时，它会输出一个三音和弦，然后处在静态，静态电流： 3.3mA 。

3.测试语言输出

from machine                import Pin
import time
from machine                import UART
uart2 = UART(2, baudrate=9600, tx=17, rx=16)
while True:
    uart2.write(b'hello')
    time.sleep(2)

  TTS则分别念出 “HELLO”。

  测试错误： 但是输出其它字符串的时候出现发生错误。



※ 测试总结 ※

---

  初步测试了TTS的模块。它发出的声音比较生硬。对于输出汉字以及其它信息还存在一定问题。现在还不知道具体的错误原因是什么。

▓ 补充说明

  在 语音合成模块 文本转TTS 真人发音 SYN6288 进行了补充实验，验证了直接使用MAX2323将PC的RS232转换成TTL-UART，可以正确的控制语音模块了。这说明使用ESP-32-S模块发送TTL-UART出现与设置不同的情况。具体原因后面需要通过进一步的实验进行验证。

▓ 补充说明1：

在博文： ESP32-S的UART2的初始化需要注意的问题 对于前面实验中使用ESP32-S的UART2控制TTS过程中出现的问题进行探索，初步找到了解决问题的方案，但具体原因并不是完全了解。



---
