有STC制作一个手持微型示波器

简 介： 本文介绍了 CreativeLau在 Instructables Circuits 上的博文，介绍了它设计制作的基于STC单片机的手持迷你示波器。它可以测量电压，信号波形等，同时也可以产生常见到的电压波形用于电路的测试。

关键词： STC，DSO，手持迷你示波器

 

  在 Make Your Own Oscilloscope(Mini DSO) With STC MCU Easily 看到 CreativeLau介绍他基于一款8位机（STC8A8K64）制作的手持微型示波器，既有应用价值，又有练习功能，很有趣。

▲ 图1 作者 Creative Lau

微型示波器参数：

MCU型号：STC——MCU
采用波形时间：100us-500ms
输入电压范围：0-30V
绘制模式：向量或者点集合



§01 制作材料

---

▲ 图1.1 制作微型示波器的电子器件

  制作元器件：

• MCU： STC8A8K64S4A12×1
• 显示器： SSD1306 OLED (5V, SPI 7PIN接口）×1
• 电阻： 1W,10k×1； 1/4W，2k×2； 1/4W，10k×1
• 电容： 47uF×1；0.01uF×1
• 编码器： EC11×1
• 钮子开关： 数量×1
• 接线端子： 2-Pin×1
• IC插座： 40-Pin×1
• 单排插座： 7-Pin×1， 2-Pin×1
• 锂电池： 3.7V Li-ion×1
• 升压模块： 5V升压模块×1
• 下载器： USB-TTL 下载器；
• 万用洞洞板： 一块



§02 电路制作

---

一、电路设计

1、电路原理图

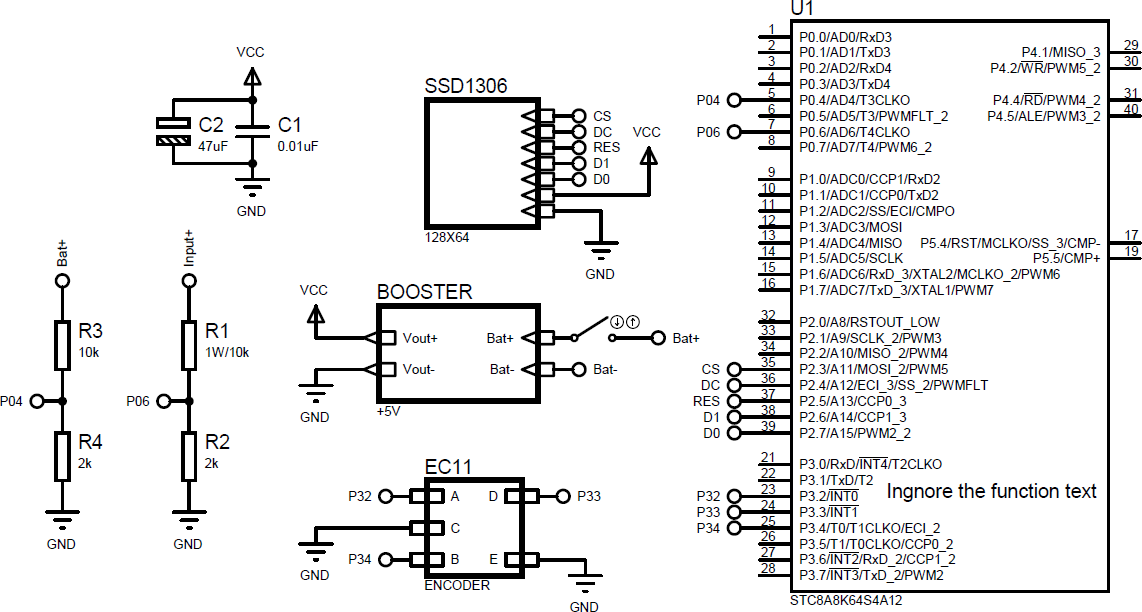

▲ 图2.1.1 原理图

2、电路焊接器件布置图

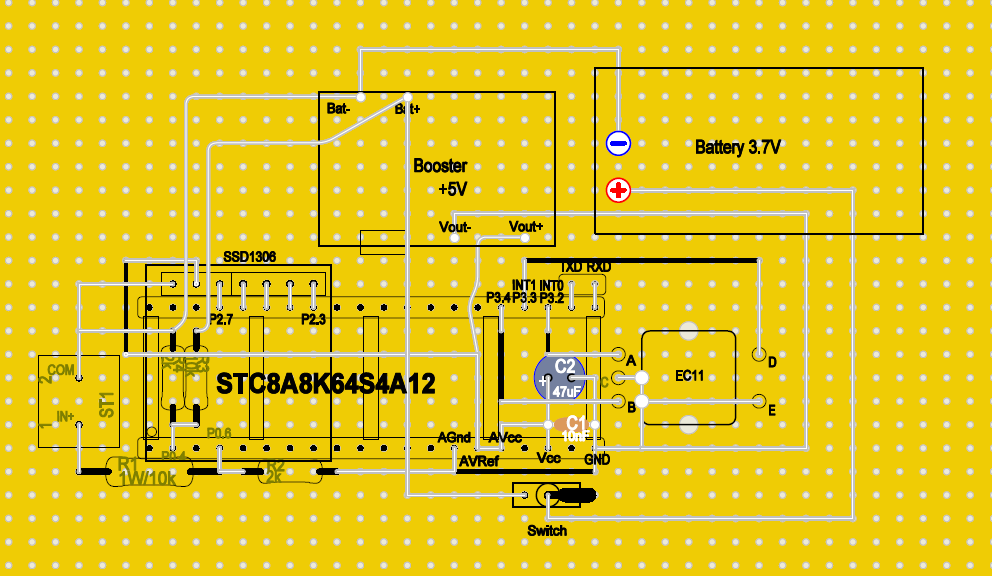

▲ 图2.1.2 焊接万用板电子元器件布置图

二、焊接与调试

1、电路焊接

  在万用洞洞板上焊接制作整个电路板。

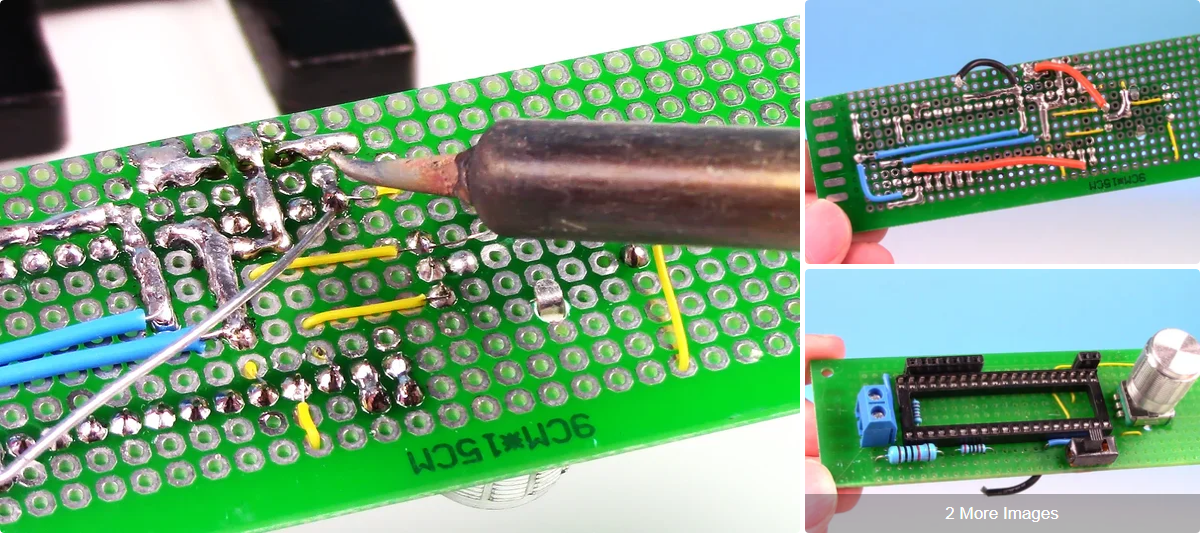

▲ 图2.1.3 电路在洞洞板上的焊接

2、下载程序

  STC 单片机的下载地址。 http://www.stcmicro.com/rjxz.html。 使用USB-TTL串口连接器，可以TXD,RXD,GND连接电脑与电路，完成下载。

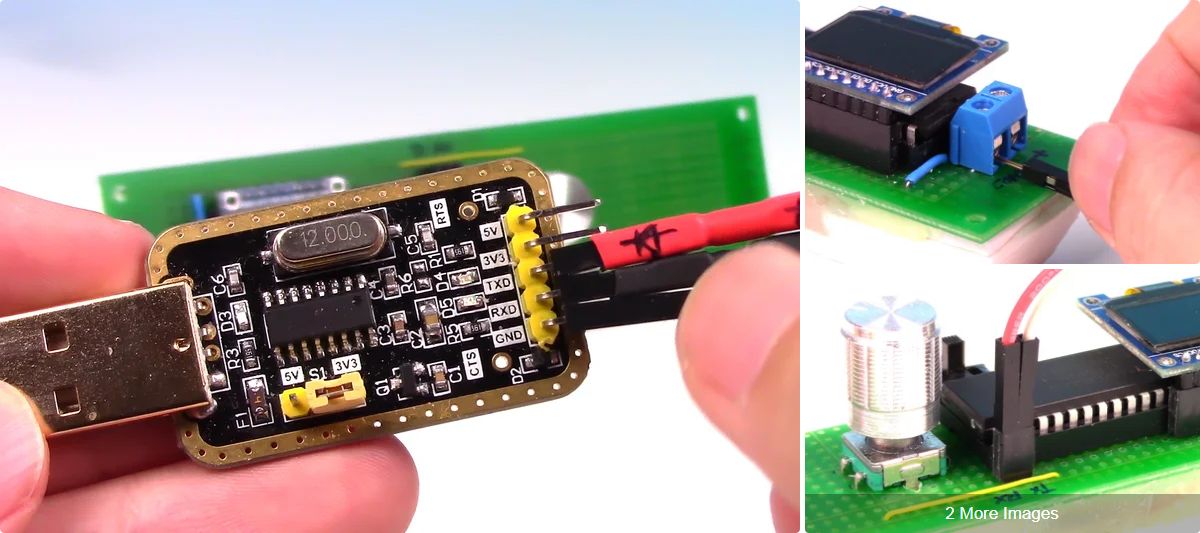

▲ 图2.2.2 利用USB-TTL下载器将程序下载到STC中

3、上电测试

  接入锂电池之后，电路便可以工作了。它可以直接用于测量直流电压，或者测试电路中测试点上的电压波形。

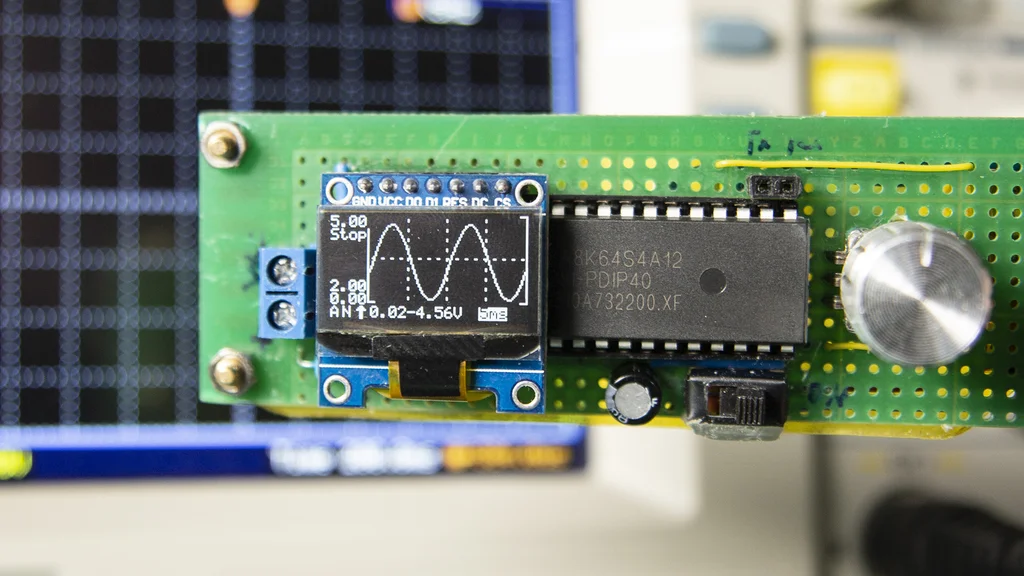

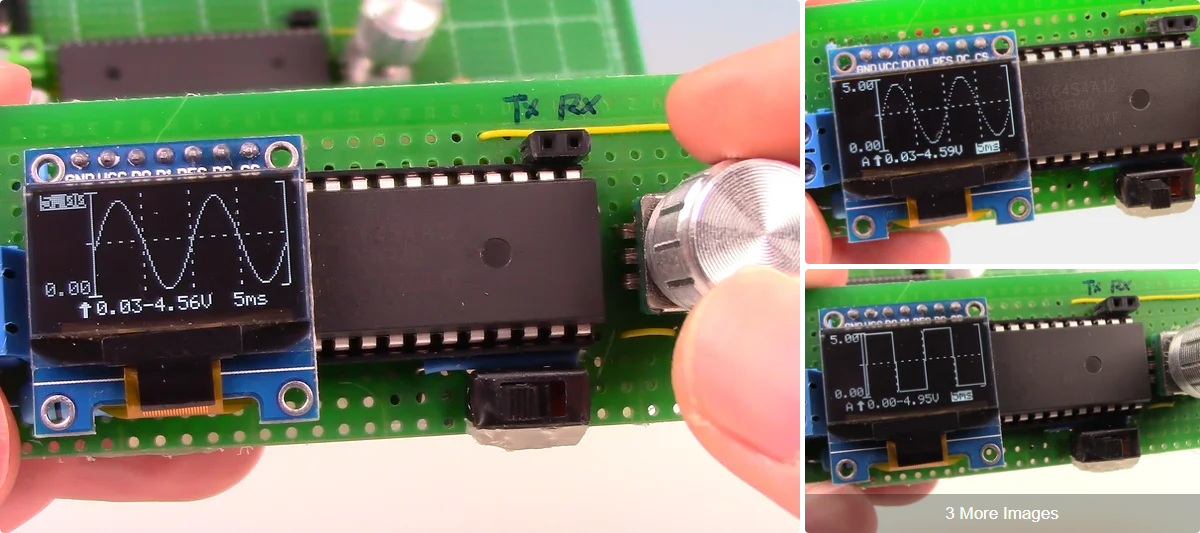

▲ 图2.2.3 上电后便可以看到功能

  但是，现在这个版本还存在问题，那就是它无法测量负电压。所有的负电压都显示为0V。

▲ 图2.2.4 测量到负电压，显示为0V

三、其它功能

  利用这个小小的电子工具，还可以作为信号发生器，产生一些测试信号用于电路的测试。

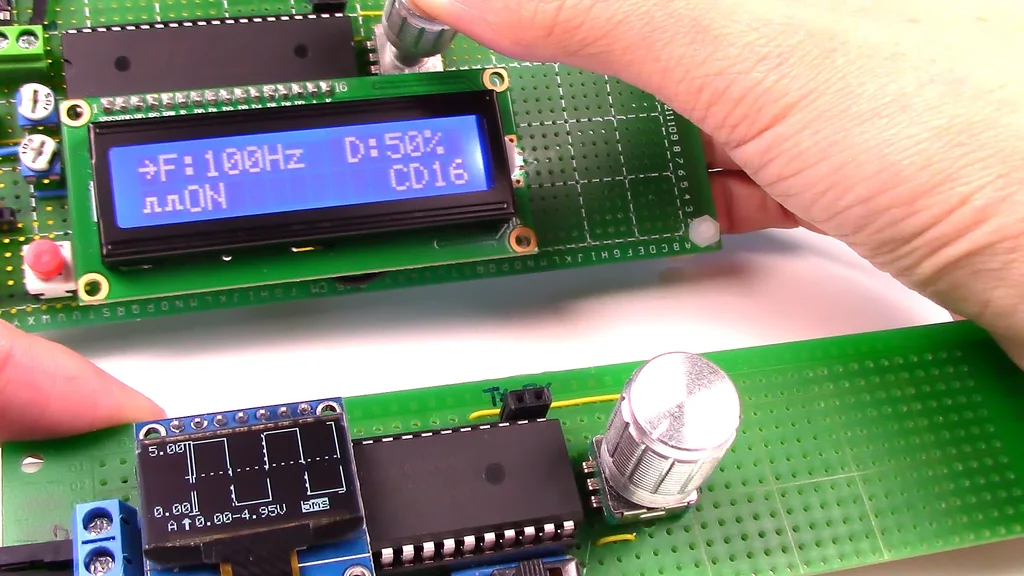

▲ 图2.3.1 信号发生器

  下图显示了利用这款小小的Mini DSO所产生的电压波形。

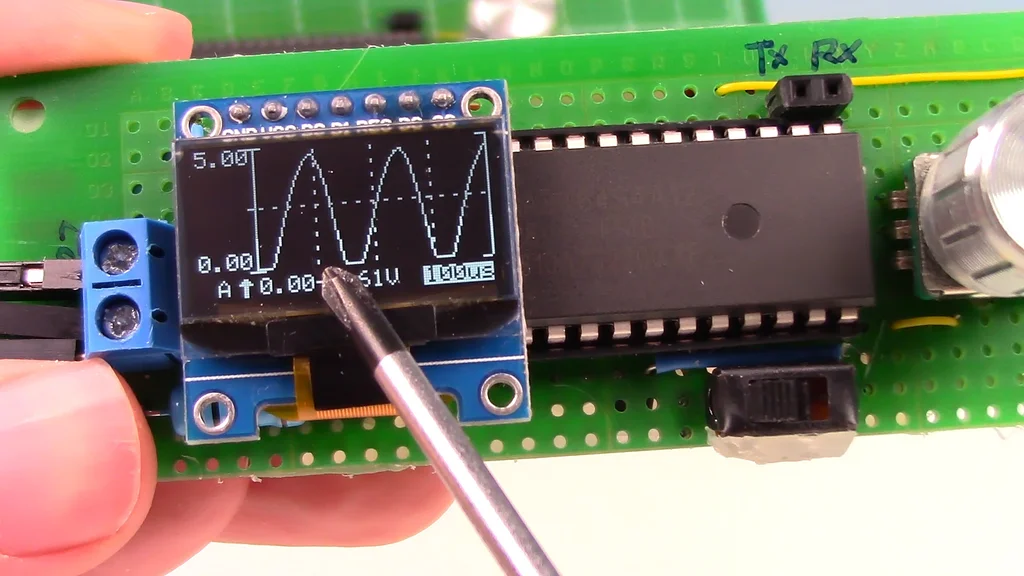

▲ 图2.3.2 产生特殊的信号波形



※ 总  结 ※

---

  本文介绍了 CreativeLau在 Instructables Circuits 上的博文，介绍了它设计制作的基于STC单片机的手持迷你示波器。它可以测量电压，信号波形等，同时也可以产生常见到的电压波形用于电路的测试。

---
