用于面包板的双列直插需要多宽?

简 介: 应用于面包板上的双列直插转接插针,需要能够有300mil间距的插针?这样就可以直接将电路板直接插在面包板上完成其余的实验。现在还没有能够找到相应的转接件。

关键词 转接件实验板

应用需求
目 录
Contents
解决方案
利用长脚双排母转接
是否还有其他灵活方式?
总 结



§01 用需求

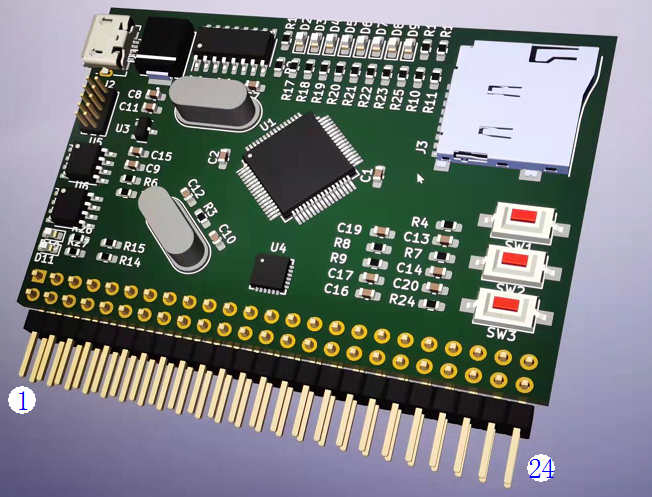

  面是SUYONG发送过来的MM32F3277实验单边直插板。现在存在一个问题:那就是还无法直接应用在面包板上。

▲ 图1.1 SUYONG双列直插单边的实验电路板

▲ 图1.1 SUYONG双列直插单边的实验电路板

  对于面包板的中间插槽的间距为300mil(7.62mm),使用普通的双排折弯插头无法直接插在现在的面板板上完成实验。还需另外借助于转接板来完成。

▲ 图1.2 面包板的结构

▲ 图1.2 面包板的结构

  • 那么剩下一个问题:是否存在具有两排之间间距300mil的双列直插插针呢?



§02 决方案


2.1 利用长脚双排母转接

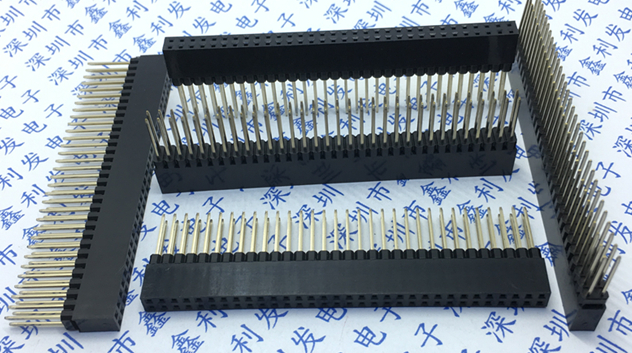

  下面是可以在市场上可以购买到的长脚排母。

▲ 图2.1 利用双排针排母

▲ 图2.1 利用双排针排母

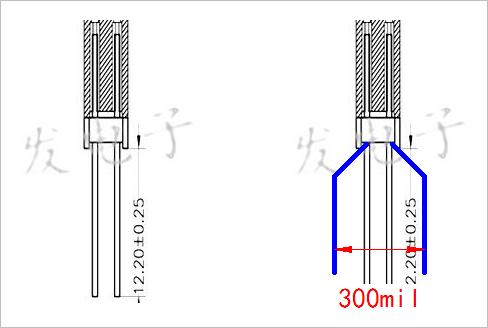

  将双排母的长引脚掰弯加工之后形成间距300mil的转接插针:

▲ 图2.1.2 将双排母的长引脚掰弯加工之后形成间距300mil的转接插针

▲ 图2.1.2 将双排母的长引脚掰弯加工之后形成间距300mil的转接插针

2.2 是否还有其他灵活方式?

  不知道谁能够给出更加简便的转接方式?



  结 ※


  用于面包板上的双列直插转接插针,需要能够有300mil间距的插针?这样就可以直接将电路板直接插在面包板上完成其余的实验。现在还没有能够找到相应的转接件。
