测量6J1电子管的一些基本特性

简 介： 测量6J1电子管的基本特性。对于这种真空中的电子与电极关系进行初步感知。

关键词： 6J1，电子管

• 测量6J1电子管的一些基本特性
• 电子管：6J1基本特性文献调研
• 面包板上的电子管 6J1



§01 基本参数

---

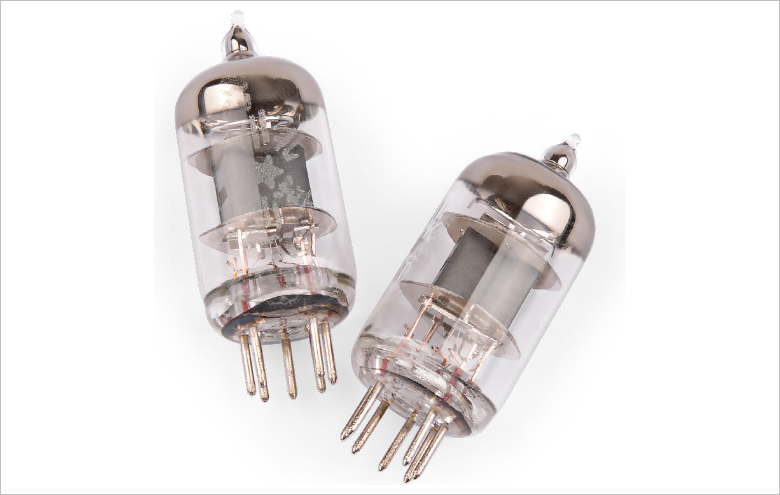

  在 电子管：6J1基本特性文献调研 调查了一些6J1的基本参数和特性。下面对于从 TB 购买到的6J1电子管 进行初步测量。

1.1 阴极旁热灯丝

  根据6J1的管脚功能定义，可以知道3-4 之间是电子管阴极旁热加热灯丝。

▲ 图1.1.1 6J1管脚功能定义

1.1.1 电子管引脚引出

  使用扁平电缆将电子管的引脚连接到单排插针，插在面包板进行测试。

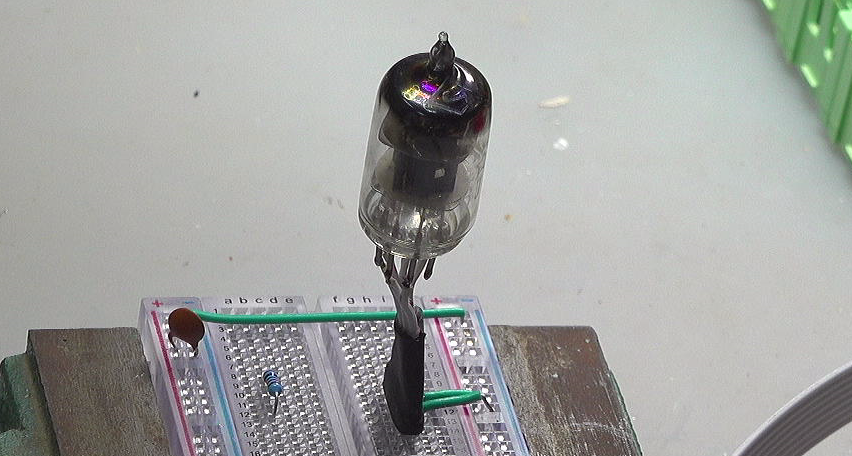

▲ 图1.1.2 电子管外边引出引线，插在面包板上进行实验

  使用数字万用表测量 3-4 管脚，低温状态下测量电阻为 5.63Ω。

1.1.2 施加灯丝电压

  给灯丝施加 6.3V，稳定后测量对应的工作电压。

灯丝加热电压电流：

电压：6.3V
工作电流：0.1715A
电阻：36.7Ω

1.2 测量第一栅极电压

1.2.1 加载灯丝电压

  在灯丝上加载6.3V电压，使用FLUKE45测量灯丝栅极（PIN1）对地之间的电压变化曲线。

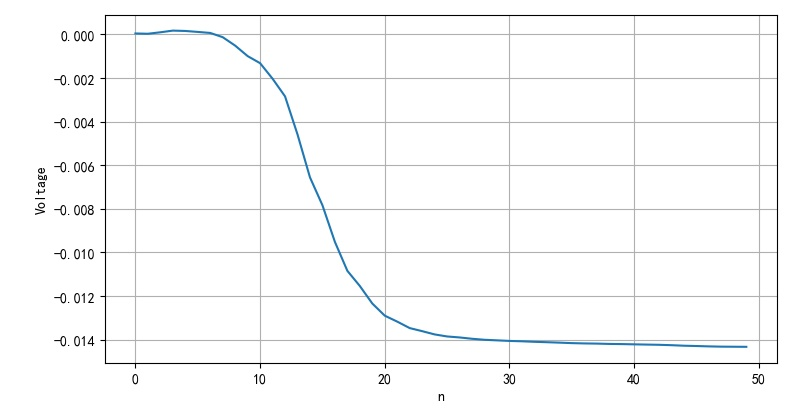

▲ 图1.2.1 加载灯丝电压之后栅极电压

  手触碰灯管玻璃外壳，也会引起栅极电压测量的变化。具体原因现在尚未能够解释。

1.2.2 撤销灯丝电压

  关闭灯丝电压。测量栅极对地之间的电压。

  可以看到灯丝的电压有一个阶跃。原因？不知道。

▲ 图1.2.2 关闭灯丝加热电压

1.2.3 逐步增加灯丝电压

  从 0V 逐步增加 6.3V，测量栅极电压。对应的电压如下：

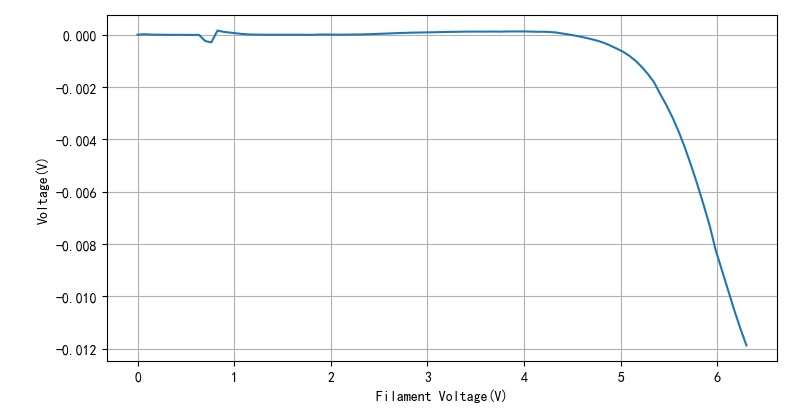

▲ 图1.2.3 灯丝电压与栅极电压

import sys,os,math,time
import matplotlib.pyplot as plt
from numpy import *
from tsmodule.tsvisa        import *
from tsmodule.tsstm32       import *

filament_voltage = linspace(0, 6.3, 100)

dh1766volt(0)
time.sleep(2)

vdim = []

for v in filament_voltage:
    dh1766volt(v)
    time.sleep(2)
    meter = meterval()
    vdim.append(meter[0])
    print(v, "\n",  meter[0])
    tspsave('measure', filament=filament_voltage, v=vdim)

plt.plot(filament_voltage, vdim)

plt.xlabel("Filament Voltage(V)")
plt.ylabel("Voltage(V)")
plt.grid(True)
plt.tight_layout()
plt.show()

1.3 测量栅极电流

  利用100欧姆串联在栅极与可调数控电压源。测量数控电压变化所引起栅极电流的变化。

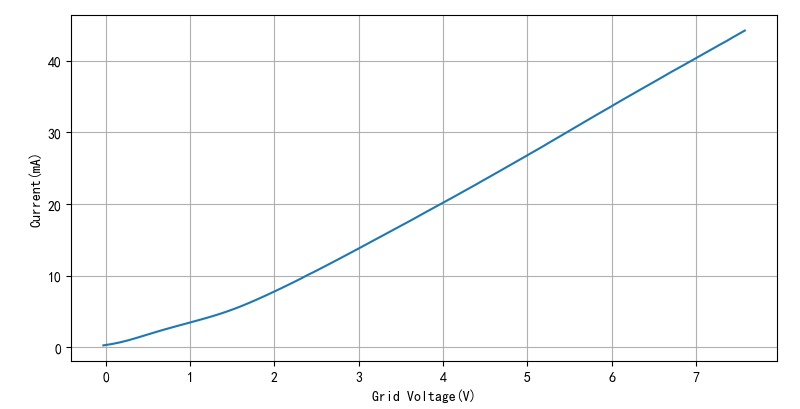

▲ 图1.3.1 栅极电压与电流

from headm import *                 # =
from tsmodule.tsvisa        import *
from tsmodule.tsstm32       import *

filament_voltage = linspace(0, 12, 100)
r100 = 100

dh1766volt(0)
time.sleep(2)

vdim = []
vgrid = []

for v in filament_voltage:
    dh1766volt(v)
    time.sleep(1.5)
    meter = meterval()
    vdim.append(meter[0]*10)
    vgrid.append(v - meter[0])

    printf(v, meter[0])
    tspsave('measure', filament=filament_voltage, v=vdim, vg=vgrid)

plt.plot(vgrid, vdim)

plt.xlabel("Grid Voltage(V)")
plt.ylabel("Current(mA)")
plt.grid(True)
plt.tight_layout()
plt.show()



※ 总  结 ※

---

  测量6J1电子管的基本特性。对于这种真空中的电子与电极关系进行初步感知。

---
