CPU水冷散热器

简 介： 本文对于计算CPU水冷散热水泵， 进行了拆解。 了解到这是一个有外转子构成的， 无刷电机驱动的水泵。

关键词： CPU，散热，外转子

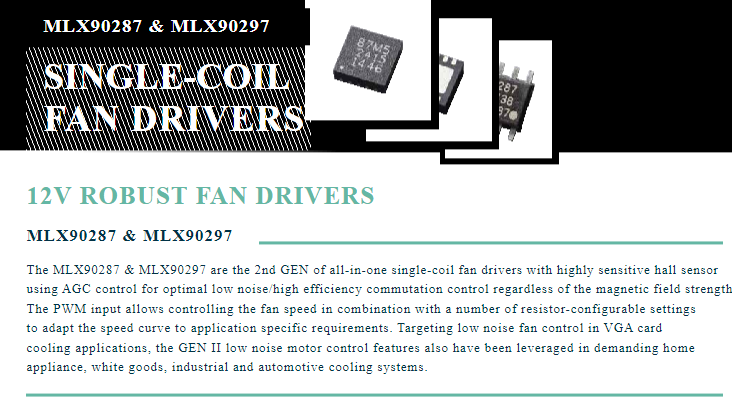

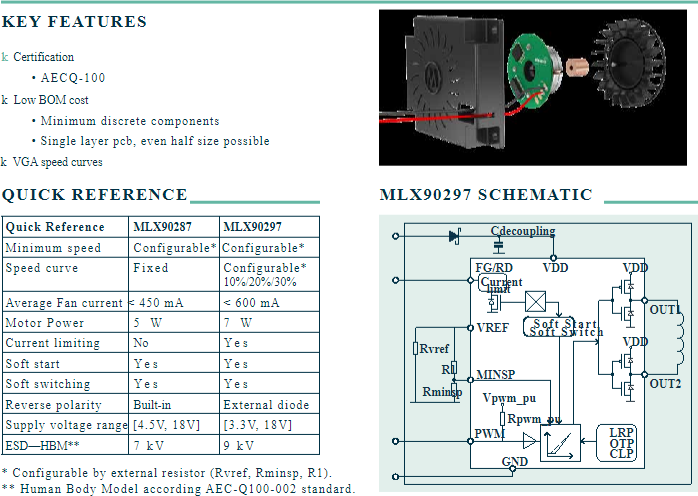

注： 驱动板上的芯片，经过网友提示，是 MLX90297 如下是它的简介：

▲ 图1

▲ 图2



§01 水冷散热器

---

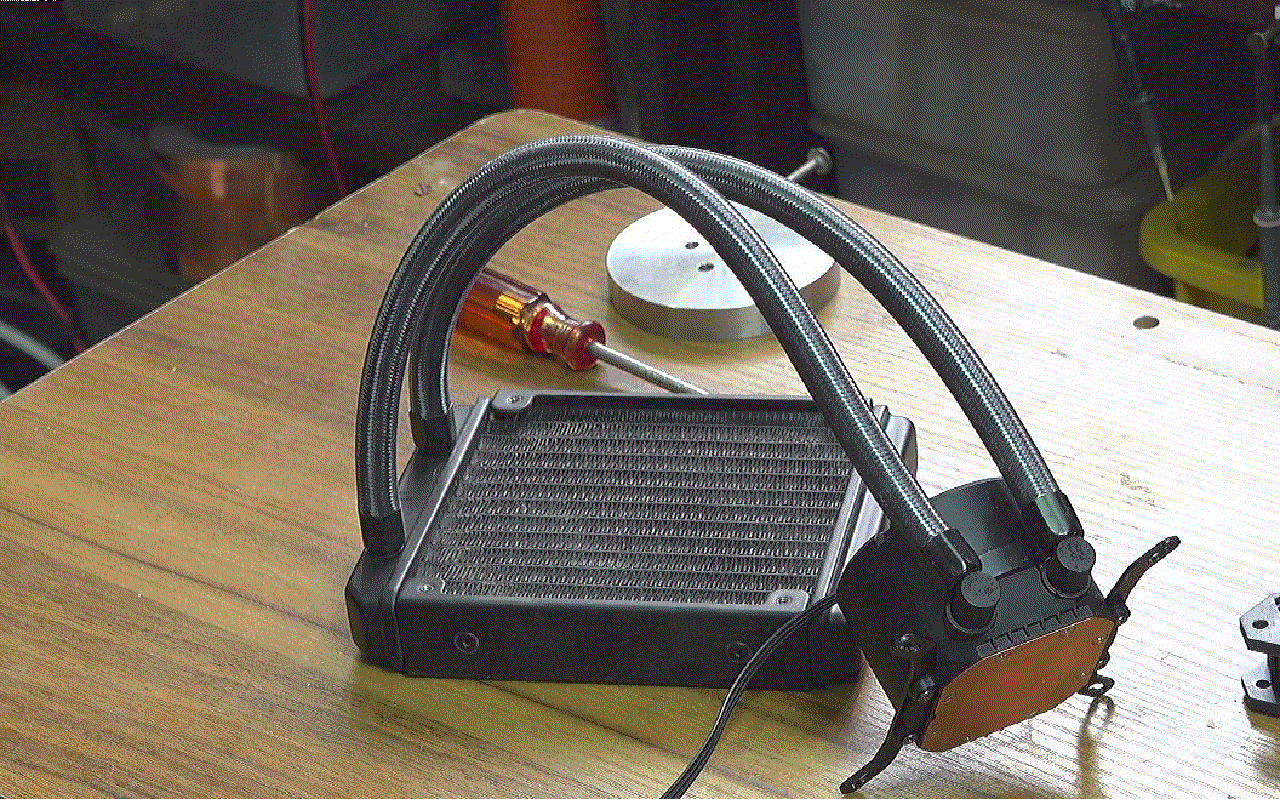

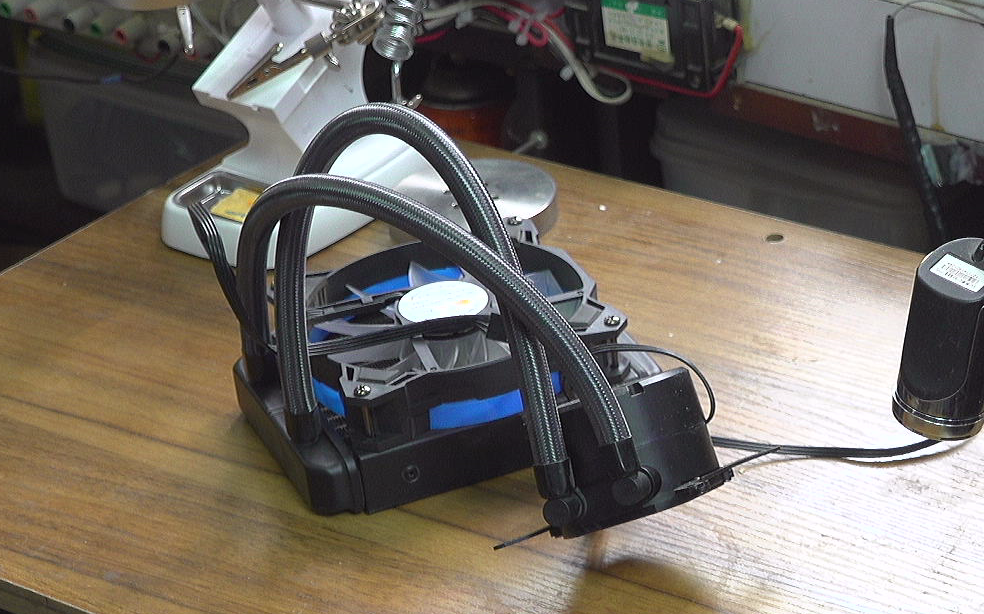

  前段时间，我办公室电脑中CPU散热器坏了， 导致计算机无法正常启动。 查看计算机主板信息， 显示CPU风扇损坏。 经过更换之后，计算机恢复正常。 这里就是更换下来的CPU散热器。

  

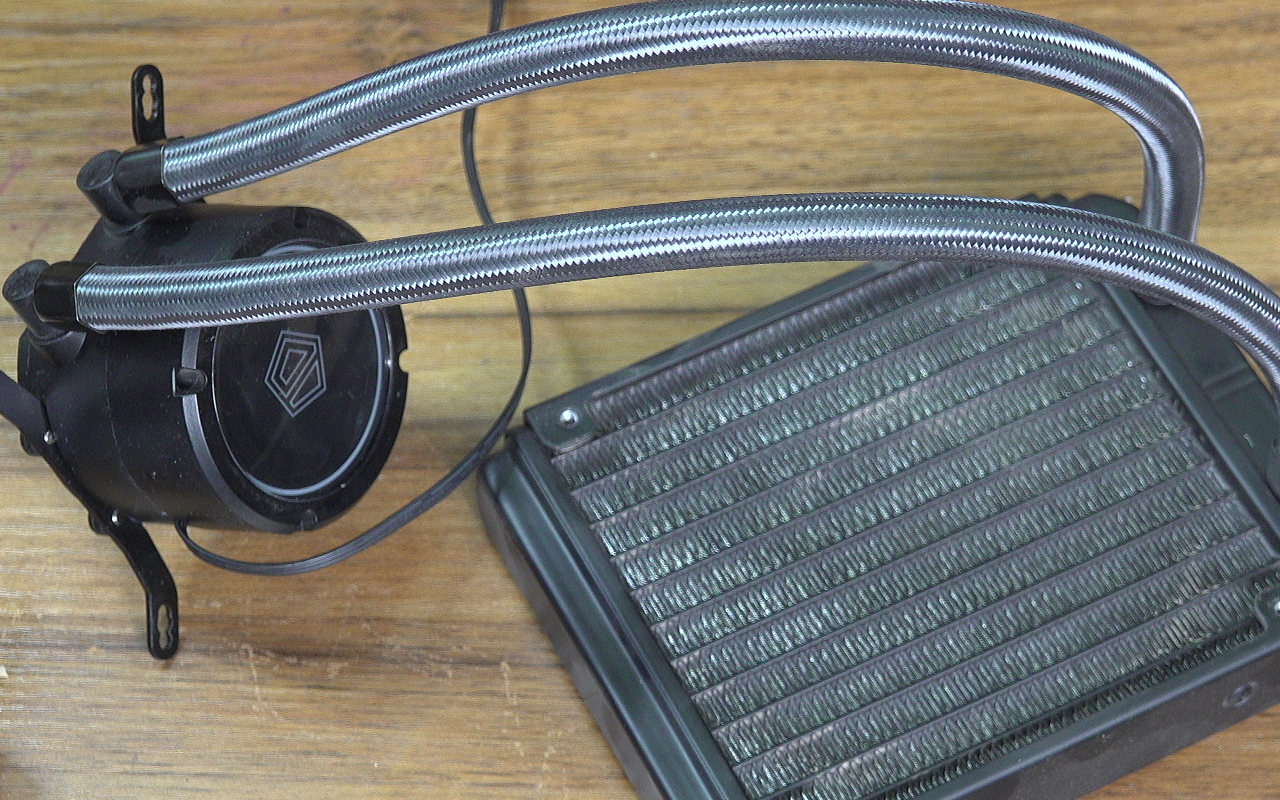

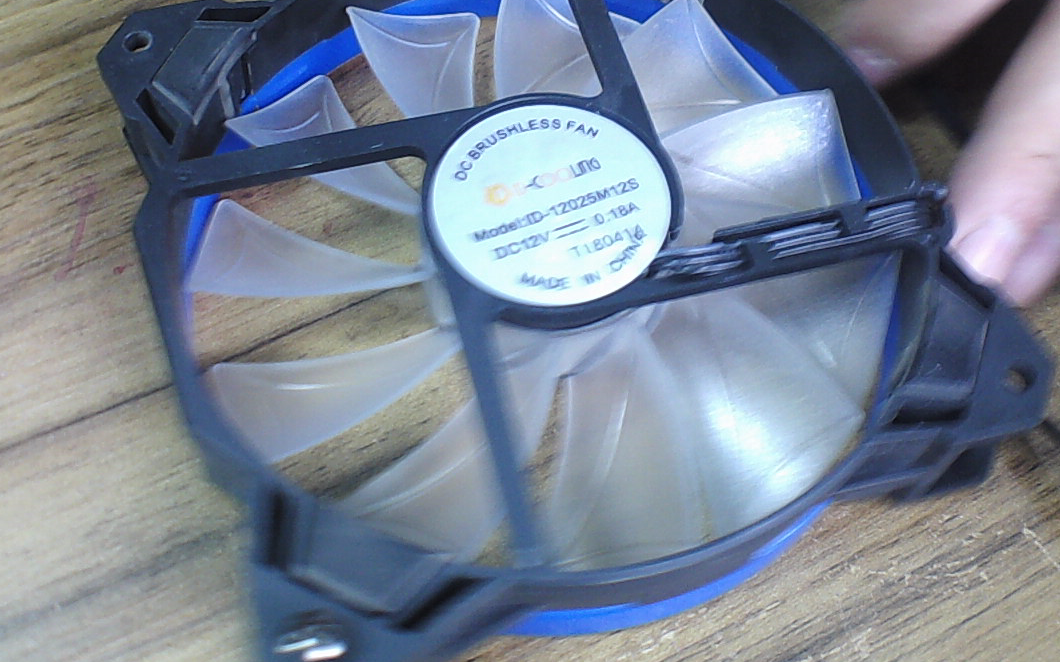

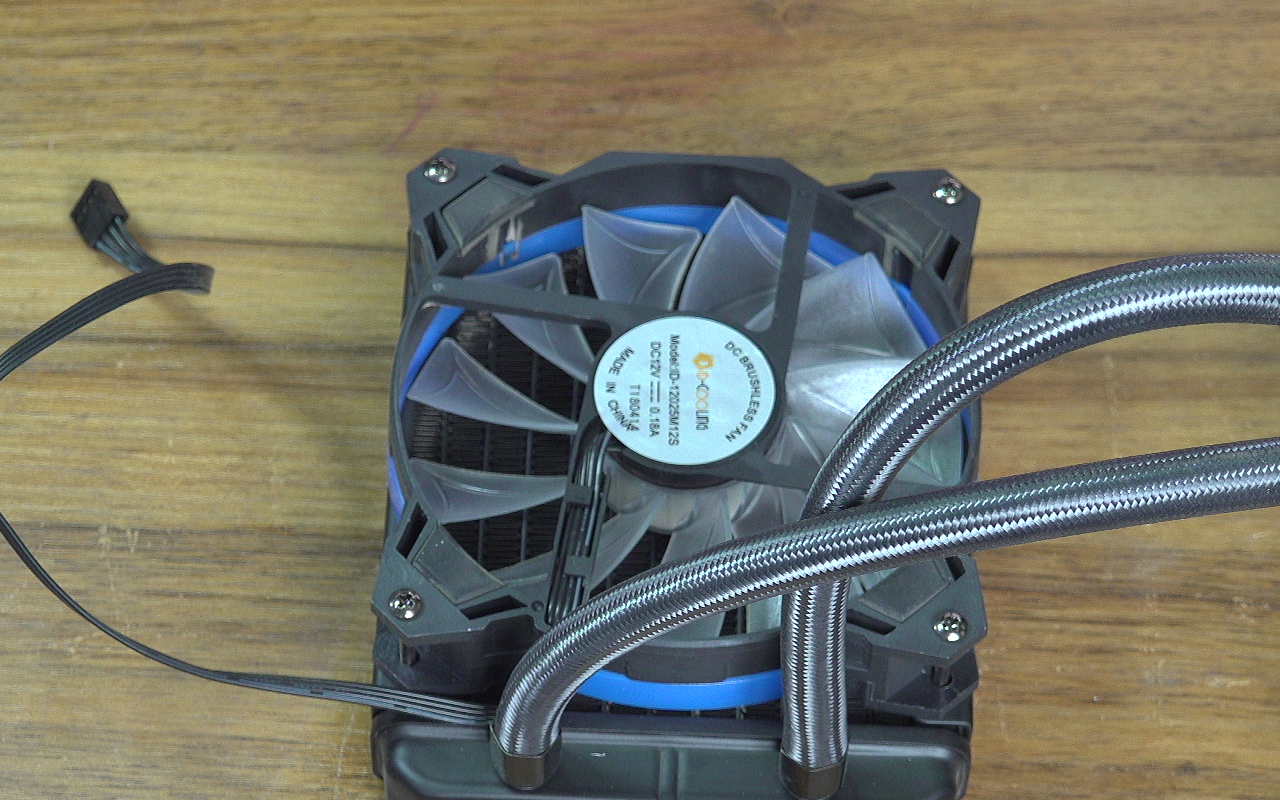

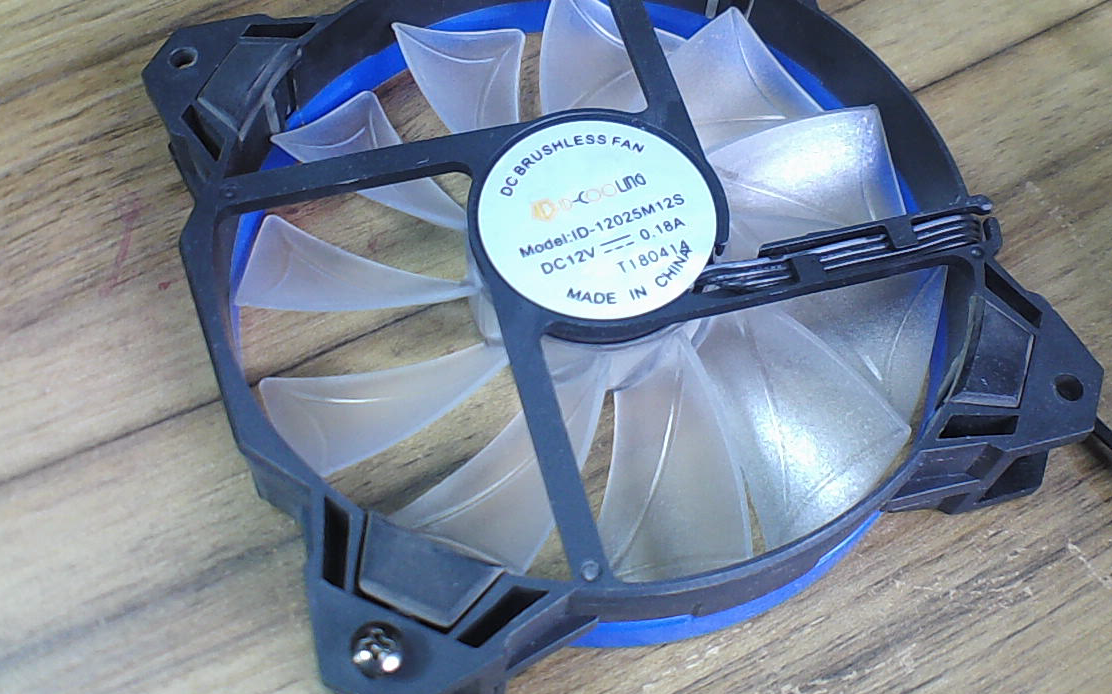

  首先将风扇与水冷片分离。 风扇是一个12V供电，工作电流180mA的无刷直流风扇。 接头是一个四芯插头，包含有工作电源，风扇状态以及PWM调速信号。 令人真正感兴趣的是这个水冷散热器。 它是由两部分组成， 一个是CPU集热水泵， 一个是赛热片， 如果它损坏，水泵的可能性最大。

  

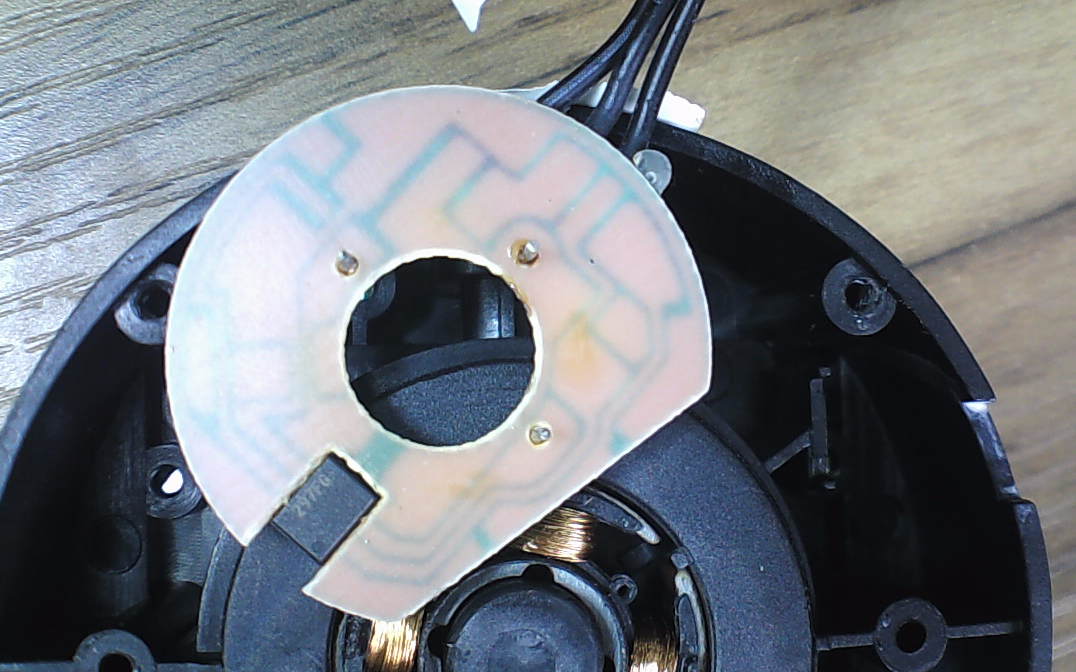

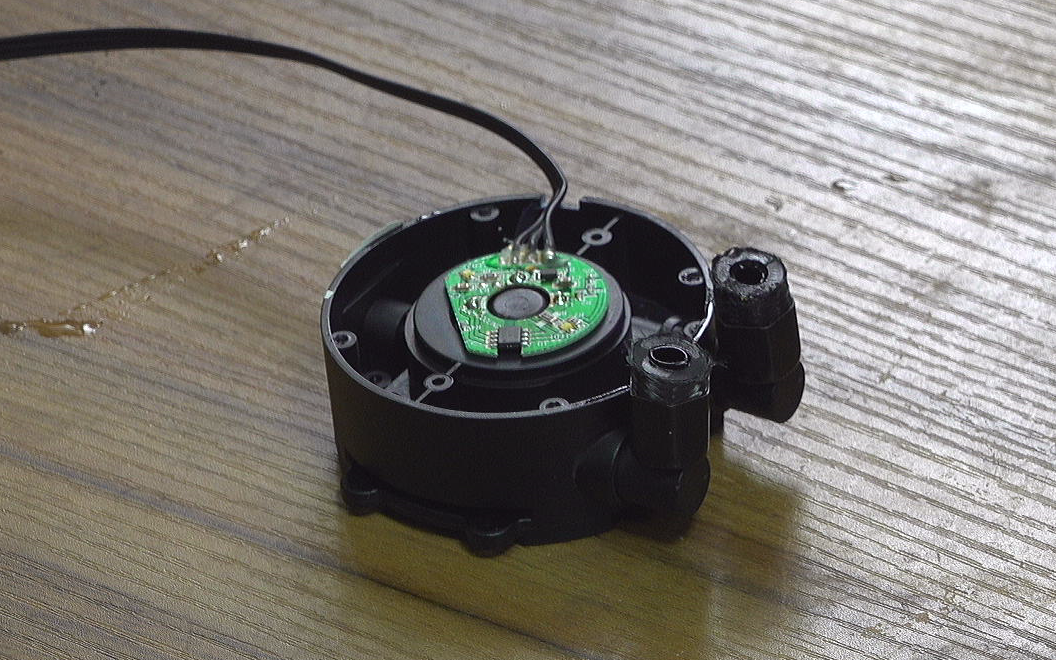

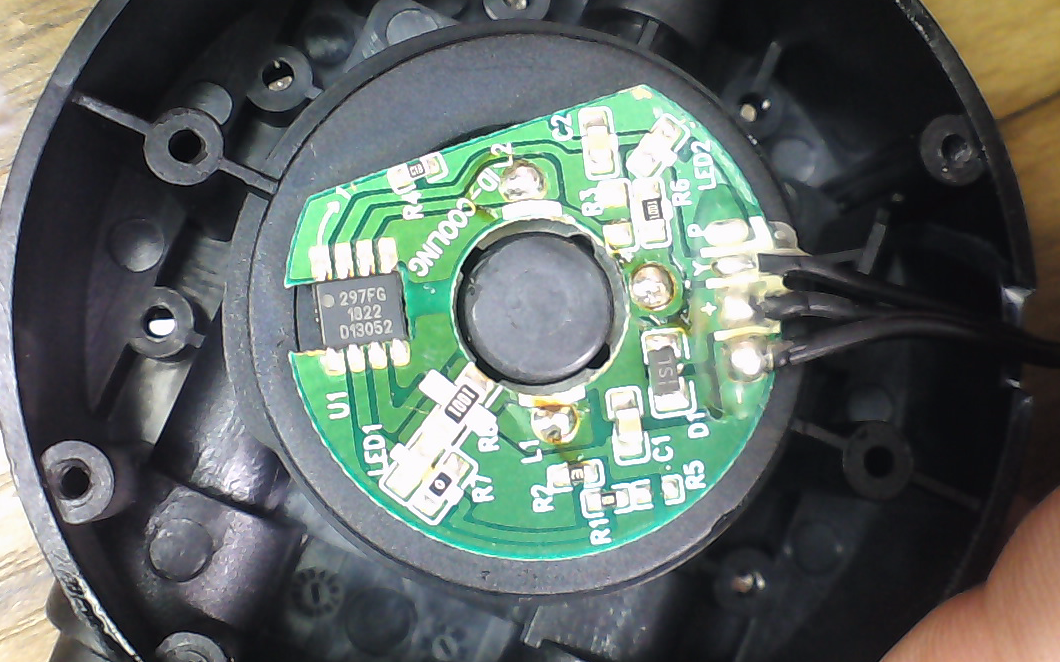

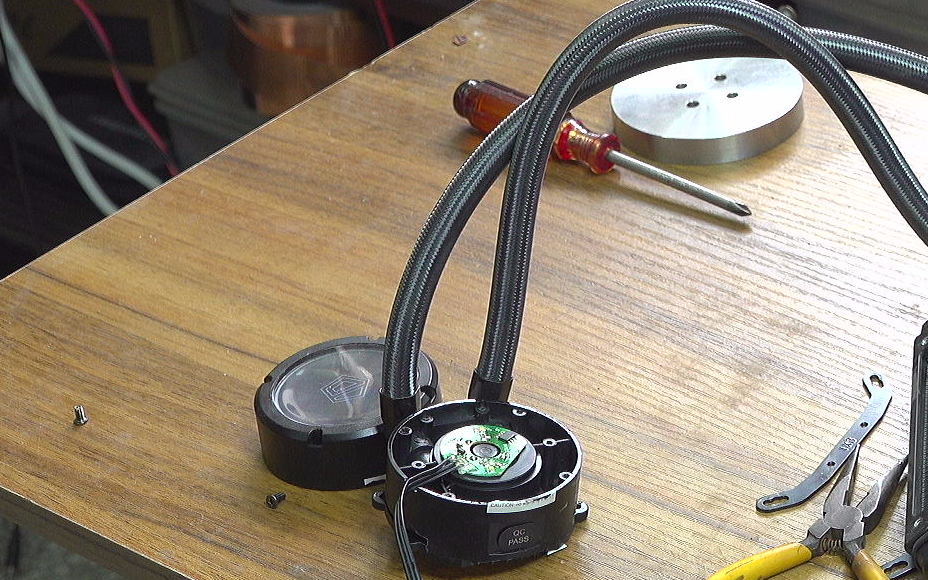

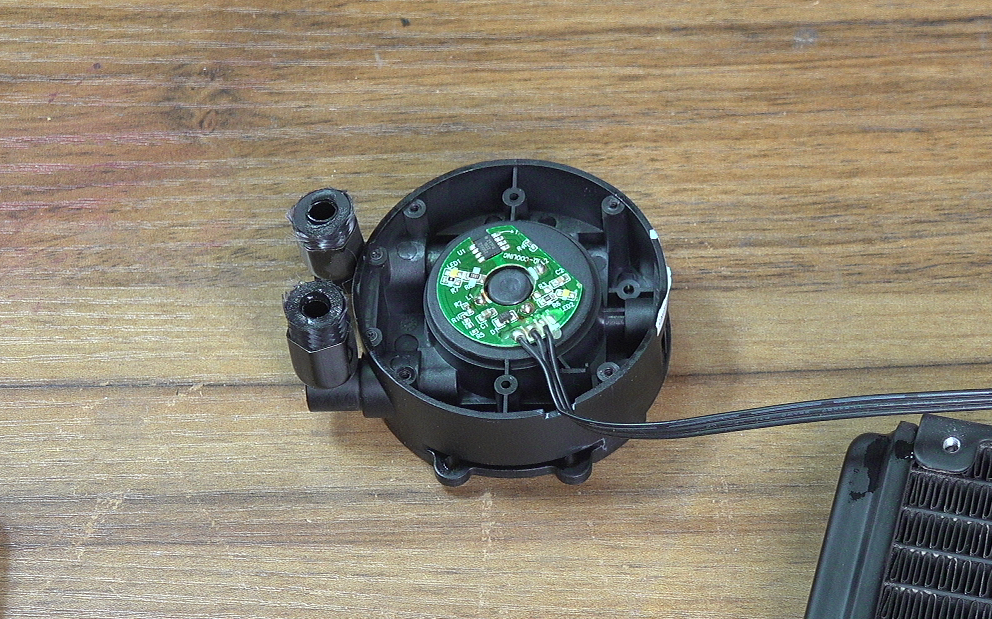

  这是拆开CPU集热水泵外壳后， 看到的内部情况。 使用斜口钳切断橡胶水管。 内部存在一个驱动电机的电路板。 电路板上具有一个芯片， 信号为D13052， 具体功能没有检索到， 其它部分电路器件为电阻和电容。

  

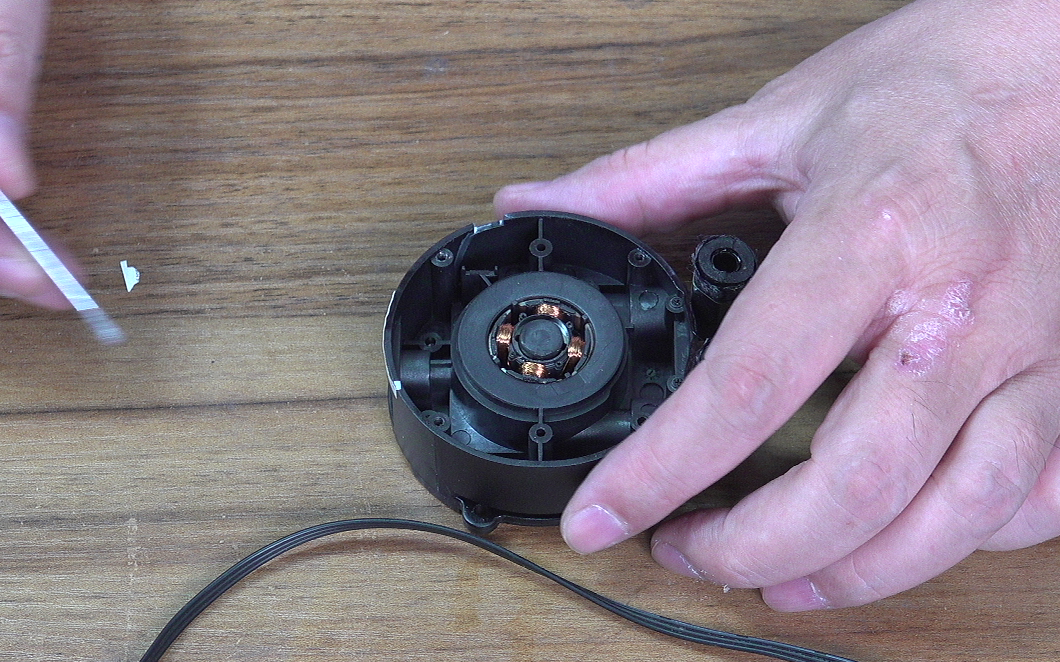

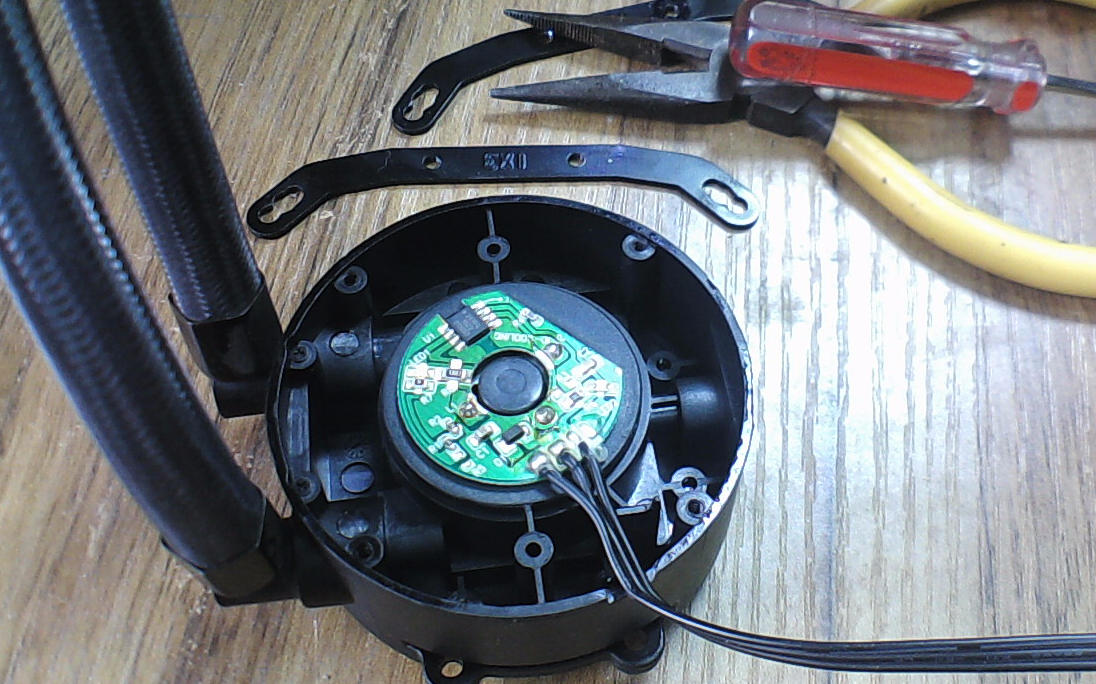

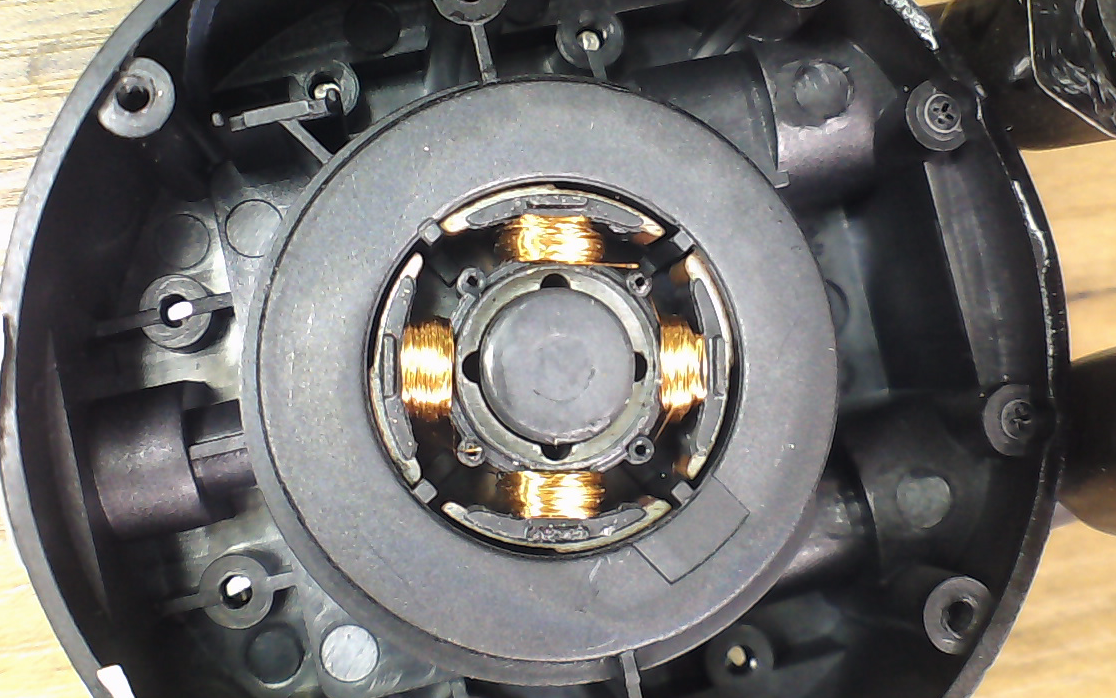

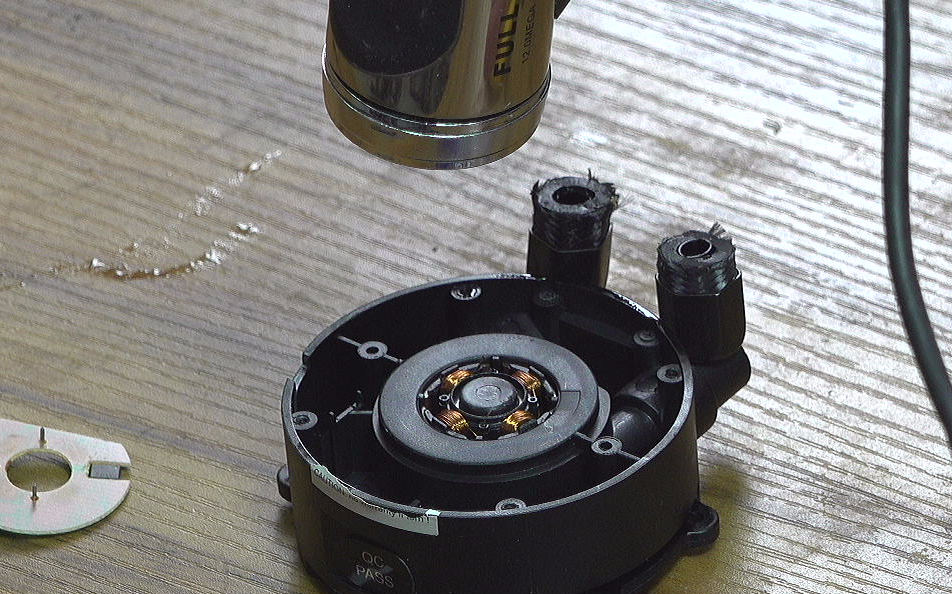

  下面使用改锥将电路板启开。 可以看到内部的磁极和线圈。 驱动板通过三个电极 与线圈相连。 这些磁极是固定不动的。应该属于定子。 那么猜想电机转子应该在外边。

  

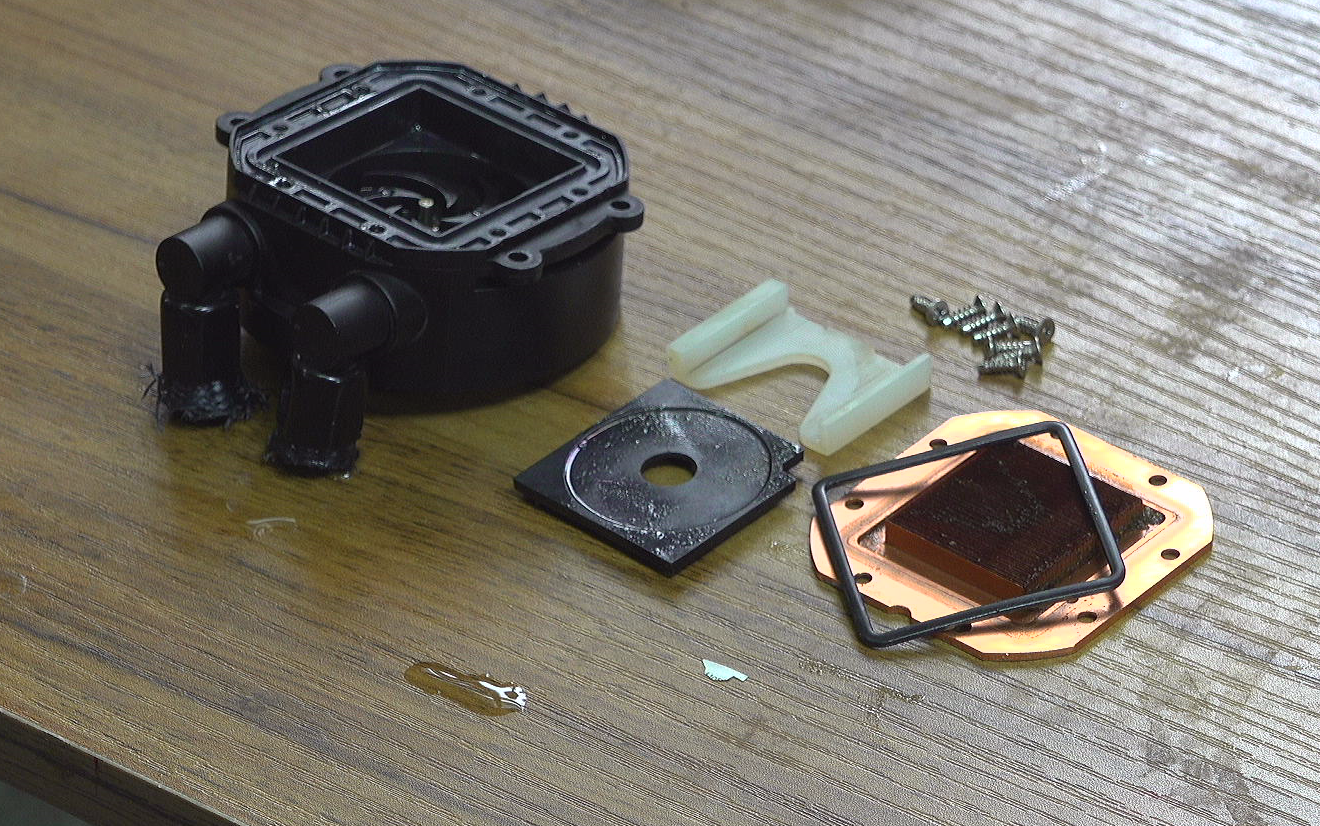

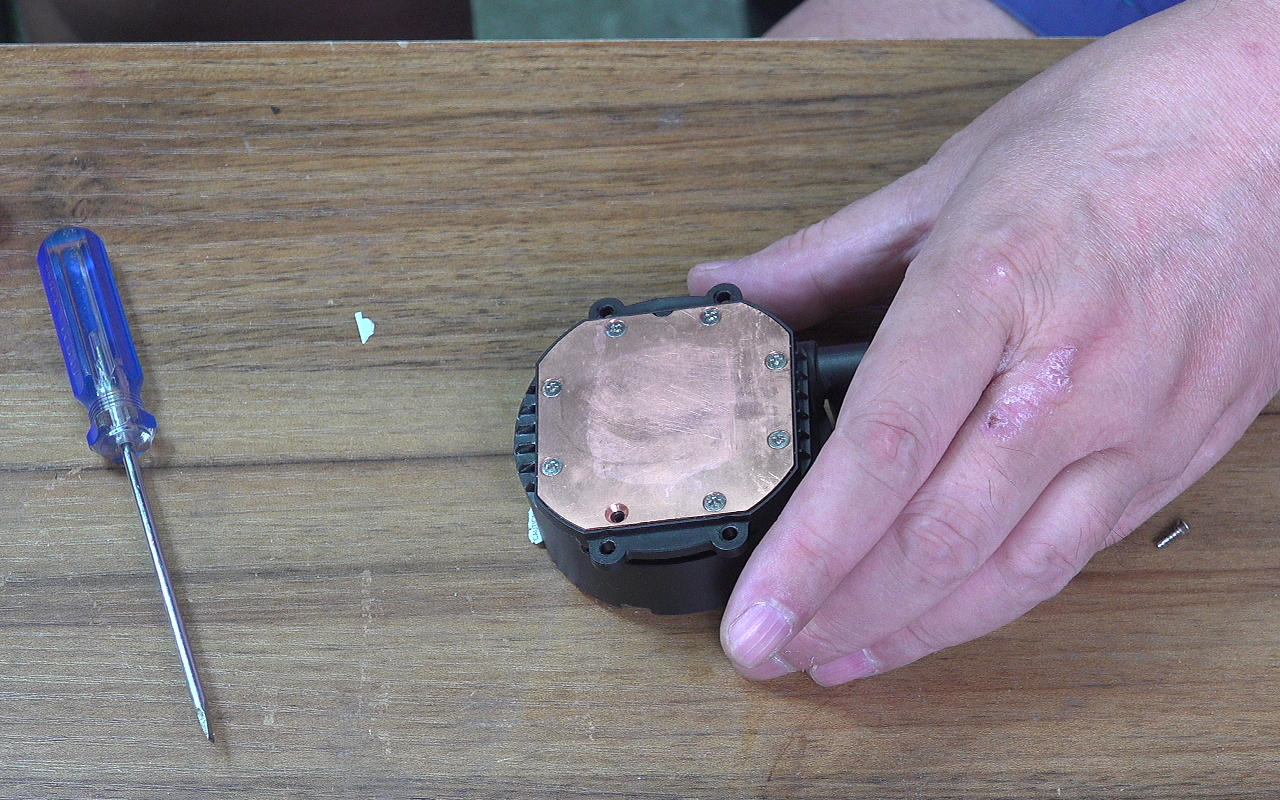

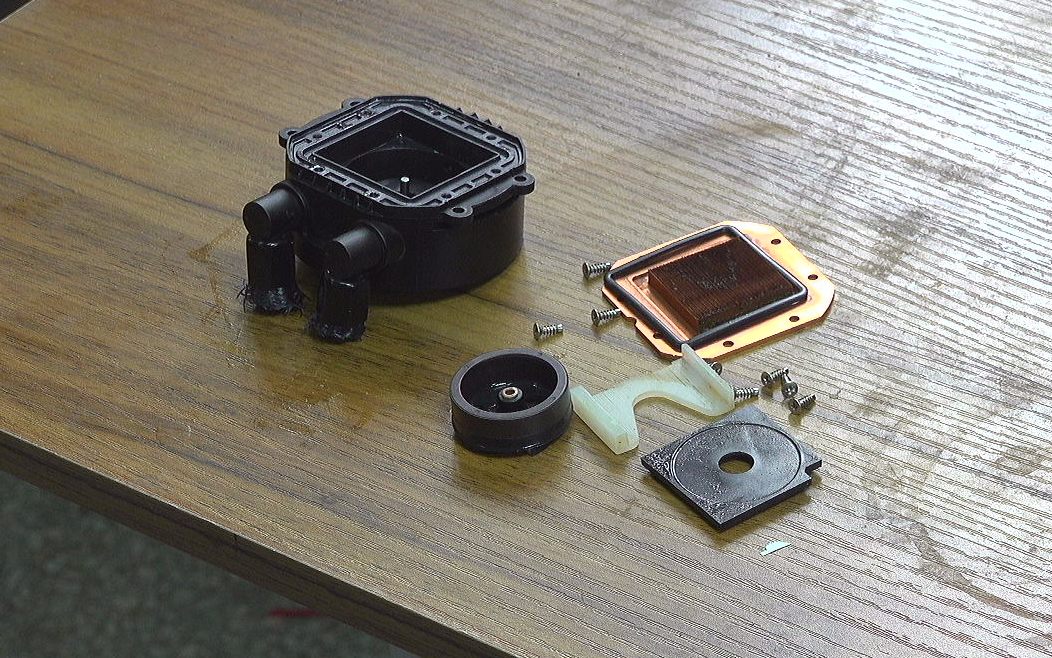

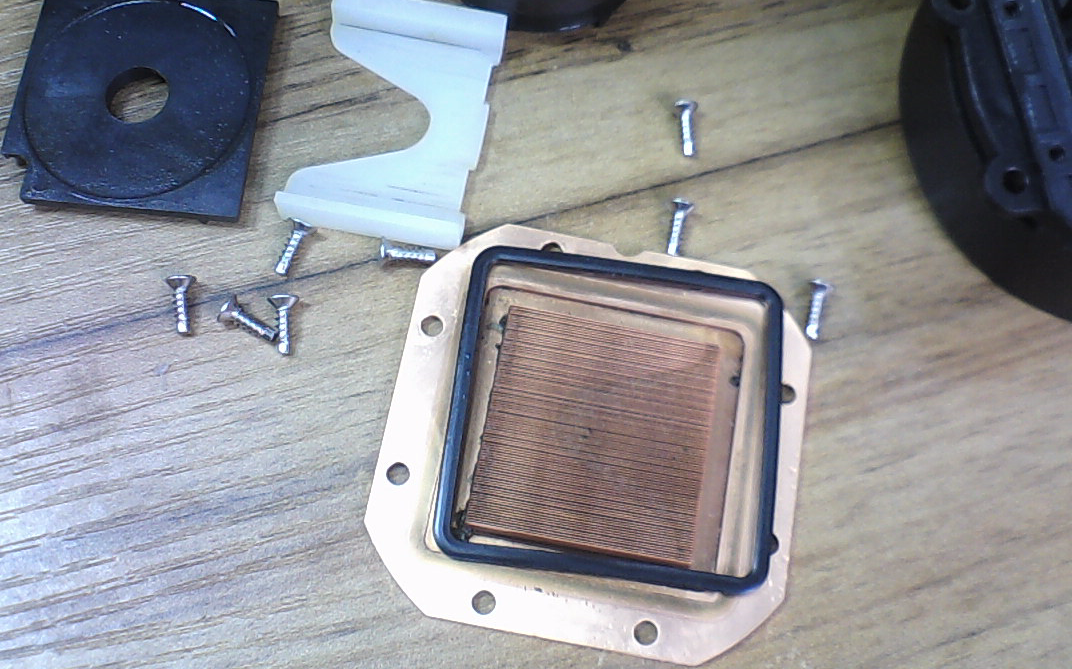

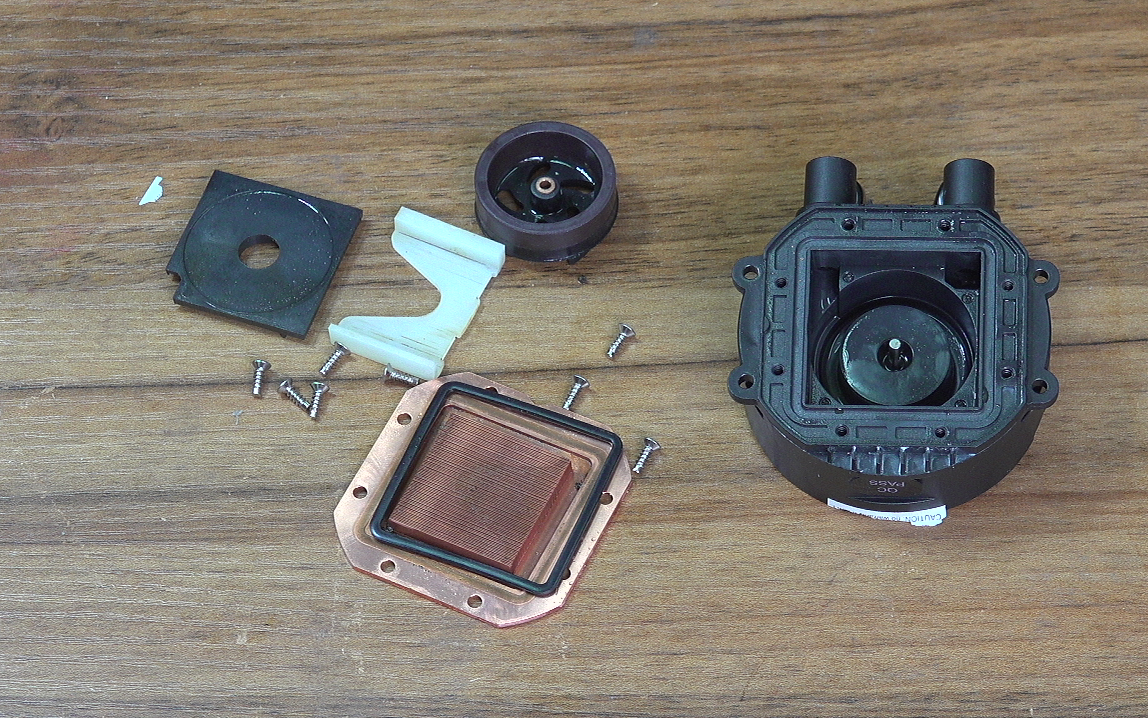

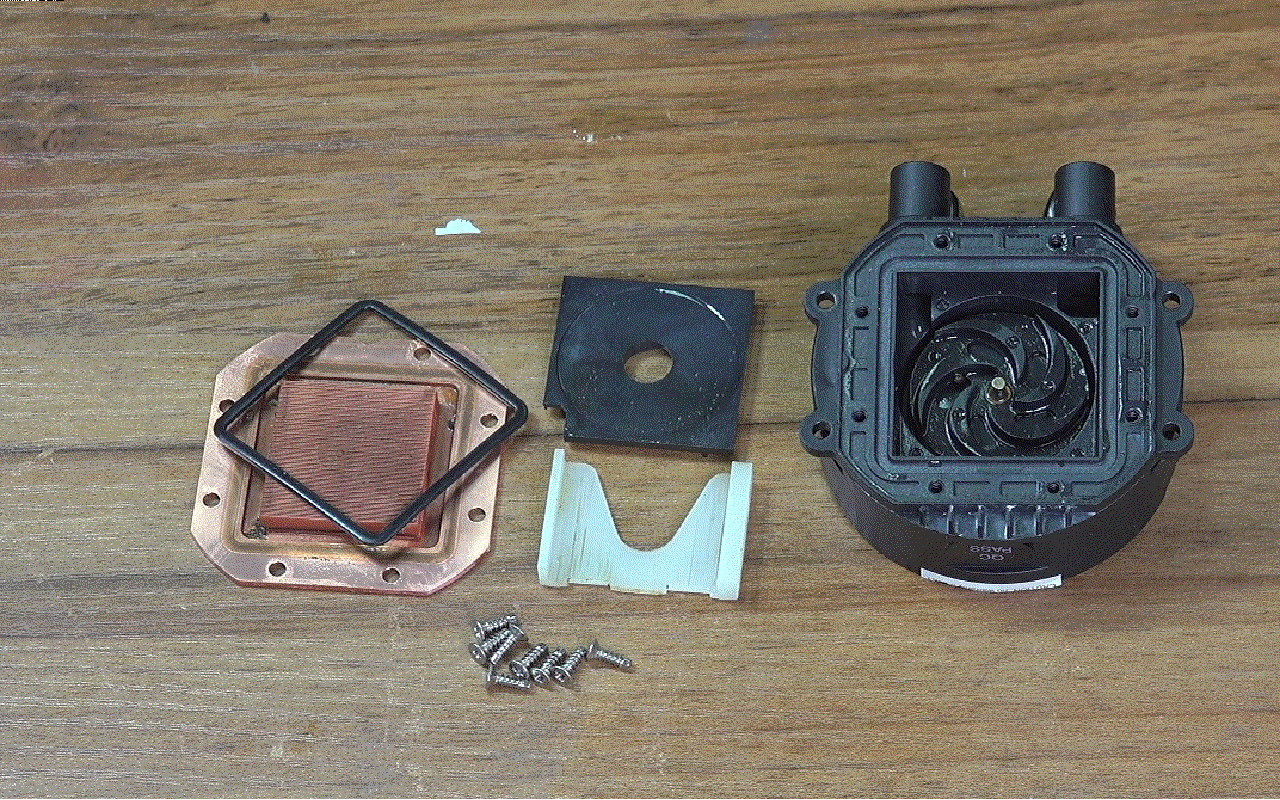

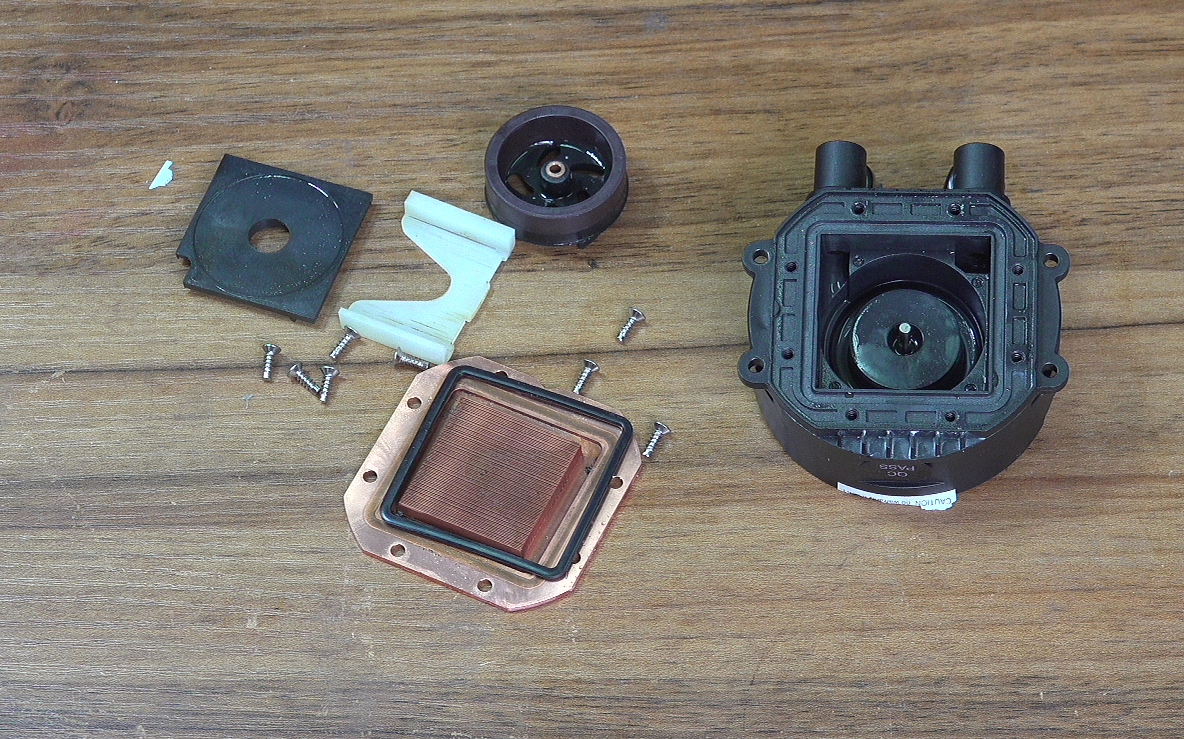

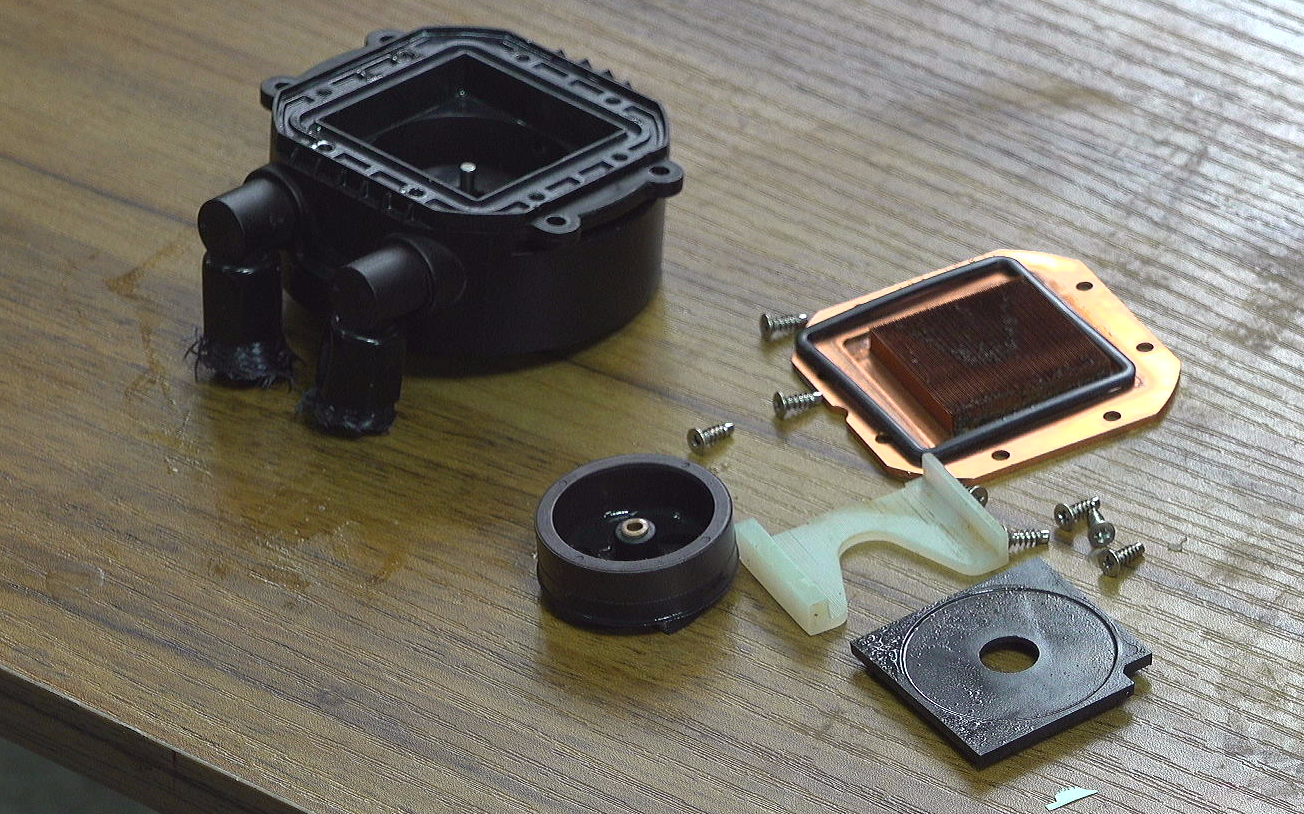

  下面拆卸CPU集热器正面铜片覆盖。这个过程比较漫长。 这是拆卸完成之后的内部组件。 这些组件分别包括： 水泵， 散热铜片 密封塑料件， 以及螺丝等。 它们构成了CPU集热水泵。

  

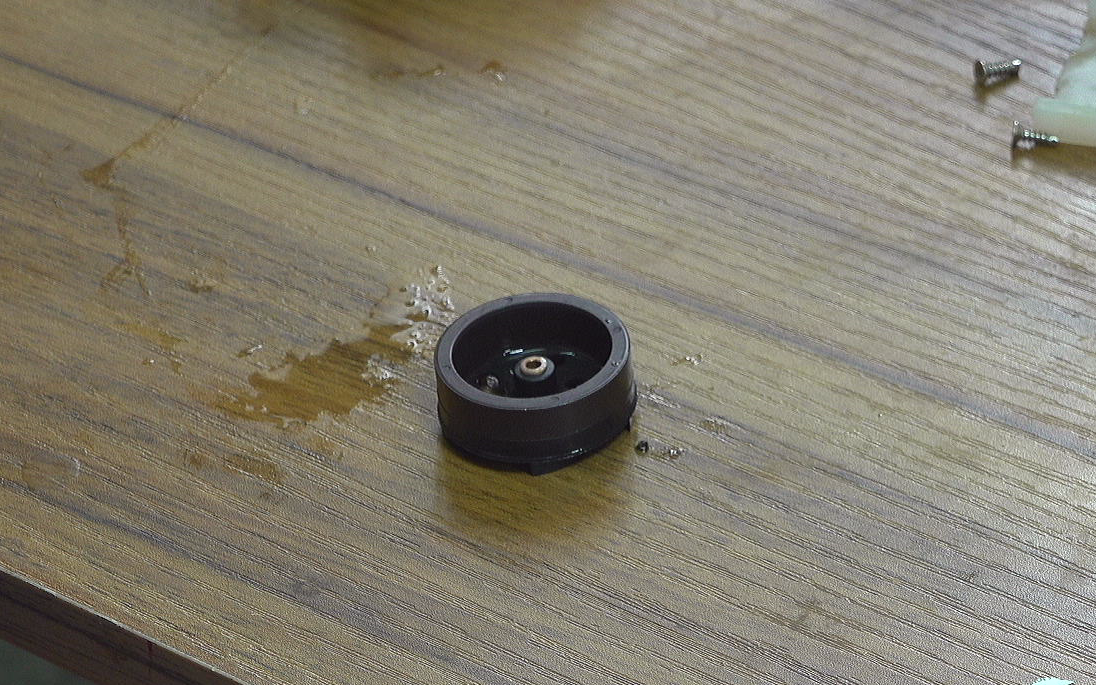

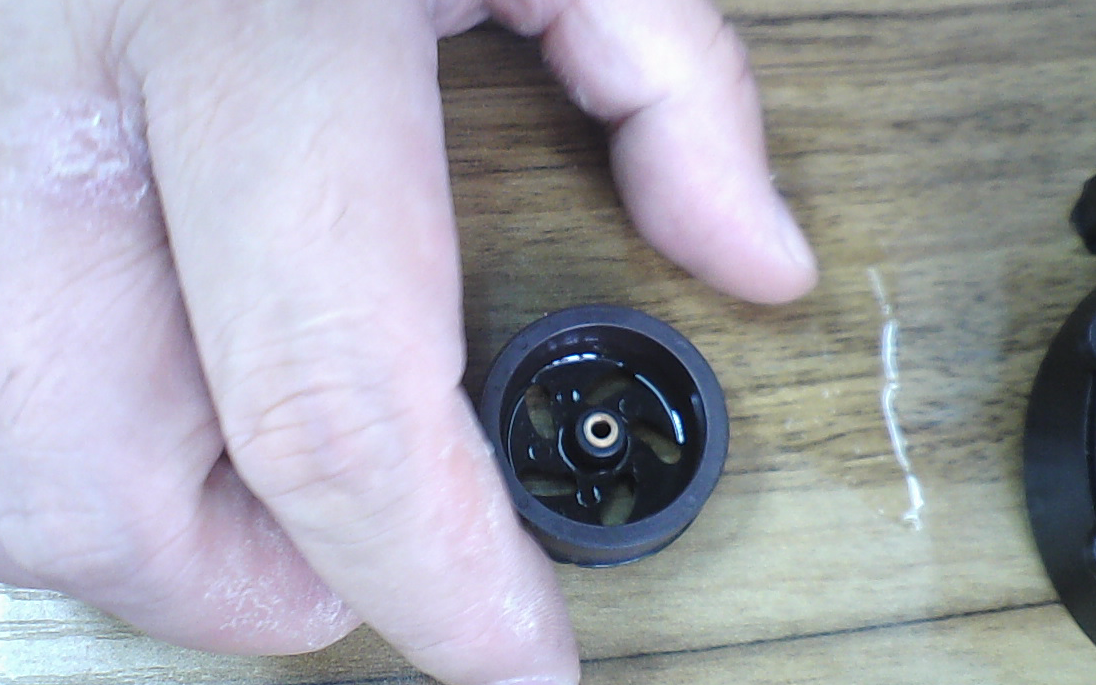

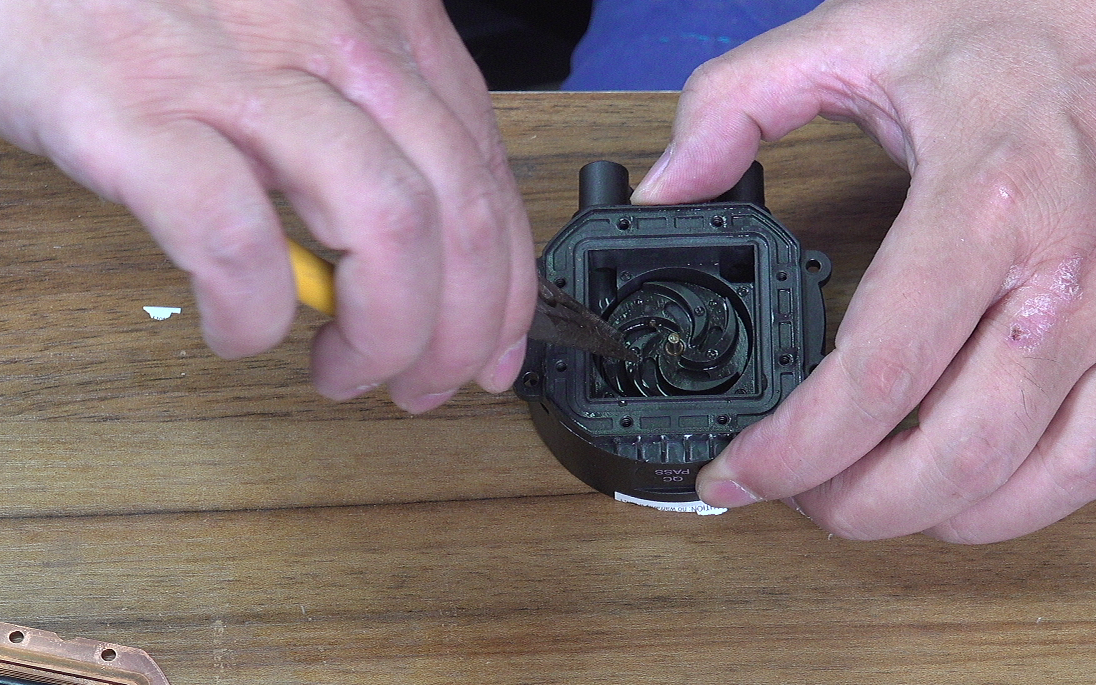

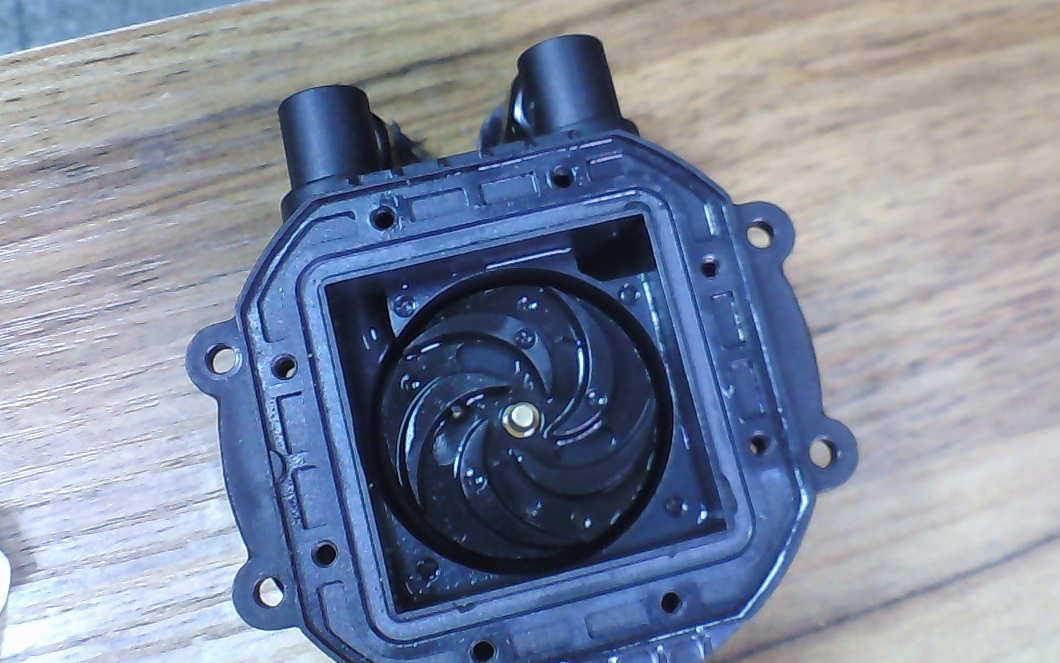

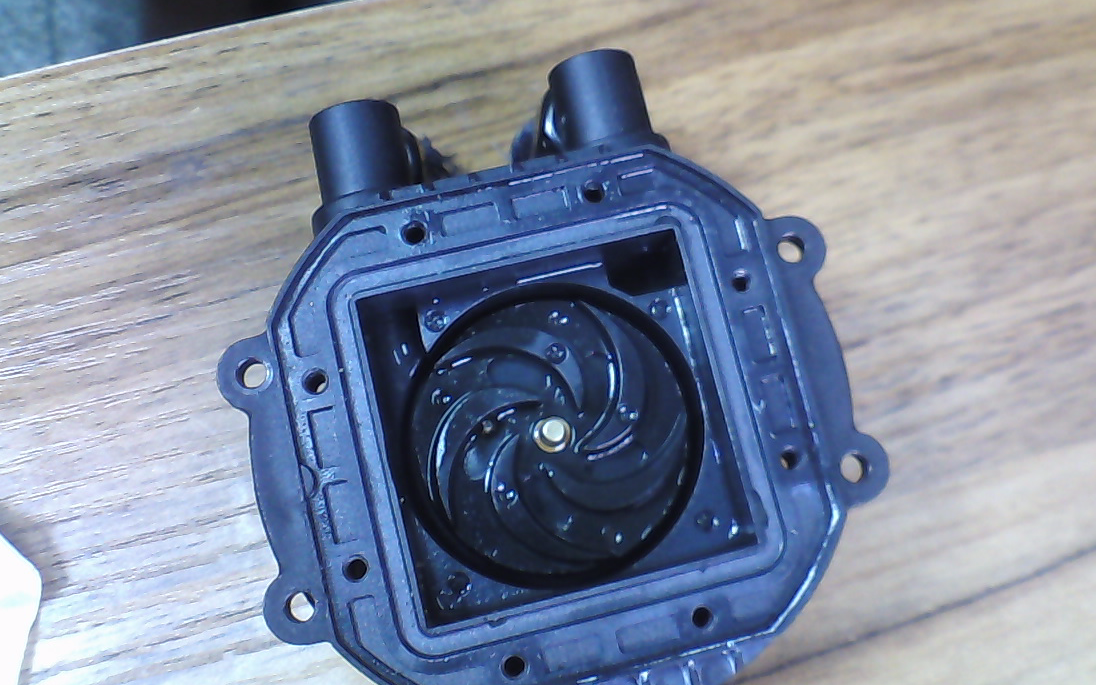

  水泵内的转子是塑料的。 使用改锥拨动，它可以自由旋转。 使用改锥可以将转子取出。 转子上有一个环形的磁铁，可以使用改锥吸起来。 这就是水泵内的外转子。

  


※ 总  结 ※

---

  本文对于计算CPU水冷散热水泵， 进行了拆解。 了解到这是一个有外转子构成的， 无刷电机驱动的水泵。

  

---
