追根溯干扰源

01 电机干扰

一、对比电机

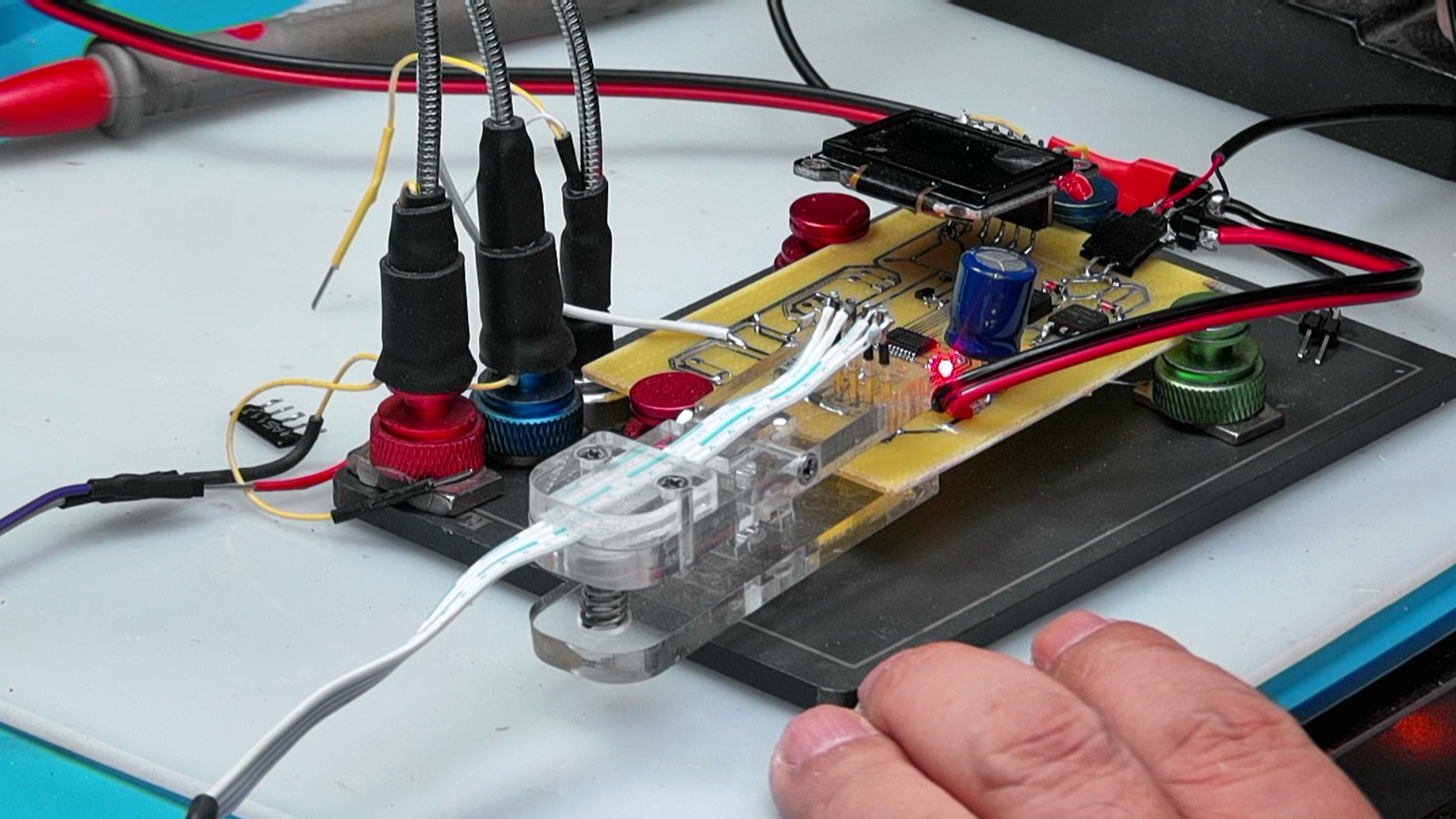

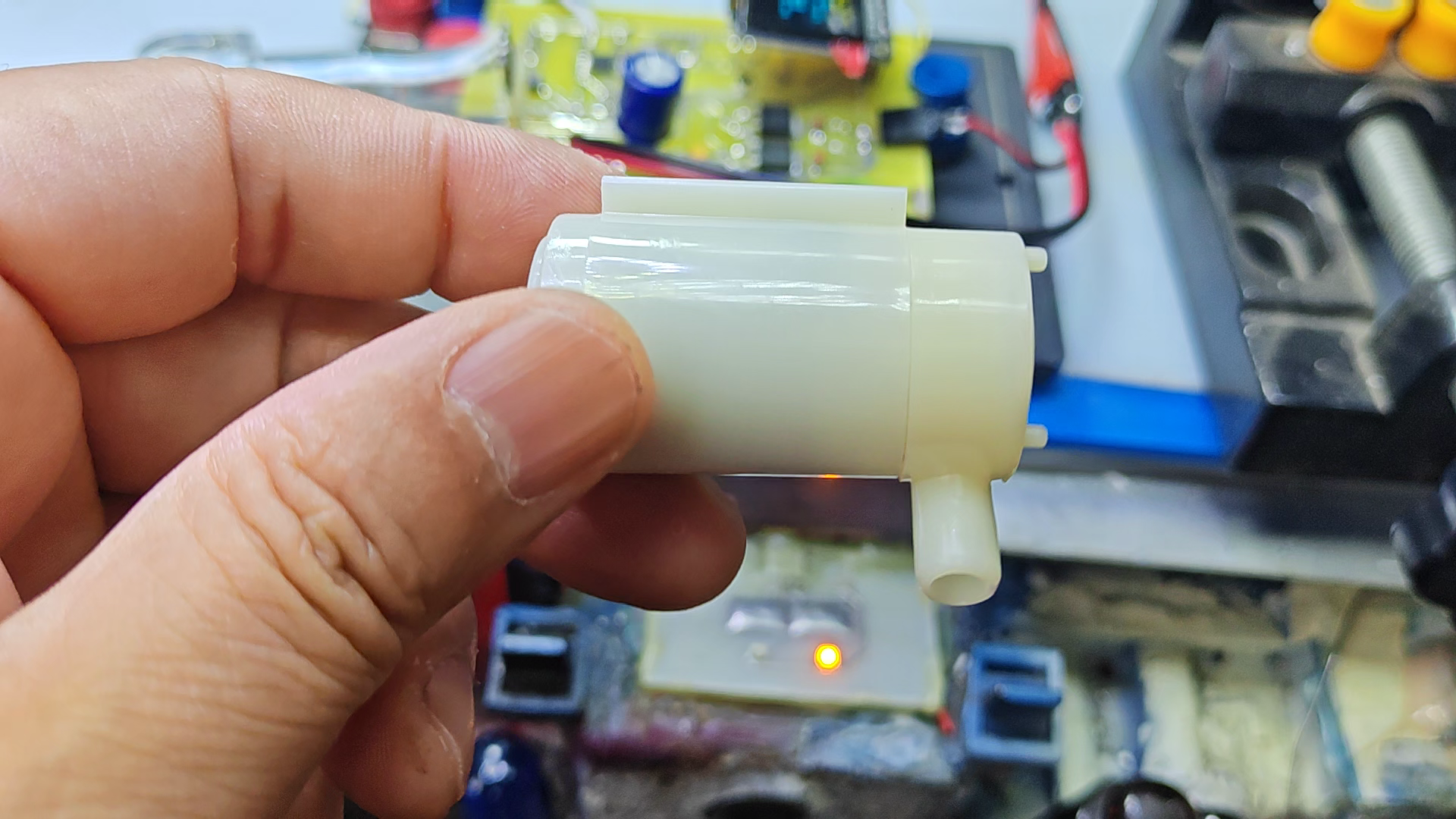

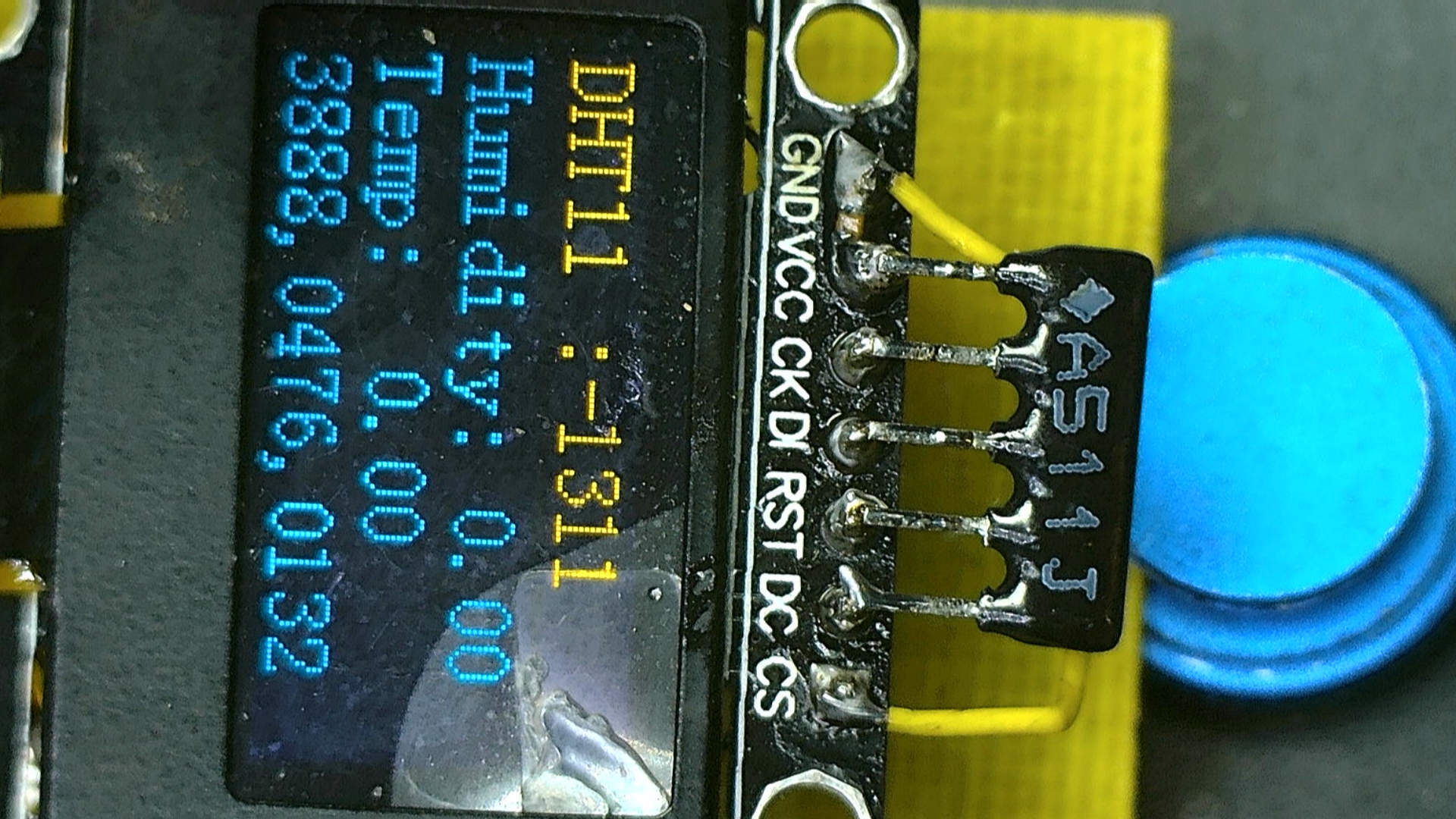

昨天通过给OLED的四个数据线增加510欧姆的上拉电阻，解决了电机对于OLED的干扰问题。现在，将电机上的铜箔取下来，也将电路板背面的铜箔取下。并且将OLED上焊接的 510欧姆的排阻取下来，下面通过实验，测试一下，看看还有其他什么方法能够抑制电机所产生的干扰。手边还有另外一个同样的水泵电机，这是没有拆卸之前的状态。下面对比一下，这个电机和刚才的那个电机，是否对OLED所产生的干扰是一样的。

G5M1748655594_1920_1080.MP4|_-5

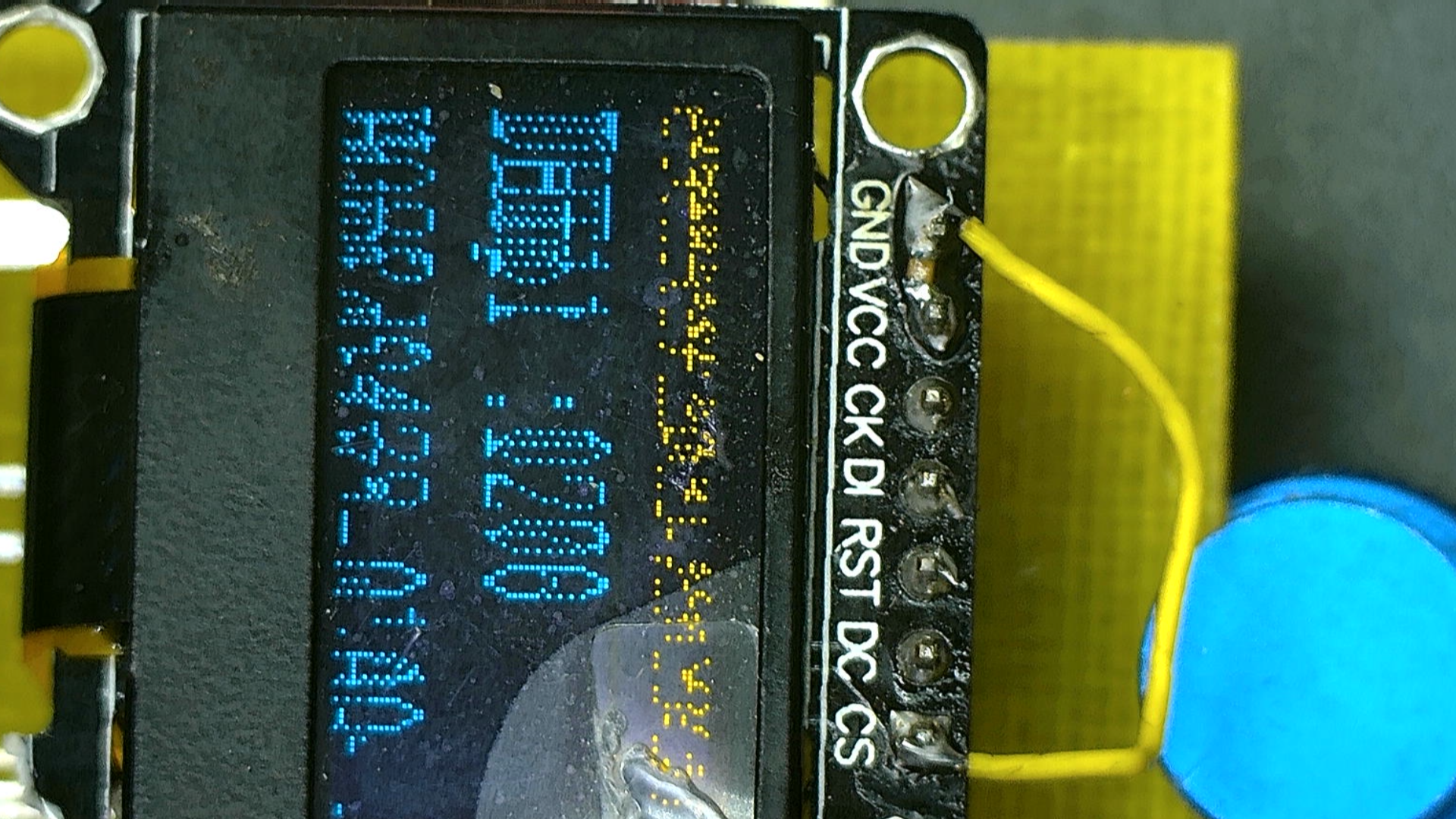

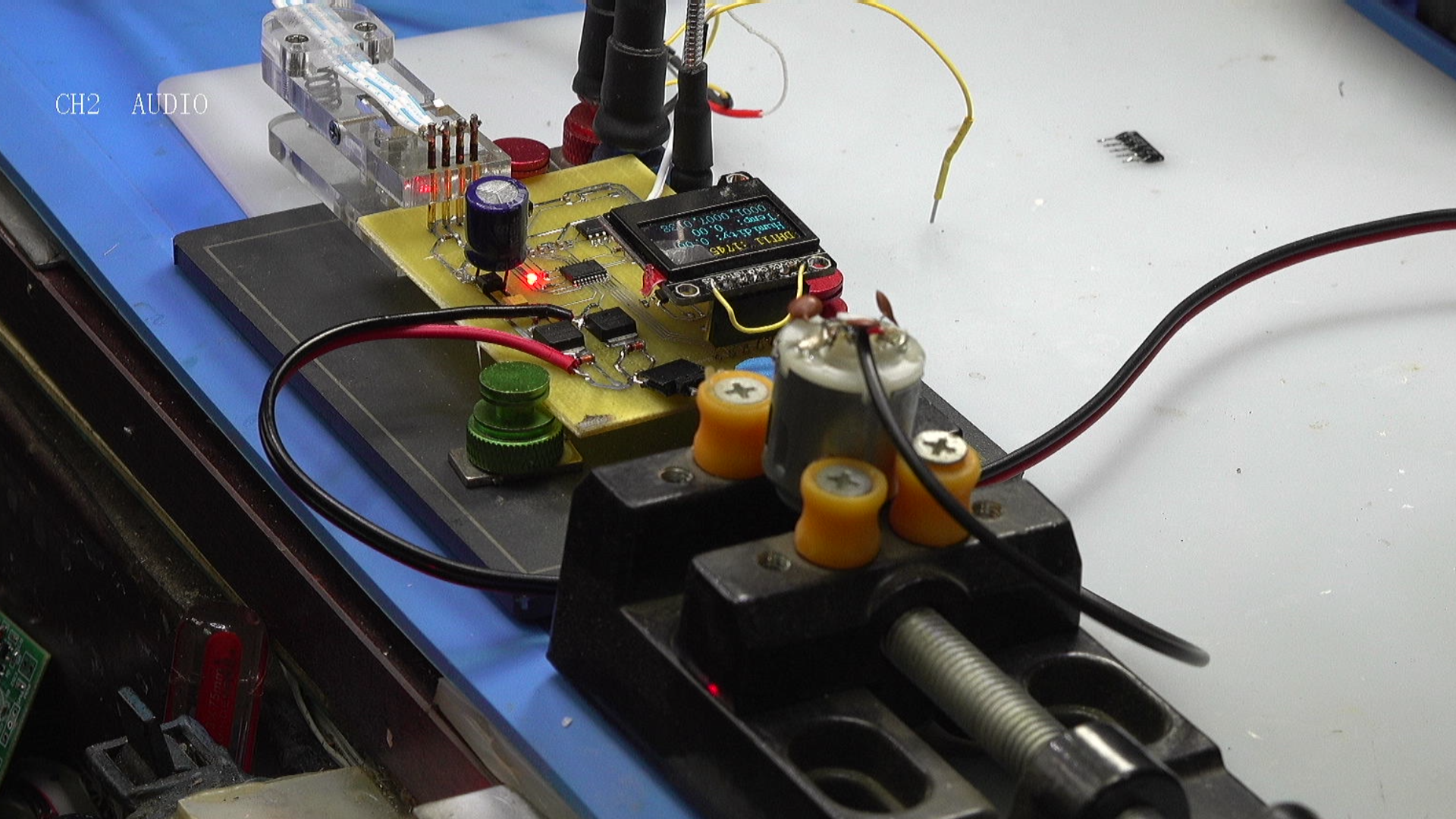

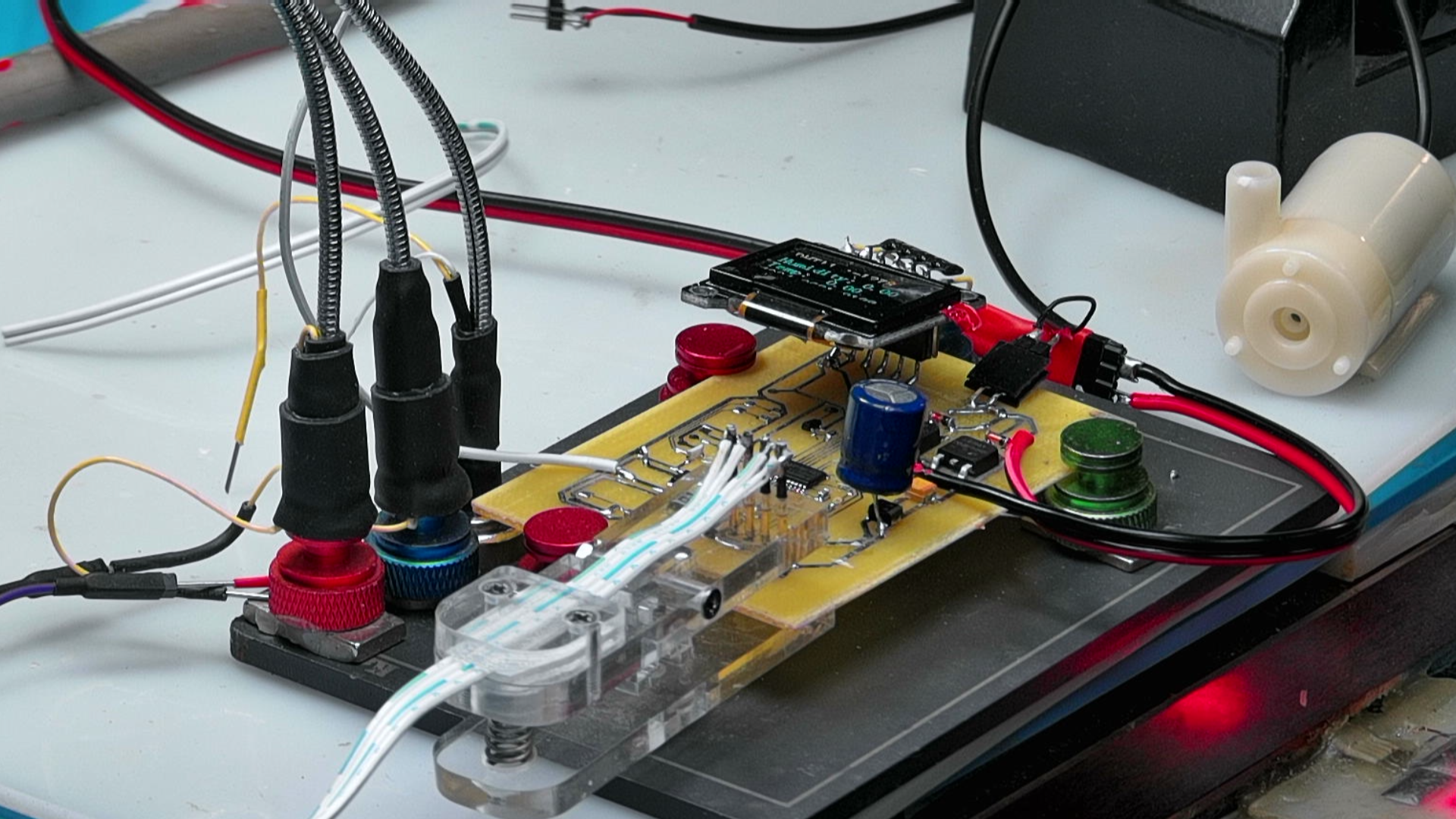

首先，将原来的电机去掉，更换上第二个水泵电机。开机，可以看到， OLED同样被干扰。这个状况与第一个电机是相同的。看来，现在手边的两个水泵电机对于 OLED 屏幕都能够产生相同的干扰。

G3M1748655894_1920_1080.MP4|_-3

二、更改供电回路

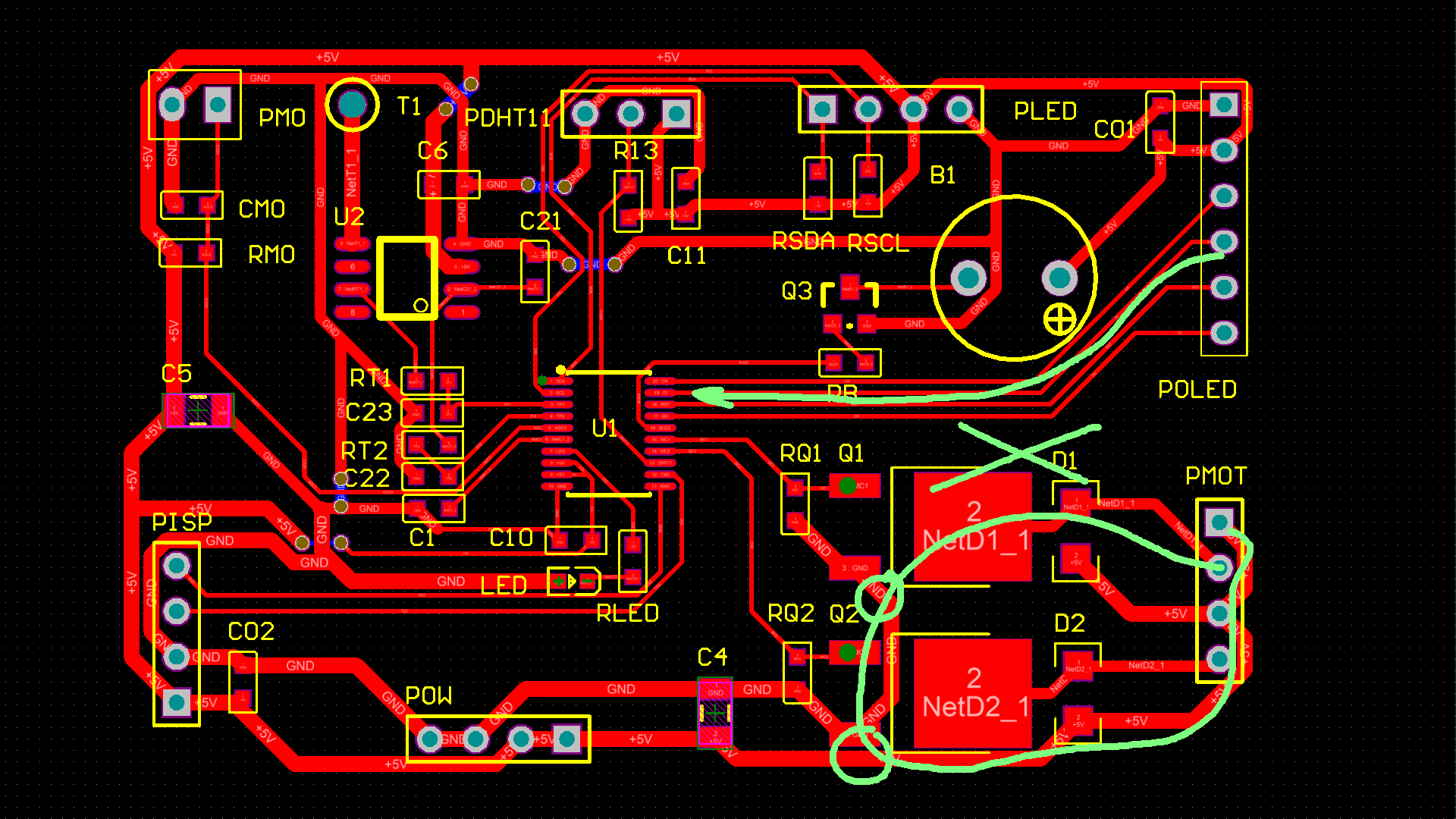

这是电路板布线图，由于 OLED的信号线比较长。电机电流回路也比较长。所以他们之间有比较强的电磁耦合。下面，更换电机供电回路。将原来电源插座供电部分，修改到 MOS 管的源极。这样，所形成的电流回路就比较短了。应该减弱对 OLED数据线的干扰。

G6M1748656080_1920_1080.MP4|_-6

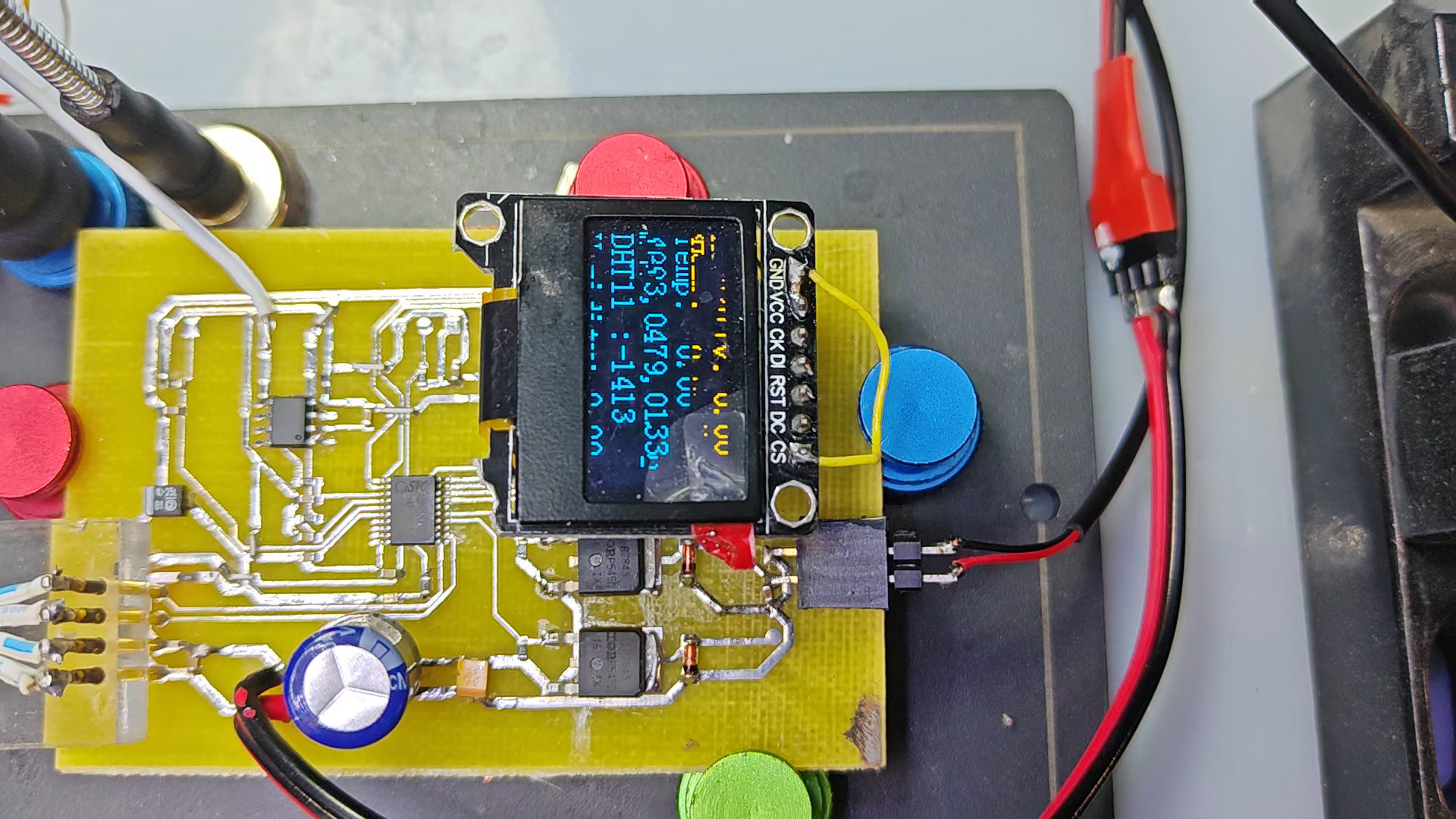

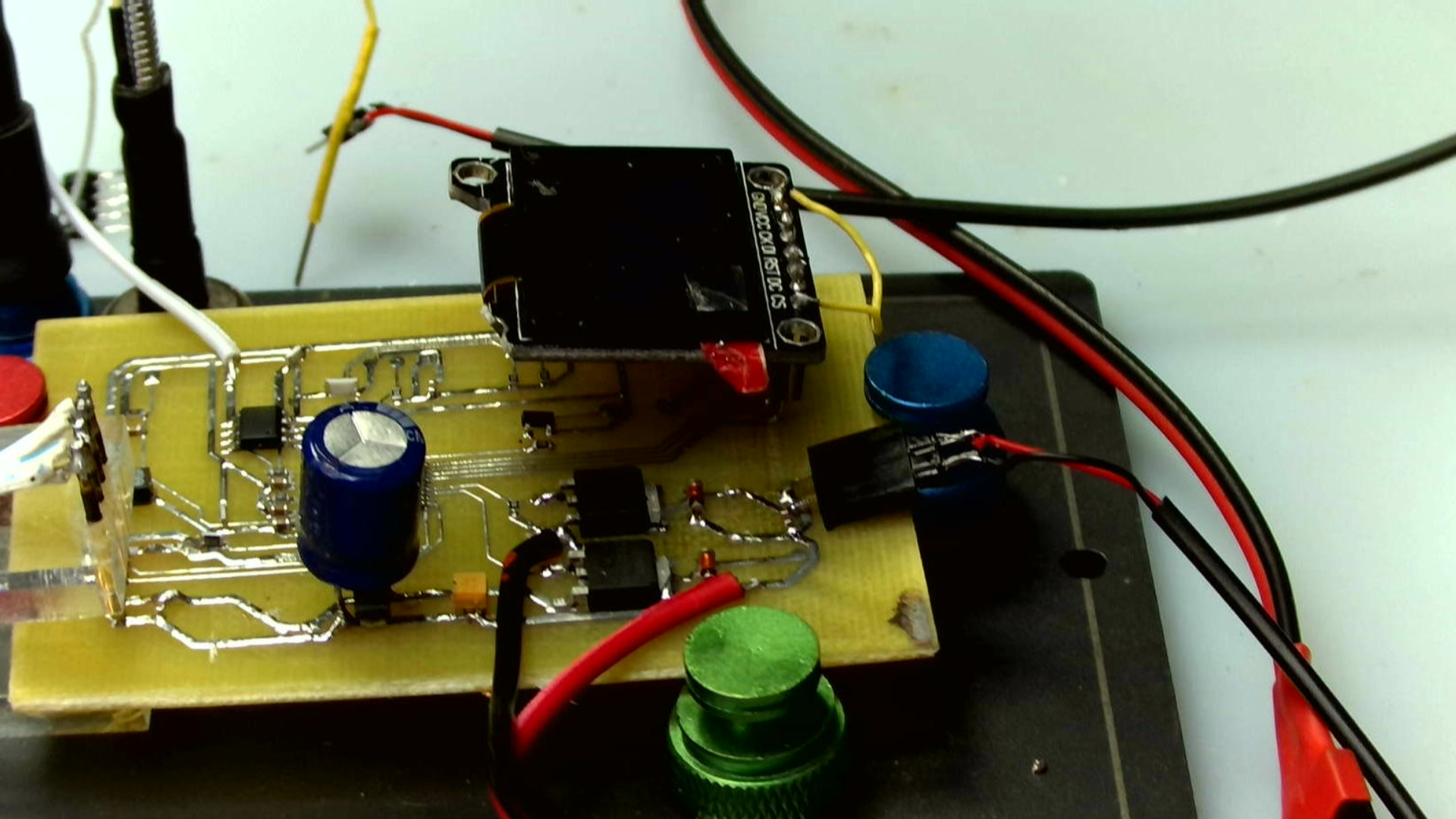

下面，更换电机电源在电路中的接入点。将它直接焊接在MOS管的源极上。重新上电测试，可以看到，此时 OLED 仍然受到很大的干扰。

G2M1748656310_1920_1080.MP4|_-2

三、串联电感

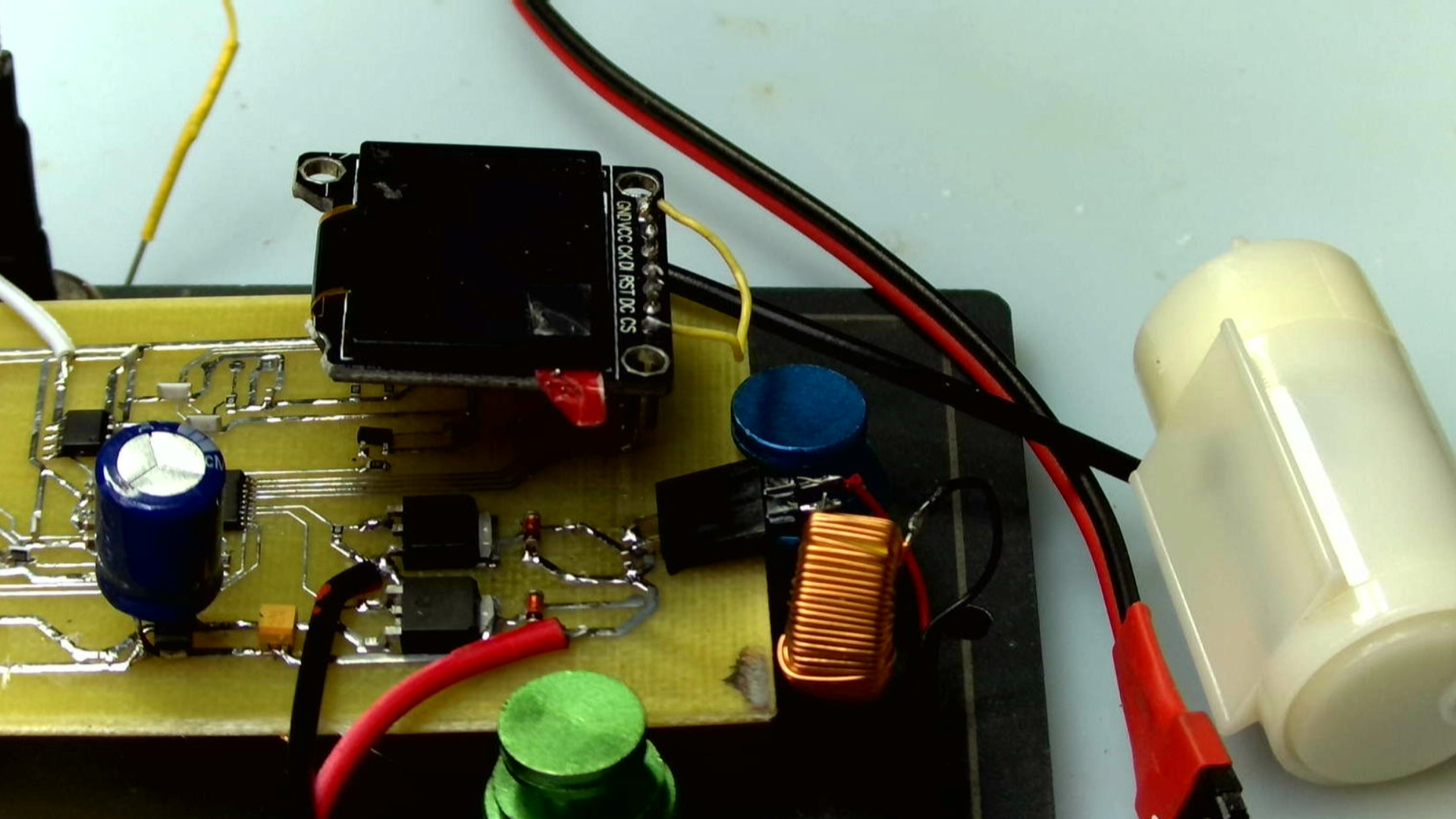

这是一个环形电感。他的电感量大约为 100微亨。将它与电机串联。抑制流过电机中的高频电流。下面进行测试，可以看到，电机转动的时候， OLED仍然被干扰。这似乎对于之前关于 OLED数据线受到电磁干扰的解释进行了否定。也就是，最终影响到 OLED 屏幕的问题，应该还是从电机内部所产生的干扰引起的。

G3M1748657269_1920_1080.MP4|_-3

四、增加电容

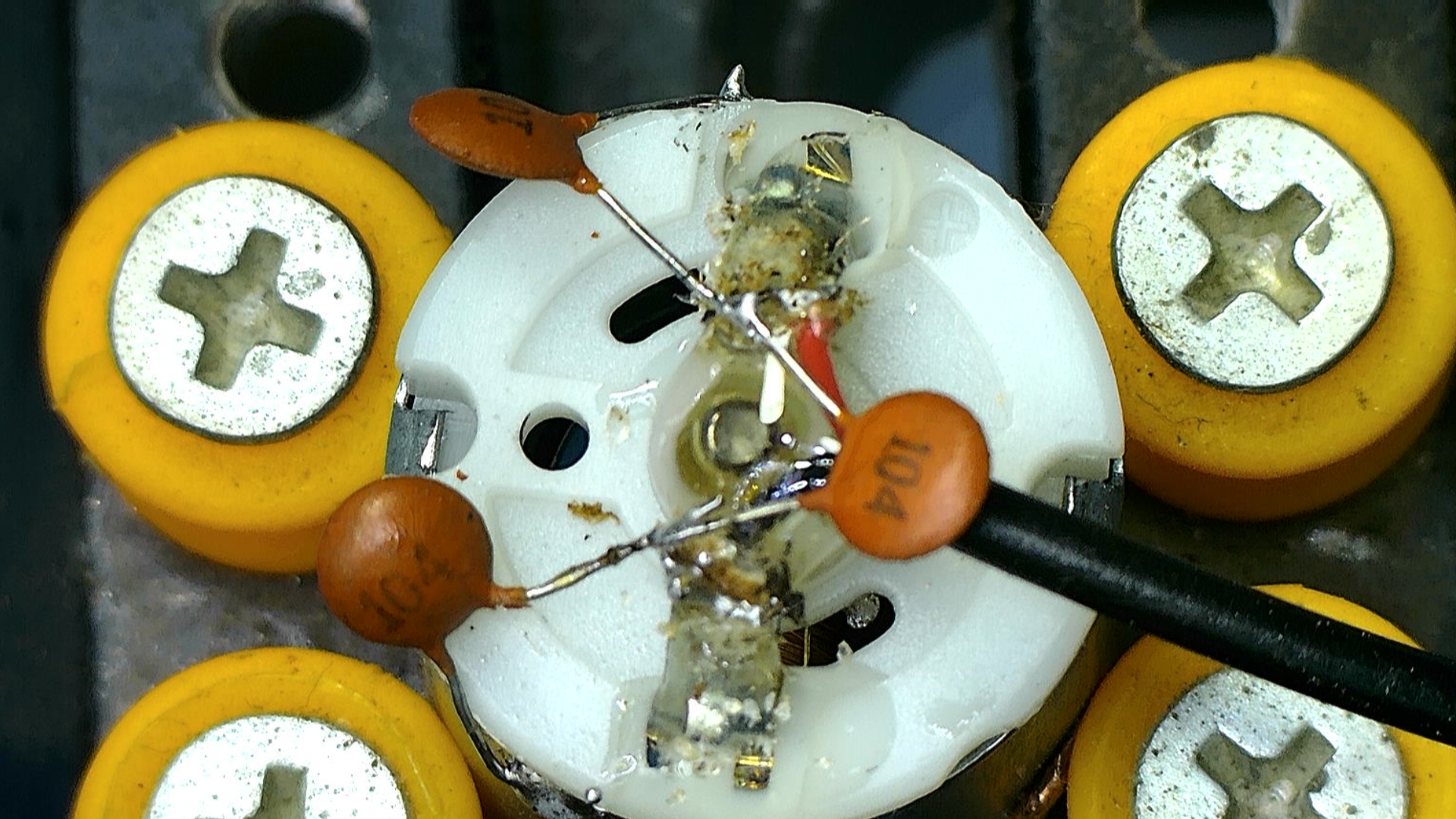

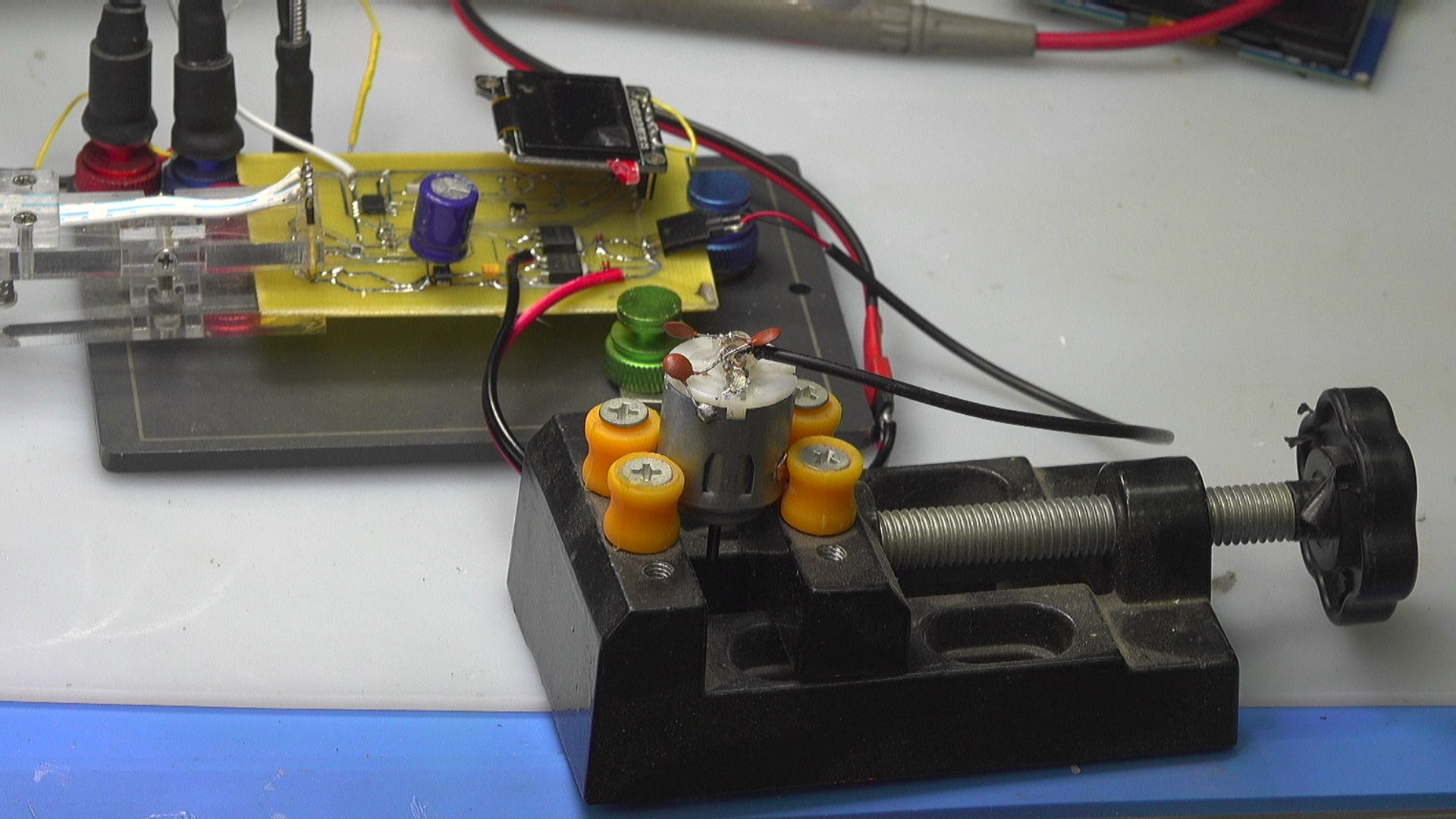

给电机两个电极增加 104 瓷片电容。一个电容连接在两个电极，另外还有两科电容分别从电极连接到电机的外壳。这是传统的电极防止电火花的方式。下面测试一下在现在的情况下，是否 OLED还能够被干扰。很可惜，现在 OLED 仍然被干扰。这似乎干扰源的抑制方法现在都不管用了。

G8M1748658617_1920_1080.MP4|_-8
不过，重新再进行上电测试，可以看到， OLED现在已经稳定了。也就是刚才测试的时候，猜测是OLED 插座不稳定造成的。现在再进行多次的上电，电机启动与停止。 OLED都非常稳定，稳如老狗。不过，这种现象并没有持续多久。过了一会儿， OLED还是被干扰变得混乱了。看来，在电机上增加去耦和电容还是有一定的作用，但并不能够彻底解决干扰问题。
