在Windows10 下的 STM32 USB 驱动

简 介： 本文记录了在 Win10 下正确安装 STM32 虚拟串口的过程。最后发现问题还是出现在USB 模块的 转接线上。更换了转接线问题便解决了。

关键词： USB，Win10



01 STM32USB驱动

---

一、背景介绍

  最近将原来基于 STM32F103 USB 端口制作的程序下载电路应用到 Windows10 OS下，需要在新的计算机中安装 STM32 USB 端口驱动。下面测试几个从网络上找到的驱动程序。

1、虚拟串口驱动

（1）城通网盘

  从博文 STM32USB虚拟串口驱动 支持win10下载 看到下载的驱动链接。这个文件大小为 49.98MB， 但是在 城通网盘，普通下载需要27分钟。

（2）CSDN下载

• STM32USB虚拟串口驱动 支持win10

  下载后的文件为： Virtual COM Port driver V1.5.0.rar。将这个文件拷贝到 Windows10 中的备份目录中：

d:\zhuoqing\DesignCenter\STM32\STM32 Virtual Component

二、安装驱动

  在 解压缩之后的目录中包括《Win10使用说明》，其中的内容为：

在win10系统下, 如果直接安装驱动会有感叹号报错, 解决方法如下:
1. 根据32位系统或64位系统选择安装驱动程序
32位 "VCP_V1.5.0_Setup_W8_x86_32bits.exe"
或64位 "VCP_V1.5.0_Setup_W8_x64_64bits.exe"
2. 修改"‪C:\Windows\INF\mdmcpq.inf", (如果没有修改权限需增加修改权限)
将"usbser.sys"注释掉, 修改如下
[FakeModemCopyFileSection]
;usbser.sys
3. 如果设备管理器中的串口驱动依然有感叹号, 并提示签名异常, 则需要关闭强制驱动签名, 具体操作如下:
(1) 点击"开始"->"设置"->"更新和安全"->"恢复"->"立即重新启动"
(2) 点击"疑难解决"->"高级选项"->"启动设置"->"重启"
(3) 重启后按7"禁用驱动程序强制签名", 然后重启之后即完成驱动安装

1、安装过程

  选择安装： VCP_V1.5.1._Setup_W8_x64_64Bits。

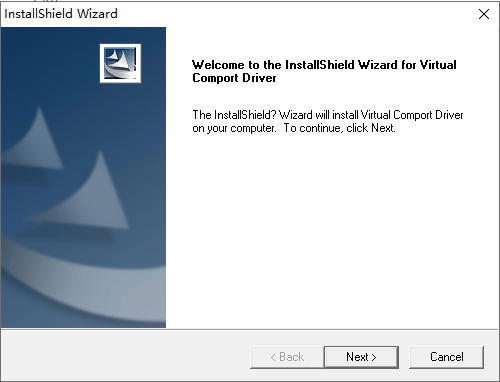

▲ 图1.2.1 安装界面

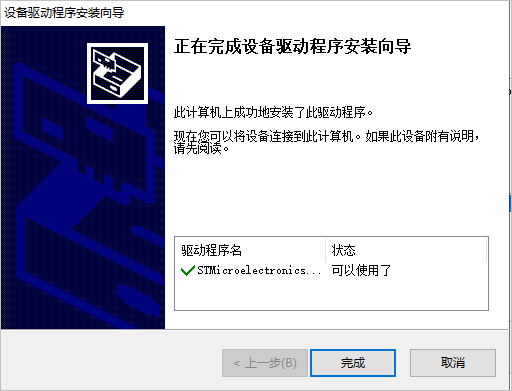

▲ 图1.2.2 安装完毕界面

  安装完之后出现“无法识别的USB设备”。

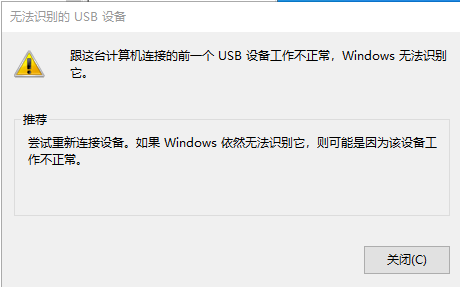

▲ 图1.2.3 出现无法识别USB设备

2、问题修改

  根据前面 “Wins10安装问题” 中的提示，找到 mdmcqp.inf进行修改。

• 修改"‪C:\Windows\INF\mdmcpq.inf", (如果没有修改权限需增加修改权限)

▲ 图1.2.4 寻找到 mdmcpq.inf

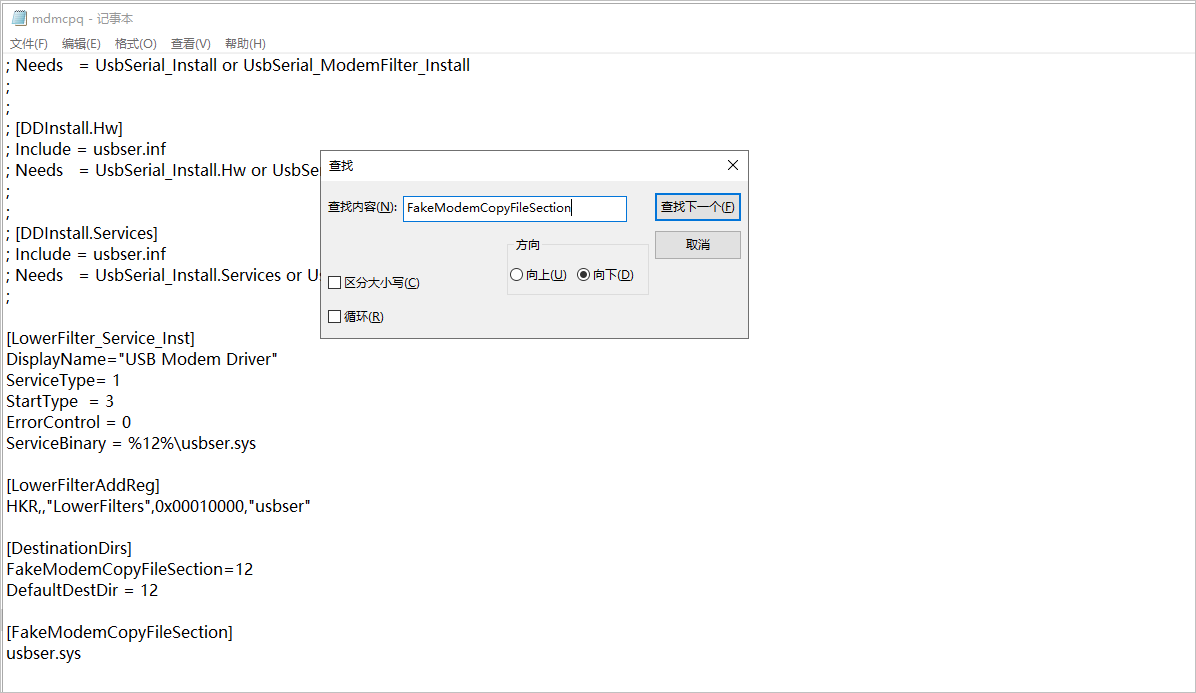

▲ 图1.2.5 修改 MDMCPQ.INF文件

  关于如何获得对于 INF 文件修改权限的办法，可以参见： Windows10 系统如何修改文件权限

  这个过程的确比较繁琐，需要经过多次尝试才能够把 mdmcpq.inf 文件进行修改。

三、转接线的问题

  对于上述 Win10下安装 STM32 USB 驱动的问题，经过了几次测试之后，最后发现还是由于所使用的 USB 转接线的问题。 将原来的 STM32 模块的 USB转接线去除之后，可以看到 Win10 便可以正常识别到 STM32 对应的虚拟串口了。



※ 总  结 ※

---

  本文记录了在 Win10 下正确安装 STM32 虚拟串口的过程。最后发现问题还是出现在USB 模块的 转接线上。更换了转接线问题便解决了。

---
