200mA电流表通过10A会是什么样？

简 介： 本文针对一个200mA量程动圈电流表，进行了过载测试。看到其中动圈引线上的螺旋游丝弹被熔断。

关键词： 动圈电流表

烧毁了的电流表



01 电流表

---

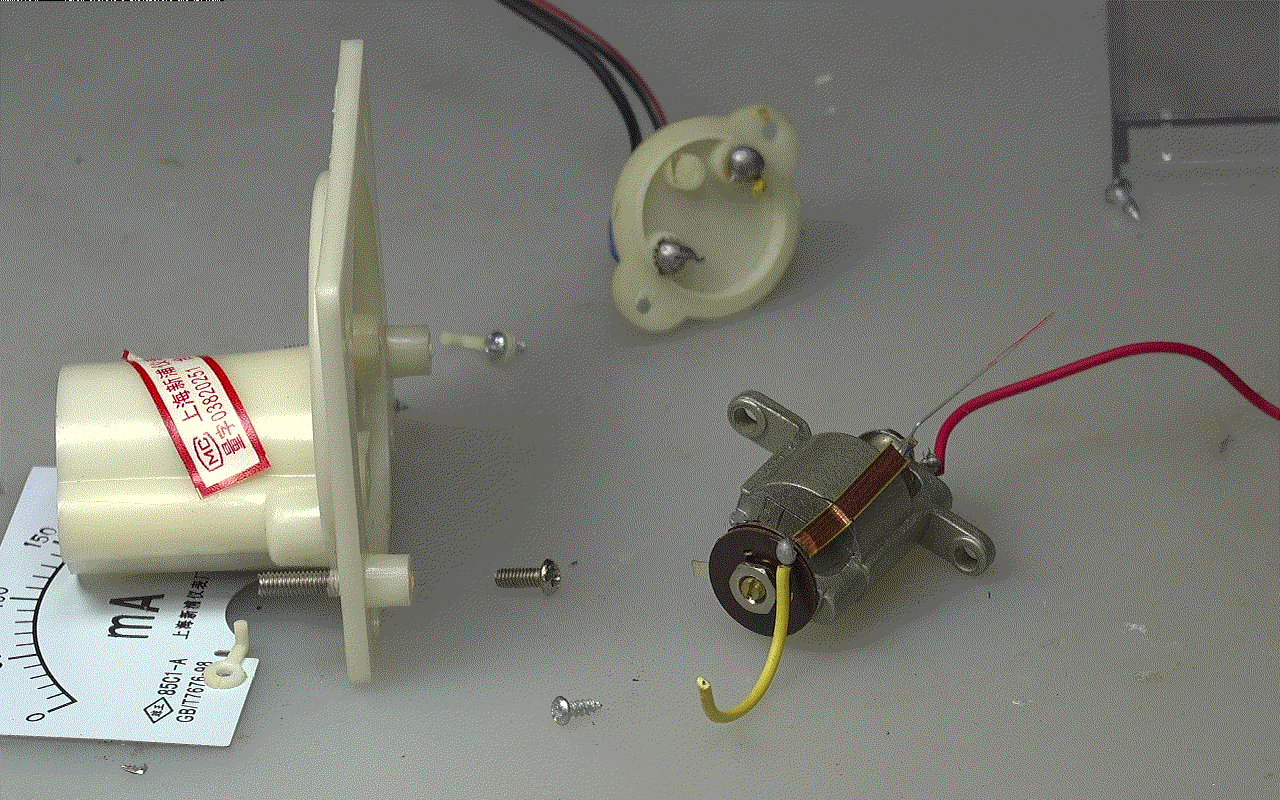

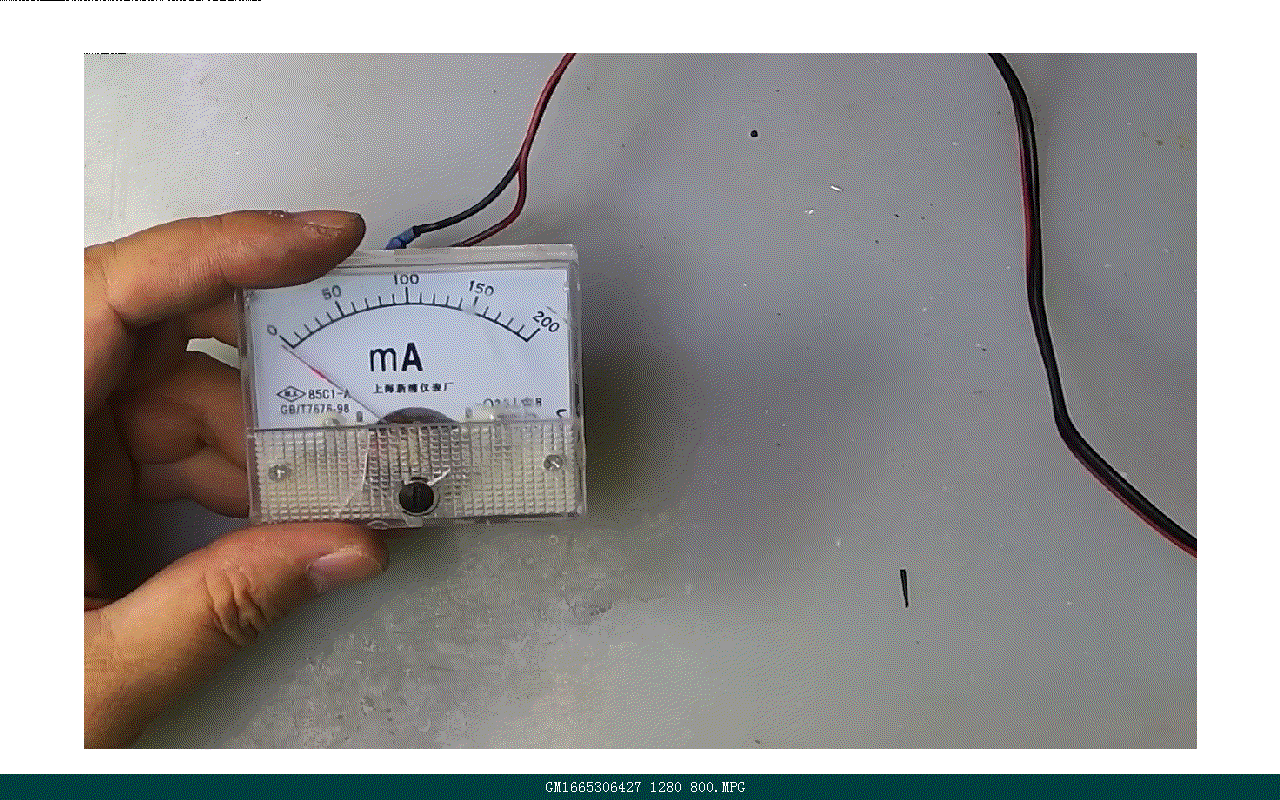

  这是手边的一个200mA量程的动圈式电流表，因为撞击，表面已经有了裂痕。 下面准备在丢弃它之前，测试一个将32V，10A的直流电引入它，看看会产生什么效果。 这是加电过程，感觉瞬间指针就打到了满量程，随后就没有了任何动作。期待内部会有烧坏线圈的烟雾也没有出现。 现在将这个电表打开，看看其中动圈损坏情况。 看到动圈表芯上的线圈，似乎没有任何损伤，只是前后连接的螺旋金属游丝弹簧似乎已经烧断。在放大镜下证实了这一点。

  



※ 总  结 ※

---

  本文针对一个200mA量程动圈电流表，进行了过载测试。 看到其中动圈引线上的螺旋游丝被熔断。

  

◎ 动圈仪表工作原理

  简单的说，动圈式仪表内部有一个由永久磁铁产生的固定的均匀磁场，磁场内有一个可以绕轴转动的线圈，该线圈通过两端的游丝产生的力矩保持在一定的位置，同时两端的游丝又是电流流过线圈时的通道。

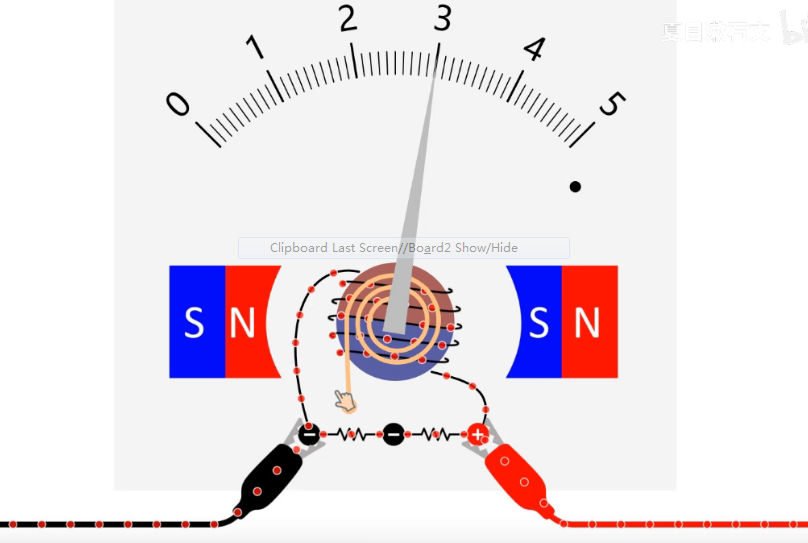

▲ 图2.1.1 动圈式电流表的结构示意图

  当有电流通过游丝流过线圈时，线圈产生的磁场与固定磁场相作用，这个作用力与轴之间构成的力矩使得线圈转动，并作用于游丝，游丝弹力产生的反向力矩与磁场作用的力矩相平衡时，线圈的偏转停在固定角度，流经线圈的电流越大，与固定磁场作用产生的偏转力矩越大，游丝就需要被“扭转”更大的角度才能产生相应的力矩使得转动停止，这样，与线圈固定在一起反映线圈偏转角度的指针，实际上就指示了流过线圈的电流大小。

▲ 图2.1.2 动圈电流表内部结构

  这就是“动圈式仪表”表头的基本工作原理。有兴趣可以自己搜索相关的内容，或者找一个普通的指针式万用表看一看，大多数都可以看到磁铁围成的圆缝（均匀磁场位置）、线圈、固定在线圈一端上的轴座、游丝、指针等主要零件。

---
