构建STM32F103C6T6开发板



01 构建开发板

---

一、背景介绍

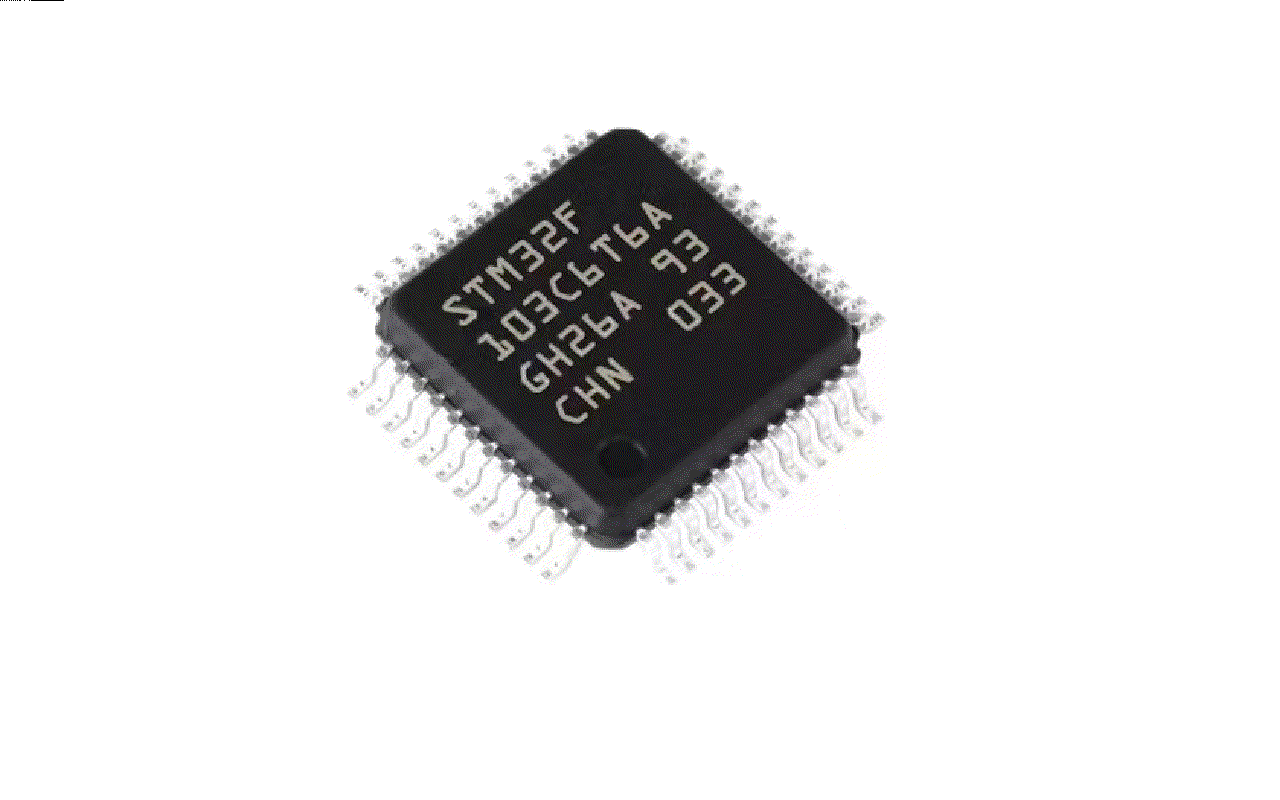

  今天购买到的STM32F103C6单片机 到货了，价格比较便宜。 这块单片机内部具有丰富的模块， 内部具有32kB Flash和10kB RAM。 下面对于这款单片机， 设计制作一个基于面包板的测试模块。

  在制作的同时，也下载了最新的 CubeMX 软件。 也测试一下该软件的使用方式， 并为后面使用积累经验。

二、设计电路板

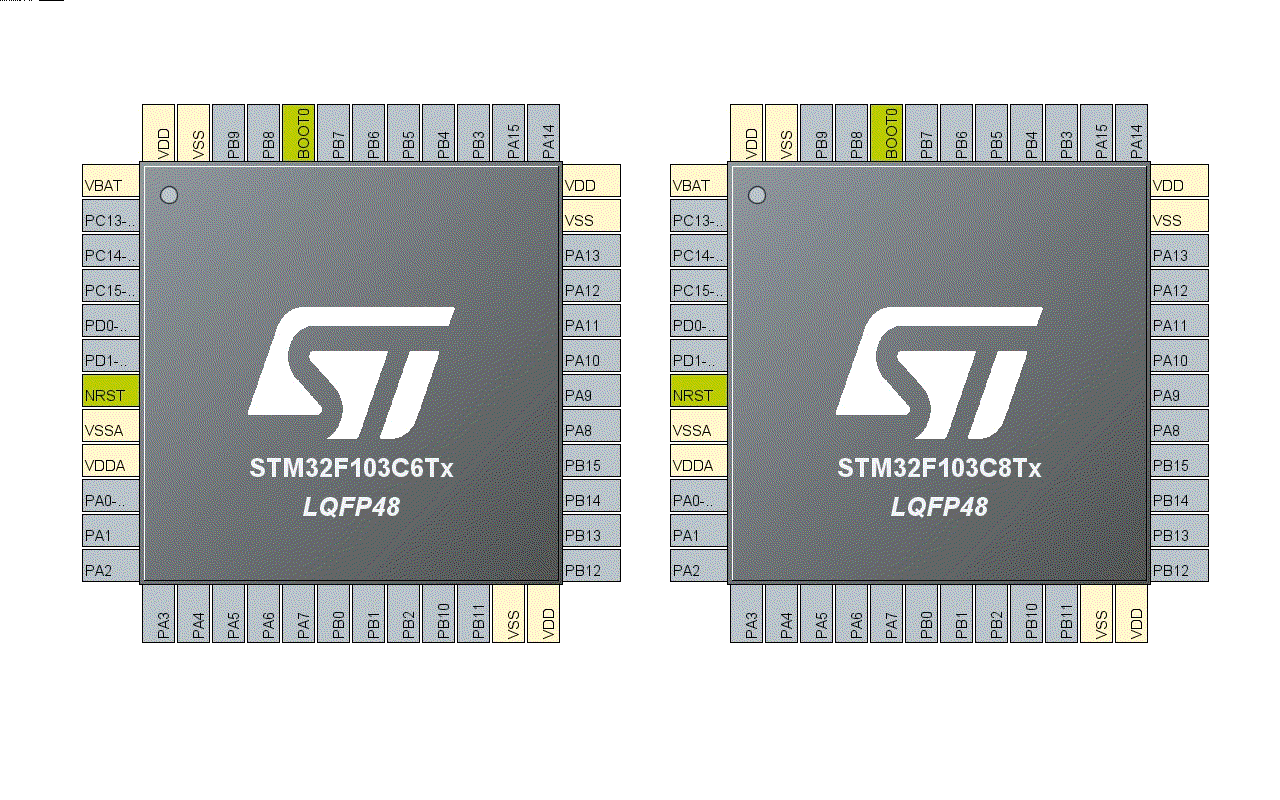

  对于STM32F103，C6与C8的外部管脚是一样的， 所以这里采用了以前用过的电路设计模板， 器件封装统一使用CXX系列。 使用了一个15pin管脚用于面包板接插， 板上集成一个3.3V稳压器， 以及一个8MHz晶体。

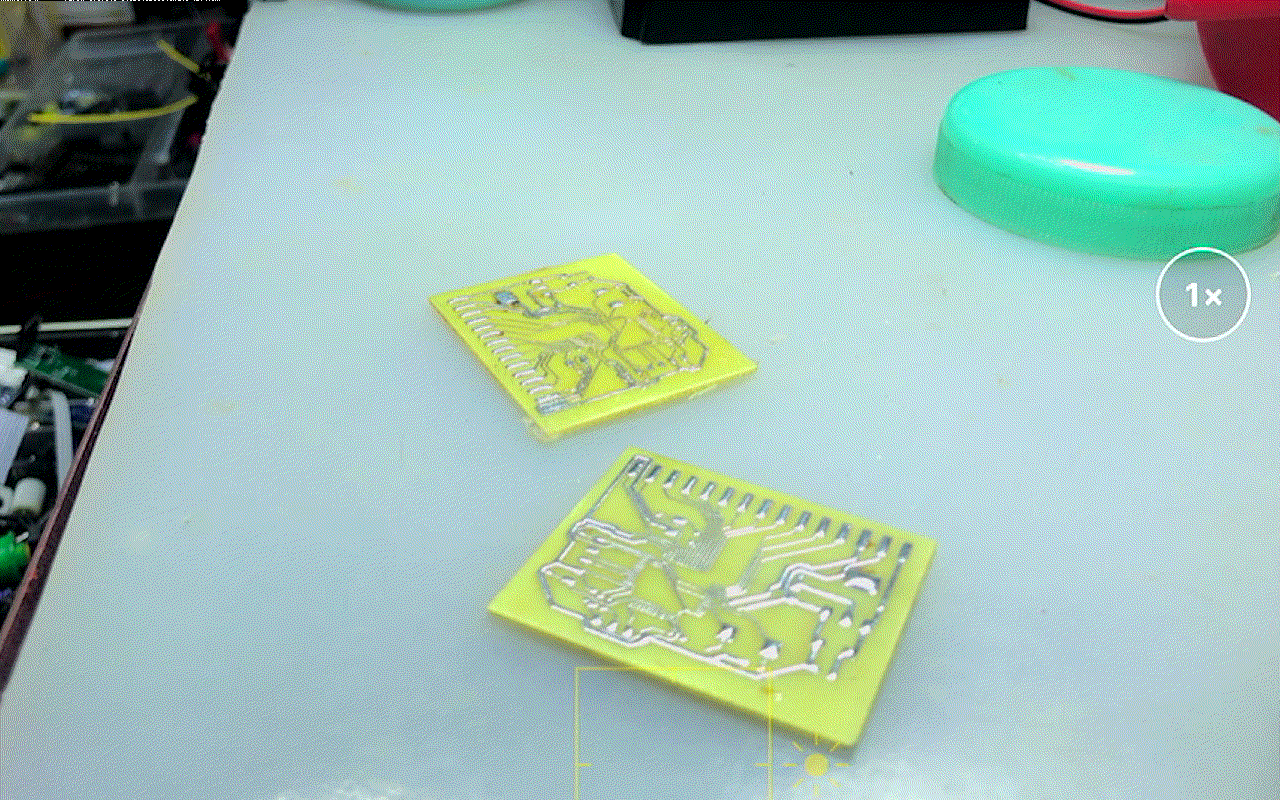

  设计单面快速制版的PCB。 经过1分钟快速制版，得到实验电路板。 经过检查， 看到其中有线路粘连， 这部分需要通过刀刻修复之后， 再进行焊接测试。

◎ 设计的原理图与PCB版图

  下面是设计的原理图和快速制版的PCB版图。

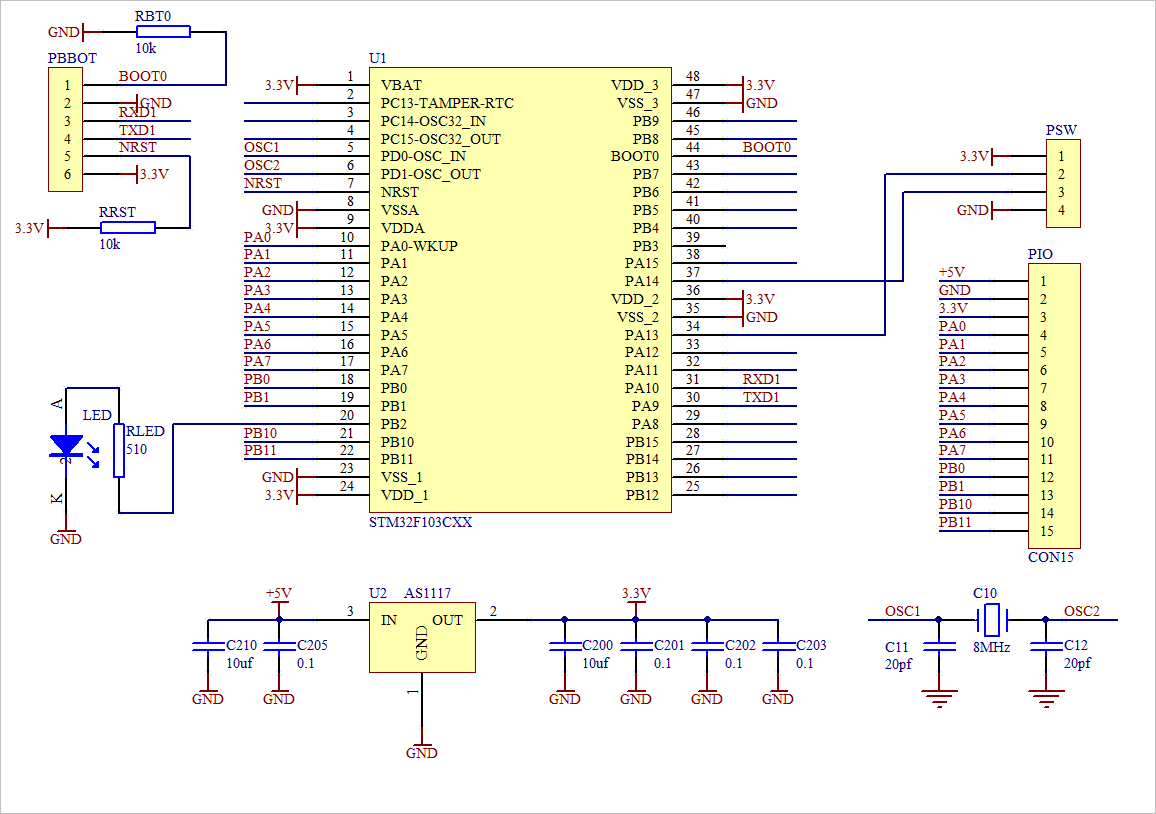

▲ 图1.2.1 电路板原理图

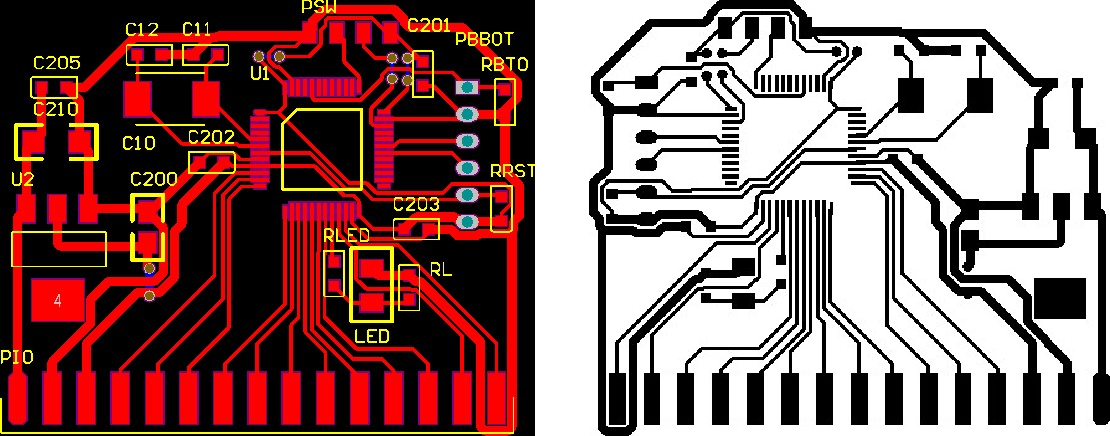

▲ 图1.2.2 单面快速制版PCB

AD\STM32\Test\2022\TestBoardC6.PcbDoc

三、焊接与调试

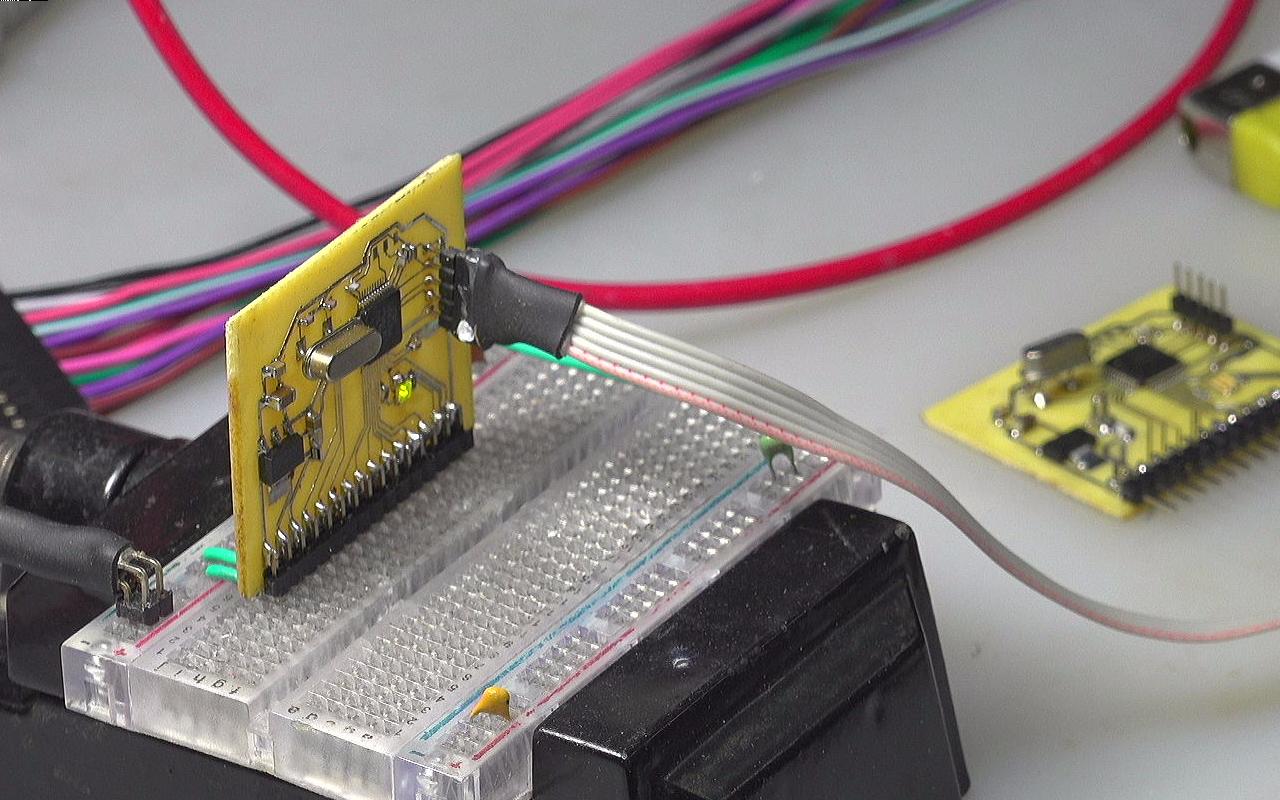

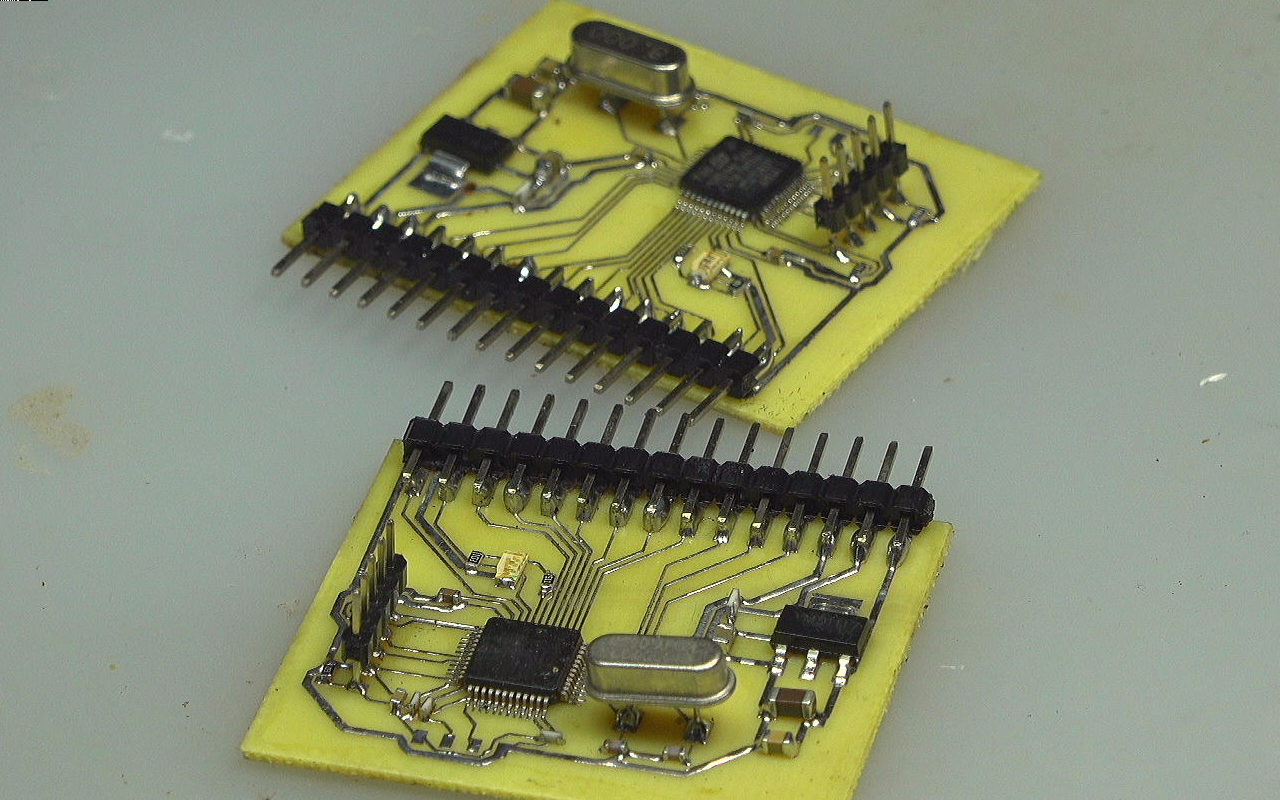

  下面对制作好的实验板上锡， 然后在涂抹助焊剂。 在放大镜的帮助下固定TSOP48CPU， 焊接整个CPU， 焊接测试板上其它的元器件，最后使用洗板水进行清洗。 这是焊接完成之后的测试电路。

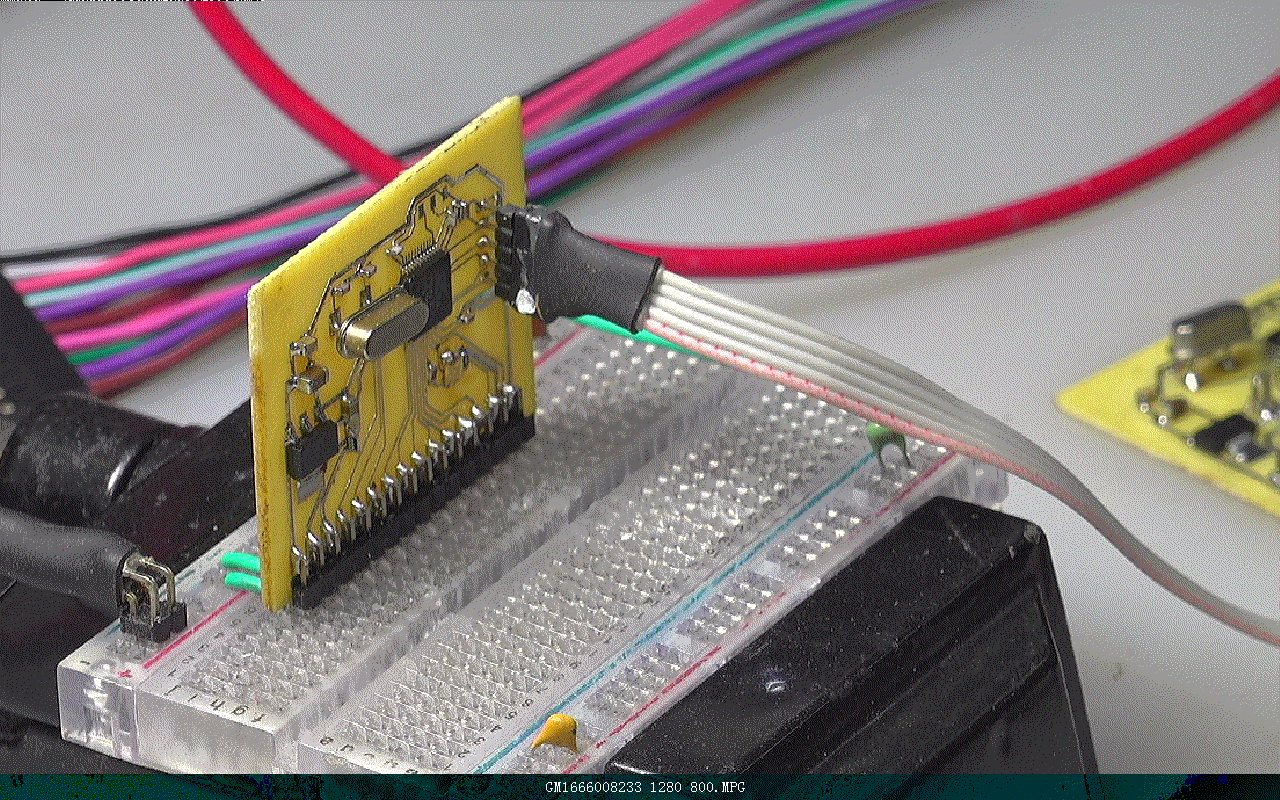

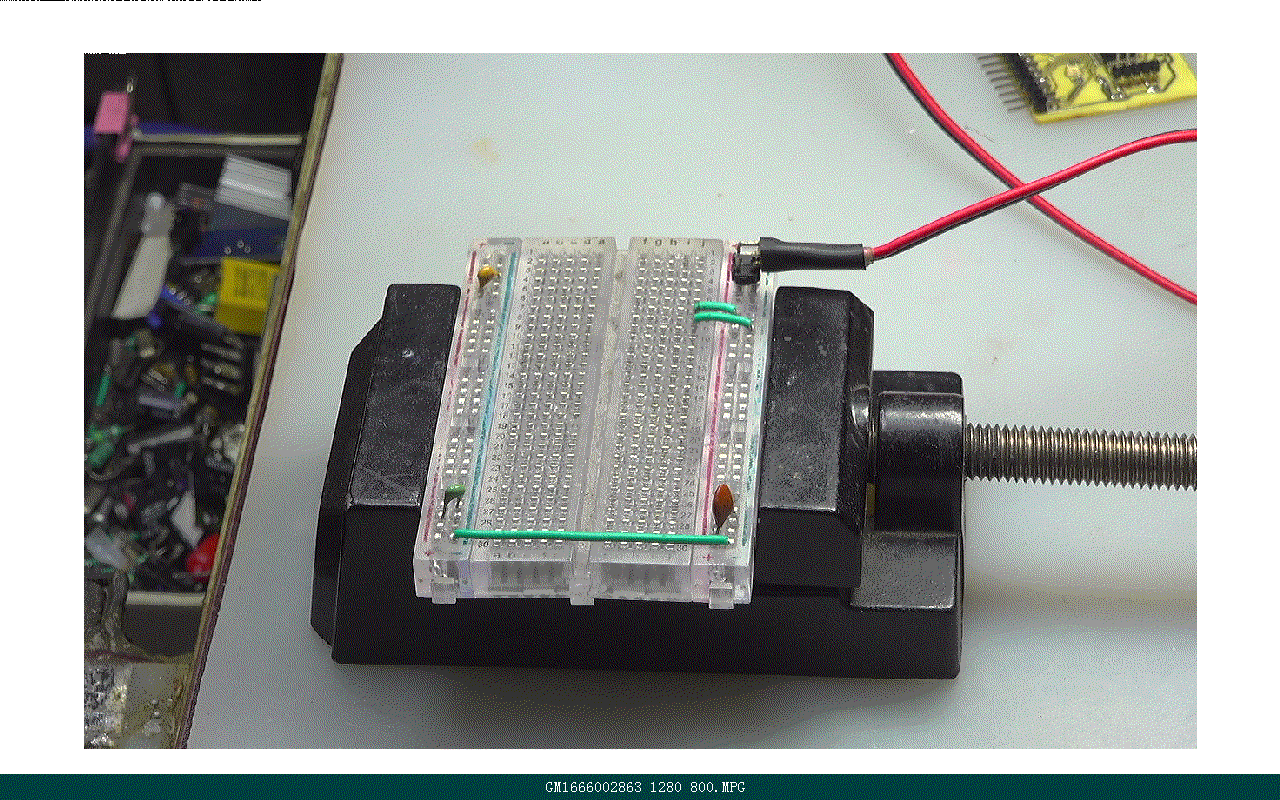

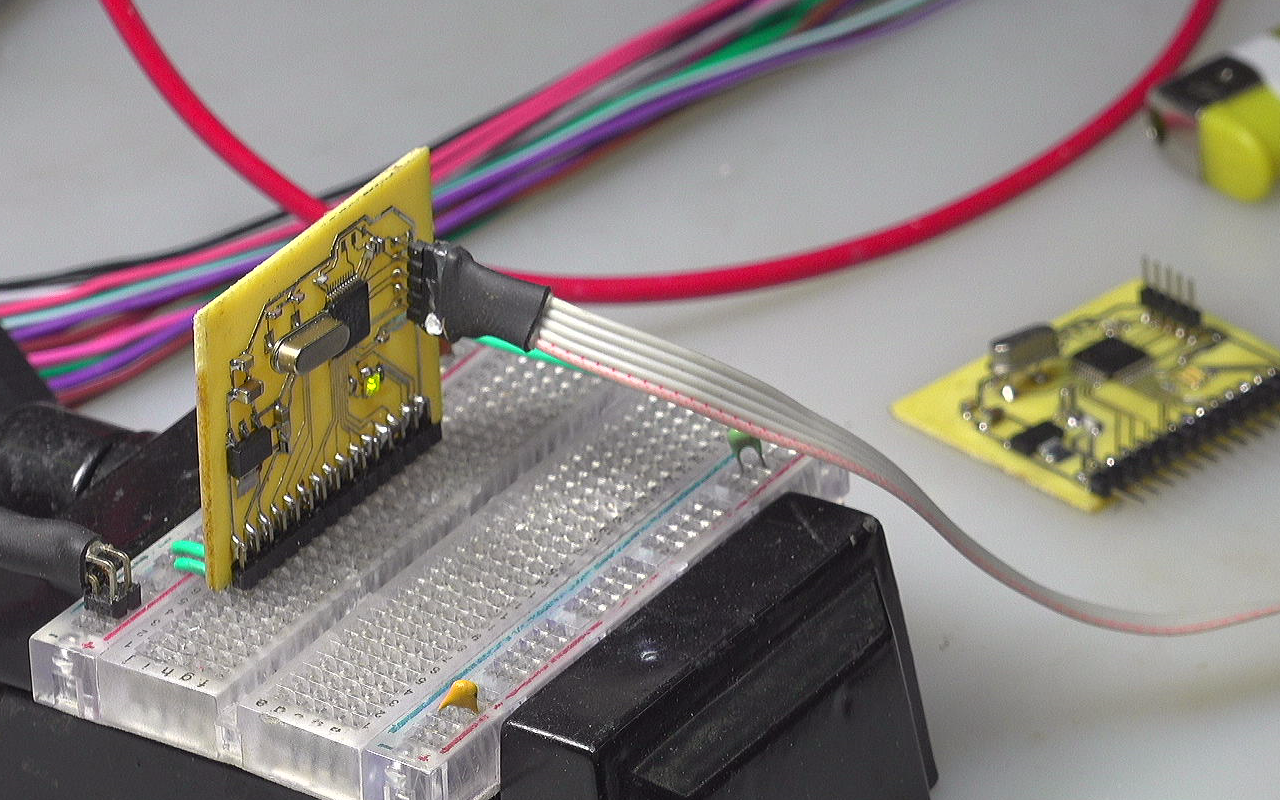

  在面包板上加上5V电压，测量板上3.3V稳压电源输出，两个电路板都工作正常。 由于其中 一个芯片焊接的是拆下的旧CPU，所以加上电之后便开始工作了。

  下面利用串口BOOTLOADER下载测试程序。 经过测试，两个电路板都可以正确下载测试程序。

四、测试编程

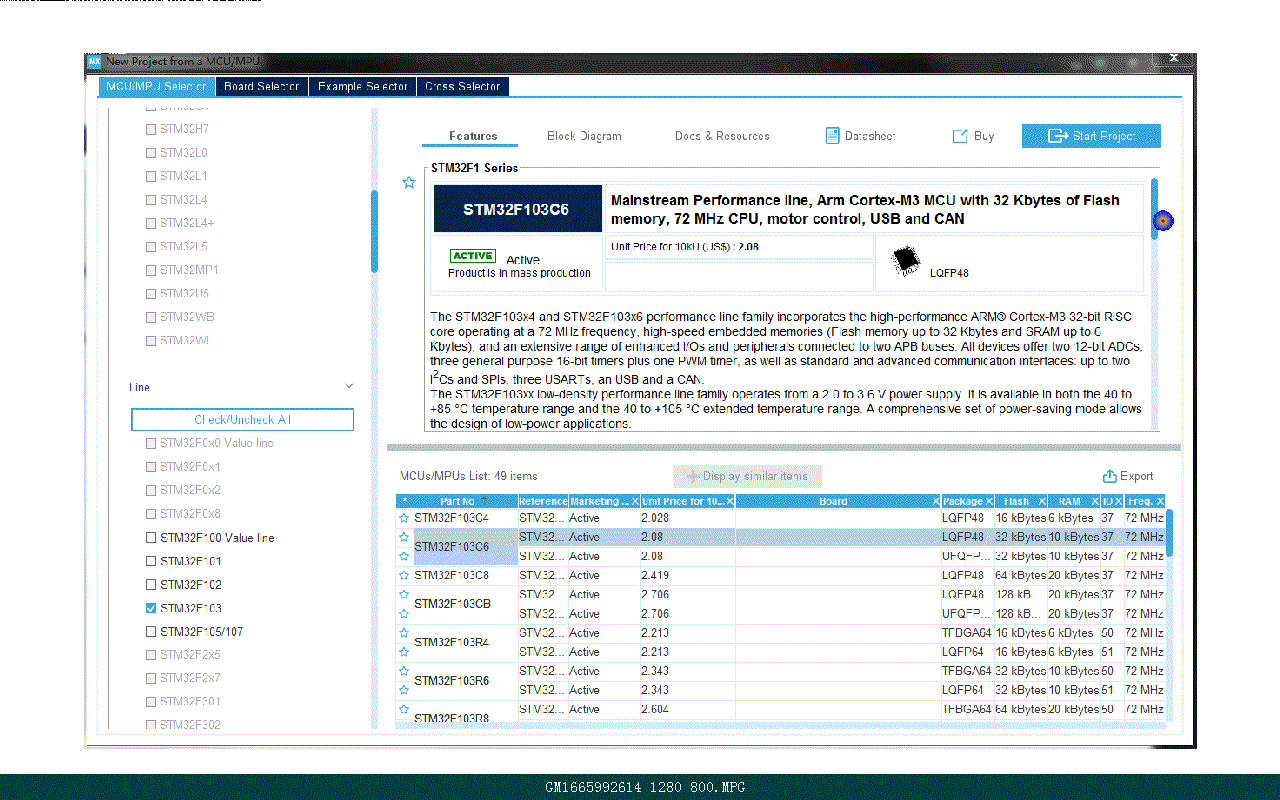

  使用STM32CubeMX配置单片机资源， 最终生成EWARM工程，设置MinVersion可以选择V7,V8等都可以。 最后使用Generate Code产生初始的工程文件。 利用IAREW打开工程文件。 将UserCode 拷贝到开发目录并添加到IDE内。

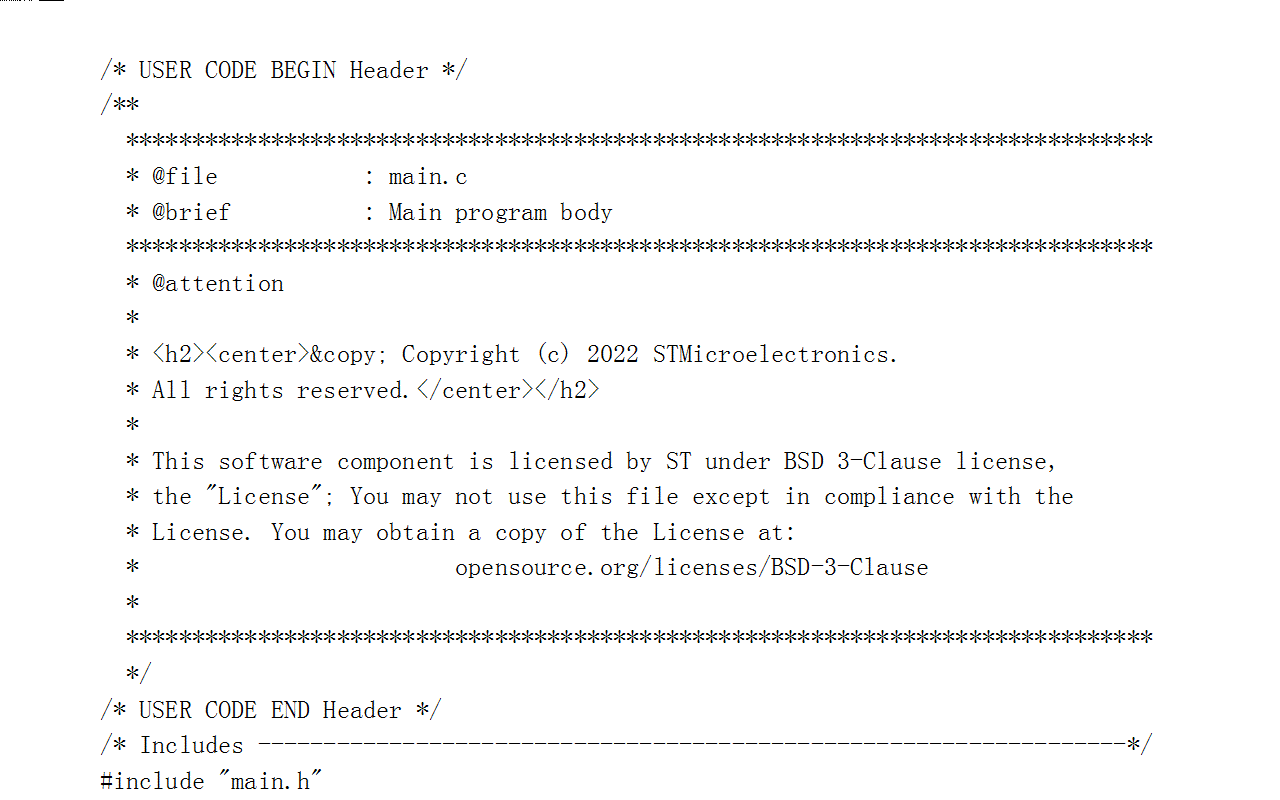

  下面对main.c进行初步修改。 在 USER CODE BEGIN 后面添加包括头文件命令。 这中间的代码在工程被更新的时候不会被消除。 通常包括这三个文件，便可以进行基本的测试了。 在主程序中， 在HAL_Init函数后面添加 STM32F103Init() 代码。 在后面外设初始化之后， 添加 ControlInit()，以及printf信息。 在主程序中， 添加相关的执行代码。 此时便可以进行编译生成执行代码了。

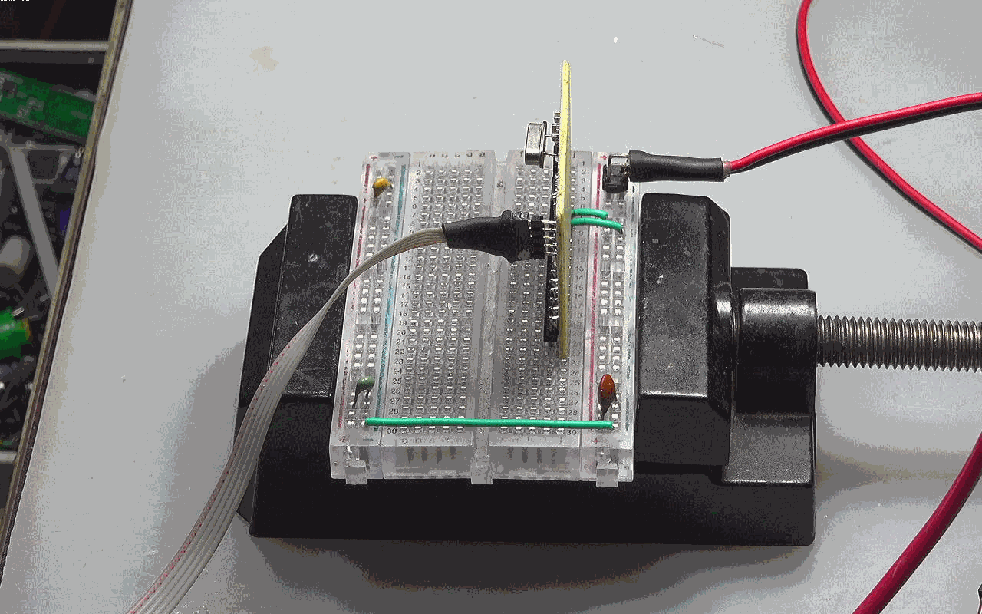

  生成一个LED闪烁程序， 下载之后便可以观察到程序正确运行状态。



※ 总  结 ※

---

  本文设计测试了基于F103C6的开发本， 对其硬件进行设计制作， 并测试新版CubeMX软件开发流程。

  

设计制作STM32F103面包板上的实验电路板

---
